高考单元复习质量评估(十六)VIP免费

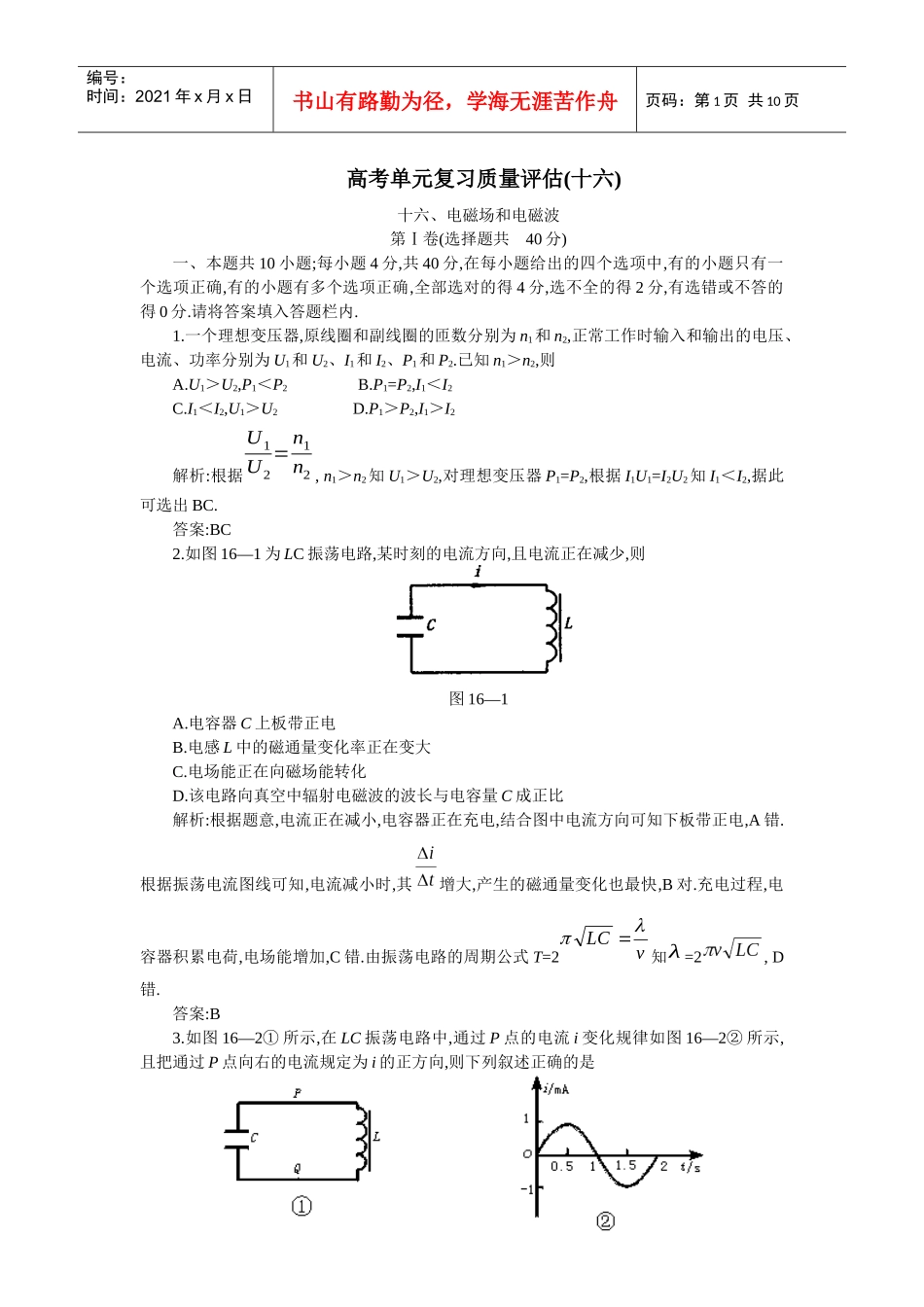

高考单元复习质量评估(十六)_第1页
1/10

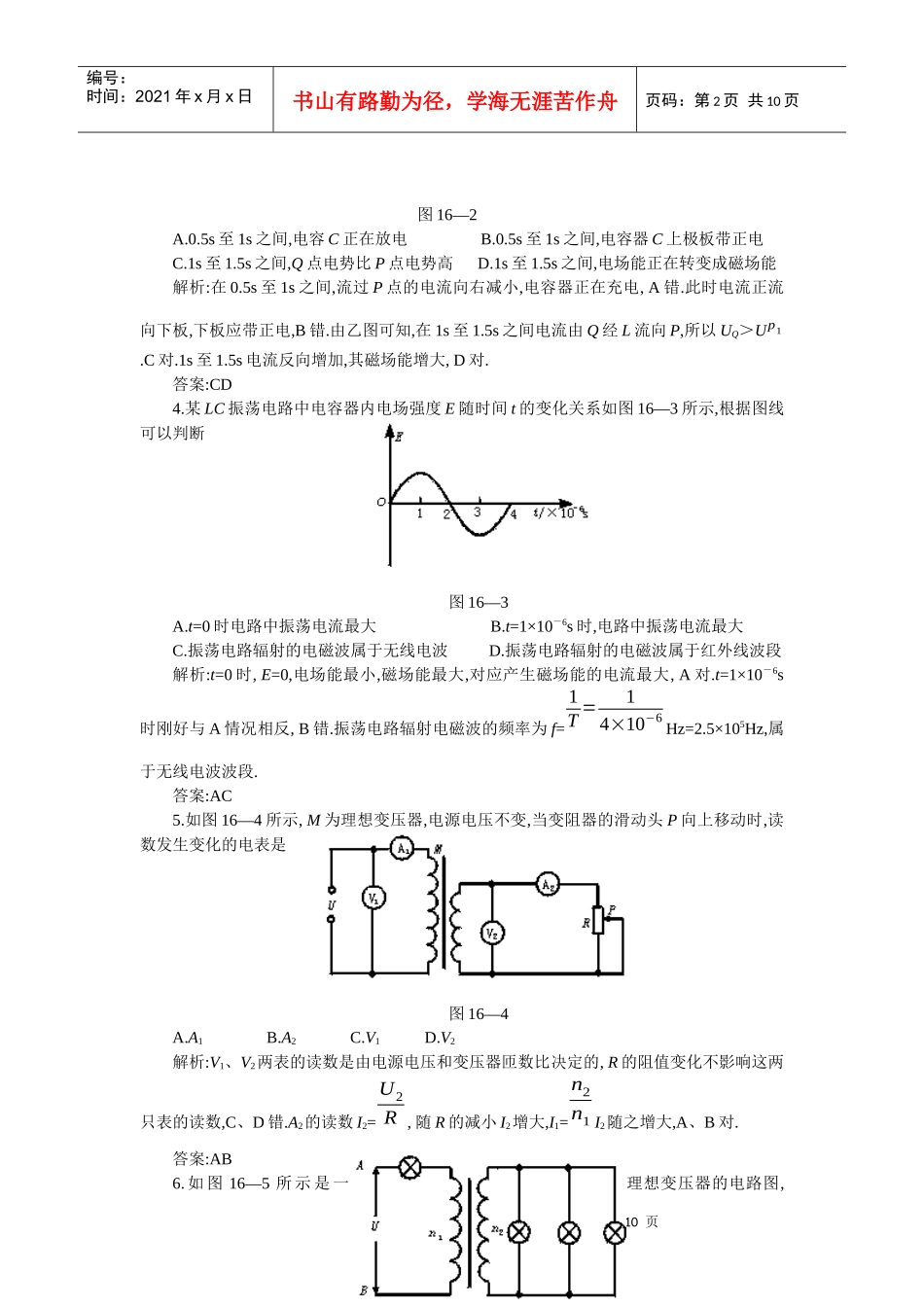

高考单元复习质量评估(十六)_第2页
2/10
高考单元复习质量评估(十六)_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页高考单元复习质量评估(十六)十六、电磁场和电磁波第Ⅰ卷(选择题共40分)一、本题共10小题;每小题4分,共40分,在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确,全部选对的得4分,选不全的得2分,有选错或不答的得0分.请将答案填入答题栏内.1.一个理想变压器,原线圈和副线圈的匝数分别为n1和n2,正常工作时输入和输出的电压、电流、功率分别为U1和U2、I1和I2、P1和P2.已知n1>n2,则A.U1>U2,P1<P2B.P1=P2,I1<I2C.I1<I2,U1>U2D.P1>P2,I1>I2解析:根据U1U2=n1n2,n1>n2知U1>U2,对理想变压器P1=P2,根据I1U1=I2U2知I1<I2,据此可选出BC.答案:BC2.如图16—1为LC振荡电路,某时刻的电流方向,且电流正在减少,则图16—1A.电容器C上板带正电B.电感L中的磁通量变化率正在变大C.电场能正在向磁场能转化D.该电路向真空中辐射电磁波的波长与电容量C成正比解析:根据题意,电流正在减小,电容器正在充电,结合图中电流方向可知下板带正电,A错.根据振荡电流图线可知,电流减小时,其增大,产生的磁通量变化也最快,B对.充电过程,电容器积累电荷,电场能增加,C错.由振荡电路的周期公式T=2知λ=2,D错.答案:B3.如图16—2①所示,在LC振荡电路中,通过P点的电流i变化规律如图16—2②所示,且把通过P点向右的电流规定为i的正方向,则下列叙述正确的是第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页图16—2A.0.5s至1s之间,电容C正在放电B.0.5s至1s之间,电容器C上极板带正电C.1s至1.5s之间,Q点电势比P点电势高D.1s至1.5s之间,电场能正在转变成磁场能解析:在0.5s至1s之间,流过P点的电流向右减小,电容器正在充电,A错.此时电流正流向下板,下板应带正电,B错.由乙图可知,在1s至1.5s之间电流由Q经L流向P,所以UQ>Up1.C对.1s至1.5s电流反向增加,其磁场能增大,D对.答案:CD4.某LC振荡电路中电容器内电场强度E随时间t的变化关系如图16—3所示,根据图线可以判断图16—3A.t=0时电路中振荡电流最大B.t=1×10-6s时,电路中振荡电流最大C.振荡电路辐射的电磁波属于无线电波D.振荡电路辐射的电磁波属于红外线波段解析:t=0时,E=0,电场能最小,磁场能最大,对应产生磁场能的电流最大,A对.t=1×10-6s时刚好与A情况相反,B错.振荡电路辐射电磁波的频率为f=1T=14×10−6Hz=2.5×105Hz,属于无线电波波段.答案:AC5.如图16—4所示,M为理想变压器,电源电压不变,当变阻器的滑动头P向上移动时,读数发生变化的电表是图16—4A.A1B.A2C.V1D.V2解析:V1、V2两表的读数是由电源电压和变压器匝数比决定的,R的阻值变化不影响这两只表的读数,C、D错.A2的读数I2=U2R,随R的减小I2增大,I1=n2n1I2随之增大,A、B对.答案:AB6.如图16—5所示是一理想变压器的电路图,第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页若初级回路A、B两点间接交流电压U时,四个相同的灯泡均正常发光,则原、副线圈匝数比为图16—5A.41B.21C.13D.31∶∶∶∶解析:本题考查变压器原副线圈上各物理量之间的关系,由于四盏相同的灯均正常发光,则n1和n2中电流之比为I1:I2=13,n1n2=I2I1=31.本题易误点是认为原线圈电压相同,导致错误结论.答案:D7.如图16—6所示,理想变压器的原、副线圈匝数之比为n1:n2=4:1,原线圈回路中的电阻A与副线圈回路中的负载电阻B的阻值相等.a、b端加一定交流电压后,两电阻消耗的电功率之比PA∶PB为.图16—6A.1:16B.1:4C.16:1D.4:1解析:对于理想变压器,原副线圈电流关系为:I原=IA=In1,而In1:In2=n2n1=14原副线圈的功率关系为Pn1=Pn2=PB,而P输入=PA+Pn1据P=I2R得Pn=IA2RPB=IB2R又IAIB=In1In2=14代入上式得PA:PB=1:16.答案:A8.图16—7是LC电路振荡过程中某时刻的电场、磁场的示意图,由图可以判定第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页图16—7A.电容器放电,电流为顺时针方向,磁场能正在向电场能转化B.电容器充电,电流为顺时针方向,电场能向磁场能转化C.电容器充电,电流为逆时针方向,磁场能...
