数控轴类零件加工及编程VIP免费

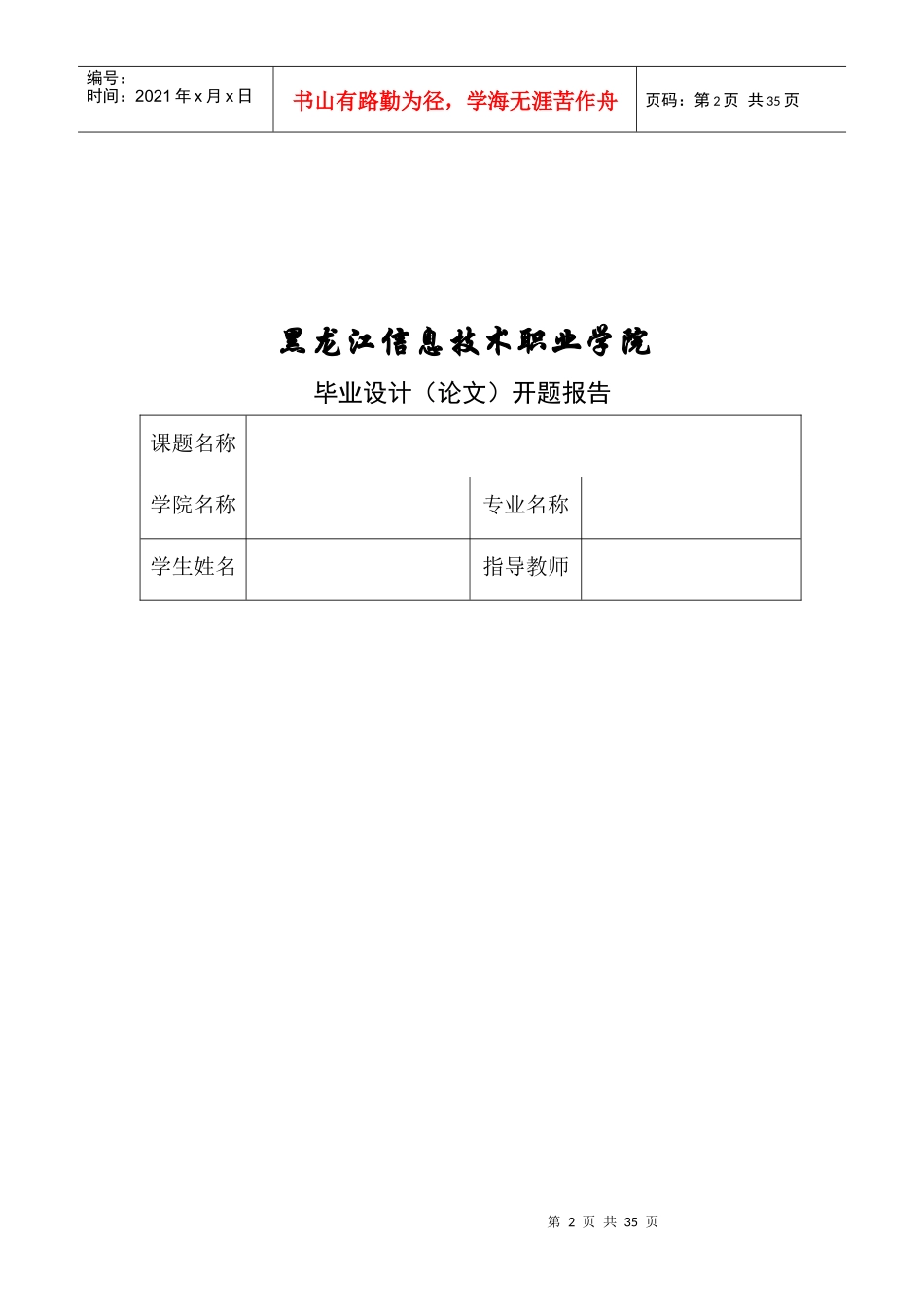

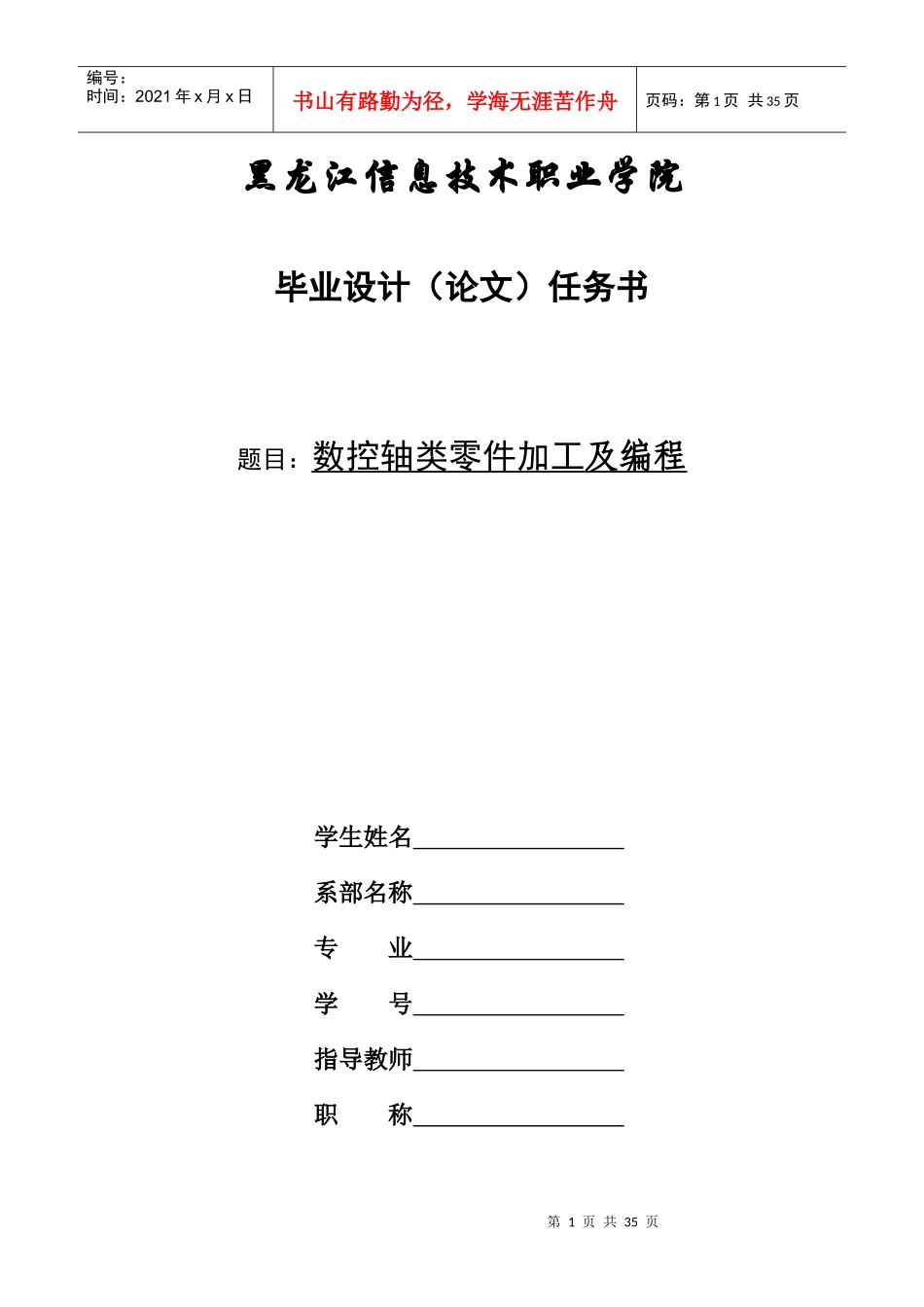

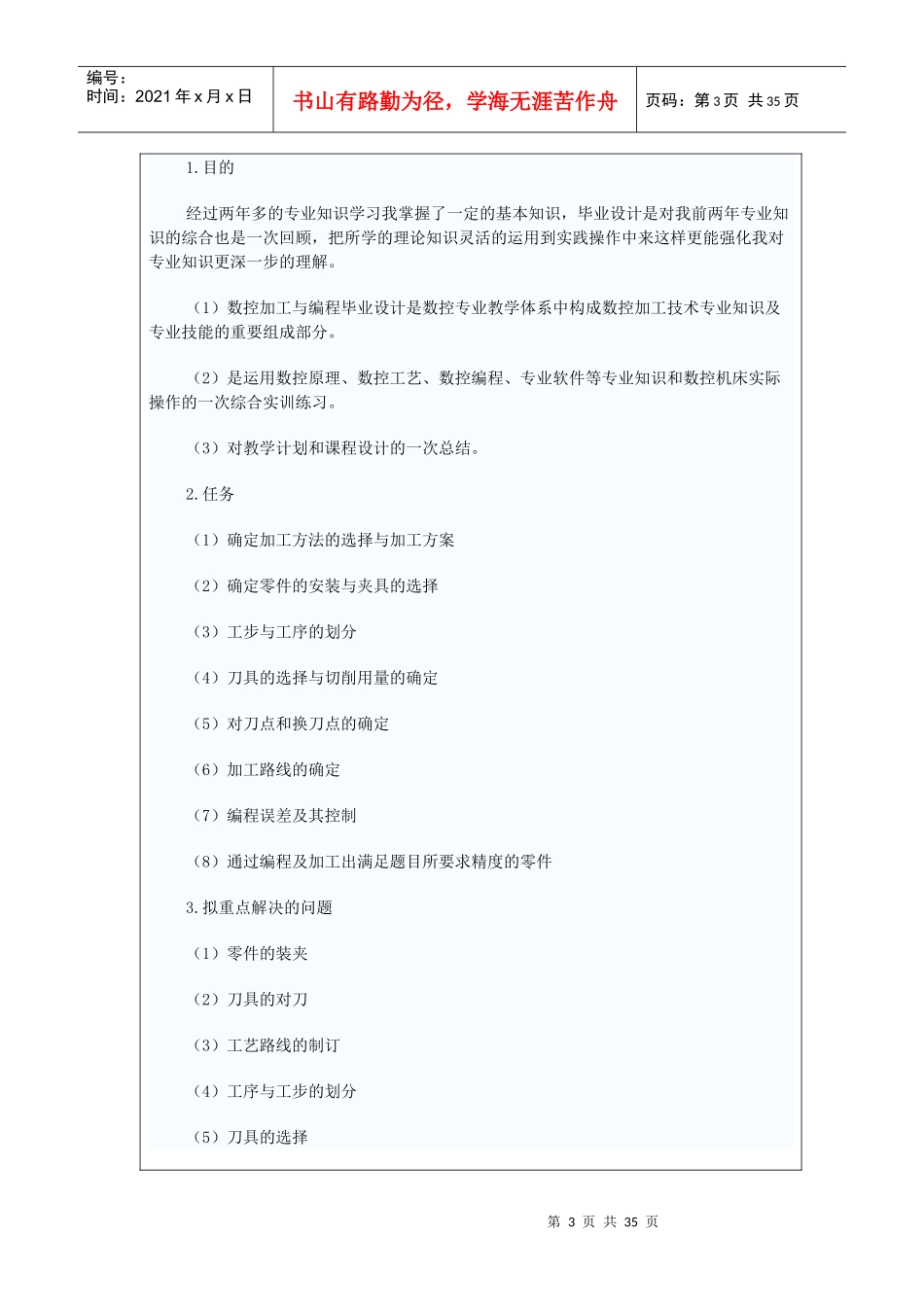

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页黑龙江信息技术职业学院毕业设计（论文）任务书题目：数控轴类零件加工及编程学生姓名系部名称专业学号指导教师职称第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页黑龙江信息技术职业学院毕业设计（论文）开题报告课题名称学院名称专业名称学生姓名指导教师第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页1.目的经过两年多的专业知识学习我掌握了一定的基本知识，毕业设计是对我前两年专业知识的综合也是一次回顾，把所学的理论知识灵活的运用到实践操作中来这样更能强化我对专业知识更深一步的理解。（1）数控加工与编程毕业设计是数控专业教学体系中构成数控加工技术专业知识及专业技能的重要组成部分。（2）是运用数控原理、数控工艺、数控编程、专业软件等专业知识和数控机床实际操作的一次综合实训练习。（3）对教学计划和课程设计的一次总结。2.任务（1）确定加工方法的选择与加工方案（2）确定零件的安装与夹具的选择（3）工步与工序的划分（4）刀具的选择与切削用量的确定（5）对刀点和换刀点的确定（6）加工路线的确定（7）编程误差及其控制（8）通过编程及加工出满足题目所要求精度的零件3.拟重点解决的问题（1）零件的装夹（2）刀具的对刀（3）工艺路线的制订（4）工序与工步的划分（5）刀具的选择第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页（6）切削用量的确定（7）车削加工程序的编写（8）机床的熟练操作二.主要内容1.主要技术指标（1）以小批量生产条件编程。（2）不准用砂布及锉刀等修饰表面③。（3）未注倒角采用0.5×45o。（4）未注公差尺寸按GB1804-M。2.设计方案、设计方法、设计手段（1）设计方案直接用三爪卡盘装夹,加工螺纹一端,再调头加工圆弧一端.①装夹工件右端约40mm处,用90硬质合金外圆车刀手动平端面1mm,再换右端面外圆车刀用G71指令加工至фE×10mm,再换切槽刀切槽5×1.5mm,然后换螺纹刀加工螺纹。②将工件调头用铁皮将切槽处包住装夹该处,先用车刀手动平端面约18mm,再用外圆车刀G71指令加工至5×1.5mm点。（注：设计方案的具体装夹图见开题报告。）（2）设计方法①先对图纸进行分析确定该零件适合在哪类型的数控机床上加工比较合理②再根据我两年来所学的专为业知识对零件进行工艺分析③最后编写加工程序并对它进行校验④校验无误后即可进行数控自动加工。（3）设计手段每六个人成为一组，每个组选一个题目，每个组都有一位指导老师辅导着我们做所选的题目的毕业设计，要求每个人都要做出一份全格的毕业设计。3.主要工作程序第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页（1）开机（2）调试MDI（3）输入加工程序（4）装夹毛胚件（5）对刀（6）程序校验（7）自动加工三.主要仪器设备HNC-CK6140游标卡尺其它的辅助工具第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页四.主要资料及参考文献[1]詹华西编《数控加工与编程》西安电子科技大学出版社2004年[2]李华编《机械制造技术》高等教育出版社，2006年[3]薛彦成主编《公差配合与技术测量》北京机械工业出版社1999年[4]吕士峰、王士柱主编《数控加工工艺》北京国防工业出版社2006年[5]李澄,闻百桥主编《机械制图》北京高等教育出版社2003年[6]方新主编《数控机床与编程》高等教育出版社2007年[7]袁哲俊主编《金属切削刀具》（第三版）上海科学技术出版社1993年[8]聂建武主编《金属切削与机床》西安电子科技大学出版社2006年[9]艾兴、肖诗钢主编《切削用量手册》（第三版）机械工业出版社1994年[10]刘杰华、任昭蓉主编《金属切削与刀具实用技术》国防工业出版2006年选题是否合适：是□否□课题能否实现：能□不能□指导教师（签字）年月日第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页选题是否合...
