天合园安装工程施工组织设计方案(DOC63页)VIP免费

天合园安装工程施工组织设计方案(DOC63页)_第1页
1/40

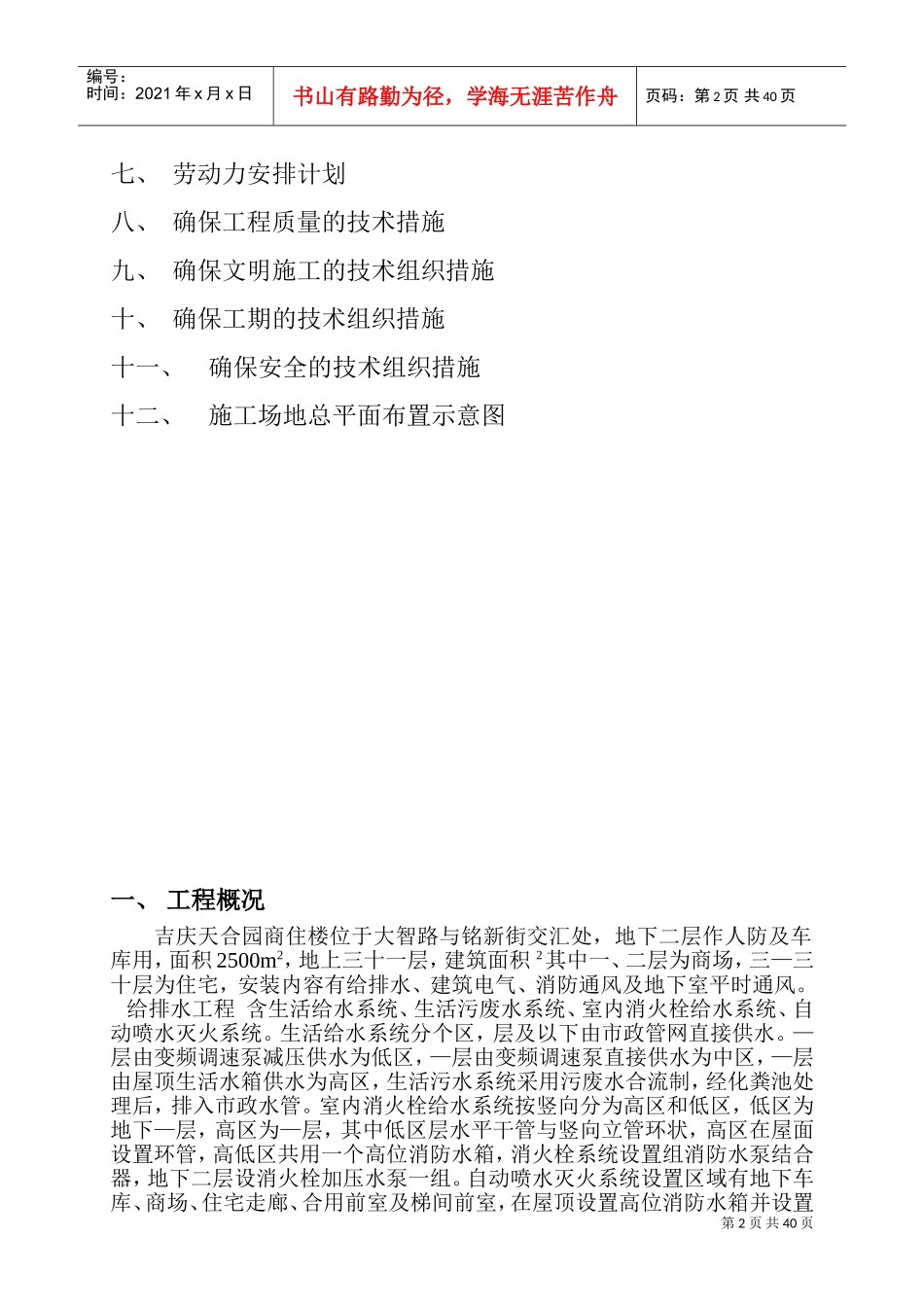

天合园安装工程施工组织设计方案(DOC63页)_第2页
2/40
天合园安装工程施工组织设计方案(DOC63页)_第3页
3/40
第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共40页吉庆天合园安装工程施工组织设计编制单位:武汉惠通安装装饰工程有限公司编制人:邱毛二七年五月目录一、工程概况二、施工准备三、施工现场平面布置四、施工部署五、分部分项工程主要施工方法六、工程投入的主要施工机械设备情况、主要施工机械进场计划第2页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共40页七、劳动力安排计划八、确保工程质量的技术措施九、确保文明施工的技术组织措施十、确保工期的技术组织措施十一、确保安全的技术组织措施十二、施工场地总平面布置示意图一、工程概况吉庆天合园商住楼位于大智路与铭新街交汇处,地下二层作人防及车库用,面积2500m2,地上三十一层,建筑面积2其中一、二层为商场,三—三十层为住宅,安装内容有给排水、建筑电气、消防通风及地下室平时通风。给排水工程含生活给水系统、生活污废水系统、室内消火栓给水系统、自动喷水灭火系统。生活给水系统分个区,层及以下由市政管网直接供水。—层由变频调速泵减压供水为低区,—层由变频调速泵直接供水为中区,—层由屋顶生活水箱供水为高区,生活污水系统采用污废水合流制,经化粪池处理后,排入市政水管。室内消火栓给水系统按竖向分为高区和低区,低区为地下—层,高区为—层,其中低区层水平干管与竖向立管环状,高区在屋面设置环管,高低区共用一个高位消防水箱,消火栓系统设置组消防水泵结合器,地下二层设消火栓加压水泵一组。自动喷水灭火系统设置区域有地下车库、商场、住宅走廊、合用前室及梯间前室,在屋顶设置高位消防水箱并设置第3页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共40页一套自动气压消防稳压设备。管材选用,生活给水管采用钢塑管,室外给水管采用管,排水管道采用离心铸铁管,卡箍连接,室外采用双壁波纹管,消防给水管采用普通热镀锌铜管≥沟槽连接,<丝扣连接。建筑电气工程包括强电、弱电,强电部分由开闭所引来高压电源至高压配电室。高压配电室设台变压器,一台供住宅用电,两台供消防、商场、地下室用电,照明干线由低压柜采用—塑料电缆引至竖井内,竖井内采用插接母线,分插引至各层电表箱,动力干线采用——塑料电缆沿托盘式电缆桥架敷设至竖井及各动力配电箱,防雷与接地按三级防雷考虑,利用建筑物基础钢筋作为接地体,弱电部分含电视、电话系统。管线预埋,火灾报警系统防护等级按一级设置,消防联动控制包含消防泵、喷淋泵、送排烟机、正压风机、电梯、消防电话及火灾应急广播系统。通风工程,含消防通风及地下室平时通风,地下室设机械排烟系统,平时通风与排烟系统合用,电梯前室采用机械送风防烟系统,风管采用不燃材料制作。二、施工准备.分部分项工程质量控制目标(确保优良)序号控制项目质量目标责任人给排水工程优良黄飞强电弱电工程优良邓元青通风空调工程优良黄飞.工期目标工期控制目标天,其中水、电预埋天,安装天,系统调试竣工验收天。.施工图纸会审管道、电气各个专业在了解设计意图和熟悉施工图纸基础上,组织起来对图纸进行会审,使施工图纸齐全,正确和一致,符合现行的施工及验收规范和标准,技术既先进又切实可行,通过会审,对施工图纸上存在的问题以书面第4页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共40页的形式提出,求得解决,并办理正常的签证和审批手续,从而达到不影响施工,不发生返工,不影响工程质量。.编制施工预算编制施工预算,下达成本计划,确定项目管理目标。.主要设备和材料的到货时间根据工程进度要求,对于某些不能满足进度要求的设备和材料报业主解决,确定供货期限到货时间,以免影响工程进度。.提出预制加工件,绘制加工图,事先安排预制加工,包括消防喷淋管、风管、电管及支吊架、非标准构件和非标准设备的预制加工。.明确安装技术要求和验收标准。.确定施工力量,下达施工任务,进行技术交底,使广大施工人员心中有底。.提出需要编制施工方案和施工工艺的项目,如本工程主要有:(1)管道安装施工方案;(2)调试方案(包括给排水、电气等).提...
