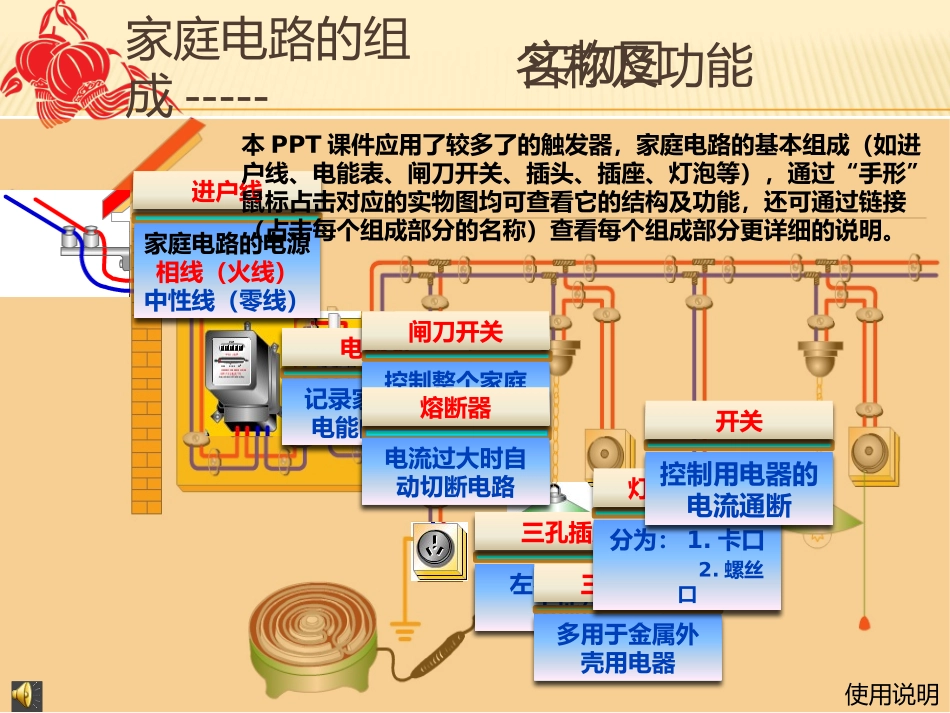

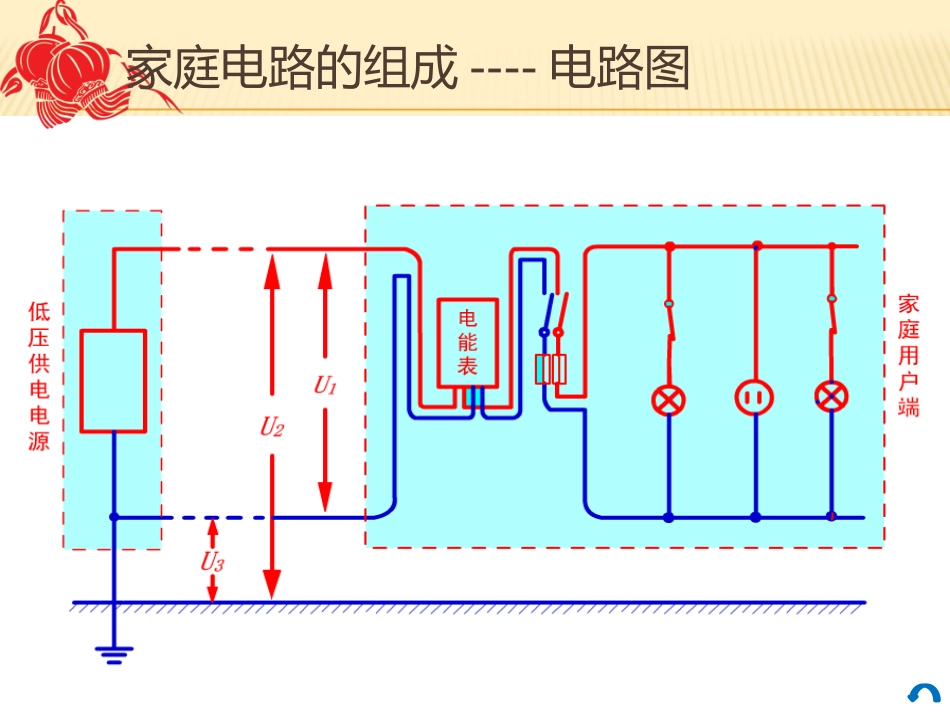

家庭电路江西省龙南县新都学校何智菁家庭电路的组成-----名称及功能实物图进户线家庭电路的电源相线（火线）中性线（零线）电能表记录家庭消耗电能的多少闸刀开关控制整个家庭电路的通断熔断器电流过大时自动切断电路三孔插座左零右火线中地线三脚插头多用于金属外壳用电器灯座与灯泡分为：1.卡口2.螺丝口开关控制用电器的电流通断本PPT课件应用了较多了的触发器，家庭电路的基本组成（如进户线、电能表、闸刀开关、插头、插座、灯泡等），通过“手形”鼠标占击对应的实物图均可查看它的结构及功能，还可通过链接（占击每个组成部分的名称）查看每个组成部分更详细的说明。使用说明家庭电路的组成----电路图谢谢观看！江西省龙南县新都学校何智菁QQ：592372481家庭电路的组成-----电能表作用：记录家庭电路消耗电能的多少计量单位：ｋｗｈ(俗称：度）读数为：1111.0ｋｗｈ额定电压220Ｖ允许通过的最大电流5Ａ每消耗1ｋｗｈ的电能表的转盘转过1200转家庭电路的组成-----进户线辨别工具：测电笔火线能使测电笔的氖管发光。火线与零线之间有220Ｖ的电压。火线与大地间有220Ｖ的电压，而零线则没有。家庭电路的组成-----灯座及灯泡接线有严格要求，中间顶部接线柱接火线，螺旋套接零线。螺丝口灯座接线没有严格要求，两根接线柱可任意接。卡口灯座家庭电路的组成-----闸刀开关与空气开关控制整个家庭电路的通断，安装要求静触头在上方。闸刀开关控制整个家庭电路的通断，当电流过大时会自动“跳闸”切断电路。空气开关家庭电路的组成-----熔断器１.作用：当家庭电路中电流过大时，熔丝熔断，切断电路，起保护作用。2.选择熔丝（保险丝）的基本原则：熔丝的熔断电流等于或略大于家庭电路中最大正常工作电流。熔丝漏电保护器当家庭电路中出现电流过大、漏电等时，会自动跳闸，切断电路。家庭电路的组成-----插座与插头接保护地线接零线接火线接用电器外壳接用电器工作部分家庭电路的组成-----插座接地正确接地线可有效防止漏电引起的触电伤害。触电啦！家庭电路的组成-----开关火线零线火线先进开关后连接用电器，再接零线
