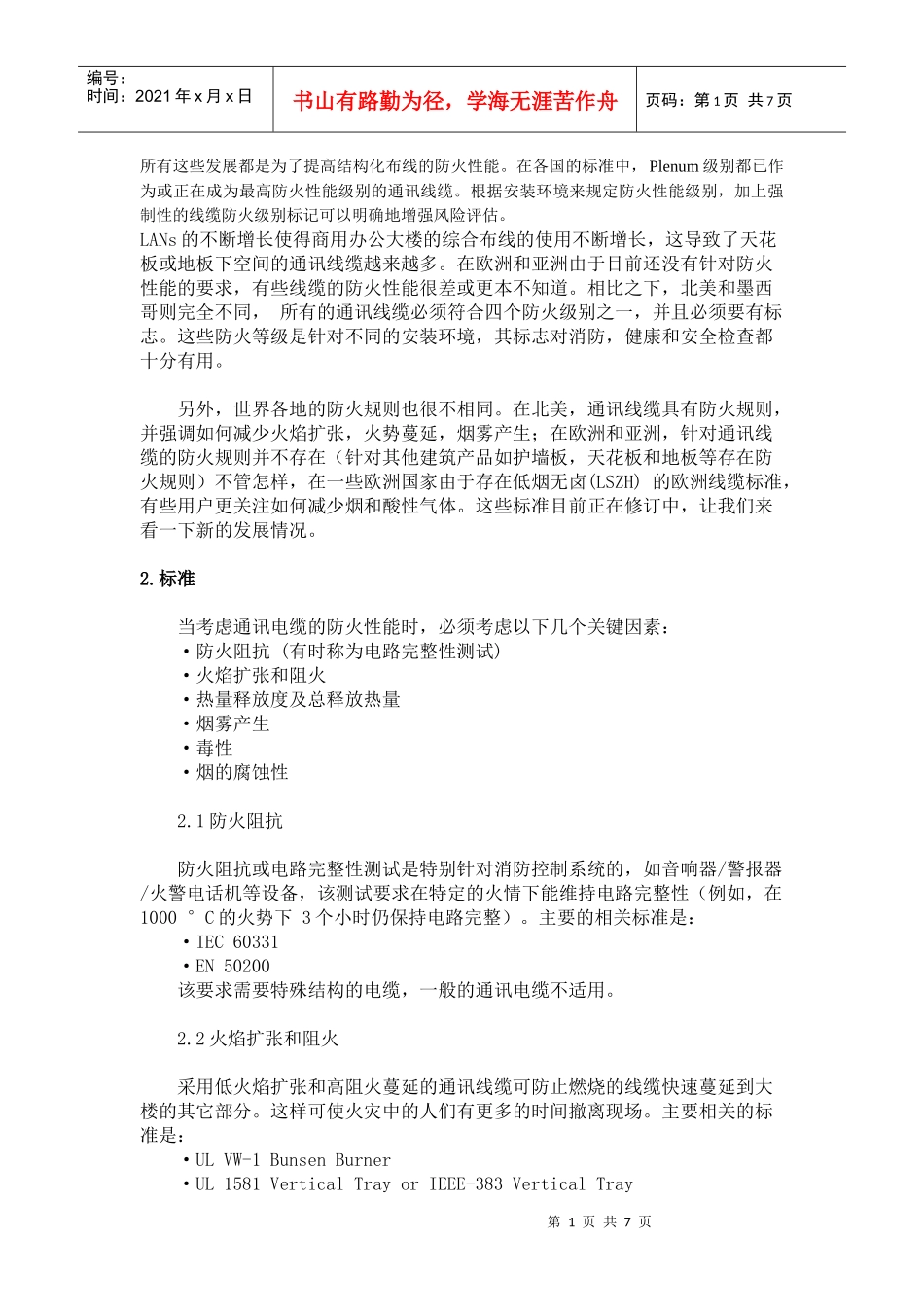

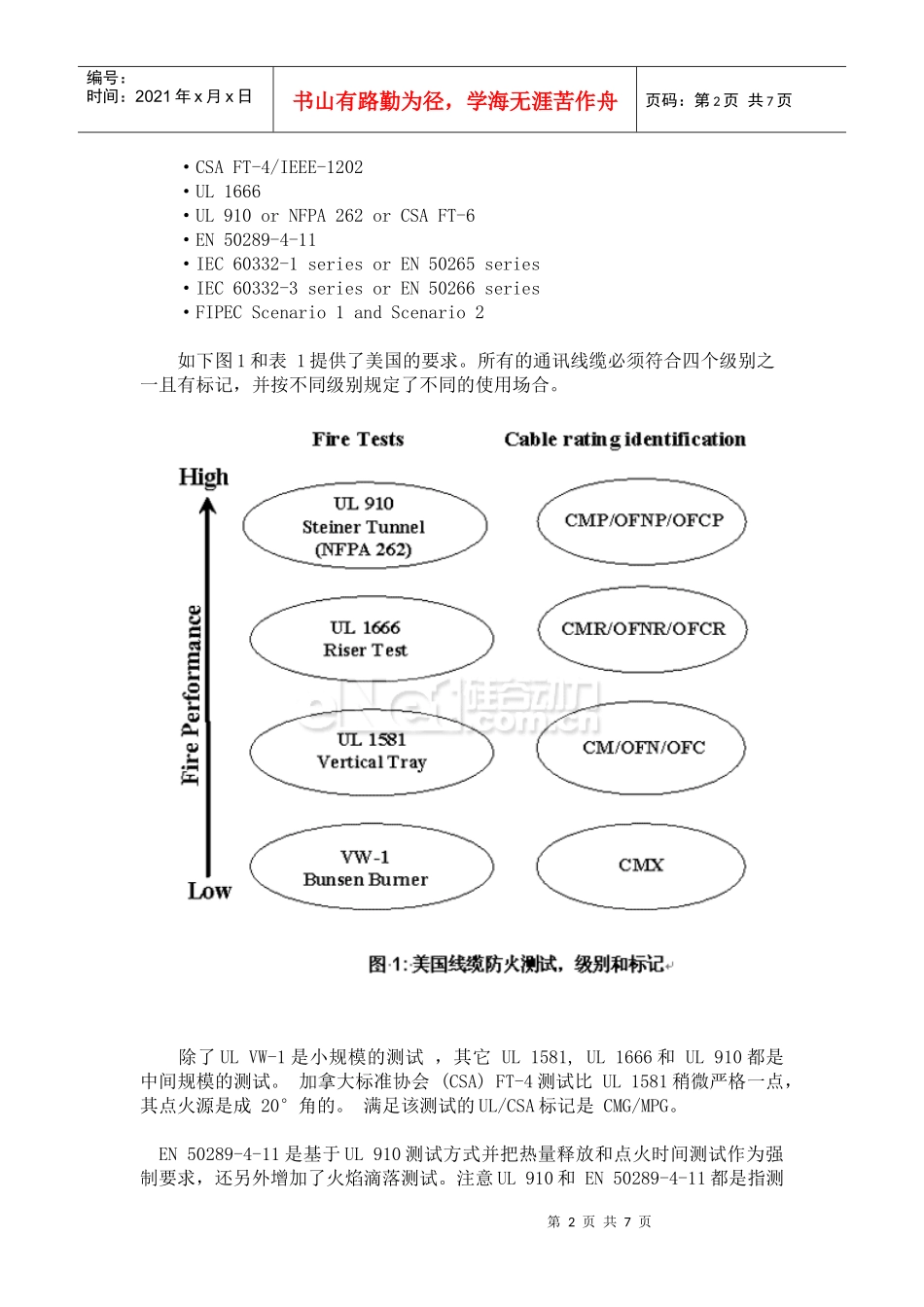

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页所有这些发展都是为了提高结构化布线的防火性能。在各国的标准中，Plenum级别都已作为或正在成为最高防火性能级别的通讯线缆。根据安装环境来规定防火性能级别，加上强制性的线缆防火级别标记可以明确地增强风险评估。LANs的不断增长使得商用办公大楼的综合布线的使用不断增长，这导致了天花板或地板下空间的通讯线缆越来越多。在欧洲和亚洲由于目前还没有针对防火性能的要求，有些线缆的防火性能很差或更本不知道。相比之下，北美和墨西哥则完全不同，所有的通讯线缆必须符合四个防火级别之一，并且必须要有标志。这些防火等级是针对不同的安装环境，其标志对消防，健康和安全检查都十分有用。另外，世界各地的防火规则也很不相同。在北美，通讯线缆具有防火规则，并强调如何减少火焰扩张，火势蔓延，烟雾产生；在欧洲和亚洲，针对通讯线缆的防火规则并不存在（针对其他建筑产品如护墙板，天花板和地板等存在防火规则）不管怎样，在一些欧洲国家由于存在低烟无卤(LSZH)的欧洲线缆标准，有些用户更关注如何减少烟和酸性气体。这些标准目前正在修订中，让我们来看一下新的发展情况。2.标准当考虑通讯电缆的防火性能时，必须考虑以下几个关键因素：·防火阻抗(有时称为电路完整性测试)·火焰扩张和阻火·热量释放度及总释放热量·烟雾产生·毒性·烟的腐蚀性2.1防火阻抗防火阻抗或电路完整性测试是特别针对消防控制系统的，如音响器/警报器/火警电话机等设备，该测试要求在特定的火情下能维持电路完整性（例如，在1000°C的火势下3个小时仍保持电路完整）。主要的相关标准是：·IEC60331·EN50200该要求需要特殊结构的电缆，一般的通讯电缆不适用。2.2火焰扩张和阻火采用低火焰扩张和高阻火蔓延的通讯线缆可防止燃烧的线缆快速蔓延到大楼的其它部分。这样可使火灾中的人们有更多的时间撤离现场。主要相关的标准是：·ULVW-1BunsenBurner·UL1581VerticalTrayorIEEE-383VerticalTray第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页·CSAFT-4/IEEE-1202·UL1666·UL910orNFPA262orCSAFT-6·EN50289-4-11·IEC60332-1seriesorEN50265series·IEC60332-3seriesorEN50266series·FIPECScenario1andScenario2如下图1和表1提供了美国的要求。所有的通讯线缆必须符合四个级别之一且有标记，并按不同级别规定了不同的使用场合。除了ULVW-1是小规模的测试，其它UL1581,UL1666和UL910都是中间规模的测试。加拿大标准协会(CSA)FT-4测试比UL1581稍微严格一点，其点火源是成20°角的。满足该测试的UL/CSA标记是CMG/MPG。EN50289-4-11是基于UL910测试方式并把热量释放和点火时间测试作为强制要求，还另外增加了火焰滴落测试。注意UL910和EN50289-4-11都是指测第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页试方式而没有通过/失败要求。目前，IEC60332-1和60332-3系列标准使用较广。这些防火测试方式最初是用于电力/能源线缆的，而后被修改用于通讯电缆。IEC60332-1是小规模测试，采用1千瓦燃烧炉作为点火源并采用单根线缆测试。她与ULVW-1测试类似。IEC60332-3是中间规模的测试，采用一捆线缆测试，这一系列标准有五个种类，称为：·CategoryAF/RNMV7升/米IEC60332-3-21·CategoryANMV7升/米IEC60332-3-22·CategoryBNMV3.5升/米IEC60332-3-23·CategoryCNMV1.5升/米IEC60332-3-24·CategoryDNMV0.5升/米IEC60332-3-25NMV代表非金属体积。不同种类测试根据NMV值要求不同数量的线缆。EN50265和EN50266欧洲标准是IEC60332-1和IEC60332-3标准的欧洲版本。FIPEC(FirePerformanceofElectricCables)是欧洲行业基金设立的项目，用来开发测试线缆防火性能的方式。该测试方式修改了IEC60332-3，增加了热量释放和烟雾测试。相比目前的IEC60332-3，FIPEC改变了样品装备，可选的背板使点火源更强大并增加气流，使得FIPEC测试能更好的区分不同线缆的防火性能。FIPEC有两种测试方式，称为Scenario1和Scenario2。线缆直径大于5mm的...
