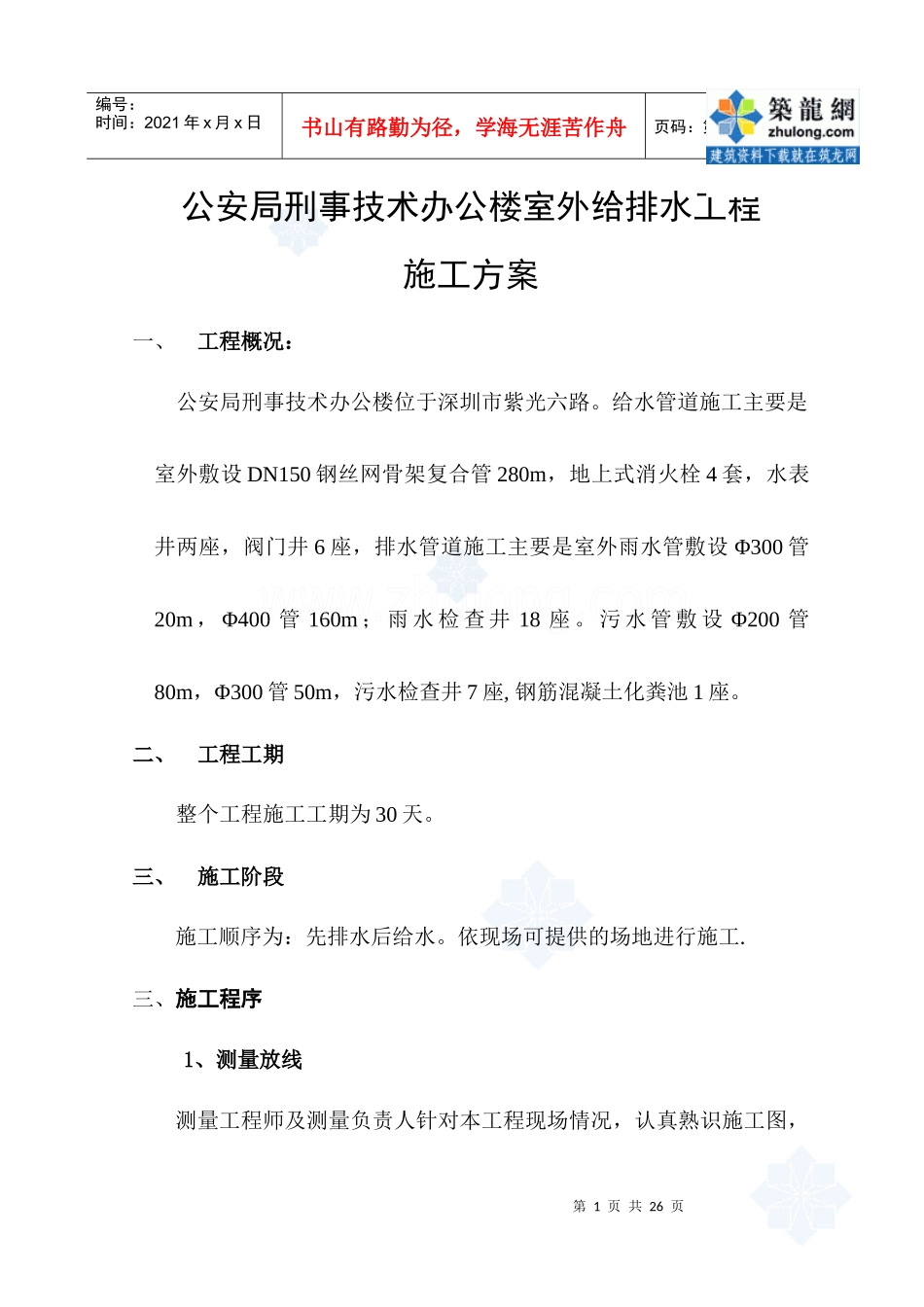

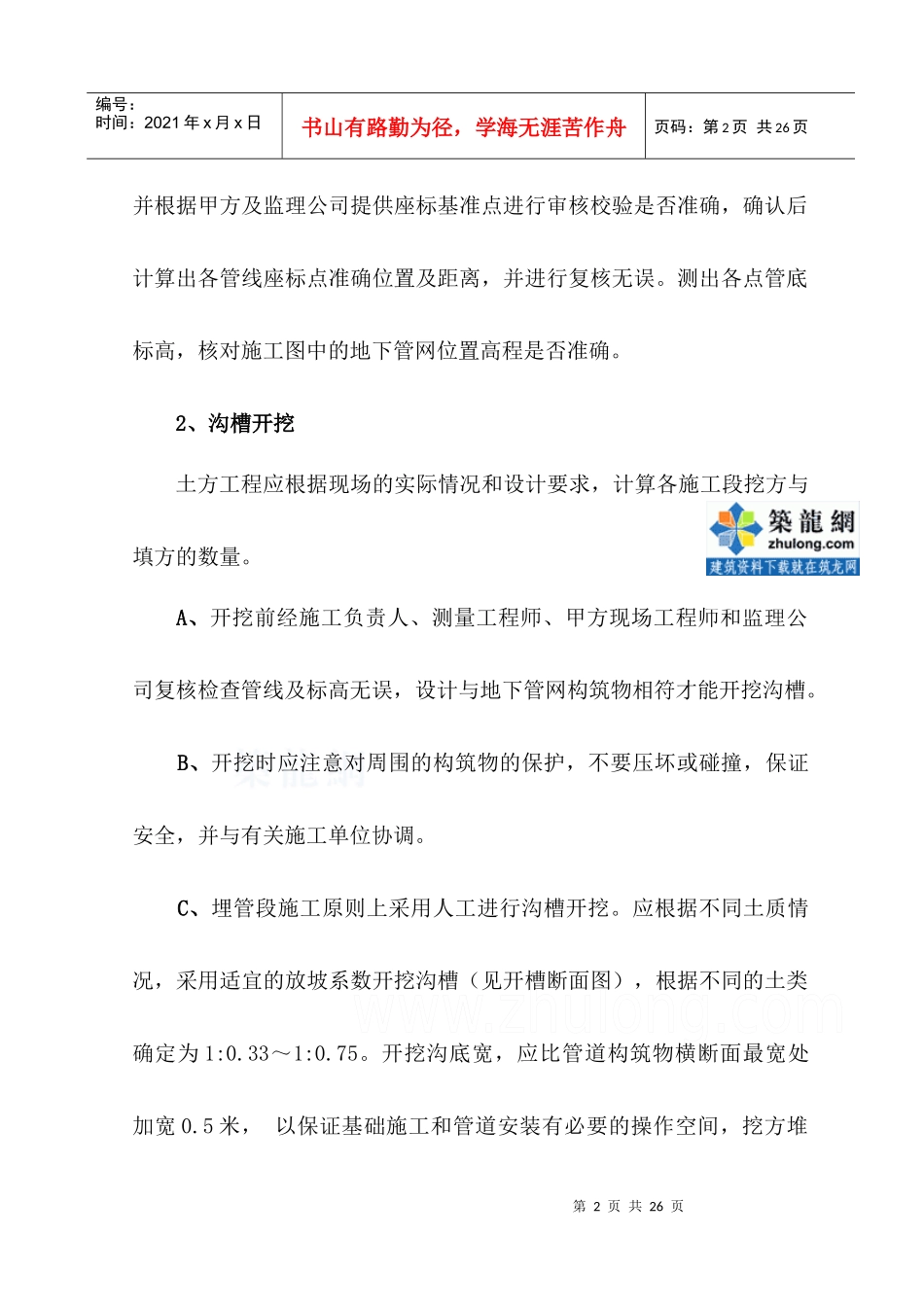

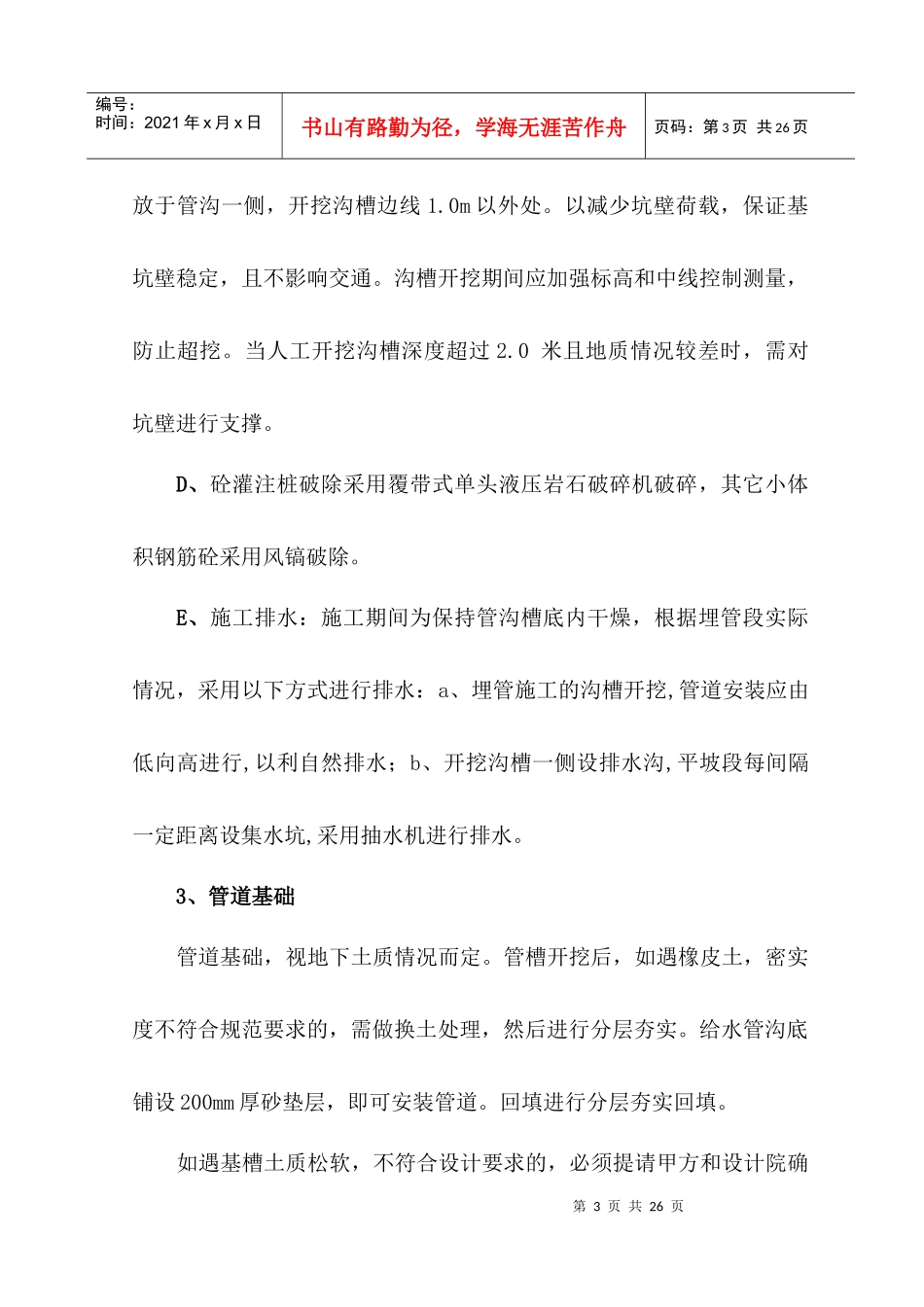

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页公安局刑事技术办公楼室外给排水工程施工方案一、工程概况：公安局刑事技术办公楼位于深圳市紫光六路。给水管道施工主要是室外敷设DN150钢丝网骨架复合管280m，地上式消火栓4套，水表井两座，阀门井6座，排水管道施工主要是室外雨水管敷设Φ300管20m，Φ400管160m；雨水检查井18座。污水管敷设Φ200管80m，Φ300管50m，污水检查井7座,钢筋混凝土化粪池1座。二、工程工期整个工程施工工期为30天。三、施工阶段施工顺序为：先排水后给水。依现场可提供的场地进行施工.三、施工程序1、测量放线测量工程师及测量负责人针对本工程现场情况，认真熟识施工图，第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页并根据甲方及监理公司提供座标基准点进行审核校验是否准确，确认后计算出各管线座标点准确位置及距离，并进行复核无误。测出各点管底标高，核对施工图中的地下管网位置高程是否准确。2、沟槽开挖土方工程应根据现场的实际情况和设计要求，计算各施工段挖方与填方的数量。A、开挖前经施工负责人、测量工程师、甲方现场工程师和监理公司复核检查管线及标高无误，设计与地下管网构筑物相符才能开挖沟槽。B、开挖时应注意对周围的构筑物的保护，不要压坏或碰撞，保证安全，并与有关施工单位协调。C、埋管段施工原则上采用人工进行沟槽开挖。应根据不同土质情况，采用适宜的放坡系数开挖沟槽（见开槽断面图），根据不同的土类确定为1:0.33～1:0.75。开挖沟底宽，应比管道构筑物横断面最宽处加宽0.5米，以保证基础施工和管道安装有必要的操作空间，挖方堆第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页放于管沟一侧，开挖沟槽边线1.0m以外处。以减少坑壁荷载，保证基坑壁稳定，且不影响交通。沟槽开挖期间应加强标高和中线控制测量，防止超挖。当人工开挖沟槽深度超过2.0米且地质情况较差时，需对坑壁进行支撑。D、砼灌注桩破除采用覆带式单头液压岩石破碎机破碎，其它小体积钢筋砼采用风镐破除。E、施工排水：施工期间为保持管沟槽底内干燥，根据埋管段实际情况，采用以下方式进行排水：a、埋管施工的沟槽开挖,管道安装应由低向高进行,以利自然排水；b、开挖沟槽一侧设排水沟,平坡段每间隔一定距离设集水坑,采用抽水机进行排水。3、管道基础管道基础，视地下土质情况而定。管槽开挖后，如遇橡皮土，密实度不符合规范要求的，需做换土处理，然后进行分层夯实。给水管沟底铺设200mm厚砂垫层，即可安装管道。回填进行分层夯实回填。如遇基槽土质松软，不符合设计要求的，必须提请甲方和设计院确第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页定施工方案及工程量。正常情况基础施工处理须严格按照有关规定进行。4、管道安装A、吊装下管管道安装采用人工和手动葫芦及起重车相配合的方式进行吊装下管，管道吊装必须用专用吊装胶套钢丝绳,不准用钢丝绳直接吊装。管道安装前必须对垫层的标高进行复测，并先定出节点和构筑物的位置。管道安装时，严格控制管口中心高程及左右偏移，除图纸中规定外，不得大于5mm，高程偏差控制在±20MM内，直管至少每两节测一次，弯管、渐变管每节测一次。每节斜率不得超过1.5/1000。管道安装后逐节或逐段管口的椭园度不得超过3D/1000(其中D为管道直径)。B、钢丝网骨架复合管电热熔焊安装PE管安装由管材生产厂家提供电热熔焊接设备，电热熔焊接的操作由厂家委派的专业技术员完成，严格按操作规范作业。D、双壁波纹管安装（1）下管前，就图纸要求进行排管，检查管节和承口朝向与图纸第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页是否相符。（2）管子吊运及下沟时，应采用可靠的吊具，应平稳下沟，不得与沟壁或沟底相碰撞，应保证槽壁不坍塌。（3）下管后，应对管膛进行清理，不得有异物存在。管道安装和铺设中断时，应用塞子或堵板将敞口封闭，不要将工具和材料放在管...
