机械制图习题集答案(第三版)第6章VIP免费

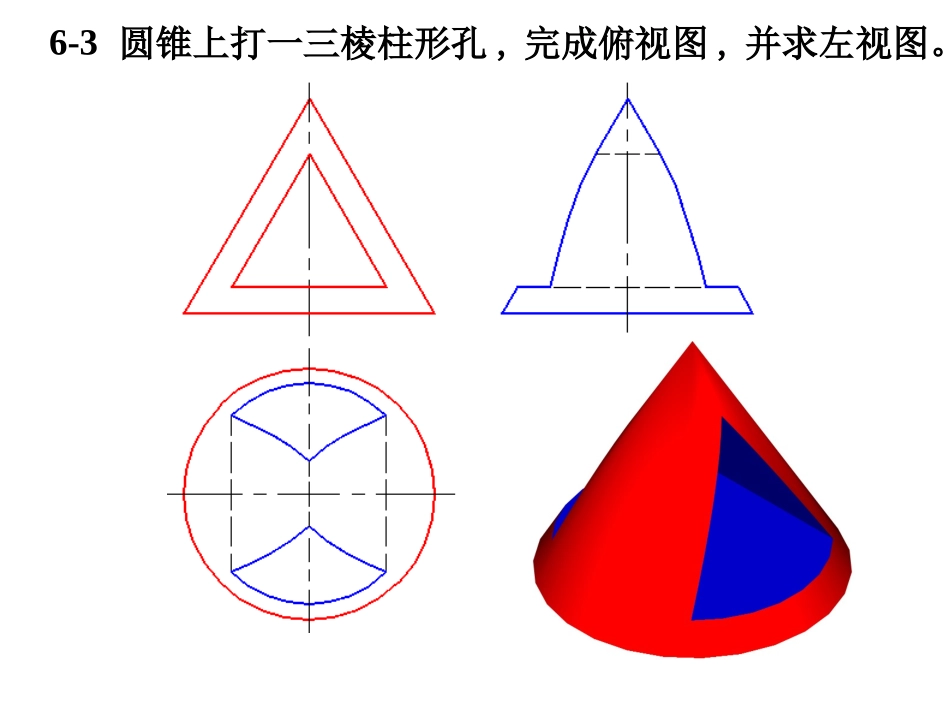

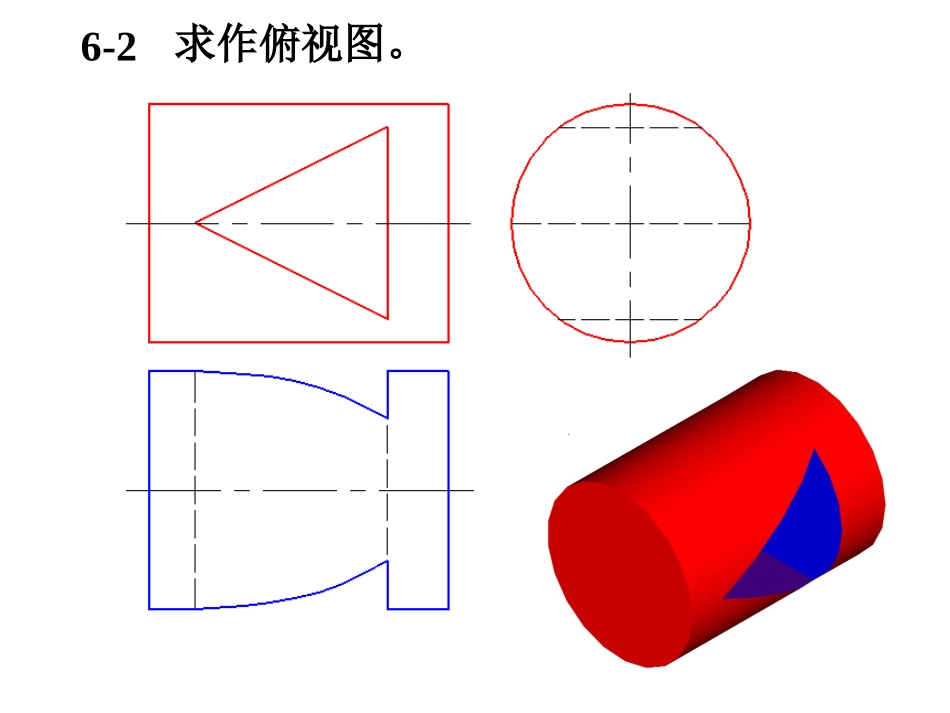

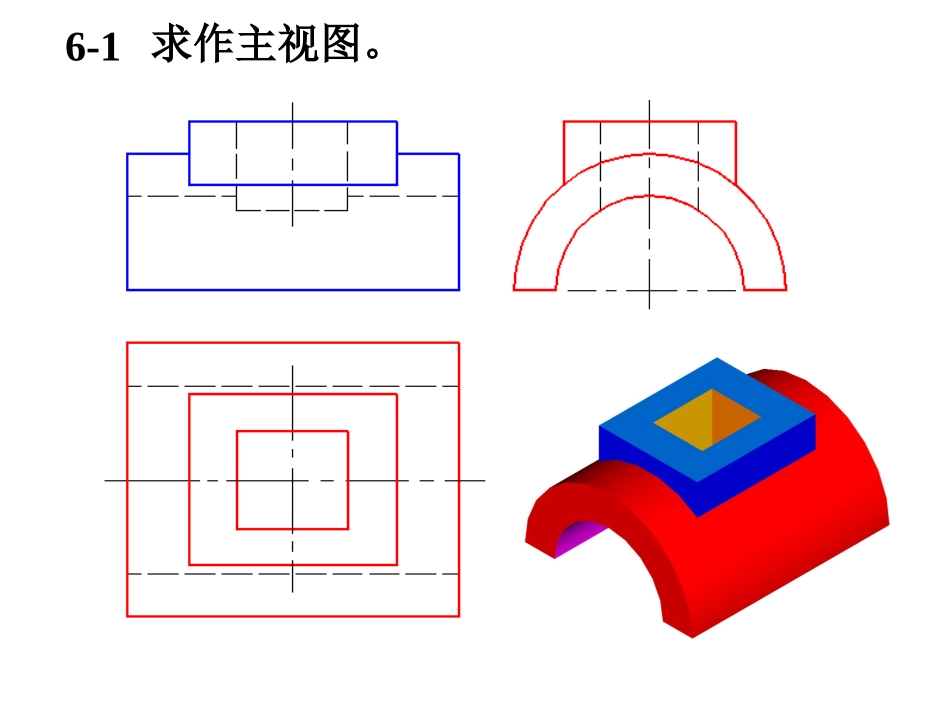

6-1求作主视图。6-2求作俯视图。6-3圆锥上打一三棱柱形孔,完成俯视图,并求左视图。6-4四棱柱与半圆球相交，补全主视图，并求左视图。6-5求作左视图。6-6求作主视图。6-7求作俯视图。6-8求作主视图。6-9已知主视图和俯视图，选择正确的左视图。⑴⑵⑶⑷正确的左视图是。⑷6-10已知主视图和俯视图，选择正确的左视图。⑴⑵⑶⑷正确的左视图是。⑷6-11补全主视图上的相贯线。6-12补全主视图上的相贯线。6-13补全主视图和俯视图上所缺的线。6-14补全主视图和俯视图上所缺的线。6-15求作主视图。6-16求作主视图。6-17求作左视图。6-18求作俯视图。*6-19求作主视图。*6-20求作主视图。*6-21求作俯视图。*6-22求作主视图。*6-23求作主视图。*6-24求作左视图。*6-25求作主视图。*6-26求作俯视图。*6-27求作主视图。*6-28求作左视图。
