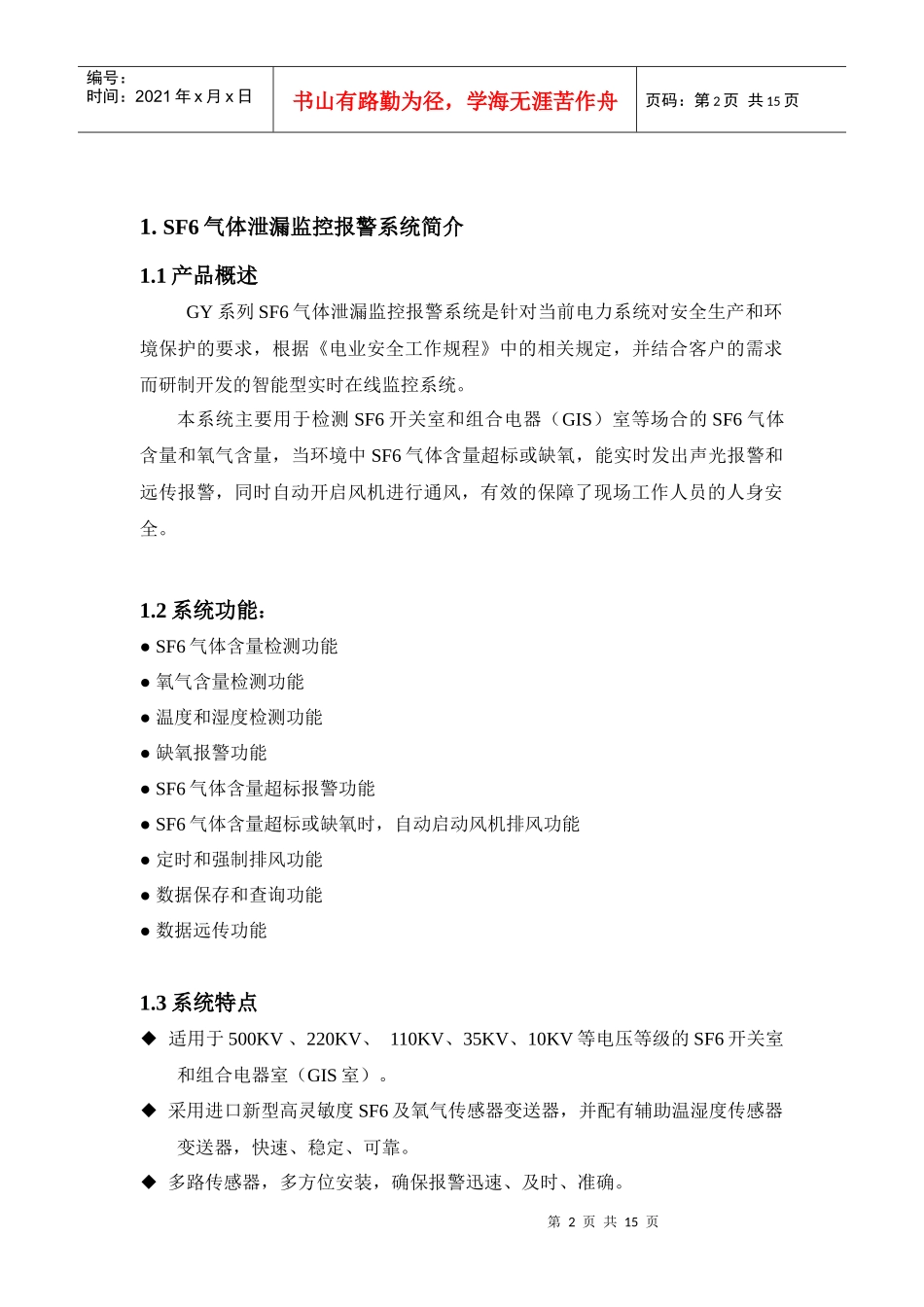

广源电气系列产品SF6气体泄漏监控报警系统_第2页
2/15
广源电气系列产品SF6气体泄漏监控报警系统_第3页
3/15
第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页广源电气系列产品SF6气体泄漏监控报警系统系统部分说明第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页1.SF6气体泄漏监控报警系统简介1.1产品概述GY系列SF6气体泄漏监控报警系统是针对当前电力系统对安全生产和环境保护的要求,根据《电业安全工作规程》中的相关规定,并结合客户的需求而研制开发的智能型实时在线监控系统。本系统主要用于检测SF6开关室和组合电器(GIS)室等场合的SF6气体含量和氧气含量,当环境中SF6气体含量超标或缺氧,能实时发出声光报警和远传报警,同时自动开启风机进行通风,有效的保障了现场工作人员的人身安全。1.2系统功能:●SF6气体含量检测功能●氧气含量检测功能●温度和湿度检测功能●缺氧报警功能●SF6气体含量超标报警功能●SF6气体含量超标或缺氧时,自动启动风机排风功能●定时和强制排风功能●数据保存和查询功能●数据远传功能1.3系统特点◆适用于500KV、220KV、110KV、35KV、10KV等电压等级的SF6开关室和组合电器室(GIS室)。◆采用进口新型高灵敏度SF6及氧气传感器变送器,并配有辅助温湿度传感器变送器,快速、稳定、可靠。◆多路传感器,多方位安装,确保报警迅速、及时、准确。第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页◆高精度16位模数转换(A/D),速度快,零漂小。◆管理单元具有人性化操作界面,结构清晰、简单明了,便于工作人员操作和查询。◆大容量存储器,固态记录形式,满足客户对数据存储容量和存储时间的要求。◆具备远传数据通道,可以和远动设备接口。◆多种型号,多种配置,多种选择,还可根据客户需要定制特殊型号。显示单元可直接显示现场平面图、变送器位置及监测数据,方便进行遥控。采用DSP芯片,与传统的MCU芯片相比,具有运算速度快,实时性好,精度高,采样转换速度快等特点。多接口支持,具有RS485、CAN、以太网等接口,可以灵活的组建强大的网络。1.4主要技术指标一、输入电源:185~265VAC二、响应时间:≤30秒三、采样指标:1000次/秒四、SF6测量误差:<1.5PPM五、氧气浓度测量范围:1.0%~50.0%六、氧气浓度测量精度:<0.5%七、报警浓度:50~1500PPM(可整定)八、温度显示范围:-30~99ºC九、湿度显示范围:0~99%RH十、数据存储容量:80G(屏柜式标配)变送器单元类型表型号SF6传感器氧气传感器温度传感器湿度传感器GY-SF6-01A有有有有GY-SF6-01B有有有无GY-SF6-01C有有无无第4页共15页第3页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共15页GY-SF6-01D有无无无2.系统组成方案2.1GY-001型SF6气体泄漏监控报警系统第5页共15页第4页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共15页适用环境:监测区域面积较小,安装SF6设备数量较少的场合。系统特点:声光报警及远传报警功能,大屏幕液晶显示,变送器数量少,经济实惠。输出方式:常开触点(无源另加控制器)/光纤/以太网/CANBUS/RS485/RS232通讯管理单元配置:EC5-1651工控板/40G/大屏幕液晶/触摸屏变送器类型:可依照变送器单元类型表选择安装方式:壁挂式最大连接数量:322.2GY-002型SF6气体泄漏监控报警系统适用环境:各种电压等级的SF6开关室,组合电器室(GIS室)及所用SF6设备数量较多、需要与远动设备通讯及远程监控的场所。第6页共15页第5页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共15页系统特点:CPU接受变送器信号,运用强大的数据分析、处理、控制、存储、查询功能,还可直接显示现场平面图、变送器位置和详细的监测数据,从而进行正确的控制。若连接网络,可同时监控多个变电站,进行遥控操作。具有定时、报警自动启动风机及远传报警功能。输出方式:常开触点(无源另加控制器)/光纤/以太网/CANBUS/RS485/RS232通讯管理单元配置:P4/2.4G/256M/80G/台式机变送器类型:可依照变送器单元类型表选择安装方式:监控台式最大连接数量...
