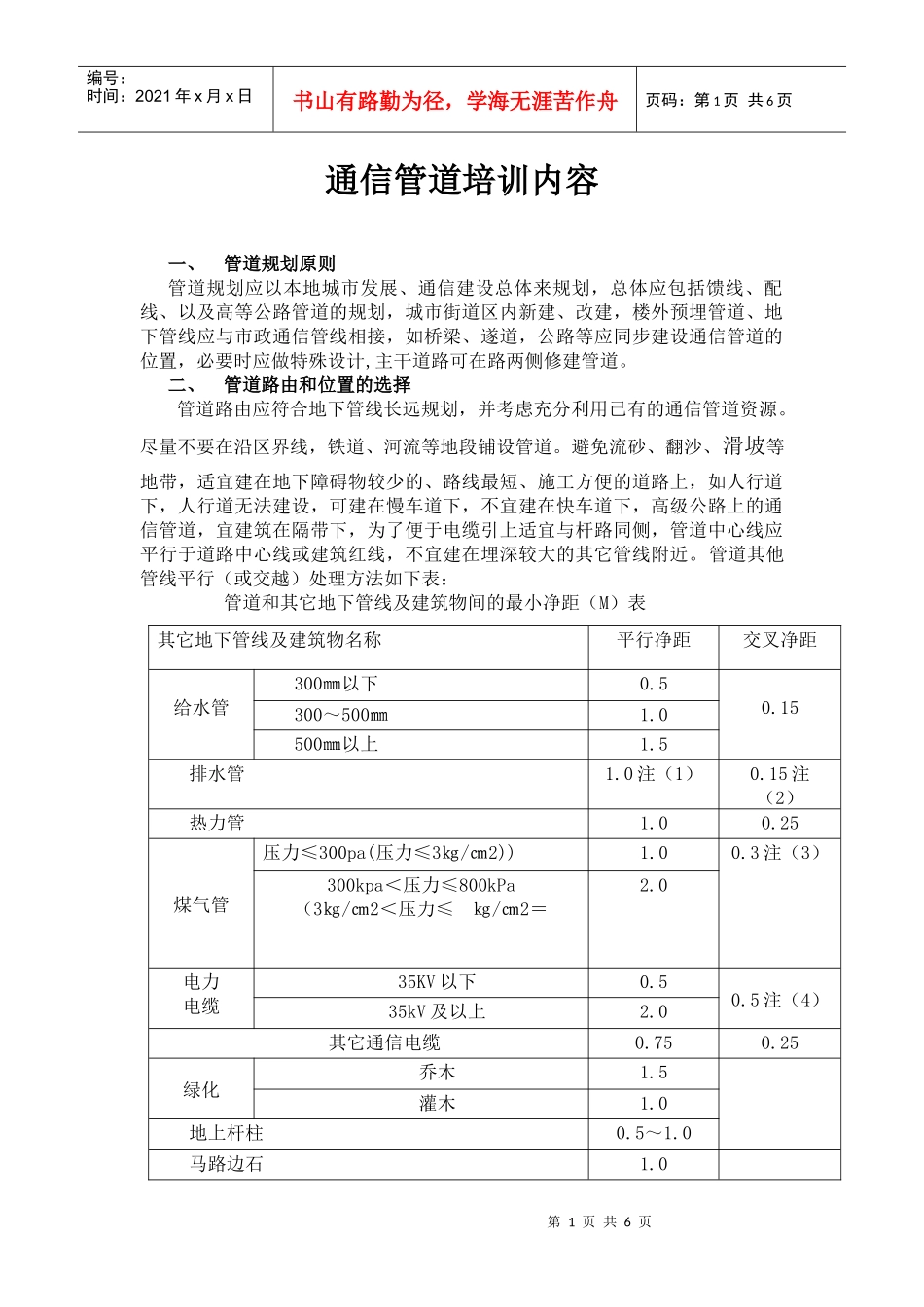

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页通信管道培训内容一、管道规划原则管道规划应以本地城市发展、通信建设总体来规划，总体应包括馈线、配线、以及高等公路管道的规划，城市街道区内新建、改建，楼外预埋管道、地下管线应与市政通信管线相接，如桥梁、遂道，公路等应同步建设通信管道的位置，必要时应做特殊设计,主干道路可在路两侧修建管道。二、管道路由和位置的选择管道路由应符合地下管线长远规划，并考虑充分利用已有的通信管道资源。尽量不要在沿区界线，铁道、河流等地段铺设管道。避免流砂、翻沙、滑坡等地带，适宜建在地下障碍物较少的、路线最短、施工方便的道路上，如人行道下，人行道无法建设，可建在慢车道下，不宜建在快车道下，高级公路上的通信管道，宜建筑在隔带下，为了便于电缆引上适宜与杆路同侧，管道中心线应平行于道路中心线或建筑红线，不宜建在埋深较大的其它管线附近。管道其他管线平行（或交越）处理方法如下表：管道和其它地下管线及建筑物间的最小净距（M）表其它地下管线及建筑物名称平行净距交叉净距给水管300㎜以下0.50.15300～500㎜1.0500㎜以上1.5排水管1.0注（1）0.15注（2）热力管1.00.25煤气管压力≤300pa(压力≤3㎏/㎝2))1.00.3注（3）300kpa＜压力≤800kPa（3㎏/㎝2＜压力≤㎏/㎝2＝2.0电力电缆35KV以下0.50.5注（4）35kV及以上2.0其它通信电缆0.750.25绿化乔木1.5灌木1.0地上杆柱0.5～1.0马路边石1.0第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页电力路轨外侧2.0房屋建筑红线（或基础）1.5三、管道容量确定管道容量应按远期需要和合理的管群组合取定，为了便于维护和施工，管群组合宜高度大于其宽度，但不宜超过宽度的一倍，塑料管、钢管，宜组成形状整齐的群体，根据具体现场情况而定，在一条路由上，为避免多次挖掘马路，管道应按远期容量一次敷设，进局管道应根据终局需要量一次建设，机房地下室接出的管道管孔大于48孔时可以做通道。四、管道及人孔建筑管道材料主要有水泥管块、PVC塑料管、PVC波纹管、钢管、以及其它可以用于做管道的材料等。管道应建在良好的地基上，敷设塑料管应采取必要的固定管群措施，需穿越车行道或跨过桥梁的地段采用钢管保。人孔型式根据终期管群容量大小确定，根据管道容量大小和人孔的位置，人孔型式可分五种内型：直通型、斜通型、三通型、四通型、及局前孔，直通型适用于直线管道中间设置的人孔，斜通型适用于弧形、弯道、折点上设置的人孔，三通型适用于纵横两路管道交叉点设置的人孔，也可以用于局前井。按管孔容量选用：常用标准型人孔中，小号人孔适合于12孔以下的通信管道使用；中号人孔适合于12-24孔的通信管道使用；大号人孔适用于24孔以上的通信管道使用。按地形位置选用：不同地形位置选用人孔程式人孔型式选用范围进出管道路由数直通式在直线路由中，或前后两段管道的夹角小于22.5度的管路中采用230°扇式在弯曲管道路由中,交角为22.5~37.5度处采用245°扇式在弯曲管道路由中,交角为37.5~52.5度处采用260°扇式在弯曲管道路由中,交角为52.5~67.5度处采用2分歧式在直线路由中有左右分歧的管路,或在弯曲的管道路由中交角大于67.5度处采用3十字四通式在管道十字交叉处采用.4丁字三通式在丁字形的道路中采用3局前人孔管道进局,或在大容量管道分歧处采用3~4五、管道埋设深度1.管道沟开挖宽度计列标准：（1）每层2孔管：管道沟按0.40M宽计列。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页（2）每层3孔管：管道沟按0.50M宽计列。（3）每层4孔管：管道沟按0.65M宽计列。（4）每层5孔管：管道沟按0.75M宽计列。（5）每层6孔管：管道沟按0.85M宽计列。（6）每层8孔管：管道沟按1.10M宽计列。（7）管道沟包封不再另外放宽路面开挖宽度。2．人（手）孔坑开挖面积计列标准按部颁标准人孔图纸的基础线每侧向外放宽加0.3米计算，但人孔内外墙壁均要求采用1：2.5的水泥沙浆抹面，抹面厚度为内侧15mm，外侧20mm。（1）单盖板手孔开挖面积：1.7×1.9=3.23平方...
