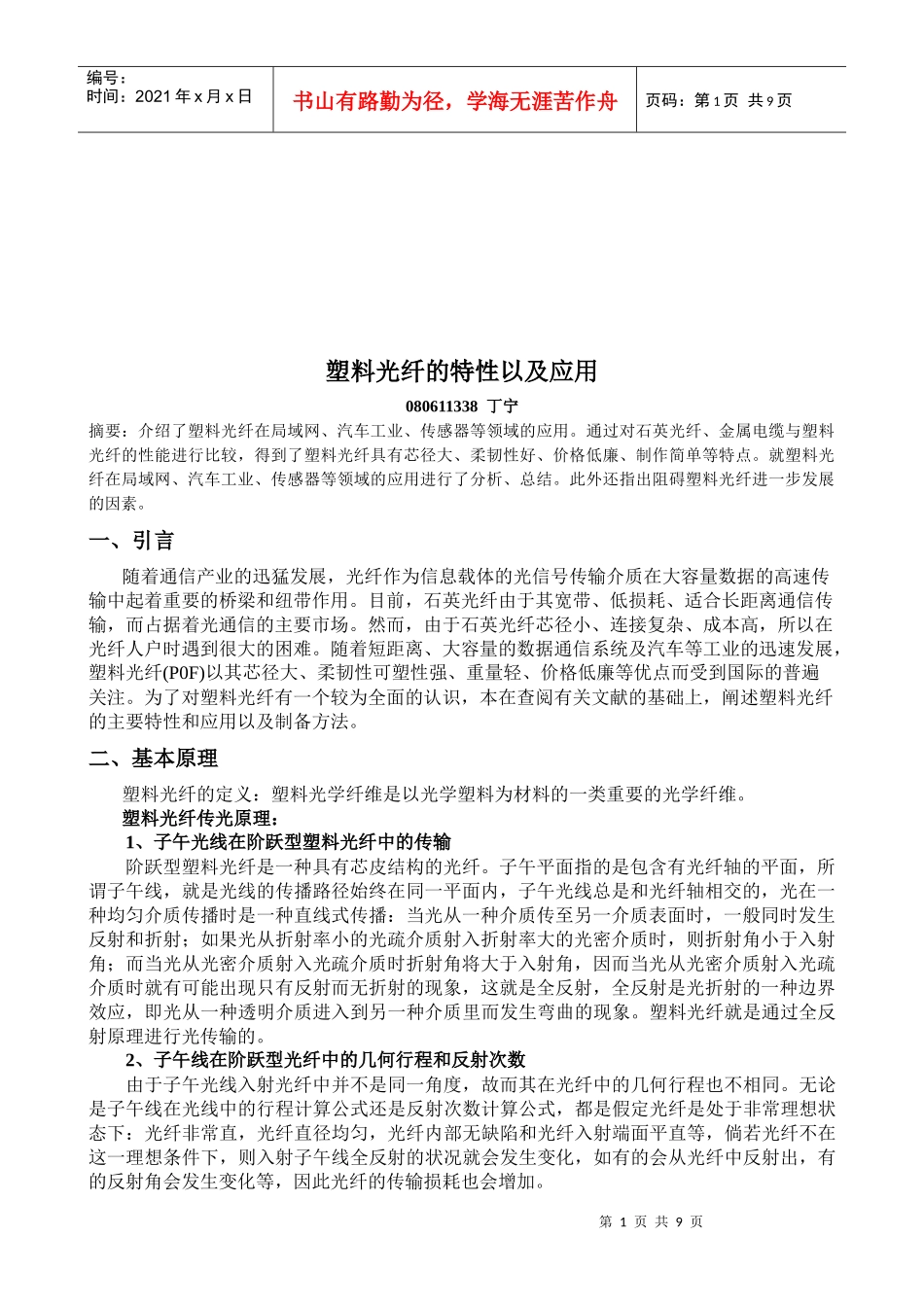

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页塑料光纤的特性以及应用080611338丁宁摘要：介绍了塑料光纤在局域网、汽车工业、传感器等领域的应用。通过对石英光纤、金属电缆与塑料光纤的性能进行比较，得到了塑料光纤具有芯径大、柔韧性好、价格低廉、制作简单等特点。就塑料光纤在局域网、汽车工业、传感器等领域的应用进行了分析、总结。此外还指出阻碍塑料光纤进一步发展的因素。一、引言随着通信产业的迅猛发展，光纤作为信息载体的光信号传输介质在大容量数据的高速传输中起着重要的桥梁和纽带作用。目前，石英光纤由于其宽带、低损耗、适合长距离通信传输，而占据着光通信的主要市场。然而，由于石英光纤芯径小、连接复杂、成本高，所以在光纤人户时遇到很大的困难。随着短距离、大容量的数据通信系统及汽车等工业的迅速发展，塑料光纤(P0F)以其芯径大、柔韧性可塑性强、重量轻、价格低廉等优点而受到国际的普遍关注。为了对塑料光纤有一个较为全面的认识，本在查阅有关文献的基础上，阐述塑料光纤的主要特性和应用以及制备方法。二、基本原理塑料光纤的定义：塑料光学纤维是以光学塑料为材料的一类重要的光学纤维。塑料光纤传光原理：1、子午光线在阶跃型塑料光纤中的传输阶跃型塑料光纤是一种具有芯皮结构的光纤。子午平面指的是包含有光纤轴的平面，所谓子午线，就是光线的传播路径始终在同一平面内，子午光线总是和光纤轴相交的，光在一种均匀介质传播时是一种直线式传播：当光从一种介质传至另一介质表面时，一般同时发生反射和折射；如果光从折射率小的光疏介质射入折射率大的光密介质时，则折射角小于入射角；而当光从光密介质射入光疏介质时折射角将大于入射角，因而当光从光密介质射入光疏介质时就有可能出现只有反射而无折射的现象，这就是全反射，全反射是光折射的一种边界效应，即光从一种透明介质进入到另一种介质里而发生弯曲的现象。塑料光纤就是通过全反射原理进行光传输的。2、子午线在阶跃型光纤中的几何行程和反射次数由于子午光线入射光纤中并不是同一角度，故而其在光纤中的几何行程也不相同。无论是子午线在光线中的行程计算公式还是反射次数计算公式，都是假定光纤是处于非常理想状态下：光纤非常直，光纤直径均匀，光纤内部无缺陷和光纤入射端面平直等，倘若光纤不在这一理想条件下，则入射子午线全反射的状况就会发生变化，如有的会从光纤中反射出，有的反射角会发生变化等，因此光纤的传输损耗也会增加。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页3、斜光线在阶跃型折射率塑料光纤中的传输所谓斜面光线，就是光在光纤中传输中时，并不是像子午光线一样保证在同一平面内，它在光纤中传输时，其轨道通常是一空间螺旋曲线，其最大入射角比子午线的大，但通常以子午线传输表征光纤的传输特性，自然这是最理想的一种状况。4、光在渐变型折射率分布塑料光纤中的传输对于渐变型折射率GI塑料光纤，同样有子午线和斜光纤，这种光纤折射率并不是一恒定常数，而是随着离轴距离的增加而折射率下降，其渐变折射分布图参见如下；抛物线型折射率分布光纤具有较小的模式色散的特点，渐变折射分布有多种形式，当折射率分布按二次方抛物线分布时，子午线在光纤中的传播路径为正弦曲线型，斜光纤的传播路径为螺旋曲线，渐变型折射率塑料光纤多用于短距离数据传输，用于光纤照明较少。5、荧光塑料光纤的传光原理荧光塑料光纤就是在塑料光纤芯材中掺入一定量的荧光剂制备而成的塑料光纤，这种塑料光纤经过特定波长的光照射后，将发出特定波长的光，其原理比较复杂，可简单认为基态分子中成键电子吸收光后激发，然后单线态分子返回到基态，即发出荧光。荧光塑料光纤按折射率分布结构分类，可分为荧光SI塑料光纤和荧光GI塑料光纤，掺杂有机染料的塑料光纤A最重要特性是在宽波长范围内提供高功率输出。它满足一般的SI型光纤的传光特性，但入射光的波长不同于出射光的波长。荧光塑料光纤还有另一种传光方式，这就是入射光可从侧面照射荧光塑料光纤，出射光从光纤两端面出射，当然...
