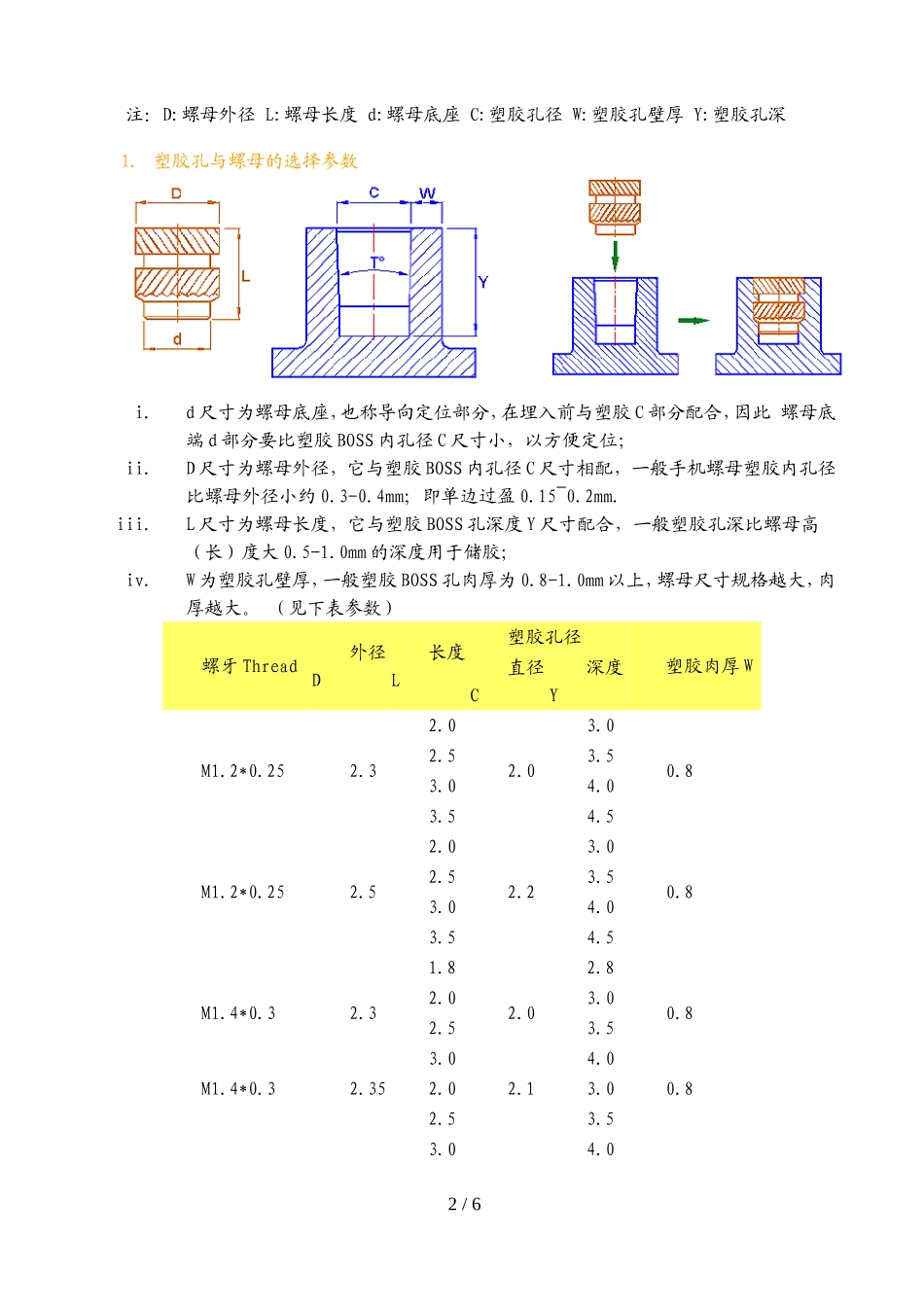

一、螺母概述1.螺母：螺母有钻石花和斜花纹两种，钻石花不适合热熔但在超声波工艺中表现良好；斜花纹埋植时有自我导向功能，扭拉力综合性能良好。2.最好选滚花之间有沟槽的螺母，上下端滚花方向相反，沟槽可以容纳塑料，此结构抗拉抗扭性能较好。3.在我们使用的对尖角敏感的无定型塑料（PC、ABS）不要使用花纹太尖的螺母。4.螺母材质主要有三种：1.标准黄铜C3604/H59；2.低铅铜/青铜CuZn38Pb2，符合欧盟ROHS环保标准；3.不锈钢。一般情况下螺母不需要做表面处理，特殊的情况下可以电镀。二、螺母的埋入方式1.热熔螺母热熔埋置是最常见、最通常的埋入方式，一般以热熔机及手工电烙铁埋钉。热压质量较好已有专用热压设备，设备价格低。2.注塑螺母注塑成型埋置一般对螺母的孔径要求很严格，孔径管控在0.05mm以内，因为产品以MoldingPin固定后放置于射出成型模具中，螺母孔径要以注塑成型机的PIN针的大小来管控。3.超声螺母超声埋置是一种通过超声振动,使螺母与工件表面及内在分子间的磨擦而使传处到接口的温度升高，当温度达到此工件自身的软化温度时，将螺母埋植于胶件中，当震动停止，工件同时在一定的压力下冷却定形。不建议采用超声压接，超声压接设备很贵。三、塑胶孔设计与螺母选择螺母基本尺寸塑胶基本尺寸1/6注：D:螺母外径L:螺母长度d:螺母底座C:塑胶孔径W:塑胶孔壁厚Y:塑胶孔深1.塑胶孔与螺母的选择参数i.d尺寸为螺母底座，也称导向定位部分，在埋入前与塑胶C部分配合，因此螺母底端d部分要比塑胶BOSS内孔径C尺寸小，以方便定位；ii.D尺寸为螺母外径，它与塑胶BOSS内孔径C尺寸相配，一般手机螺母塑胶内孔径比螺母外径小约0.3-0.4mm；即单边过盈0.15~0.2mm.iii.L尺寸为螺母长度，它与塑胶BOSS孔深度Y尺寸配合，一般塑胶孔深比螺母高（长）度大0.5-1.0mm的深度用于储胶；iv.W为塑胶孔壁厚，一般塑胶BOSS孔肉厚为0.8-1.0mm以上，螺母尺寸规格越大，肉厚越大。（见下表参数）螺牙Thread外径D长度L塑胶孔径塑胶肉厚W直径C深度YM1.2*0.252.32.02.03.00.82.53.53.04.03.54.5M1.2*0.252.52.02.23.00.82.53.53.04.03.54.5M1.4*0.32.31.82.02.80.82.03.02.53.53.04.0M1.4*0.32.352.02.13.00.82.53.53.04.02/64.05.0M1.4*0.32.52.02.23.00.82.53.53.04.03.54.5M1.4*0.32.72.02.33.00.82.53.53.04.03.54.5M1.6*0.352.51.82.22.81.02.03.02.53.53.04.03.54.54.05.0M1.6*0.352.72.02.33.01.02.53.53.04.03.54.54.05.0M1.6*0.353.02.02.63.01.02.53.53.04.03.54.54.05.0M1.7*0.353.02.02.63.01.22.53.53.04.03.54.54.05.0M1.8*0.353.02.02.63.01.22.53.53.04.03.54.54.05.0备注:以上皆为建议数据,如有其它所需尺寸将可另行制作！3/62.Insert/Nut热熔在螺柱里后要能承受2.5Kg.cm的扭力和15Kg的拉力。3.如果热熔螺母的拉、扭力不能满足要求时，可以考虑采用模内镶件的方式。4.右图中所示的Insert/Nut与螺丝柱尺寸关系为：Md—螺丝螺径；A=Md+0.2；B=2xMd+0.2；C=B+0.4；E>=0.8mm；F尺寸很关键，是必须在装配图中明确标出的Insert/Nut热熔后与基准面的距离，且每次新送样都要检验。H=螺柱外径+0.20mm。下壳螺柱底面与Insert/Nut面的距离为0.05mm；下壳螺柱外圈顶住PCB板处与PCB板的距离为0.05mm。5.四、经验总结与案例分析1.塑胶BOSS孔尺寸开立大小的影响若：塑胶与螺母选择上无问题，螺母埋入塑胶后标准状态如图（一）所示：若：螺母尺寸太小，塑胶BOSS孔太大，螺母埋入塑胶后吃不到胶，会产生扭拉力不足现象如图（二）所示：若：螺母尺寸太大，BOSS孔太小，会产生溢胶或者爆裂现象如图（三）所示：2.如螺母尺寸与塑胶尺寸都没有问题，还有异常现象发生，那我们通常会考虑通过一些优化设计来改善；例1、塑胶BOSS孔深较浅，会产生扭拉力不足4/6由于BOSS孔深度较浅，如选择双斜纹的螺母，在螺母各尺寸比例调配下，特别是压花上，压花段差较短，这样的螺母埋入塑胶后，压花吃胶面的塑胶太少，会产生扭拉力不足现象，所以一般建议，将BOSS孔深设在2.5mm以上，螺母尺寸长度一般建议做2.0mm以上。改善方案：类似这种情况，在客户不方便改模情况下，可建议将螺母花形改为单斜BS1，如右图所示，这样将...
