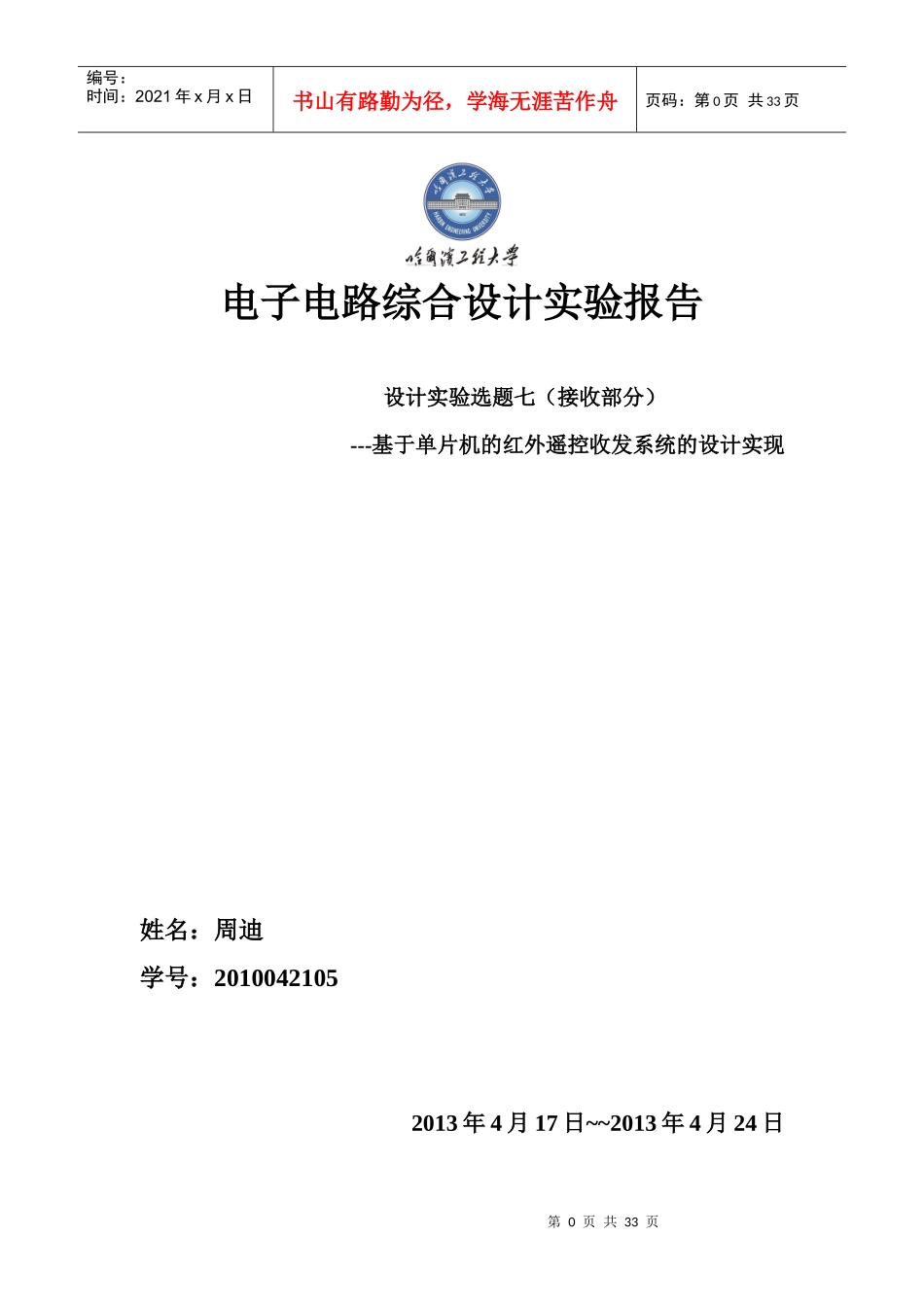

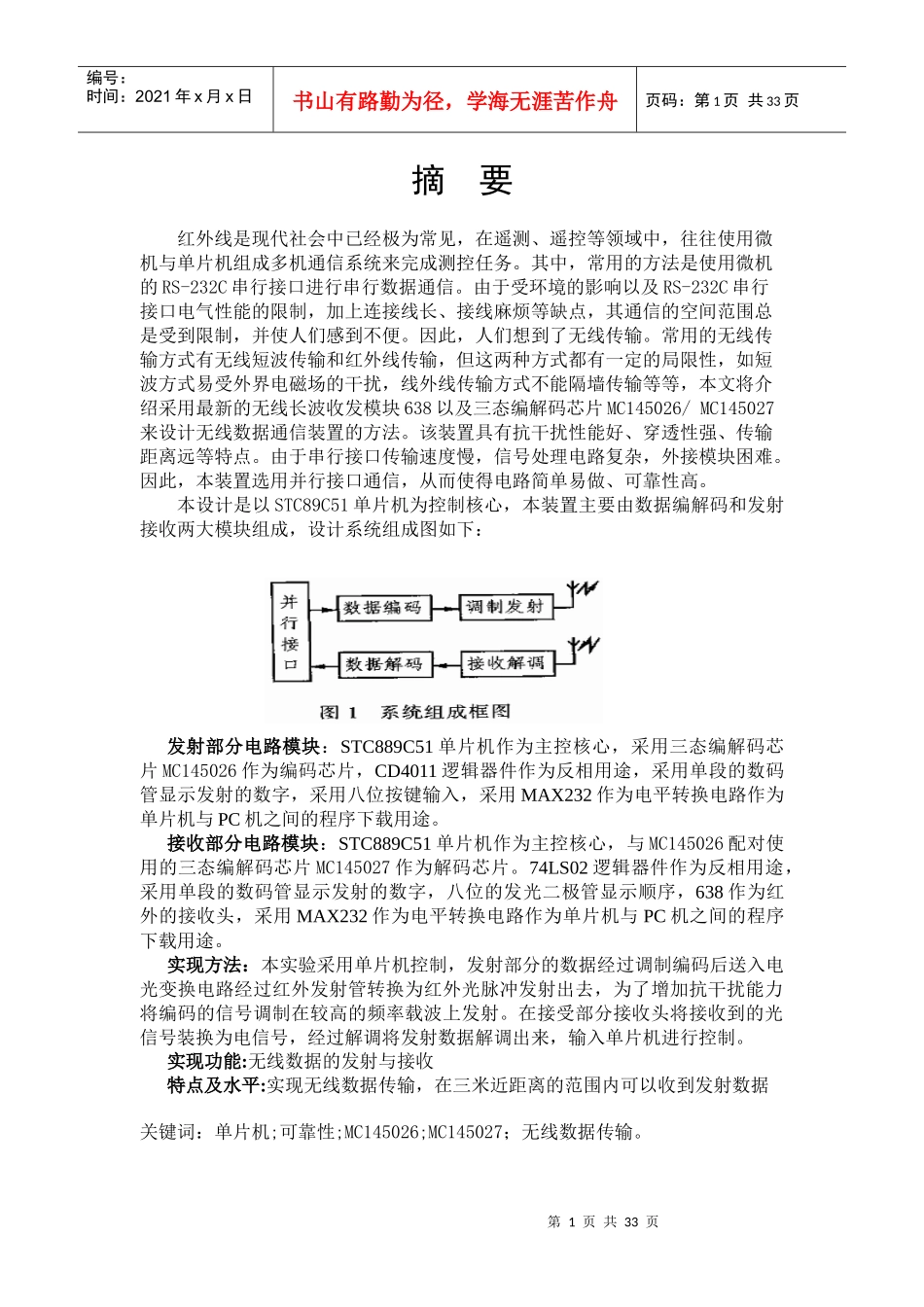

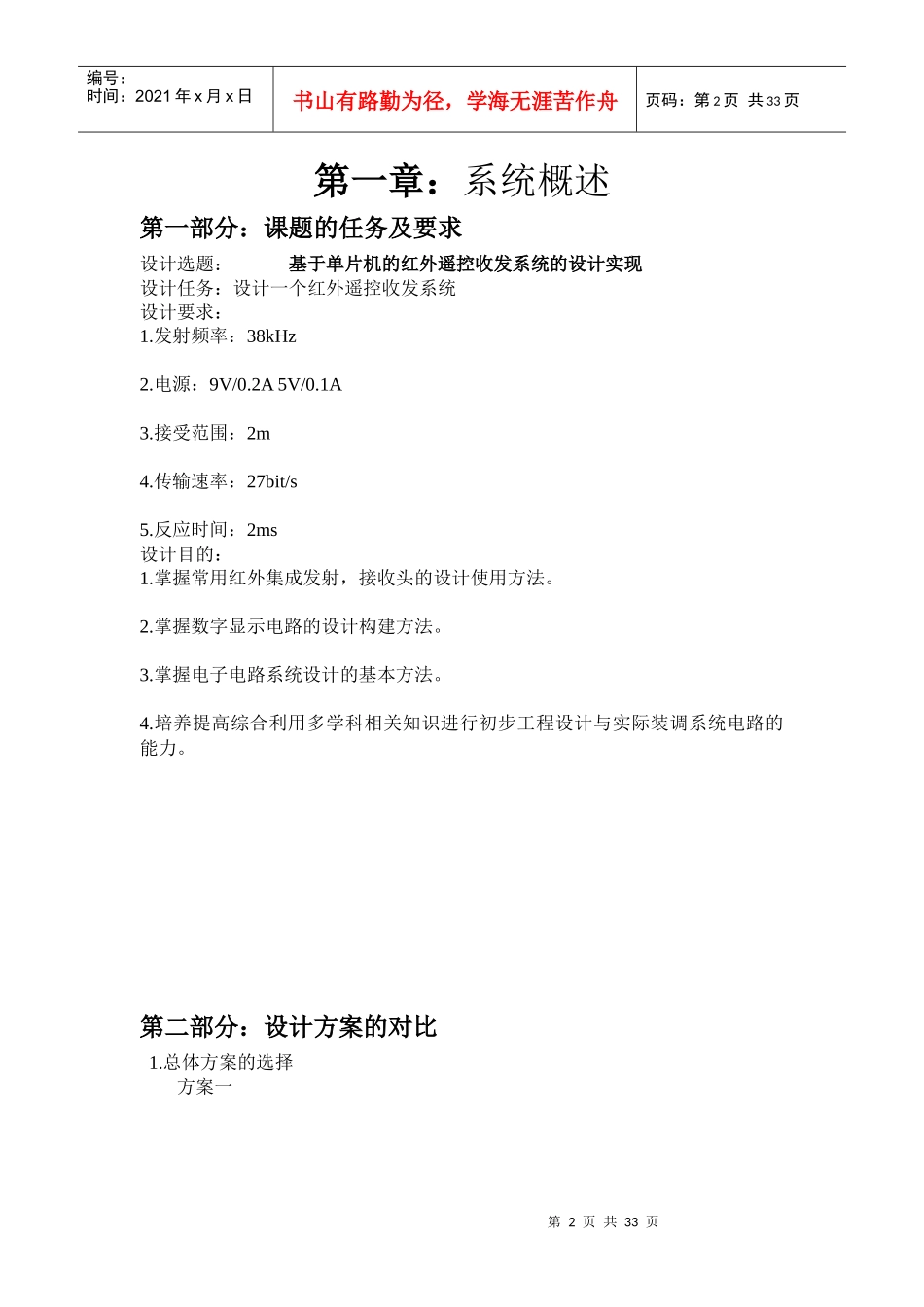

第0页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共33页电子电路综合设计实验报告设计实验选题七（接收部分）---基于单片机的红外遥控收发系统的设计实现姓名：周迪学号：20100421052013年4月17日~~2013年4月24日第1页共33页第0页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页摘要红外线是现代社会中已经极为常见，在遥测、遥控等领域中，往往使用微机与单片机组成多机通信系统来完成测控任务。其中，常用的方法是使用微机的RS-232C串行接口进行串行数据通信。由于受环境的影响以及RS-232C串行接口电气性能的限制，加上连接线长、接线麻烦等缺点，其通信的空间范围总是受到限制，并使人们感到不便。因此，人们想到了无线传输。常用的无线传输方式有无线短波传输和红外线传输，但这两种方式都有一定的局限性，如短波方式易受外界电磁场的干扰，线外线传输方式不能隔墙传输等等，本文将介绍采用最新的无线长波收发模块638以及三态编解码芯片MC145026/MC145027来设计无线数据通信装置的方法。该装置具有抗干扰性能好、穿透性强、传输距离远等特点。由于串行接口传输速度慢，信号处理电路复杂，外接模块困难。因此，本装置选用并行接口通信，从而使得电路简单易做、可靠性高。本设计是以STC89C51单片机为控制核心，本装置主要由数据编解码和发射接收两大模块组成，设计系统组成图如下：发射部分电路模块：STC889C51单片机作为主控核心，采用三态编解码芯片MC145026作为编码芯片，CD4011逻辑器件作为反相用途，采用单段的数码管显示发射的数字，采用八位按键输入，采用MAX232作为电平转换电路作为单片机与PC机之间的程序下载用途。接收部分电路模块：STC889C51单片机作为主控核心，与MC145026配对使用的三态编解码芯片MC145027作为解码芯片。74LS02逻辑器件作为反相用途，采用单段的数码管显示发射的数字，八位的发光二极管显示顺序，638作为红外的接收头，采用MAX232作为电平转换电路作为单片机与PC机之间的程序下载用途。实现方法：本实验采用单片机控制，发射部分的数据经过调制编码后送入电光变换电路经过红外发射管转换为红外光脉冲发射出去，为了增加抗干扰能力将编码的信号调制在较高的频率载波上发射。在接受部分接收头将接收到的光信号装换为电信号，经过解调将发射数据解调出来，输入单片机进行控制。实现功能:无线数据的发射与接收特点及水平:实现无线数据传输，在三米近距离的范围内可以收到发射数据关键词：单片机;可靠性;MC145026;MC145027；无线数据传输。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页第一章：系统概述第一部分：课题的任务及要求设计选题：基于单片机的红外遥控收发系统的设计实现设计任务：设计一个红外遥控收发系统设计要求：1.发射频率：38kHz2.电源：9V/0.2A5V/0.1A3.接受范围：2m4.传输速率：27bit/s5.反应时间：2ms设计目的：1.掌握常用红外集成发射，接收头的设计使用方法。2.掌握数字显示电路的设计构建方法。3.掌握电子电路系统设计的基本方法。4.培养提高综合利用多学科相关知识进行初步工程设计与实际装调系统电路的能力。第二部分：设计方案的对比1.总体方案的选择方案一第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页方案一系统框图此方案的控制部分采用STC89C51单片机，整个系统可编程，使得系统灵活性大大增加，实现起来较为简单。本方案采用的是用解码电路的解码送给单片机单片机直接对码值进行操作，输出进行显示。方案二：方案二系统框图这种方法采用串口数据传输，一方面利用软件解码，，一方面完成电压的译码显示，单片机的任务较为繁重。对于软件的依存大，对操作者的软件水平有较为高的要求。方案比较与选择：第一种方案优点：（1）采用硬件解码，由解码芯片自动输出所接收取的数值。（2）不需要繁琐的程序定义和解码程序。（3）对操作者的软件要求相对较低。更适合实验的考察和各学科知识的融合。第一种方案缺点：（1）硬件电路较为复杂。（2）经济型相...
