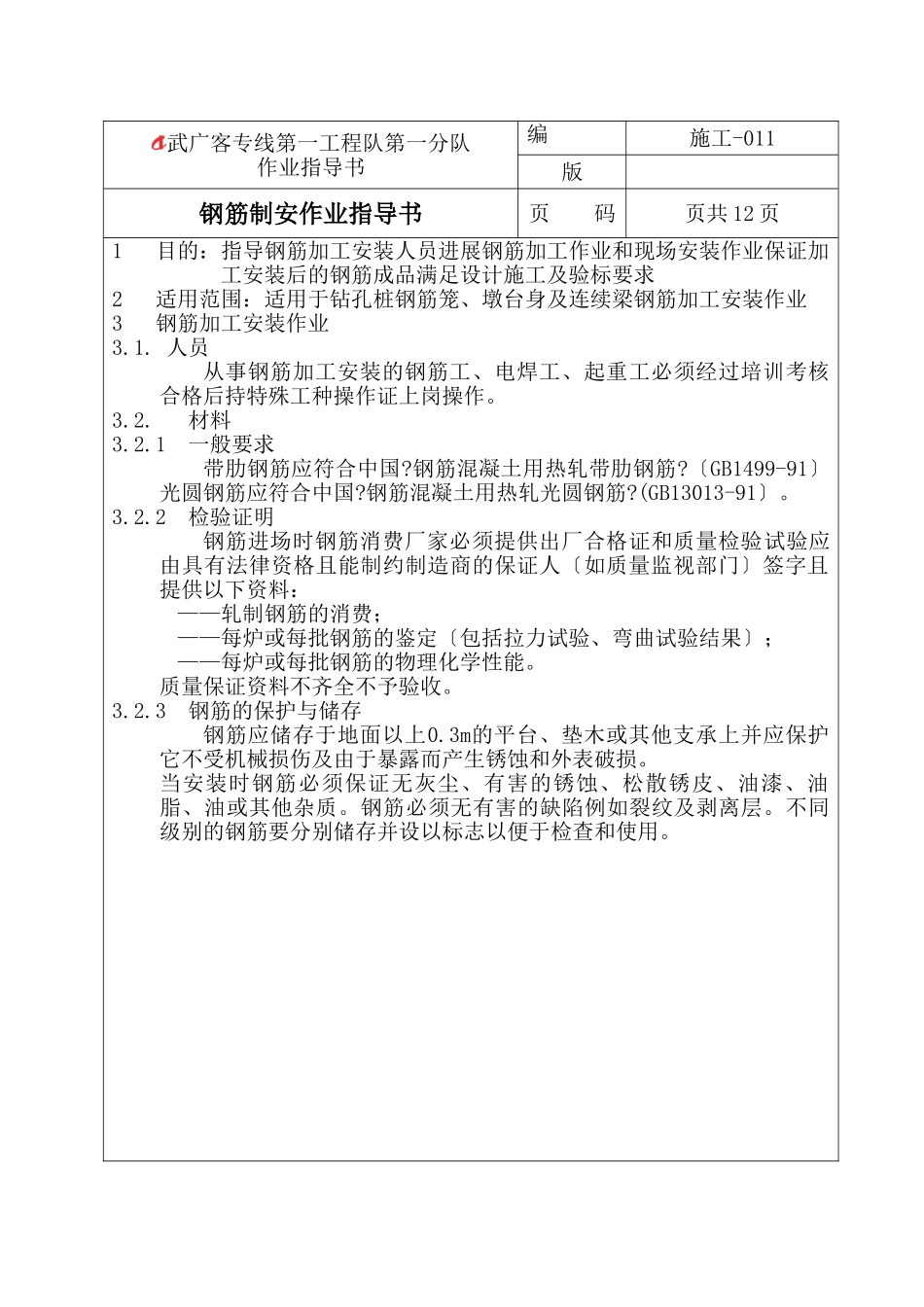

武广客专线第一工程队第一分队作业指导书编施工-011版钢筋制安作业指导书页码页共12页1目的：指导钢筋加工安装人员进展钢筋加工作业和现场安装作业保证加工安装后的钢筋成品满足设计施工及验标要求2适用范围：适用于钻孔桩钢筋笼、墩台身及连续梁钢筋加工安装作业3钢筋加工安装作业3.1.人员从事钢筋加工安装的钢筋工、电焊工、起重工必须经过培训考核合格后持特殊工种操作证上岗操作。3.2.材料3.2.1一般要求带肋钢筋应符合中国?钢筋混凝土用热轧带肋钢筋?〔GB1499-91〕光圆钢筋应符合中国?钢筋混凝土用热轧光圆钢筋?(GB13013-91〕。3.2.2检验证明钢筋进场时钢筋消费厂家必须提供出厂合格证和质量检验试验应由具有法律资格且能制约制造商的保证人〔如质量监视部门〕签字且提供以下资料：——轧制钢筋的消费；——每炉或每批钢筋的鉴定〔包括拉力试验、弯曲试验结果〕；——每炉或每批钢筋的物理化学性能。质量保证资料不齐全不予验收。3.2.3钢筋的保护与储存钢筋应储存于地面以上0.3m的平台、垫木或其他支承上并应保护它不受机械损伤及由于暴露而产生锈蚀和外表破损。当安装时钢筋必须保证无灰尘、有害的锈蚀、松散锈皮、油漆、油脂、油或其他杂质。钢筋必须无有害的缺陷例如裂纹及剥离层。不同级别的钢筋要分别储存并设以标志以便于检查和使用。编制复核日年月日武广客专线第一工程队第一分队作业指导书编施工-011版钢筋制安作业指导书页码第2页共12页3.2.4识别标志在检验以前每批钢筋应具有易识别的标签。标签上标明制造商试验及批或者其他识别该批钢筋的证明。3.2.5试样及试验提供钢筋时必须有工厂质量合格证书否那么不得使用于工程中。当钢筋直径超过12mm时应进展机械性能及可焊性性能试验。进场后的钢筋每批〔同一规格、同一炉重量不超过60t〕内任选三根钢筋各截取一组试样每组3个试件一个试件用于拉力试验〔屈从强度、抗拉强度及延伸率〕一个试件用于冷弯试验一个试件用于可焊性试验。焊接接头的力学性能检验以同级别、同规格、同接头型式和同一焊工完成的每200个接头为一批。假如有一个试件试验失败或不符合要求另取两倍数量的试样重做各项试验．在第二次试验中假设有一项指标不符合要求那么该批钢筋即为不合格。3.3机具设备每个钢筋加工场装备一套如下钢筋加工机具设备钢筋切断机：1台；钢筋弯曲机：2台；钢筋对焊机：1台；交流电焊机：12台；3.4钢筋加工制作3.4.1钢筋下料应先切掉钢材外观有缺陷的局部。不带弯钩的钢筋下料长度误差为±15mm带弯钩及弯折钢筋下料长度误差为±1d〔d为钢筋直径〕注意图纸标注尺寸系指钢筋轴线中心到中心的尺寸钢筋端部带有弯钩者其标注尺寸系自弯钩外皮切线与钢筋轴线交点算。3.4.2钢筋的加工应符合设计、技术交底要求。当设计、技术交底未提出要求时应符合以下规定：⑴受拉热轧光圆钢筋的末端应作180°弯钩其弯曲直径dm不得小编制复核日年月日武广客专线第一工程队第一分队作业指导书编施工-011版钢筋制安作业指导书页码第3页共12页于钢筋直径的2.5倍钩端应留有不小于钢筋直径3倍的直线段〔图3.4.2-1〕。⑵受拉热轧光圆和带肋钢筋的末端当设计要求采用直角形弯钩时直钩的弯曲直径dm不得小于钢筋直径的5倍钩端应留有不小于钢筋直径3倍的直线段〔图3.4.2-2〕。⑶弯起钢筋应弯成平滑的曲线其弯曲半径不得小于钢筋直径的10倍〔光圆钢筋〕或12倍〔带肋钢筋〕〔图3.4.2-3〕。⑷用光圆钢筋制成的箍筋其末端应作不小于90°的弯钩有抗震等特殊要求的构造应作135°或180°的弯钩〔图3.4.2-4〕；弯钩的弯曲直径应大于受力钢筋直径且不得小于箍筋直径的2.5倍；弯钩端直线段的长度一般构造不得小于箍筋直径的5倍有抗震等特殊要求的构造不得小于箍筋直径的10倍。图3.4.2-1180○弯钩图3.4.2-2直角形弯钩图3.4.2-3弯起钢筋图3.4.2-4箍筋末端弯钩编制复核日年月日武广客专线第一工程队第一分队编施工-011作业指导书版钢筋制安作业指导书页码第4页共12页表3.4.2钢筋加工允许偏向和检验序名称允许偏向〔mm〕检验1受力钢筋顺长度方向的全长±10尺量2弯起钢筋的弯折位置203箍筋内净尺寸±53.4.3钢筋接头应设置在承受应力较小处并应分分布置。配置在“同一截面〞内...
