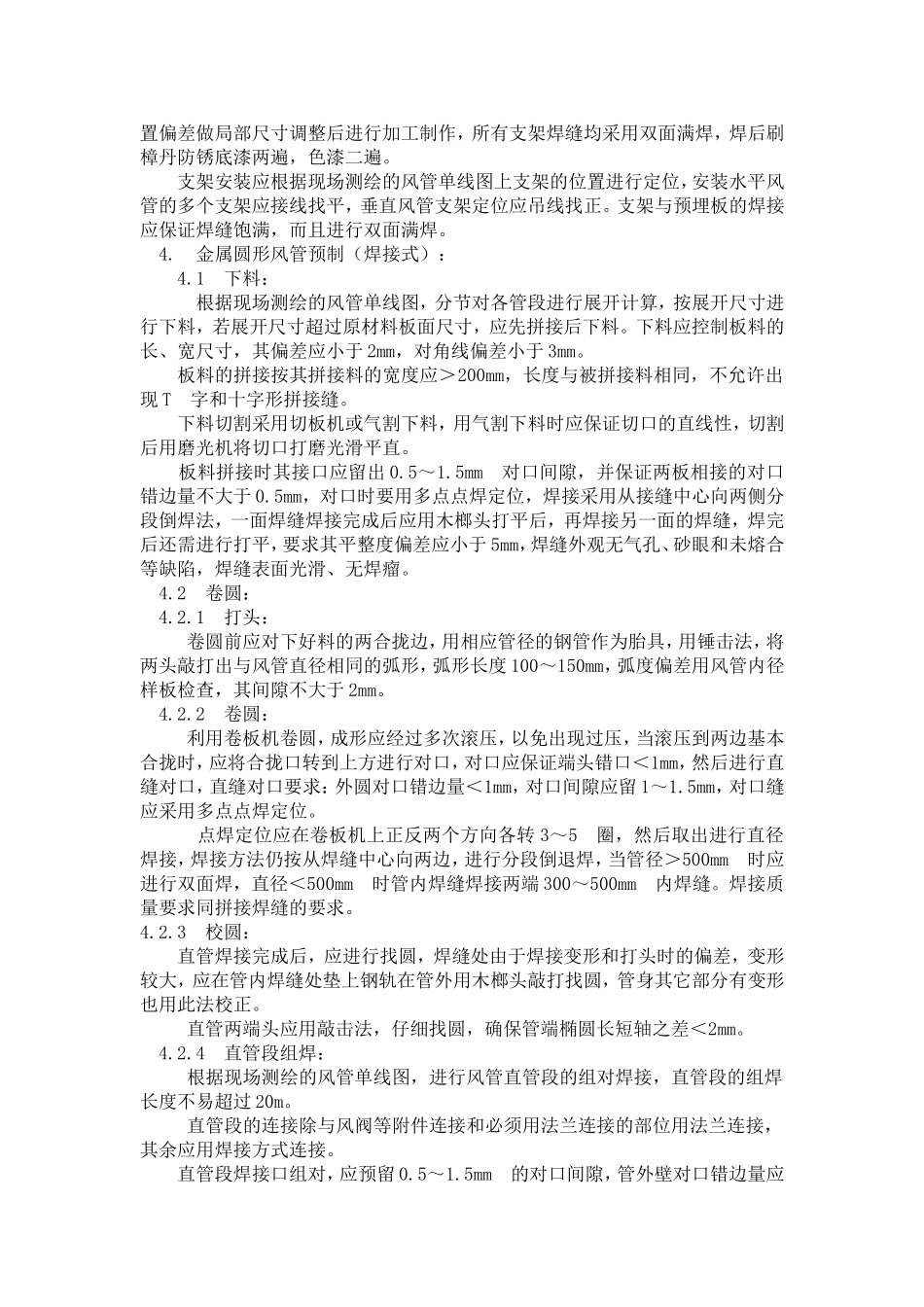

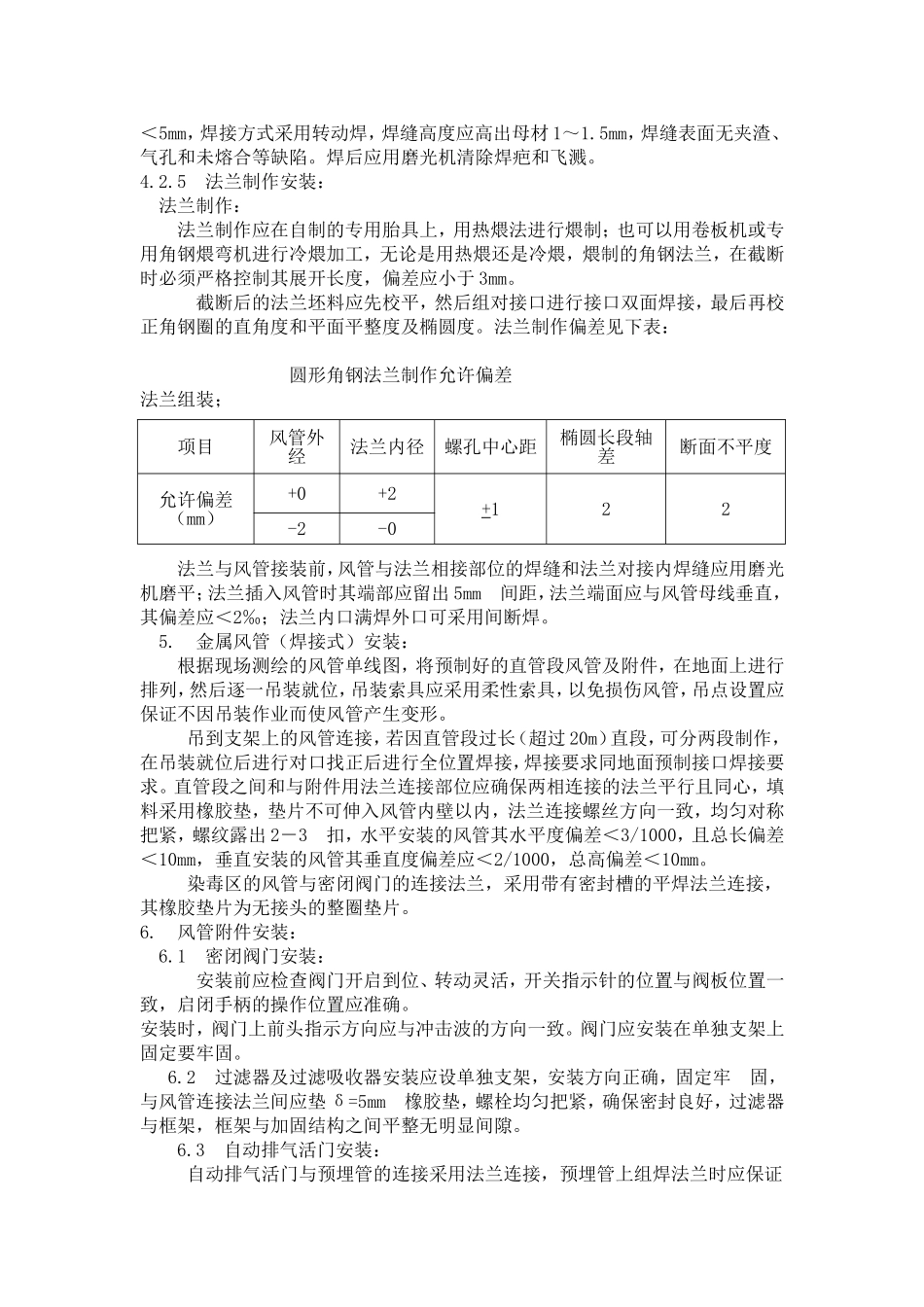

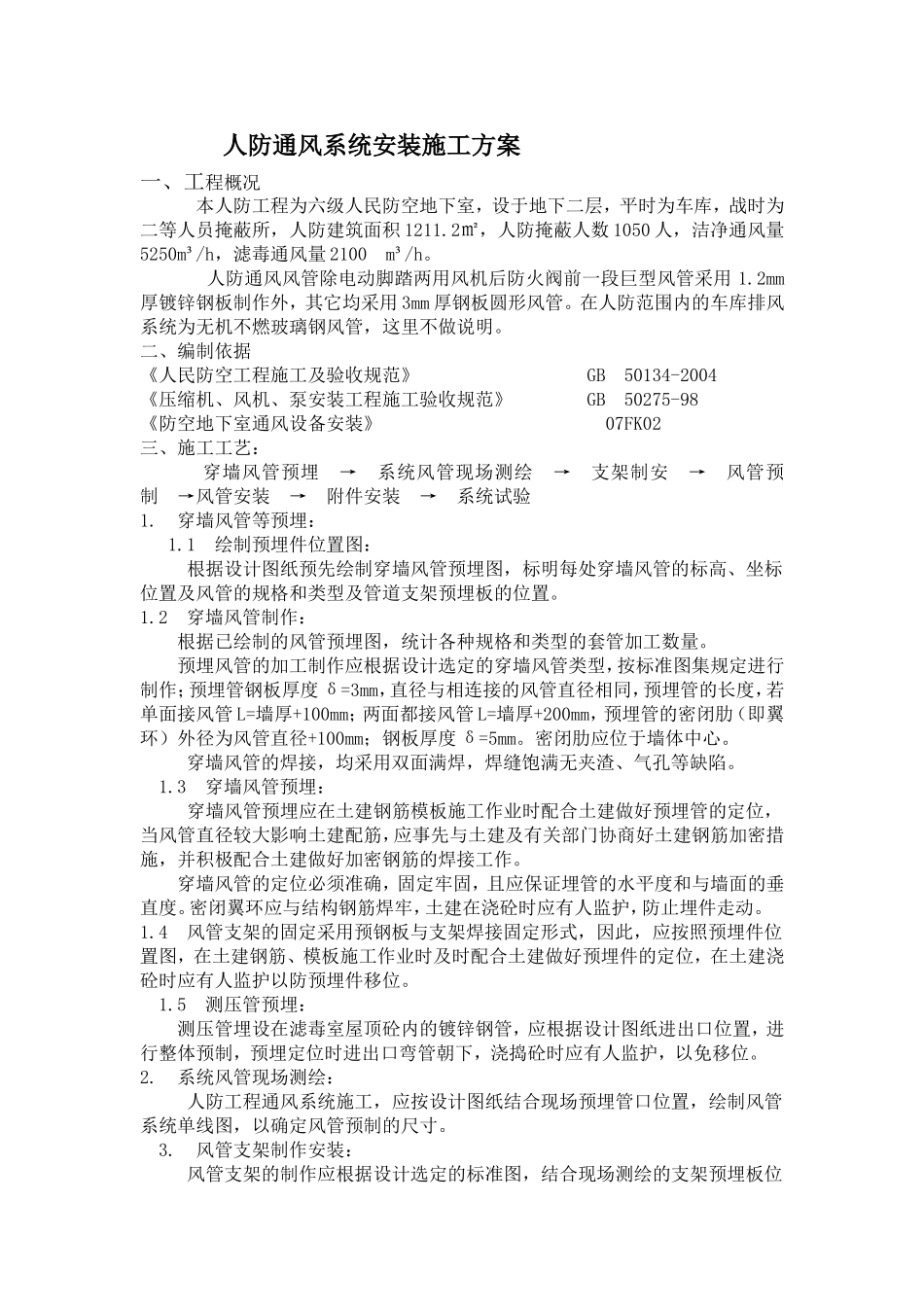

人防通风系统安装施工方案一、工程概况本人防工程为六级人民防空地下室，设于地下二层，平时为车库，战时为二等人员掩蔽所，人防建筑面积1211.2㎡，人防掩蔽人数1050人，洁净通风量5250m³/h，滤毒通风量2100m³/h。人防通风风管除电动脚踏两用风机后防火阀前一段巨型风管采用1.2mm厚镀锌钢板制作外，其它均采用3mm厚钢板圆形风管。在人防范围内的车库排风系统为无机不燃玻璃钢风管，这里不做说明。二、编制依据《人民防空工程施工及验收规范》GB50134-2004《压缩机、风机、泵安装工程施工验收规范》GB50275-98《防空地下室通风设备安装》07FK02三、施工工艺：穿墙风管预埋→系统风管现场测绘→支架制安→风管预制→风管安装→附件安装→系统试验1.穿墙风管等预埋：1.1绘制预埋件位置图：根据设计图纸预先绘制穿墙风管预埋图，标明每处穿墙风管的标高、坐标位置及风管的规格和类型及管道支架预埋板的位置。1.2穿墙风管制作：根据已绘制的风管预埋图，统计各种规格和类型的套管加工数量。预埋风管的加工制作应根据设计选定的穿墙风管类型，按标准图集规定进行制作；预埋管钢板厚度δ=3mm，直径与相连接的风管直径相同，预埋管的长度，若单面接风管L=墙厚+100mm；两面都接风管L=墙厚+200mm，预埋管的密闭肋（即翼环）外径为风管直径+100mm；钢板厚度δ=5mm。密闭肋应位于墙体中心。穿墙风管的焊接，均采用双面满焊，焊缝饱满无夹渣、气孔等缺陷。1.3穿墙风管预埋：穿墙风管预埋应在土建钢筋模板施工作业时配合土建做好预埋管的定位，当风管直径较大影响土建配筋，应事先与土建及有关部门协商好土建钢筋加密措施，并积极配合土建做好加密钢筋的焊接工作。穿墙风管的定位必须准确，固定牢固，且应保证埋管的水平度和与墙面的垂直度。密闭翼环应与结构钢筋焊牢，土建在浇砼时应有人监护，防止埋件走动。1.4风管支架的固定采用预钢板与支架焊接固定形式，因此，应按照预埋件位置图，在土建钢筋、模板施工作业时及时配合土建做好预埋件的定位，在土建浇砼时应有人监护以防预埋件移位。1.5测压管预埋：测压管埋设在滤毒室屋顶砼内的镀锌钢管，应根据设计图纸进出口位置，进行整体预制，预埋定位时进出口弯管朝下，浇捣砼时应有人监护，以免移位。2.系统风管现场测绘：人防工程通风系统施工，应按设计图纸结合现场预埋管口位置，绘制风管系统单线图，以确定风管预制的尺寸。3.风管支架制作安装：风管支架的制作应根据设计选定的标准图，结合现场测绘的支架预埋板位置偏差做局部尺寸调整后进行加工制作，所有支架焊缝均采用双面满焊，焊后刷樟丹防锈底漆两遍，色漆二遍。支架安装应根据现场测绘的风管单线图上支架的位置进行定位，安装水平风管的多个支架应接线找平，垂直风管支架定位应吊线找正。支架与预埋板的焊接应保证焊缝饱满，而且进行双面满焊。4.金属圆形风管预制（焊接式）：4.1下料：根据现场测绘的风管单线图，分节对各管段进行展开计算，按展开尺寸进行下料，若展开尺寸超过原材料板面尺寸，应先拼接后下料。下料应控制板料的长、宽尺寸，其偏差应小于2mm，对角线偏差小于3mm。板料的拼接按其拼接料的宽度应＞200mm，长度与被拼接料相同，不允许出现T字和十字形拼接缝。下料切割采用切板机或气割下料，用气割下料时应保证切口的直线性，切割后用磨光机将切口打磨光滑平直。板料拼接时其接口应留出0.5～1.5mm对口间隙，并保证两板相接的对口错边量不大于0.5mm，对口时要用多点点焊定位，焊接采用从接缝中心向两侧分段倒焊法，一面焊缝焊接完成后应用木榔头打平后，再焊接另一面的焊缝，焊完后还需进行打平，要求其平整度偏差应小于5mm，焊缝外观无气孔、砂眼和未熔合等缺陷，焊缝表面光滑、无焊瘤。4.2卷圆：4.2.1打头：卷圆前应对下好料的两合拢边，用相应管径的钢管作为胎具，用锤击法，将两头敲打出与风管直径相同的弧形，弧形长度100～150mm，弧度偏差用风管内径样板检查，其间隙不大于2mm。4.2.2卷圆：利用卷板机卷圆，成形应经过多次滚压，以免出现过压，当滚压到两边基本合拢时，应将合拢口转到上方进行对口，对口应保证端头错口＜1mm，然后进行直缝对口，直缝对口要求：...
