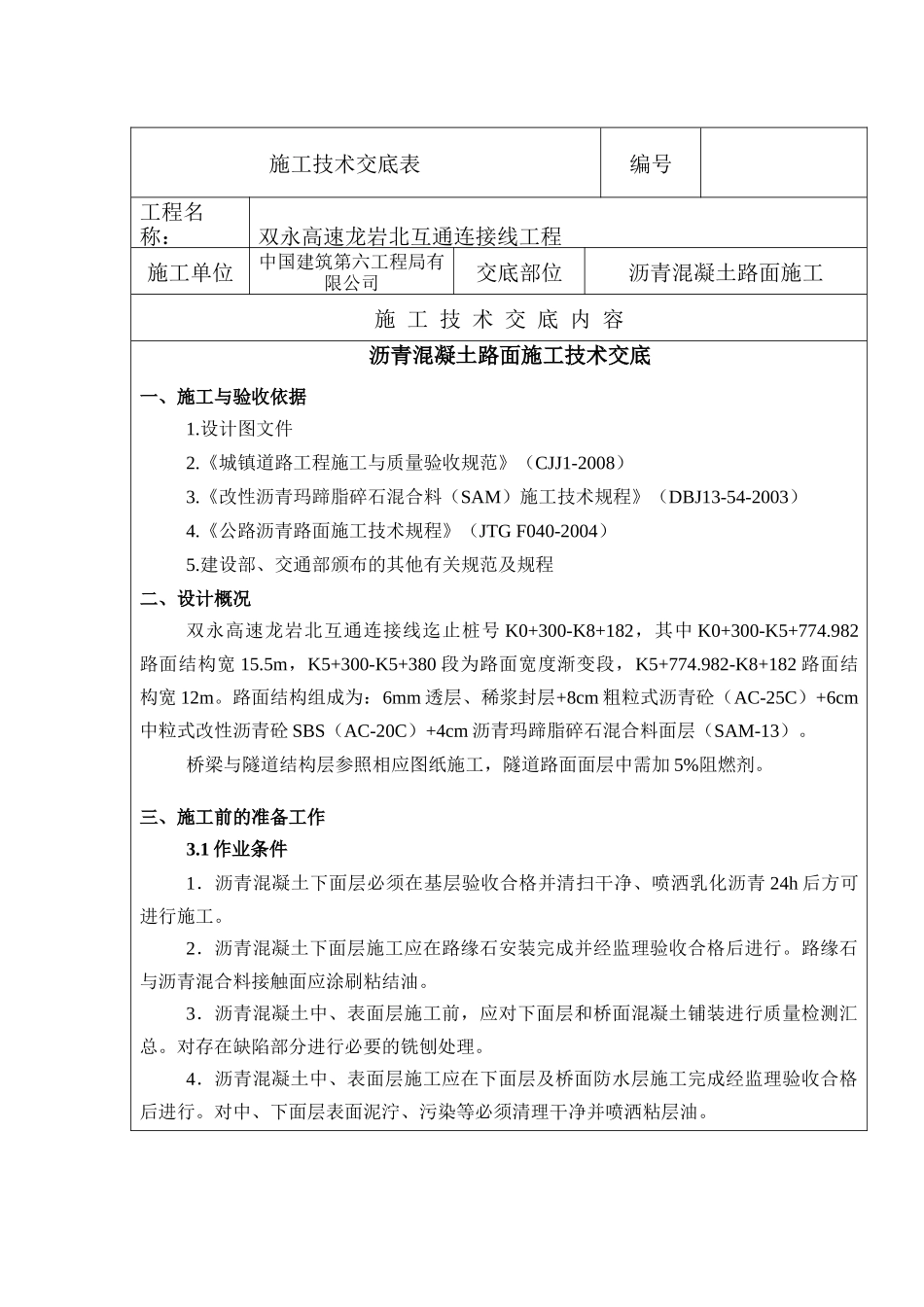

施工技术交底表施工技术交底表编号工程名称：双永高速龙岩北互通连接线工程施工单位中国建筑第六工程局有限公司交底部位沥青混凝土路面施工施工技术交底内容沥青混凝土路面施工技术交底一、施工与验收依据1.设计图文件2.《城镇道路工程施工与质量验收规范》（CJJ1-2008）3.《改性沥青玛蹄脂碎石混合料（SAM）施工技术规程》（DBJ13-54-2003）4.《公路沥青路面施工技术规程》（JTGF040-2004）5.建设部、交通部颁布的其他有关规范及规程二、设计概况双永高速龙岩北互通连接线迄止桩号K0+300-K8+182，其中K0+300-K5+774.982路面结构宽15.5m，K5+300-K5+380段为路面宽度渐变段，K5+774.982-K8+182路面结构宽12m。路面结构组成为：6mm透层、稀浆封层+8cm粗粒式沥青砼（AC-25C）+6cm中粒式改性沥青砼SBS（AC-20C）+4cm沥青玛蹄脂碎石混合料面层（SAM-13）。桥梁与隧道结构层参照相应图纸施工，隧道路面面层中需加5%阻燃剂。三、施工前的准备工作3.1作业条件1．沥青混凝土下面层必须在基层验收合格并清扫干净、喷洒乳化沥青24h后方可进行施工。2．沥青混凝土下面层施工应在路缘石安装完成并经监理验收合格后进行。路缘石与沥青混合料接触面应涂刷粘结油。3．沥青混凝土中、表面层施工前，应对下面层和桥面混凝土铺装进行质量检测汇总。对存在缺陷部分进行必要的铣刨处理。4．沥青混凝土中、表面层施工应在下面层及桥面防水层施工完成经监理验收合格后进行。对中、下面层表面泥泞、污染等必须清理干净并喷洒粘层油。5．施工前对各种施工机具做全面检查，经调试证明处于性能良好状态，机械数量足够，施工能力配套，重要机械宜有备用设备。3.2施工测量1.沥青路面施工前对水泥稳定层全面复测，并与施工班组联测验收水泥稳定基层高程。2.测量根据设计图布设控制桩，直线段桩距为10m，曲线段桩距为5m，并根据沥青砼的松铺系数标识出摊铺厚度。3.3材料要求1.热拌沥青混合料应符合《公路沥青路面施工技术规范》（JTGF040-2004）、《城镇道路工程施工与质量验收规范》（CJJ1-2008）的有关规定。2.沥青砼混合料采用热拌热铺法施工，混合料最佳沥青用量应通过马歇尔试验确定。3.SMA路面施工前，应根据当地集料进行配合比试验，确定SMA的配合比。SMA沥青路面的骨料应采用辉绿岩反击破碎石，其磨光值应不小于42，沥青与矿料的粘附性≥4，最大粒径不超过16mm。沥青采用SBS进口改性沥青，其针入度、粘度等指标应符合有关技术规范要求，且油石比不宜小于6.2%。纤维稳定剂采用木质素纤维，用量为混合料总质量的0.3%。4.中、下面层的AC-20C，AC-25C沥青混凝土骨料应采用花岗岩反击破碎石。5.透层油浇洒温度不低于70度。3.4机具设备1．主要机械设备(1)2台履带式沥青混凝土摊铺机。(2)压实机械：6~14t双轮钢筒振动压路机，16~20t轮胎式压路机，1~2t手扶式小型振动压路机。(3)其他机械：铣刨机、运输车、铲车、水车、路面切缝机。2．施工及检测工具(1)施工工具：平铁锨、耙子、小火车、浮动机准梁、筛子、墩锤、烙铁、手锤、测墩、铝合金导梁、钎子、绕线支架、紧线器、喷灯。(2)检测工具：3m直尺、测平车、取芯机、数显测温计、水准仪、经纬仪、钢尺等。四、沥青砼施工4.1工艺流程4.2运输使用15t自卸汽车运输。从拌和机向运料车上放料时，每卸一锅混合料挪动一下汽车位置，以减少粗细集料的离析现象。自卸汽车运输能力比拌和能力和摊铺速度有所富余，开始摊铺前排在施工现场等候卸料的运料车要有3～5辆，施工过程中摊铺机前方一般安排运料车等候卸料，运输时必须用蓬布、草帘或其它覆盖物加以覆盖，以防热量散失，保证达到现场时混合料温度：改性沥青混凝土不低于160℃。4.3摊铺1.使用2台履带式沥青混凝土摊铺机进行摊铺作业。单幅全宽两次摊铺成型，两台摊铺机前后错开10～20m，呈梯队方式同步摊铺，两幅之间应有50cm左右宽度的搭接，并躲开车轮迹带，上下层搭接位置宜错开200mm以上。2.摊铺机开机前应提前0.5～1h预热烫平板不低于100℃。烫平板加宽连接应仔细调节至摊铺的混合料没有明显的离析痕迹。3.摊铺线的放样采用一台摊铺机时，挂双线控制。采用两台摊铺机时，摊铺机靠边的一侧挂线，中间用导向支架进...
