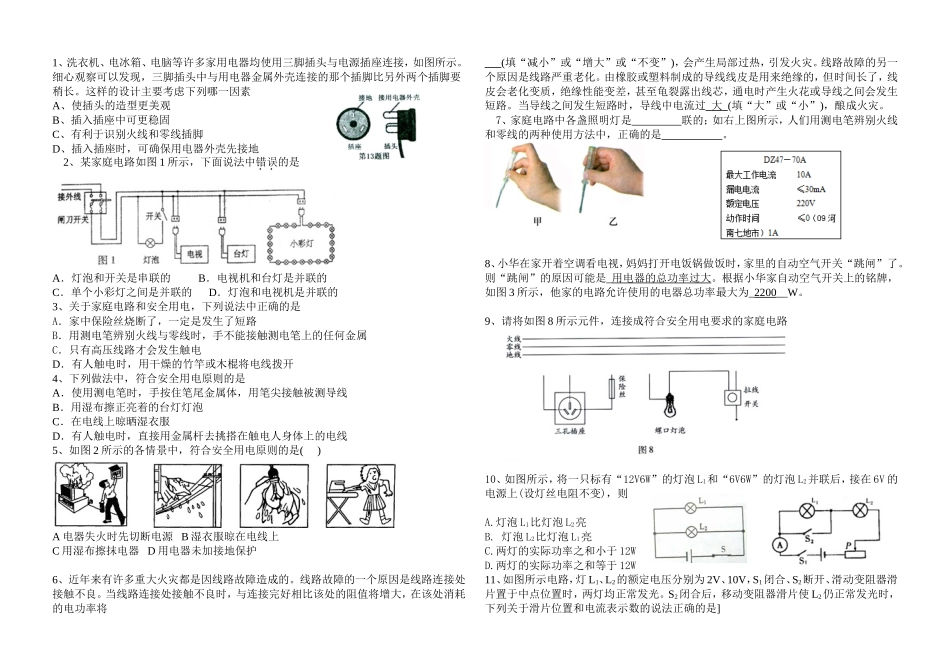

1、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素A、使插头的造型更美观B、插入插座中可更稳固C、有利于识别火线和零线插脚D、插入插座时，可确保用电器外壳先接地2、某家庭电路如图1所示，下面说法中错误的是A．灯泡和开关是串联的B．电视机和台灯是并联的C．单个小彩灯之间是并联的D．灯泡和电视机是并联的3、关于家庭电路和安全用电，下列说法中正确的是A．家中保险丝烧断了，一定是发生了短路B．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属C．只有高压线路才会发生触电D．有人触电时，用干燥的竹竿或木棍将电线拨开4、下列做法中，符合安全用电原则的是A．使用测电笔时，手按住笔尾金属体，用笔尖接触被测导线B．用湿布擦正亮着的台灯灯泡C．在电线上晾晒湿衣服D．有人触电时，直接用金属杆去挑搭在触电人身体上的电线5、如图2所示的各情景中，符合安全用电原则的是()A电器失火时先切断电源B湿衣服晾在电线上C用湿布擦抹电器D用电器未加接地保护6、近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将(填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过大(填“大”或“小”)，酿成火灾。7、家庭电路中各盏照明灯是联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是。8、小华在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了。则“跳闸”的原因可能是_用电器的总功率过大。根据小华家自动空气开关上的铭牌，如图3所示，他家的电路允许使用的电器总功率最大为_2200__W。9、请将如图8所示元件，连接成符合安全用电要求的家庭电路10、如图所示，将一只标有“12V6W”的灯泡L1和“6V6W”的灯泡L2并联后，接在6V的电源上(设灯丝电阻不变)，则A.灯泡L1比灯泡L2亮B.灯泡L2比灯泡L1亮C.两灯的实际功率之和小于12WD.两灯的实际功率之和等于12W11、如图所示电路，灯L1、L2的额定电压分别为2V、10V，S1闭合、S2断开、滑动变阻器滑片置于中点位置时，两灯均正常发光。S2闭合后，移动变阻器滑片使L2仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是]A．滑片在中点右侧，电流表示数变小B．滑片在中点左侧，电流表示数变大C．滑片在中点右侧，电流表示数不变D．滑片在中点左侧，电流表示数不变12、如图所示，小灯泡规格为“6V3．6W”(灯丝电阻不变)，闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0．6A；当滑片P移至b端时，电压表示数为4V，则……()A．小灯泡灯丝电阻是6ΩB．电源电压是10VC．滑动变阻器最大阻值是10ΩD．滑片P位于b端时．滑动变阻器消耗的功率是0．8W13、如图所示，标有“4V1W”的小灯泡与一个滑动变阻器串联接到10V的电源上。当滑动变阻器的滑片P移到中点时，灯泡恰好能正常发光，则此时电流表的示数为_A。滑动变阻器的最大电阻为Ω．14、明家中有一个具有保温功能的电饭锅，从它的说明书上收集到如下表中的数据，电饭锅的电路原理图如图18所示。请问：(1)当开关S断开时，该电饭锅是处于保温状态还是加热状态？(2)该电饭锅正常加热时，电路中的电流是多大？(3)电路中电阻R1、R2的阻值各是多大？(4)若在傍晚用电高峰期，电路中的实际电压只有200V，则此时该电饭锅在加热状态的实际功率是多大？（计算结果保留整数）：15、热饮水机有加热和保温两种工作状态(由机内温控开关S0自动控制），饮水机加热内胆里的水温达到90℃时，温控开关就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关又会自动闭合重新加热。从说明书上收集到的数据及电路原理图如下（1）当热水箱里的水（...
