山东省德州市乐陵一中高中物理 3.3 几种常见的磁场学案（一）新人教版选修3-1VIP专享VIP免费

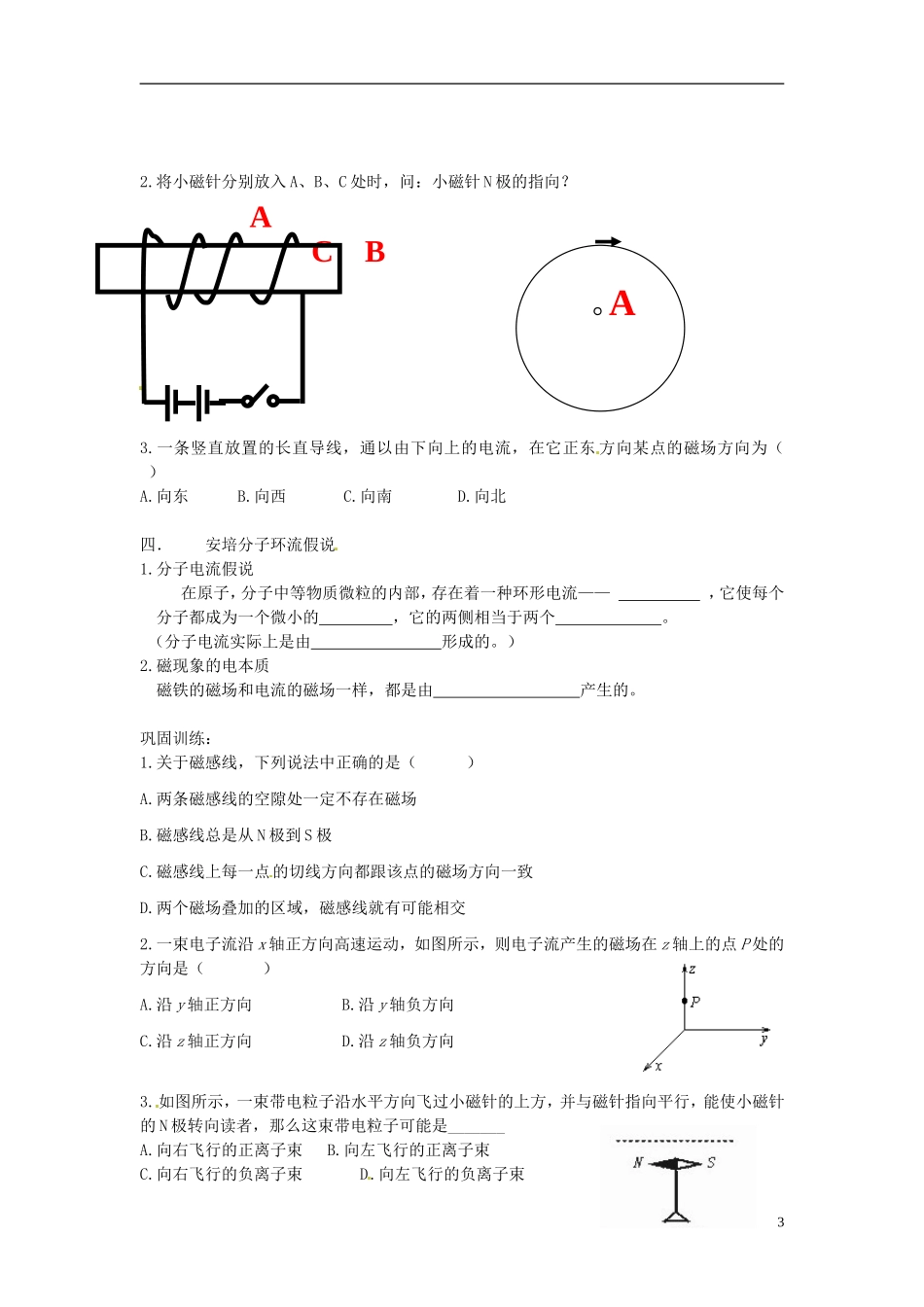

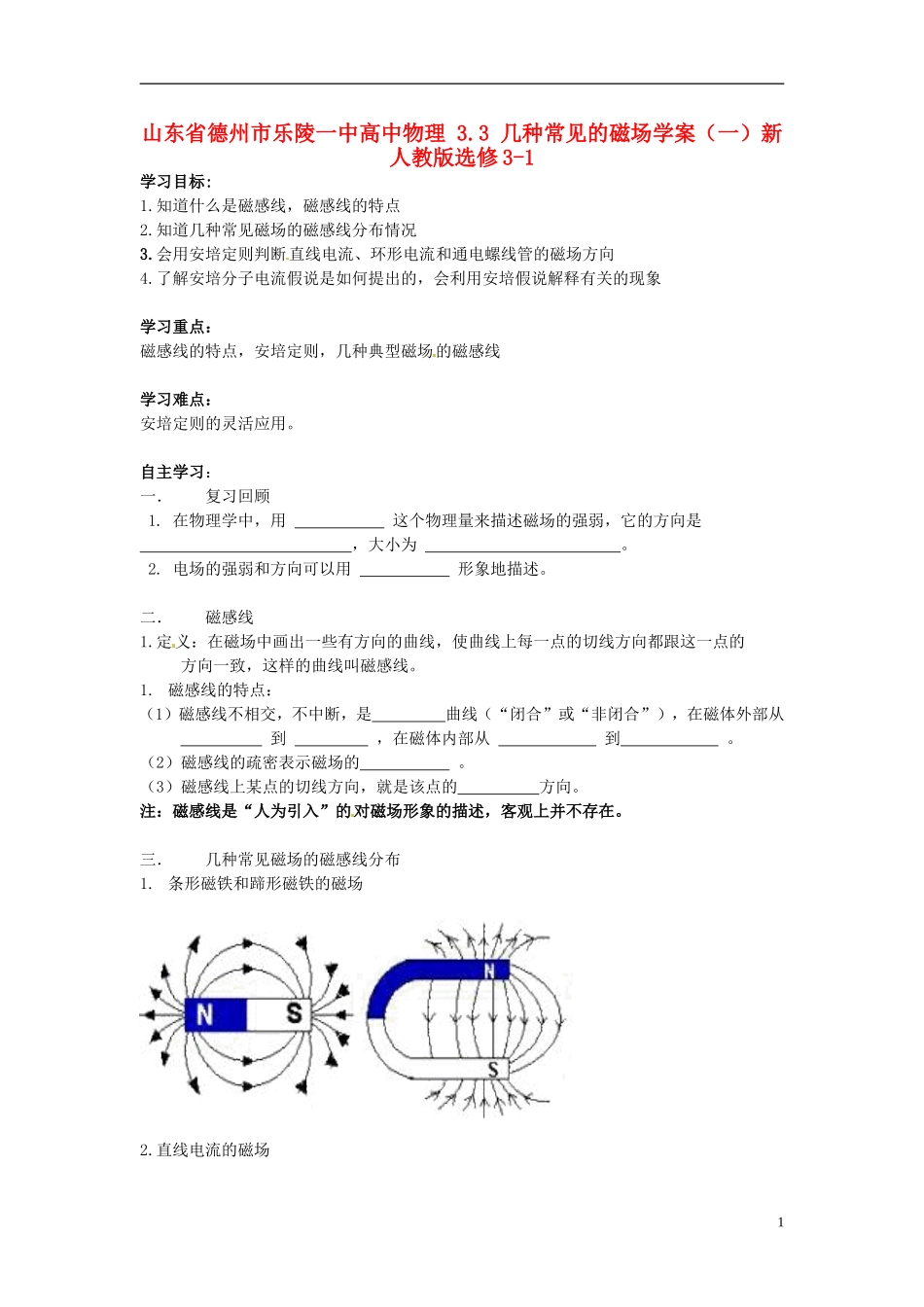

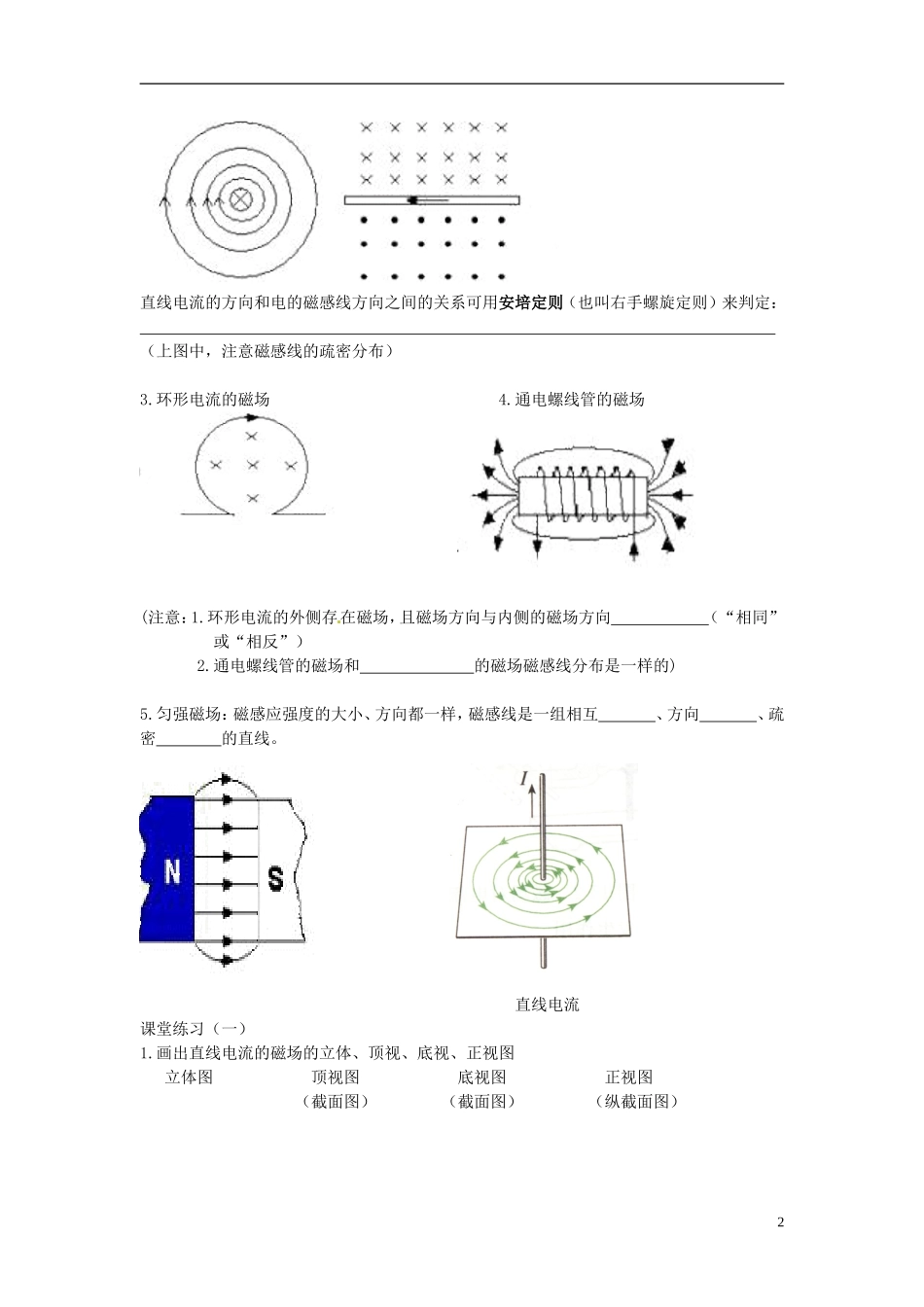

山东省德州市乐陵一中高中物理3.3几种常见的磁场学案（一）新人教版选修3-1学习目标:1.知道什么是磁感线，磁感线的特点2.知道几种常见磁场的磁感线分布情况3.会用安培定则判断直线电流、环形电流和通电螺线管的磁场方向4.了解安培分子电流假说是如何提出的，会利用安培假说解释有关的现象学习重点：磁感线的特点，安培定则，几种典型磁场的磁感线学习难点：安培定则的灵活应用。自主学习：一．复习回顾1.在物理学中，用这个物理量来描述磁场的强弱，它的方向是，大小为。2.电场的强弱和方向可以用形象地描述。二．磁感线1.定义：在磁场中画出一些有方向的曲线，使曲线上每一点的切线方向都跟这一点的方向一致，这样的曲线叫磁感线。1.磁感线的特点：（1）磁感线不相交，不中断，是曲线（“闭合”或“非闭合”），在磁体外部从到，在磁体内部从到。（2）磁感线的疏密表示磁场的。（3）磁感线上某点的切线方向，就是该点的方向。注：磁感线是“人为引入”的对磁场形象的描述，客观上并不存在。三．几种常见磁场的磁感线分布1.条形磁铁和蹄形磁铁的磁场2.直线电流的磁场1直线电流的方向和电的磁感线方向之间的关系可用安培定则（也叫右手螺旋定则）来判定：（上图中，注意磁感线的疏密分布）3.环形电流的磁场4.通电螺线管的磁场(注意：1.环形电流的外侧存在磁场，且磁场方向与内侧的磁场方向（“相同”或“相反”）2.通电螺线管的磁场和的磁场磁感线分布是一样的)5.匀强磁场：磁感应强度的大小、方向都一样，磁感线是一组相互、方向、疏密的直线。直线电流课堂练习（一）1.画出直线电流的磁场的立体、顶视、底视、正视图立体图顶视图底视图正视图（截面图）（截面图）（纵截面图）22.将小磁针分别放入A、B、C处时，问：小磁针N极的指向？3.一条竖直放置的长直导线，通以由下向上的电流，在它正东方向某点的磁场方向为（）A.向东B.向西C.向南D.向北四．安培分子环流假说1.分子电流假说在原子，分子中等物质微粒的内部，存在着一种环形电流——，它使每个分子都成为一个微小的，它的两侧相当于两个。（分子电流实际上是由形成的。）2.磁现象的电本质磁铁的磁场和电流的磁场一样，都是由产生的。巩固训练：1.关于磁感线，下列说法中正确的是（）A.两条磁感线的空隙处一定不存在磁场B.磁感线总是从N极到S极C.磁感线上每一点的切线方向都跟该点的磁场方向一致D.两个磁场叠加的区域，磁感线就有可能相交2.一束电子流沿x轴正方向高速运动，如图所示，则电子流产生的磁场在z轴上的点P处的方向是（）A.沿y轴正方向B.沿y轴负方向C.沿z轴正方向D.沿z轴负方向3.如图所示，一束带电粒子沿水平方向飞过小磁针的上方，并与磁针指向平行，能使小磁针的N极转向读者，那么这束带电粒子可能是_______A.向右飞行的正离子束B.向左飞行的正离子束C.向右飞行的负离子束D.向左飞行的负离子束3ACB。A4.如图所示，一个正电子沿着逆时针方向做匀速圆周运动，则此正电子的运动（）A．不产生磁场B．产生磁场，圆心处的磁场方向垂直纸面向里C.产生磁场，圆心处的磁场方向垂直纸面向外D.只有圆周内侧产生磁场5.关于磁现象的电本质，下列说法中正确的是_______A.磁与电紧密联系，有磁必有电，有电必有磁B.不管是磁体的磁场还是电流的磁场都起源于电荷的运动C.永久磁铁的磁性不是由运动电荷产生的D.根据安培假说可知，磁体内分子电流总是存在的，因此，任何磁体都不会失去磁性4+e.
