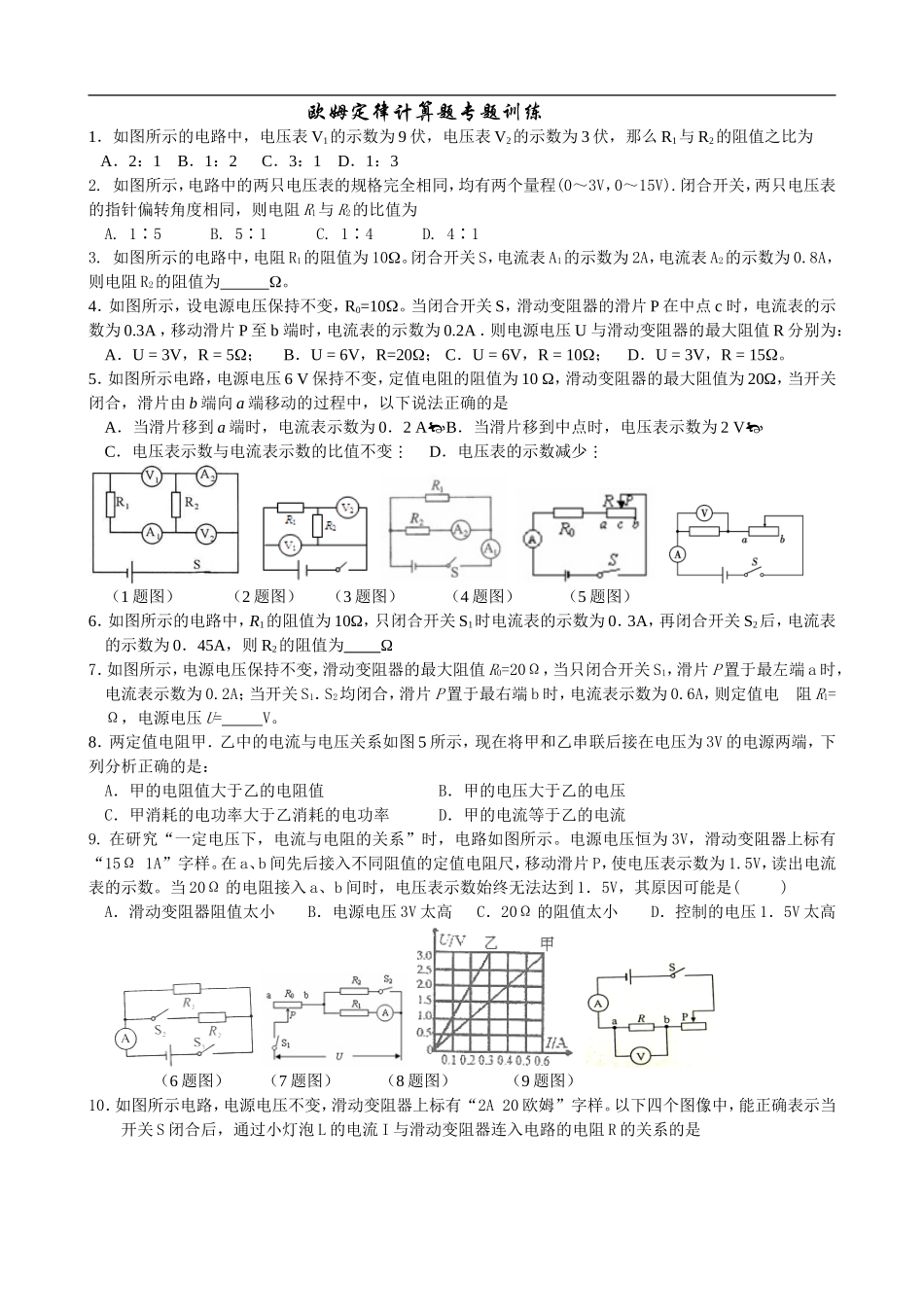

欧姆定律计算题专题训练1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1B．1：2C．3：1D．1：32.如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为A.1∶5B.5∶1C.1∶4D.4∶13.如图所示的电路中，电阻R1的阻值为10。闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为。4．如图所示，设电源电压保持不变，R0=10。当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为：A．U=3V，R=5；B．U=6V，R=20；C．U=6V，R=10；D．U=3V，R=15。5．如图所示电路，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0．2AB．当滑片移到中点时，电压表示数为2VC．电压表示数与电流表示数的比值不变D．电压表的示数减少（1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1=Ω，电源电压U=V。8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样。在a、b间先后接入不同阻值的定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是()A．滑动变阻器阻值太小B．电源电压3V太高C．20Ω的阻值太小D．控制的电压1．5V太高（6题图）（7题图）（8题图）（9题图）10．如图所示电路，电源电压不变，滑动变阻器上标有“2A20欧姆”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是11．在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样。在a、b间先后接入不同阻值的定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是()A．滑动变阻器阻值太小B．电源电压3V太高C．20Ω的阻值太小D．控制的电压1．5V太高12．如图所示，是用电流表A、单刀双掷开关S、电阻箱R＇和已知电阻Ro来测量未知电阻Rx阻值的电路图现将开关S拨到a，此时电流表的示数为I；再将开关S拨到b，调节电阻箱R＇的阻值。当电流表的示数为时，电阻箱的阻值为R，则被测电阻Rx的阻值为CA．B．ＲC．D．13．甲、乙两地相距40千米，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0．2欧。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为3．0伏时，电流表的示数为0．5安，则短路位置离甲地的距离为（）A．10千米B．15千米C.30千米D．40千米（11题图）（12题图）（13题图）14．如图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？15．如图所示的电路中，电源电压为3V，开关闭合后，通过R1的电流为0.2A，通过R2的电流为0.3A。求：（1）电流表A的示数；（2）R1和R2并联后的总电阻。16．如图所示的电路中，电源电压保持不变，电阻R1=30Ω。当开关S1闭合、S2断开时，电流表的示数为0....
