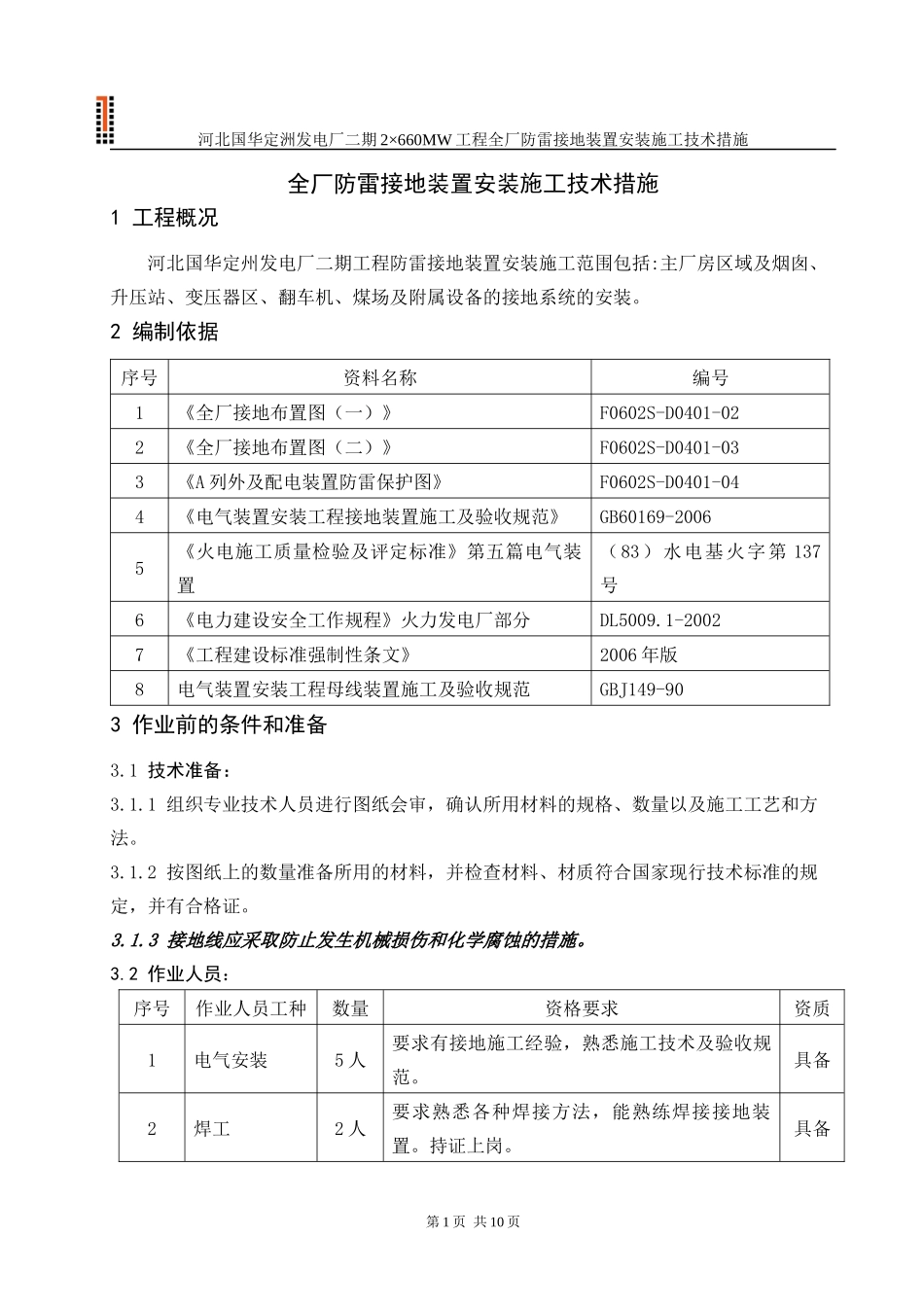

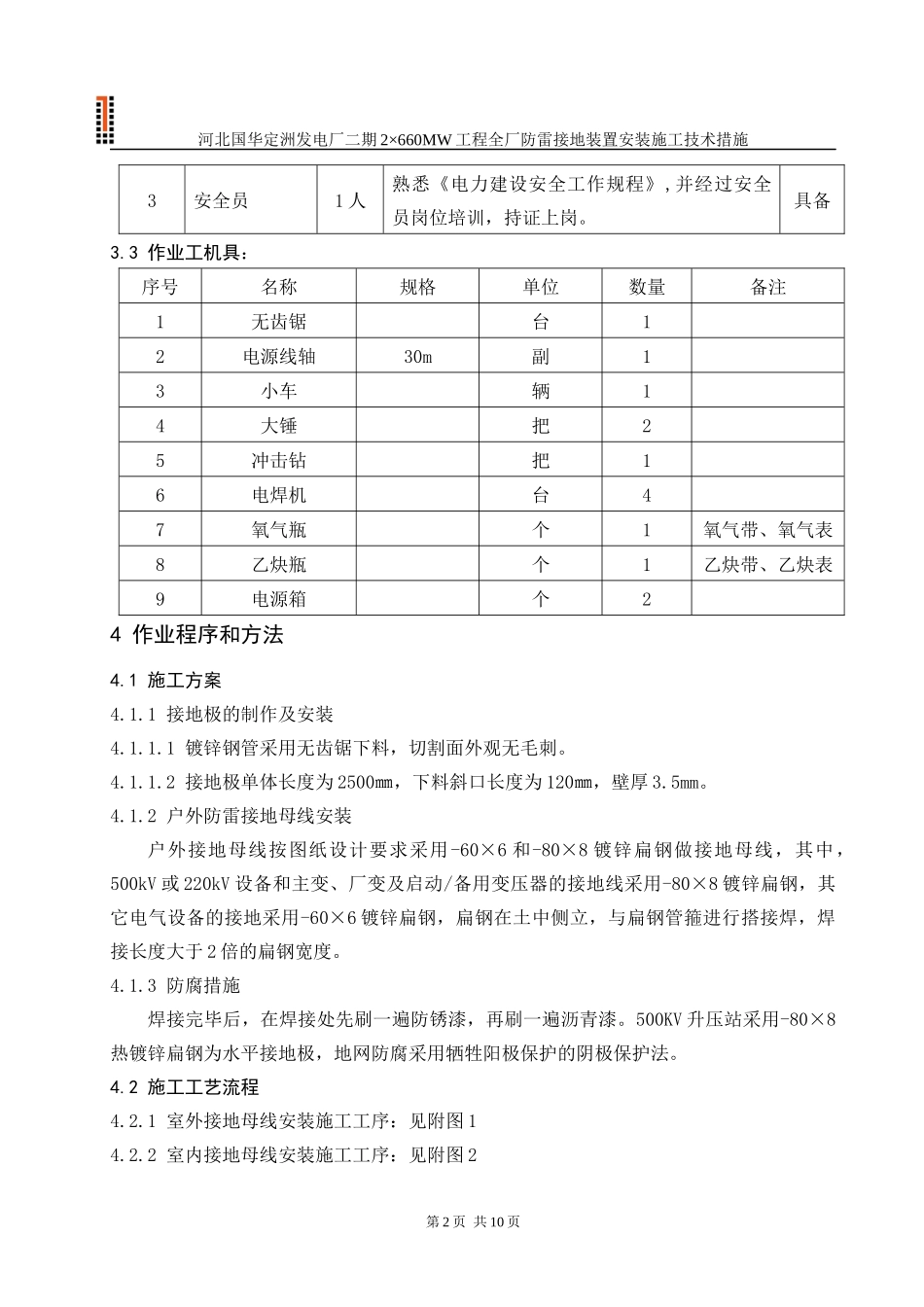

河北国华定洲发电厂二期2×660MW工程全厂防雷接地装置安装施工技术措施全厂防雷接地装置安装施工技术措施1工程概况河北国华定州发电厂二期工程防雷接地装置安装施工范围包括:主厂房区域及烟囱、升压站、变压器区、翻车机、煤场及附属设备的接地系统的安装。2编制依据序号资料名称编号1《全厂接地布置图（一）》F0602S-D0401-022《全厂接地布置图（二）》F0602S-D0401-033《A列外及配电装置防雷保护图》F0602S-D0401-044《电气装置安装工程接地装置施工及验收规范》GB60169-20065《火电施工质量检验及评定标准》第五篇电气装置（83）水电基火字第137号6《电力建设安全工作规程》火力发电厂部分DL5009.1-20027《工程建设标准强制性条文》2006年版8电气装置安装工程母线装置施工及验收规范GBJ149-903作业前的条件和准备3.1技术准备：3.1.1组织专业技术人员进行图纸会审，确认所用材料的规格、数量以及施工工艺和方法。3.1.2按图纸上的数量准备所用的材料，并检查材料、材质符合国家现行技术标准的规定，并有合格证。3.1.3接地线应采取防止发生机械损伤和化学腐蚀的措施。3.2作业人员：序号作业人员工种数量资格要求资质1电气安装5人要求有接地施工经验，熟悉施工技术及验收规范。具备2焊工2人要求熟悉各种焊接方法，能熟练焊接接地装置。持证上岗。具备第1页共10页河北国华定洲发电厂二期2×660MW工程全厂防雷接地装置安装施工技术措施3安全员1人熟悉《电力建设安全工作规程》,并经过安全员岗位培训，持证上岗。具备3.3作业工机具：序号名称规格单位数量备注1无齿锯台12电源线轴30m副13小车辆14大锤把25冲击钻把16电焊机台47氧气瓶个1氧气带、氧气表8乙炔瓶个1乙炔带、乙炔表9电源箱个24作业程序和方法4.1施工方案4.1.1接地极的制作及安装4.1.1.1镀锌钢管采用无齿锯下料，切割面外观无毛刺。4.1.1.2接地极单体长度为2500㎜，下料斜口长度为120㎜，壁厚3.5mm。4.1.2户外防雷接地母线安装户外接地母线按图纸设计要求采用-60×6和-80×8镀锌扁钢做接地母线，其中，500kV或220kV设备和主变、厂变及启动/备用变压器的接地线采用-80×8镀锌扁钢，其它电气设备的接地采用-60×6镀锌扁钢，扁钢在土中侧立，与扁钢管箍进行搭接焊，焊接长度大于2倍的扁钢宽度。4.1.3防腐措施焊接完毕后，在焊接处先刷一遍防锈漆，再刷一遍沥青漆。500KV升压站采用-80×8热镀锌扁钢为水平接地极，地网防腐采用牺牲阳极保护的阴极保护法。4.2施工工艺流程4.2.1室外接地母线安装施工工序：见附图14.2.2室内接地母线安装施工工序：见附图2第2页共10页河北国华定洲发电厂二期2×660MW工程全厂防雷接地装置安装施工技术措施5保证工期的措施施工用接地极、扁钢等材料提前准备，并做好使用计划，避免影响施工。6技术经济分析（无）7质量控制点的设置和质量通病的预防7.1质量保证措施7.1.1主厂房地下接地干线敷设在－0.8m，接地体敷设完后的沟内回填土不应夹有石块和建筑垃圾等，以免对地线的机械损伤或增大阻抗，在回填土时应分层夯实。7.1.2烟囱避雷针接地装置为独立的集中接地装置，接地电阻不大于10欧，接地干线的埋设深度在－0.8m以下，距建筑物的距离大于3m，避雷针集中接地装置不与厂区接地网相连，且与厂区接地网的距离大于3m.7.1.3对于500KV升压站水平主地网采用8m×8m的等方格布置；接地网外边缘闭合，外边缘各角应做成圆弧形，圆弧半径不小于均压带间距的一半；该区域垂直接地极主要用于避雷器，避雷针和接地网边缘加强接地。7.1.4明敷接地线敷设时，应先把扁钢调直，然后在安装处量好尺寸，用墨斗盒弹出水平线，水平线距地面200mm，沿水平线敷设接地干线，在水平段上不得有高低起伏及弯曲等情况。7.1.5不得利用蛇皮软管、管道保温层的金属外皮或金属网以及电缆金属护层做接地线。7.1.6地线敷设完毕后，先由工地质检员进行二级验收，再经项目部、监理公司完成回填验收合格后方可回填地线沟，不得未经监理公司验收擅自回填。7.2质量标准及要求7.2.1室外接地系统布置安装7.2.1.1接地极按照设计要求用长度为2500mm的镀锌钢管，接地极与接地线之间的连接采用电焊焊接。接地极安装前，先用100mm×100mm×10mm的钢板...
