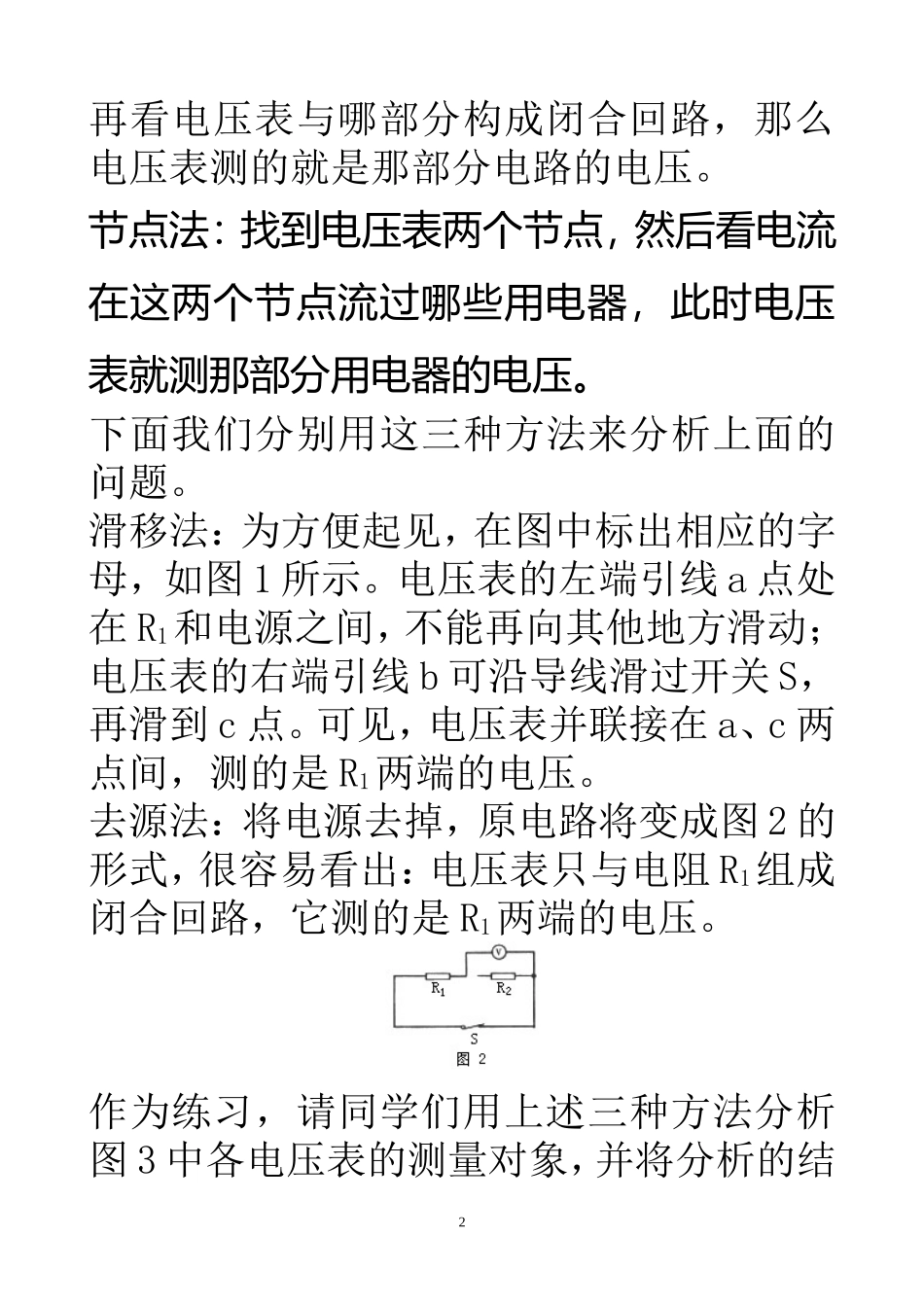

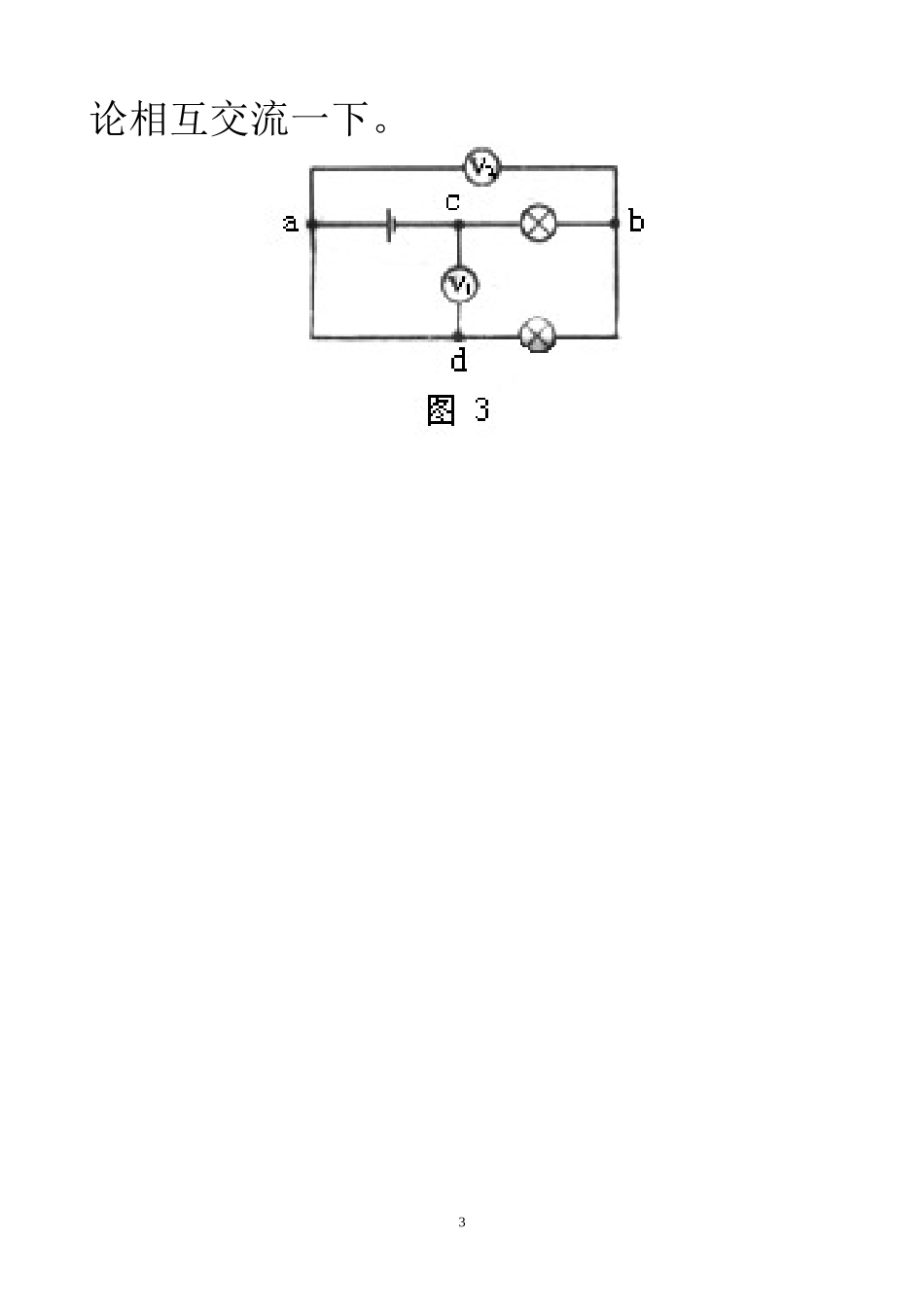

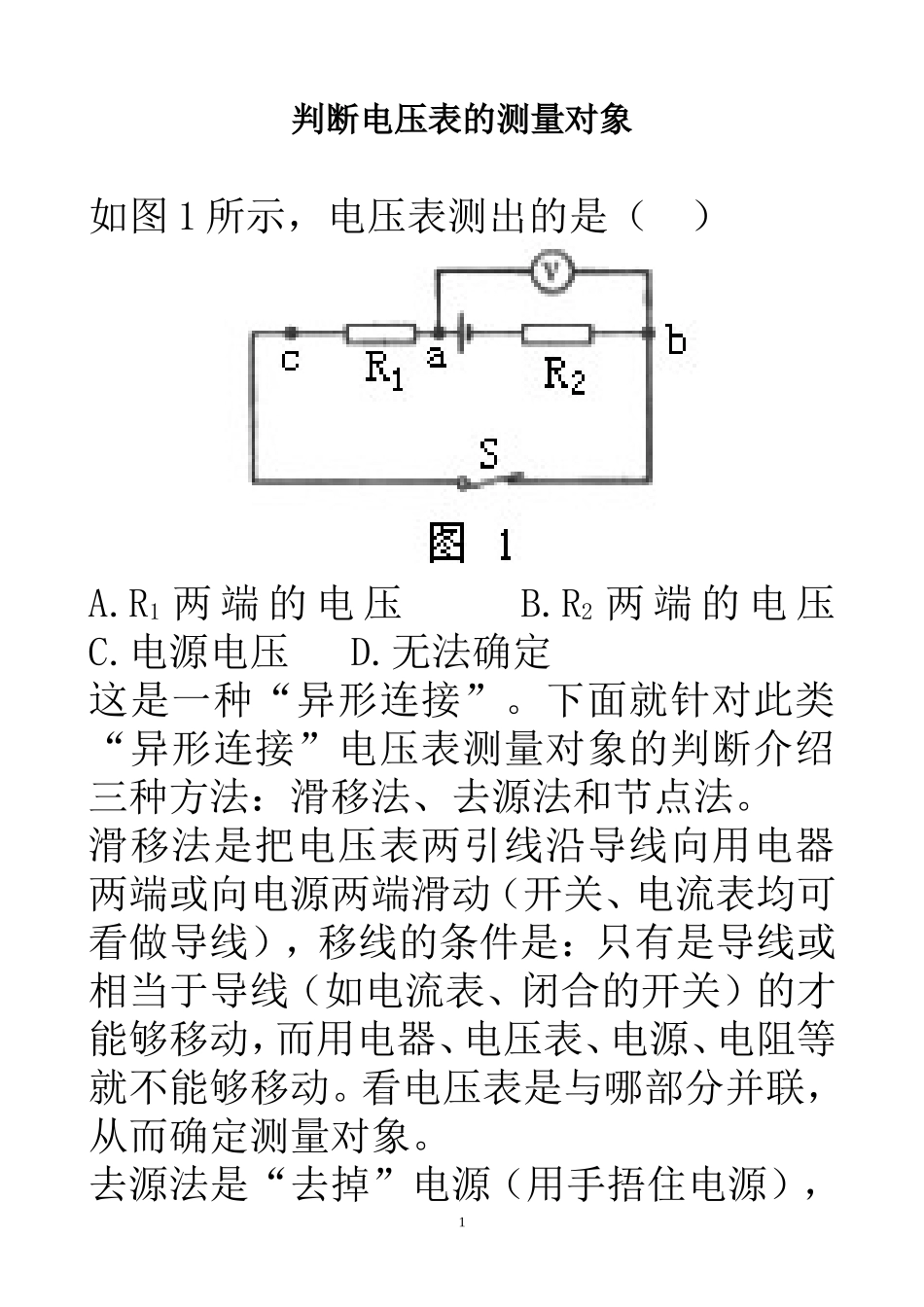

判断电压表的测量对象如图1所示，电压表测出的是（）A.R1两端的电压B.R2两端的电压C.电源电压D.无法确定这是一种“异形连接”。下面就针对此类“异形连接”电压表测量对象的判断介绍三种方法：滑移法、去源法和节点法。滑移法是把电压表两引线沿导线向用电器两端或向电源两端滑动（开关、电流表均可看做导线），移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。看电压表是与哪部分并联，从而确定测量对象。去源法是“去掉”电源（用手捂住电源），1再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。节点法：找到电压表两个节点，然后看电流在这两个节点流过哪些用电器，此时电压表就测那部分用电器的电压。下面我们分别用这三种方法来分析上面的问题。滑移法：为方便起见，在图中标出相应的字母，如图1所示。电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S，再滑到c点。可见，电压表并联接在a、c两点间，测的是R1两端的电压。去源法：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R1组成闭合回路，它测的是R1两端的电压。作为练习，请同学们用上述三种方法分析图3中各电压表的测量对象，并将分析的结2论相互交流一下。3
