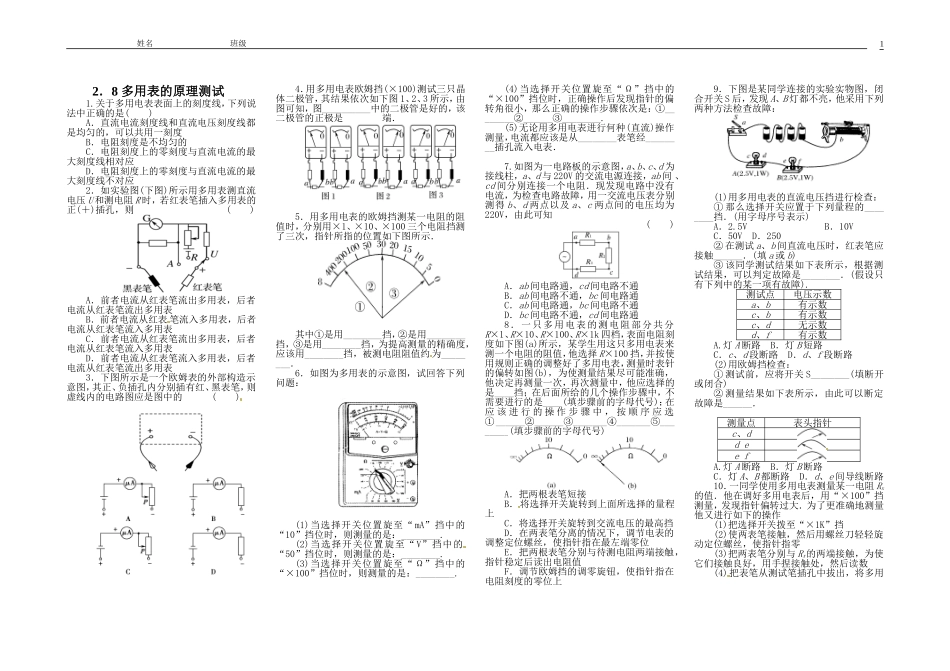

姓名班级2．8多用表的原理测试1.关于多用电表表面上的刻度线，下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应2．如实验图(下图)所示用多用表测直流电压U和测电阻R时，若红表笔插入多用表的正(＋)插孔，则()A．前者电流从红表笔流出多用表，后者电流从红表笔流出多用表B．前者电流从红表笔流入多用表，后者电流从红表笔流入多用表C．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表D．前者电流从红表笔流入多用表，后者电流从红表笔流出多用表3．下图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的()4．用多用电表欧姆挡(×100)测试三只晶体二极管，其结果依次如下图1、2、3所示，由图可知，图__________中的二极管是好的，该二极管的正极是________端．5．用多用电表的欧姆挡测某一电阻的阻值时，分别用×1、×10、×100三个电阻挡测了三次，指针所指的位置如下图所示．其中①是用________挡，②是用________挡，③是用________挡，为提高测量的精确度，应该用________挡，被测电阻阻值约为________．6．如图为多用表的示意图，试回答下列问题：(1)当选择开关位置旋至“mA”挡中的“10”挡位时，则测量的是：________.(2)当选择开关位置旋至“V”挡中的“50”挡位时，则测量的是：________.(3)当选择开关位置旋至“Ω”挡中的“×100”挡位时，则测量的是：________.(4)当选择开关位置旋至“Ω”挡中的“×100”挡位时，正确操作后发现指针的偏转角很小，那么正确的操作步骤依次是：①________②______③________.(5)无论用多用电表进行何种(直流)操作测量，电流都应该是从________表笔经________插孔流入电表．7.如图为一电路板的示意图，a、b、c、d为接线柱，a、d与220V的交流电源连接，ab间、cd间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点以及a、c两点间的电压均为220V，由此可知()A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通D．bc间电路不通，cd间电路通8．一只多用电表的测电阻部分共分R×1、R×10、R×100、R×1k四档，表面电阻刻度如下图(a)所示，某学生用这只多用电表来测一个电阻的阻值，他选择R×100挡，并按使用规则正确的调整好了多用电表，测量时表针的偏转如图(b)，为使测量结果尽可能准确，他决定再测量一次，再次测量中，他应选择的是____挡；在后面所给的几个操作步骤中，不需要进行的是____(填步骤前的字母代号)；在应该进行的操作步骤中，按顺序应选①______②______③_______④_______⑤________(填步骤前的字母代号)A．把两根表笔短接B．将选择开关旋转到上面所选择的量程上C．将选择开关旋转到交流电压的最高挡D．在两表笔分离的情况下，调节电表的调整定位螺丝，使指针指在最左端零位E．把两根表笔分别与待测电阻两端接触，指针稳定后读出电阻值F．调节欧姆挡的调零旋钮，使指针指在电阻刻度的零位上9．下图是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：(1)用多用电表的直流电压挡进行检查：①那么选择开关应置于下列量程的________挡．(用字母序号表示)A．2.5VB．10VC．50VD．250②在测试a、b间直流电压时，红表笔应接触______．(填a或b)③该同学测试结果如下表所示，根据测试结果，可以判定故障是________．(假设只有下列中的某一项有故障).测试点电压示数a、b有示数c、b有示数c、d无示数d、f有示数A.灯A断路B．灯B短路C．c、d段断路D．d、f段断路(2)用欧姆挡检查：①测试前，应将开关S________(填断开或闭合)②测量结果如下表所示，由此可以断定故障是______．测量点表头指针c、ddeefA.灯A断路B．灯B断路C．灯A、B都断路D．d、e间导线断路10．一同学使用多用电表测量某一电阻Rx的值．他在调好多用电表后，用“×100”挡测量，发现指针偏转过大．为了更准确地测量他又进行如下的操作(1)...
