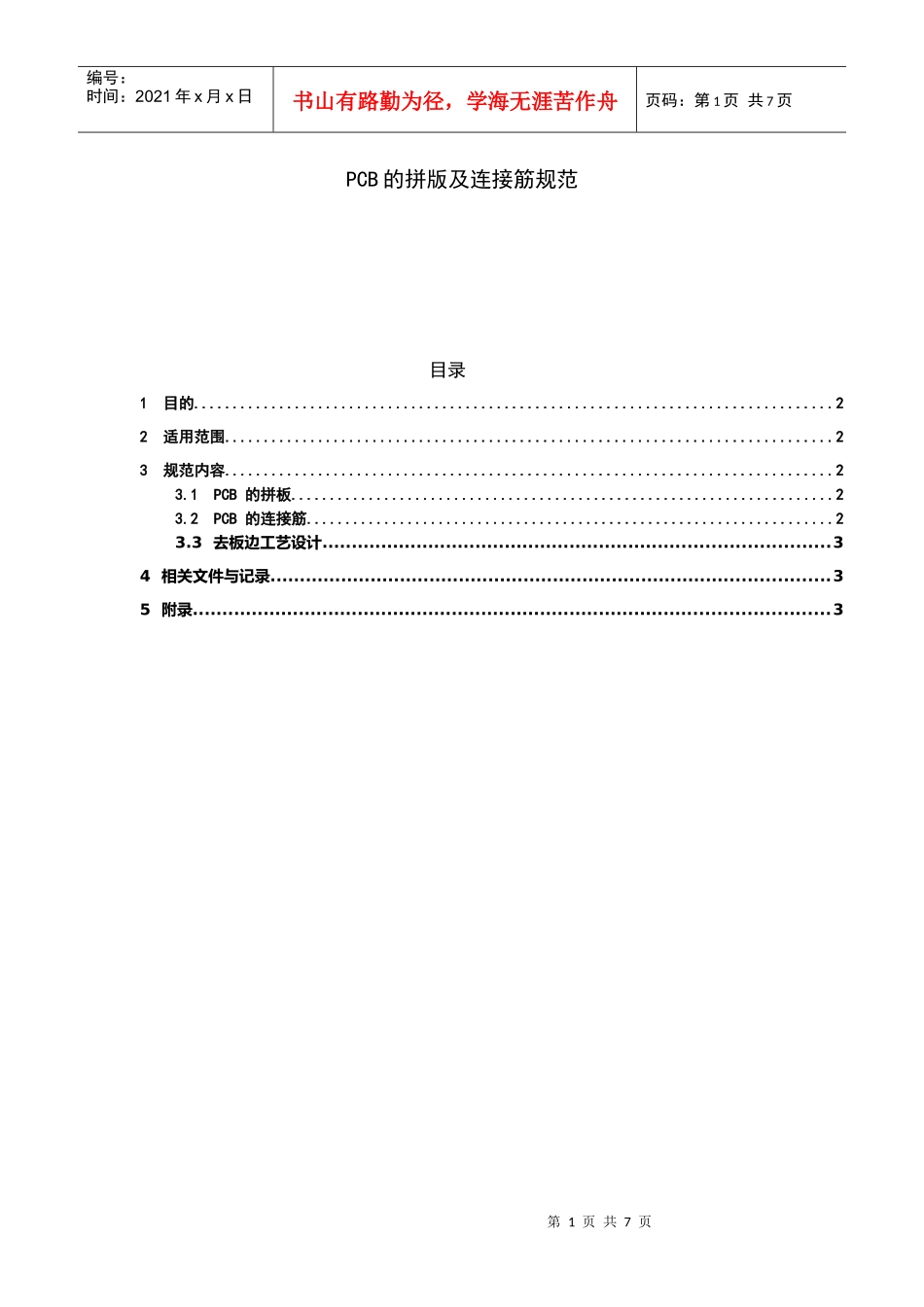

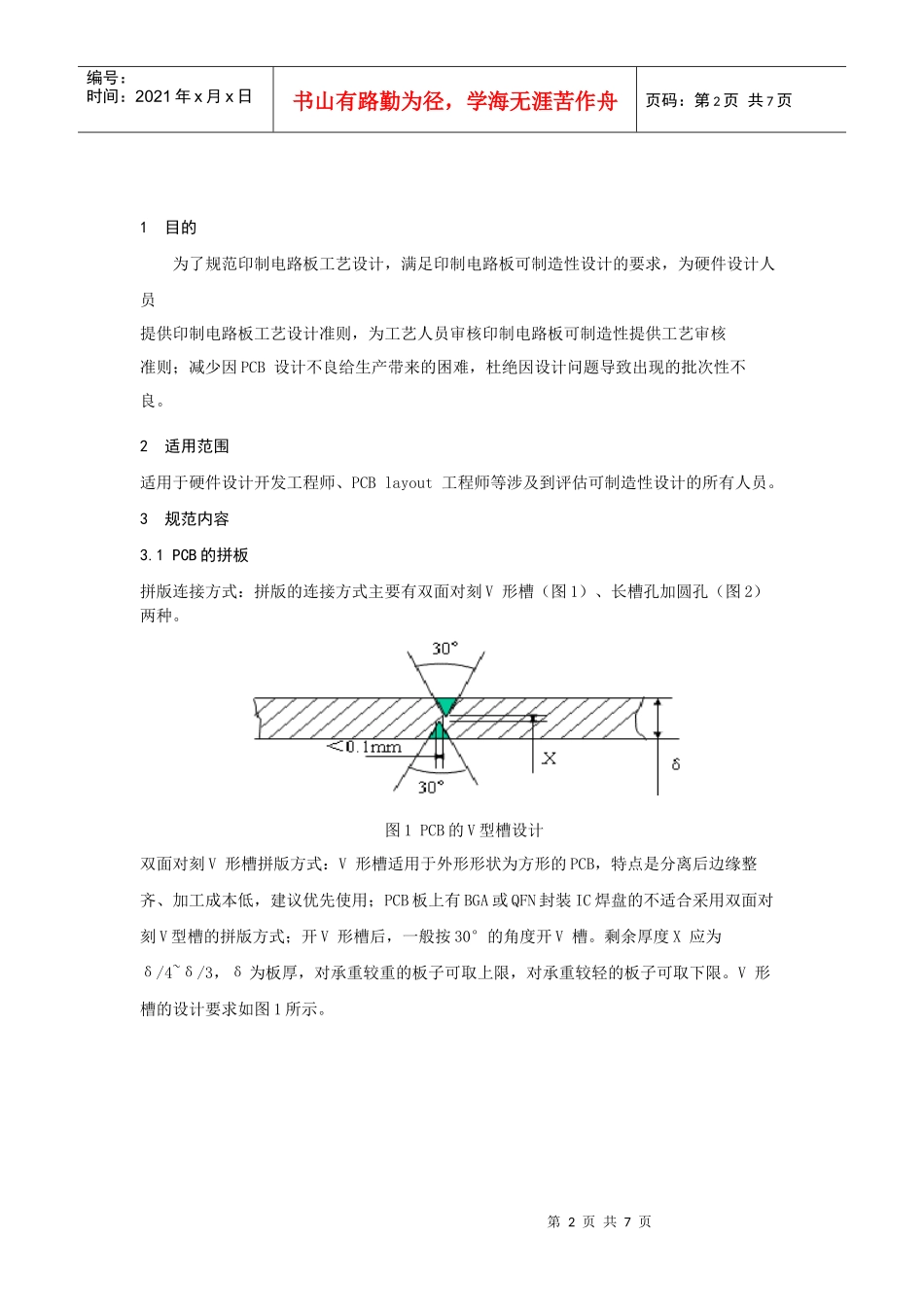

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页PCB的拼版及连接筋规范目录1目的..................................................................................22适用范围..............................................................................23规范内容..............................................................................23.1PCB的拼板......................................................................23.2PCB的连接筋....................................................................23.3去板边工艺设计......................................................................................34相关文件与记录...............................................................................................35附录............................................................................................................3第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1目的为了规范印制电路板工艺设计，满足印制电路板可制造性设计的要求，为硬件设计人员提供印制电路板工艺设计准则，为工艺人员审核印制电路板可制造性提供工艺审核准则；减少因PCB设计不良给生产带来的困难，杜绝因设计问题导致出现的批次性不良。2适用范围适用于硬件设计开发工程师、PCBlayout工程师等涉及到评估可制造性设计的所有人员。3规范内容3.1PCB的拼板拼版连接方式：拼版的连接方式主要有双面对刻V形槽（图1）、长槽孔加圆孔（图2）两种。图1PCB的V型槽设计双面对刻V形槽拼版方式：V形槽适用于外形形状为方形的PCB，特点是分离后边缘整齐、加工成本低，建议优先使用；PCB板上有BGA或QFN封装IC焊盘的不适合采用双面对刻V型槽的拼版方式；开V形槽后，一般按30°的角度开V槽。剩余厚度X应为δ/4~δ/3，δ为板厚，对承重较重的板子可取上限，对承重较轻的板子可取下限。V形槽的设计要求如图1所示。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页图2长槽孔加圆孔长槽孔加圆孔拼版方式：PCB超过四层（含四层）的主板都必须采用长槽孔加圆孔的连接方式；按键板、LCD板、SIM卡板、TF卡板等副板建议视PCB外形确定拼版连接方式（外形有弧线或不规则形状则采用长槽孔加圆孔的连接方式）。如图2示。拼版数量：必须根据单个PCB板的尺寸，来计算整个拼版的大小不能超过PCB的最大尺寸范围（PCB拼版长度不得大于250mm），且拼版数量过多会影响拼版位置的准确性，影响贴片精度。一般要求主板为4拼版；按键板、LCD板类副板不超过6拼板；SIM卡板、TF卡板类副板不超过12拼版；特殊面积的副板视具体情况确定。拼版方式：拼版方式的分为双面拼版（图3）和阴阳拼版（图4），尽量采取阴阳拼版的方式拼版，节省产线首件确认时间。按键板、LCD板、TF卡板、SIM卡板等都需要采用双面拼版方式设计，因为涉及到只需要单面贴片、板对板连接器二次过炉、双层SIMPIN脚不平整问题。不得采用如图5和图6的拼版方法，一定要保证方向一致。图3双面拼版第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页图4阴阳拼版图5双面拼版，但方向不一致，影响贴片效率图6阴阳拼版，但方向不一致，影响贴片效率拼版之间距离：拼板之间要保持2～4mm的距离，且所有拼板之间的距离都要保持一致。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页若距离太大，容易导致PCB变形和降低贴片效率；若距离太小，在分板时容易损坏板边的元件。3.2PCB拼版连接筋连接筋数量：根据板边元件的状况，拼板与拼板之间必须要有2～3根连接筋，使整个PCB的强度满足生产要求，否则运输和贴片过程中容易断裂。连接筋的大小：一般要求长度为3～5mm。连接筋的位置：根据板边元件的状况，避开USB连接器、电池连接器、耳机插座等连接器类元件附近不能设计拼版连接筋，否则在分板时会...
