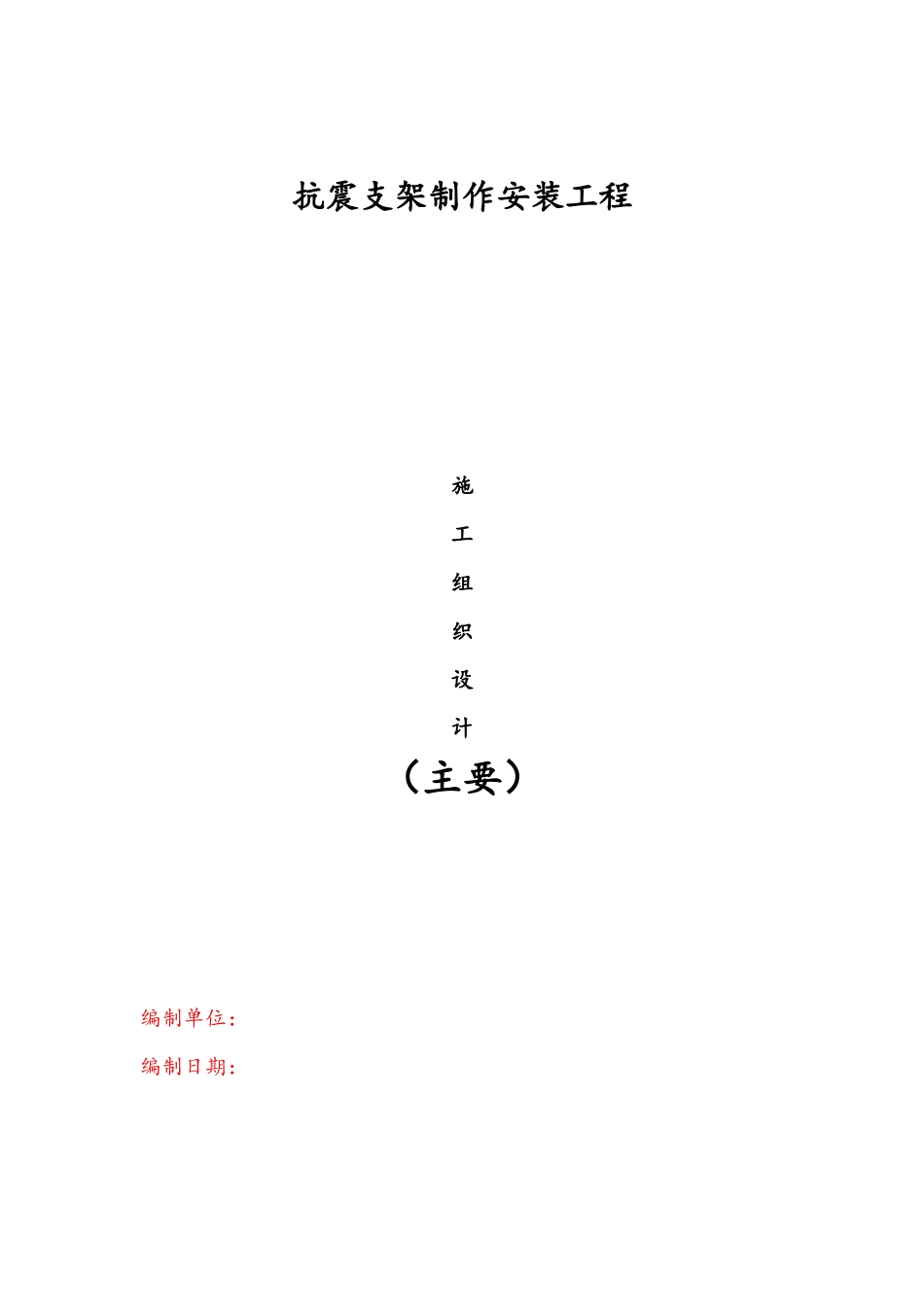

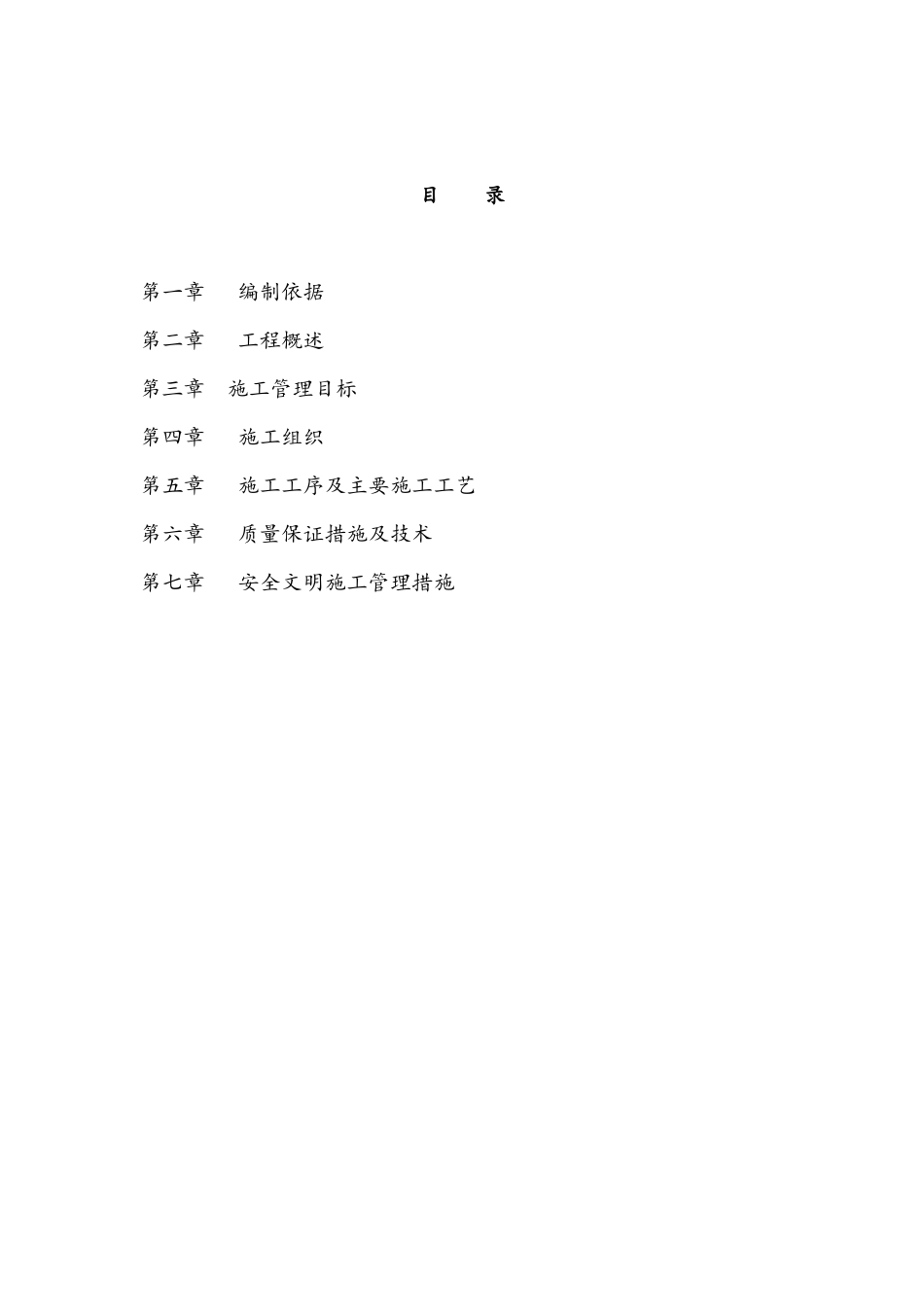

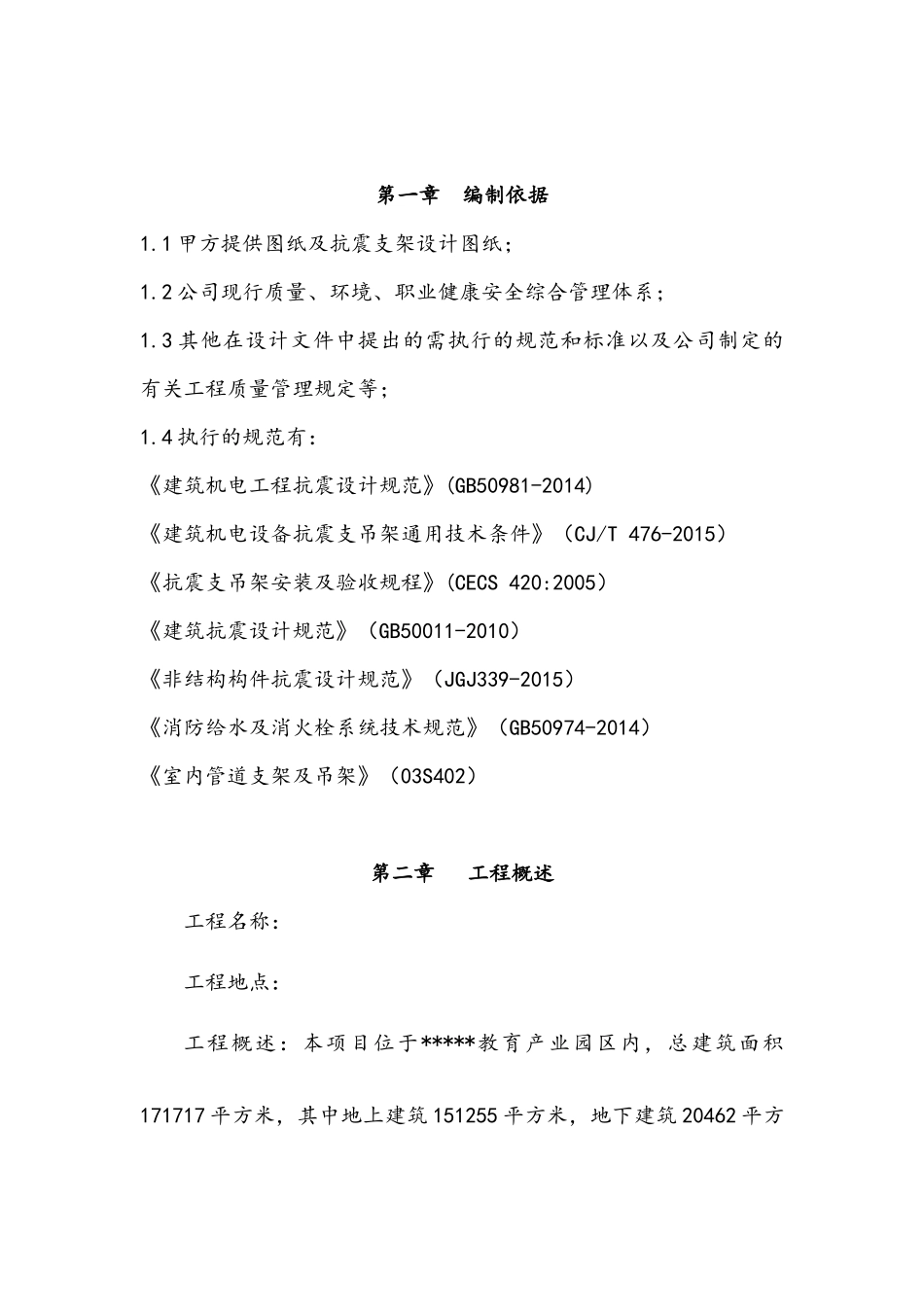

抗震支架制作安装工程施工组织设计（主要）编制单位：编制日期：目录第一章编制依据第二章工程概述第三章施工管理目标第四章施工组织第五章施工工序及主要施工工艺第六章质量保证措施及技术第七章安全文明施工管理措施第一章编制依据1.1甲方提供图纸及抗震支架设计图纸；1.2公司现行质量、环境、职业健康安全综合管理体系；1.3其他在设计文件中提出的需执行的规范和标准以及公司制定的有关工程质量管理规定等；1.4执行的规范有：《建筑机电工程抗震设计规范》(GB50981-2014)《建筑机电设备抗震支吊架通用技术条件》（CJ/T476-2015）《抗震支吊架安装及验收规程》(CECS420:2005）《建筑抗震设计规范》（GB50011-2010）《非结构构件抗震设计规范》（JGJ339-2015）《消防给水及消火栓系统技术规范》（GB50974-2014）《室内管道支架及吊架》（03S402）第二章工程概述工程名称：工程地点：工程概述：本项目位于*****教育产业园区内，总建筑面积171717平方米，其中地上建筑151255平方米，地下建筑20462平方米，包括包括********等。本次抗震支架设计范围包含：给水、消防、防排烟、强弱电系统；施工范围：抗震支架的供货及安装。第三章施工管理目标3.1质量目标确保工程达到设计及使用要求，工程质量达到国家建安工程质量检验评定标准中的优良标准，一次验收合格率为100%。3.2安全目标确保无重大安全事故发生，轻伤频率控制在千分之一以内。3.3进度目标计划总工期为天，计划开工日期年月日，计划竣工日期年月日。第四章施工组织4.1认真审核、熟悉施工图纸，做好图纸会审。4.2提前七日备货。4.3对施工班组进行有针对性的技术、安全交底。4.4根据工程实际情况划分施工区域，并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。4.5根据工程的需要选派熟练工人；特殊工种操作人员须持证上岗。4.6劳动力使用计划：20-22人；4.7施工投入机具设备：脚手架、手枪钻、电锤、电动扳手、切割机、卷尺、电线插板等。4.8施工程序1.根据工程施工需要，投入足量的人力、机具设备。正式进场安装前所有机具进入施工现场。对机具进行科学保养，保证设备的正常高效运转。2.安装流程：施工准备→材料、设备及部件检验→现场确定施工位置→材料进场→材料报验→照安装说明组装部件→打样→验收合格→下料→安装→调试稳固→交付验收。第五章施工工序以及主要施工工艺5.1施工工序：定点---测量----下料---吊点锚栓安装---垂直向吊杆安装---加劲装置安装---管束（风管、桥架的C型槽钢横担）安装----侧向、纵向支撑安装及固定；上一道工序完成经自检合格后方可进入下道工序。5.2安装要求：1）所有支架安装应保持垂直，整齐牢固，无歪斜，侧向、纵向支撑安装角度不得超出45°（±15°）范围；2）支架安装要根据施工布点图确定正确的安装位置，确保抗震支架间的距离符合规范要求；5.3施工工艺和质量控制流程1）、根据现场需约束的管道准确下料；（1）、按照支架设计节点图选择零配件；（2）、切割槽钢；注意事项：①根据设计图纸选用正确型号的零配件；②切割槽钢时，必须按照槽钢上所示刻度准确切割下料，要求切面垂直，切口平整。2）、抗震支架的固定（1）、锚栓的安装①选用M12-130后扩底锚栓或M12无套管螺杆锚栓；②在混凝土梁或楼板上标注出锚栓安装的位置，并采用电动工具钻孔，钻头直径14/18mm，钻孔深度80mm。③清孔；④装入锚栓；⑤上紧扭矩，扭矩大小为45Nm。（2）、安装支架底座（3）、安装竖向槽钢（4）、安装横杆注：在混凝土结构上，用后扩底锚栓固定支吊架时，后扩底锚栓的打入必须达到规定的深度值；用无套管螺杆锚栓必须要用专用工具安装，并且要达到无套管螺杆锚栓要求的安装标准。安装设备：电锤钻、钻头、吹气泵、扭力扳手、合适尺寸的六角套筒。3）、管束的安装（1）、管束扣垫安装（2）、管束安装注：安装管束务必保证紧固件上扭件达到紧固要求，不得有松动、位移显现发生。第六章质量保证措施在整个施工过程中我们将始终都把质量管理放在首位，公司成立本项目质量保证小组，由项目负责人亲自任组长，针对工程的特点，加强工程的质量管理和检验力度，质量小组将工程主要控制点...
