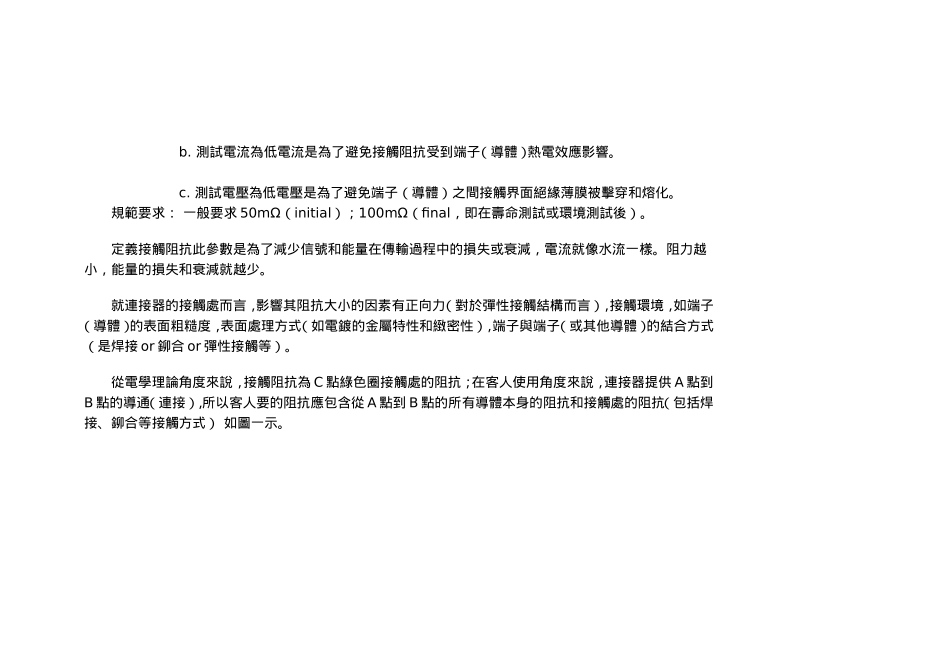

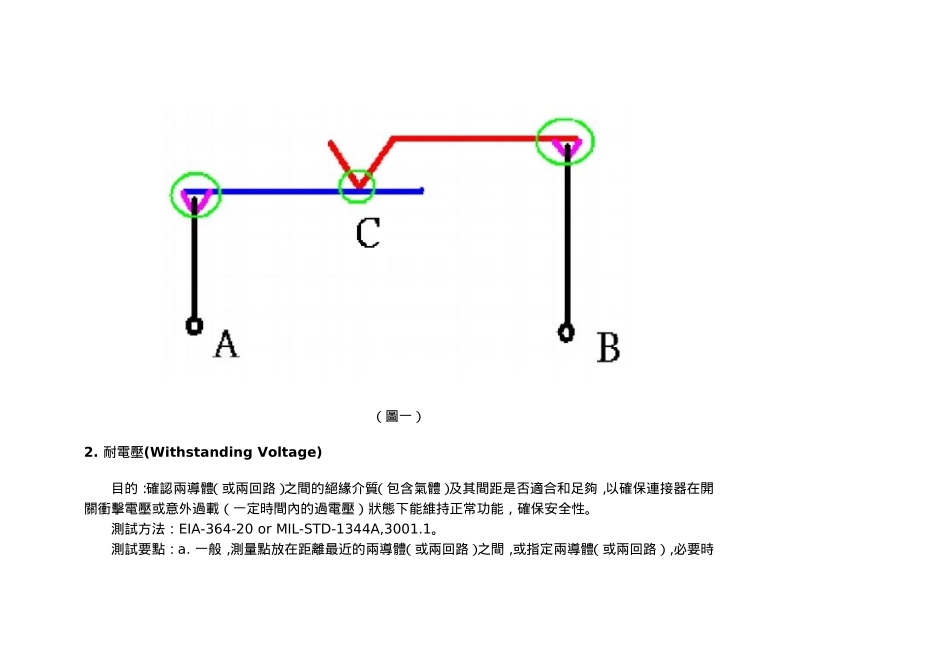

【技術&知識】連接器規範和測試要求文：KnightChen/CACT工程部連接器依照其產品功能和使用環境，將規範要求分為四大部分。1.電氣規範要求2.機械規範要求3.環境規範要求4.環保要求一、電氣規範要求電氣特性是連接器實現連接功能的主要特性。確定連接器的電氣特性，以保證連接器滿足連接功能。連接器的電氣特性有：1.接觸阻抗（ContactResistance）目的：維持連接器在使用期限內的接觸阻抗，以減少信號和能量在傳輸過程中的損失或衰減。測試方法：EIA-364-23(EIA-364-06)orMIL-STD-1344A,3004.1。測試要點：a.測試電流/電壓100mA@20mV，被測試連接器（連接系統）無負載。b.測試電流為低電流是為了避免接觸阻抗受到端子（導體）熱電效應影響。c.測試電壓為低電壓是為了避免端子（導體）之間接觸界面絕緣薄膜被擊穿和熔化。規範要求：一般要求50mΩ（initial）；100mΩ（final，即在壽命測試或環境測試後）。定義接觸阻抗此參數是為了減少信號和能量在傳輸過程中的損失或衰減，電流就像水流一樣。阻力越小，能量的損失和衰減就越少。就連接器的接觸處而言，影響其阻抗大小的因素有正向力（對於彈性接觸結構而言），接觸環境，如端子（導體）的表面粗糙度，表面處理方式（如電鍍的金屬特性和緻密性），端子與端子（或其他導體）的結合方式（是焊接or鉚合or彈性接觸等）。從電學理論角度來說，接觸阻抗為C點綠色圈接觸處的阻抗；在客人使用角度來說，連接器提供A點到B點的導通（連接），所以客人要的阻抗應包含從A點到B點的所有導體本身的阻抗和接觸處的阻抗（包括焊接、鉚合等接觸方式）如圖一示。（圖一）2.耐電壓(WithstandingVoltage)目的：確認兩導體（或兩回路）之間的絕緣介質（包含氣體）及其間距是否適合和足夠，以確保連接器在開關衝擊電壓或意外過載（一定時間內的過電壓）狀態下能維持正常功能，確保安全性。測試方法：EIA-364-20orMIL-STD-1344A,3001.1。測試要點：a.一般，測量點放在距離最近的兩導體（或兩回路）之間，或指定兩導體（或兩回路），必要時測量每兩導體（或兩回路）。b.測試電壓可用AC(60Hz;sinewave;有效值＝0.707*峰值)orDC。c.負載速度：500V/second；持續時間：60second。d.在要求測試電壓下出現擊穿（火花）或漏電流大於5mA為不良。規範要求：手機連接器一般為100VACMin./minute。定義耐電壓此參數是確保連接器在過載電壓下的安全性。避免意外過載下產生短路，導致火災等意外事故。測試結果和許多因素有關，包括測試環境，如氣壓、濕度；測試時的作用壓力、作用頻率和持續時間、電極形式；測試電壓的頻率＆波形；產品幾何結構（和應力作用）；兩導體（或兩回路）間介質條件和間距等等。耐電壓值一般設定為工作額定電壓的3倍或為擊穿電壓的3/4，針對手機連接器而言，100VACMin./minute已能滿足要求。3.絕緣阻抗（InsulationResistance）目的：確認連接器中兩導體（或兩回路）間維持足夠高的阻抗以防止產生足以影響信號(特別是高頻傳輸)和能量傳輸的弱電流。測試方法：EIA-364-21orMIL-STD-1344A,3003.1。測試要點：a.一般，測量點放在距離最近的兩導體（或兩回路）之間，或指定兩導體（或兩回路），必要時測量每兩導體（兩回路）。b.測試電壓等級有DC100V,500V,1000V,1500V；依產品功能需求確定。c.持續時間：2minutes（如果時間對結果有影響，則需確定測試持續時間）。d.必要時需對測試樣品進行清洗，烘烤後再做測試。e.測試過程不得有火花或絕緣體被擊穿現象。規範要求：手機連接器一般為100MΩMin.。╱定義絕緣阻抗此參數是為了減少弱電流對信號能量傳輸的影響。絕緣阻抗在高阻抗回路影響特別大，藉以絕緣阻抗值可確定熱電效應、電磁感應等產生的弱電流。測試電壓一般為產品的工作額定電壓。測試環境如壓力、溫度、濕度會對結果有影響。4.溫升測試（Temperaturerise）目的：確認連接器中導體（回路）的電流負載能力，確保連接器在長期負載下的安全性。測試方法：EIA-364-70。測試要點：a.整個回路在負載電流下達到熱平衡方可開始測量溫度變化。b.測試電流/電壓為額定工作電流，工作電壓。c.加載電流電壓持續時間依照回路達到熱平衡所需時間。規範要求...
