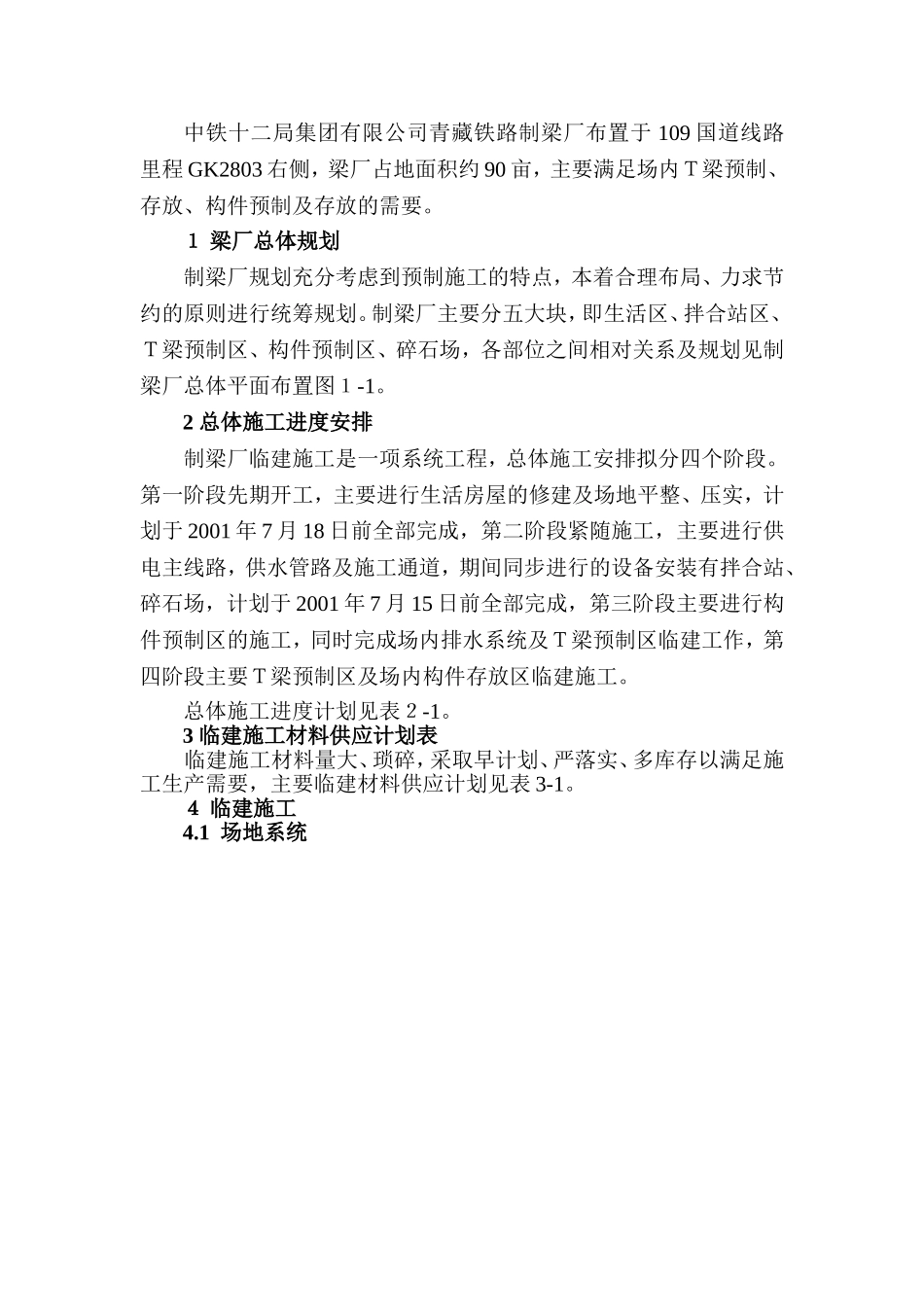

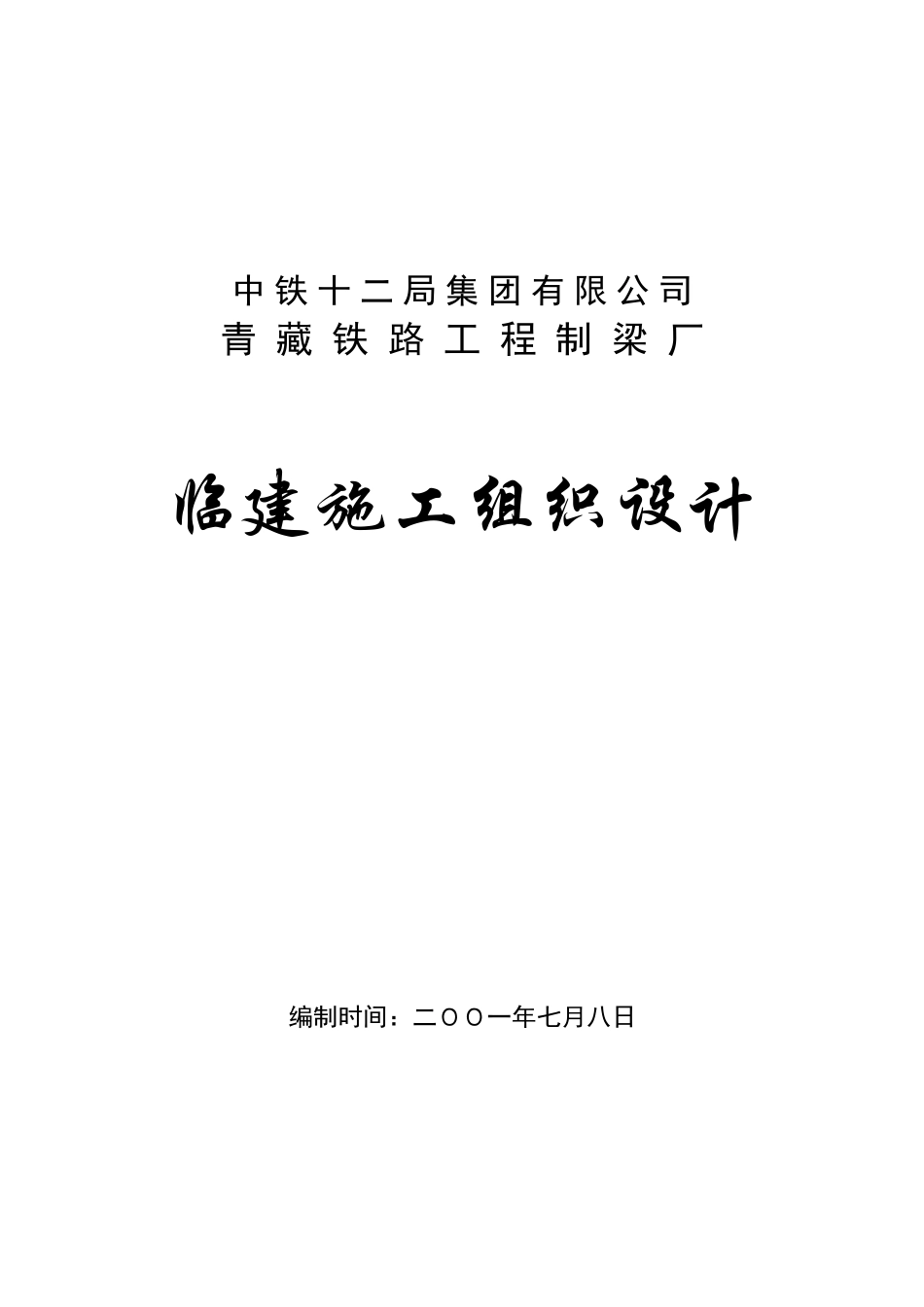

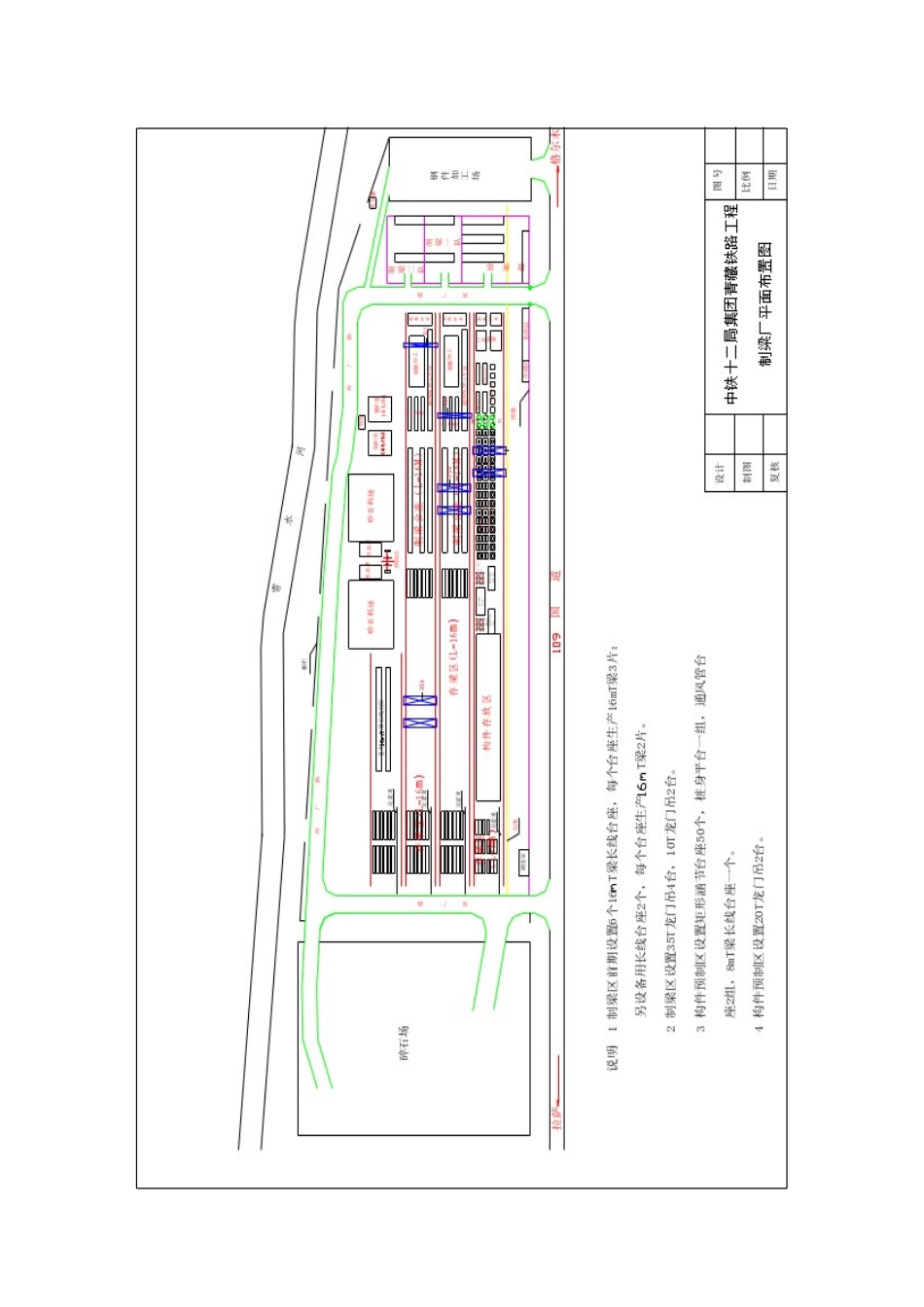

中铁十二局集团有限公司青藏铁路工程制梁厂临建施工组织设计编制时间：二００一年七月八日中铁十二局集团有限公司青藏铁路制梁厂布置于109国道线路里程GK2803右侧，梁厂占地面积约90亩，主要满足场内Ｔ梁预制、存放、构件预制及存放的需要。１梁厂总体规划制梁厂规划充分考虑到预制施工的特点，本着合理布局、力求节约的原则进行统筹规划。制梁厂主要分五大块，即生活区、拌合站区、Ｔ梁预制区、构件预制区、碎石场，各部位之间相对关系及规划见制梁厂总体平面布置图１-1。2总体施工进度安排制梁厂临建施工是一项系统工程，总体施工安排拟分四个阶段。第一阶段先期开工，主要进行生活房屋的修建及场地平整、压实，计划于2001年7月18日前全部完成，第二阶段紧随施工，主要进行供电主线路，供水管路及施工通道，期间同步进行的设备安装有拌合站、碎石场，计划于2001年7月15日前全部完成，第三阶段主要进行构件预制区的施工，同时完成场内排水系统及Ｔ梁预制区临建工作，第四阶段主要Ｔ梁预制区及场内构件存放区临建施工。总体施工进度计划见表２-1。3临建施工材料供应计划表临建施工材料量大、琐碎，采取早计划、严落实、多库存以满足施工生产需要，主要临建材料供应计划见表3-1。４临建施工4.1场地系统总体施工进度计划表表2-1序号项目施工内容时间安排备注１场地系统场地平整、开挖2001.6.16—7.16各预制区场地平整、碾压，保证标高相对一致２生产、生活房屋新建2001.6.16—8.10指挥部房屋7月20日完工，其配套设施7月30日全部完工３施工供水供水管路及蓄水池2001.6.16—7.25供水管路7月12日通水，支管路及水池20日前完善４施工供电低压线路2001.7.16—8.307月12日前主线路通电，构架低压线路５施工道路平整、碾压2001.6.20-7.15６拌合站安装、调试2001.7.3-7.197月15日安装一台，7月19日二台安装完毕７碎石场安装、调试、硬化场地2001.7.1-7.207月20日后形成批量生产８构件预制区龙门吊轨道、场地硬化2001.6.25-8.107月20日前完成100m地面硬化９Ｔ梁预制区龙门吊轨道、场地硬化4.1.1场地平整压实整个预制厂场地采取平整后洒水碾压，满足场地硬化前密实要求，整个场地分生活区、拌合站区、Ｔ梁预制区、构件预制区、碎石场区，其场地标高采取以原地形为主，各区内标高相对一致的原则，构件预制区、Ｔ梁预制区、拌合站区可考虑设置成台阶。其场内横断面见图4-1。4.1.2场地排水系统场内排水采取设置两道纵向主排水沟引出场区，排放到雪水河内，主排水沟采用砖砌结构，断面尺寸６0cm×60cm×80cm，各预制主要临建材料供应计划表表3-1序号名称规格数量进场时间备注1砂子中粗砂1500m32001.7.15日前进场300m32石子20－40mm2000m32001.7.15日前进场300m33水泥325#300t2001.7.15日前100t2001.7.30日前100t4水泥425#100t2001.7.15日前60t2001.7.30日前40t5钢轨P50/P432.4km2001.7.20日前400m2001.8.30日前2000m6枕木轨枕100根2001.7.20日前60根2001.8.30日前40根7钢板δ=1cm20m28钢板δ=2cm9钢筋Ф10mm4t2001.7.15日进场10钢筋φ8mm2t2001.7.15日前进场11供水主管路φ70mm2300m2001.7.1日前进场12低压线路95mm2800m2001.7.12日前进场区设置，根据地形设置纵横向排水坡，通过横向排水沟引入主排水沟，局部生活废水、施工废水设置沉淀池，其排水系统见图4-2。4.1.3场地硬化场内生产区，尤其是Ｔ梁预制区和构件预制区全部硬化，其硬化标准为地基条件较好时厚度为10cm左右，地基条件较差时厚度为15cm左右，拌合站砂石料场硬化面积不少于2000m2，硬化时纵横向设置断缝槽，厚度不低于15cm。施工时注意对光缆沟进行防护。4.1.4场地围护整个制梁厂采取全围护结构，靠近109国道采取砖砌围墙，靠近雪水河方向设置铁丝网围墙，以保证厂内施工机械及人员的安全。4.2生产、生活房屋4.2.1生活房屋指挥部生活房屋采用砖混结构，单门单扇，房前屋后设置排水沟，屋内采用暖气片供暖。其总体平面图见图4-3。各队部生活房屋采用统筹规划，本着集中住宿，便于管理的原则进行布置，详见总平面布置图1-1。4.2.2生产房屋生产房屋采取棚架结构，根据场地条件具体布置，设置有钢筋加工间，半成品加工库、临时机具库、拌...
