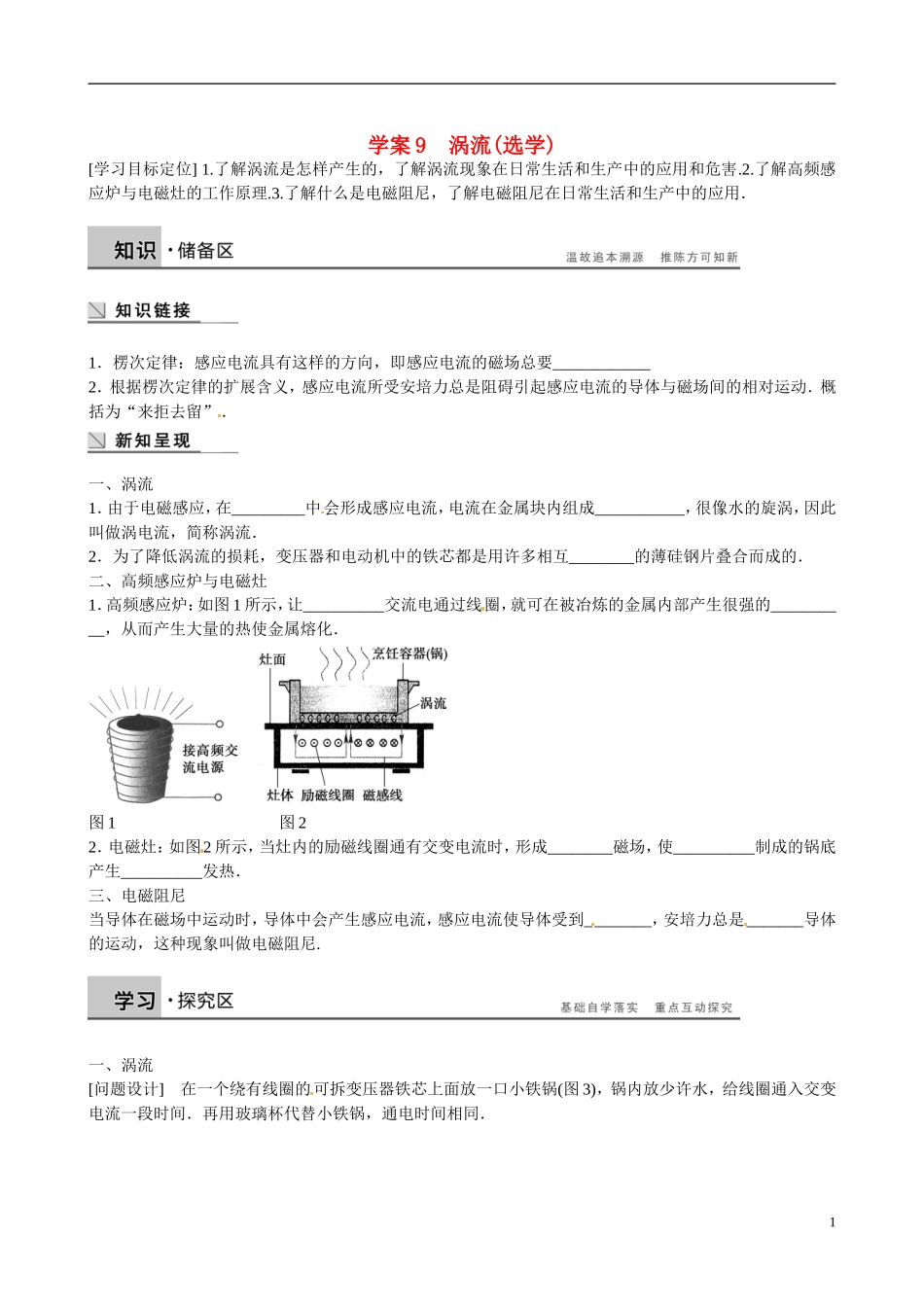

学案9涡流(选学)[学习目标定位]1.了解涡流是怎样产生的，了解涡流现象在日常生活和生产中的应用和危害.2.了解高频感应炉与电磁灶的工作原理.3.了解什么是电磁阻尼，了解电磁阻尼在日常生活和生产中的应用．1．楞次定律：感应电流具有这样的方向，即感应电流的磁场总要____________2．根据楞次定律的扩展含义，感应电流所受安培力总是阻碍引起感应电流的导体与磁场间的相对运动．概括为“来拒去留”．一、涡流1．由于电磁感应，在_________中会形成感应电流，电流在金属块内组成___________，很像水的旋涡，因此叫做涡电流，简称涡流．2．为了降低涡流的损耗，变压器和电动机中的铁芯都是用许多相互________的薄硅钢片叠合而成的．二、高频感应炉与电磁灶1．高频感应炉：如图1所示，让__________交流电通过线圈，就可在被冶炼的金属内部产生很强的__________，从而产生大量的热使金属熔化．图1图22．电磁灶：如图2所示，当灶内的励磁线圈通有交变电流时，形成________磁场，使__________制成的锅底产生__________发热．三、电磁阻尼当导体在磁场中运动时，导体中会产生感应电流，感应电流使导体受到________，安培力总是_______导体的运动，这种现象叫做电磁阻尼.一、涡流[问题设计]在一个绕有线圈的可拆变压器铁芯上面放一口小铁锅(图3)，锅内放少许水，给线圈通入交变电流一段时间．再用玻璃杯代替小铁锅，通电时间相同．1图3请回答下列问题：(1)铁锅和玻璃杯中的水温有什么不同？(2)试着解释这种现象．[要点提炼]1．产生：由于_______，在_________中会形成感应电流，电流在金属块内组成__________2．利用：高频感应炉，__________等利用了涡流的热效应；____________、扫雷器等利用了涡流的磁效应．3．防止：为了减少涡流对电动机、变压器的损害，常用______________较大的硅钢做铁芯材料，而且用______________________________-铁芯来代替整块硅钢材料．二、高频感应炉与电磁灶[问题设计]请阅读教材“高频感应炉与电磁灶”的内容，回答下列问题：(1)高频感应炉冶炼金属的原理是什么？有什么优点？(2)电磁灶中的涡流是怎样产生的？产生涡流的部分和引起涡流的部分是否接触？电磁灶的表面在电磁灶工作时的热量是怎么产生的？[问题设计]1．拨动灵敏电流计指针，拨动停止后观察现象．在两个接线柱上接上一根导线(短路线)，再次拨动指针，拨动停止后再次观察现象，比较两次观察的现象有何不同？2．两次观察到不同的现象，是什么原因造成的？[要点提炼]1．电磁阻尼：当__________运动时，导体中产生的感应电流会使导体受到__________，安培力总是___________导体的运动，这种现象称为电磁阻尼．2．应用：磁电式仪表中利用____________使指针迅速停下来，便于读数．2一、对涡流的理解例1下列关于涡流的说法中正确的是()A．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的B．涡流不是感应电流，而是一种有别于感应电流的特殊电流C．涡流有热效应，但没有磁效应D．在硅钢中不能产生涡流二、涡流热效应的应用例2电磁炉采用感应电流(涡流)的加热原理，是通过电子线路产生交变磁场，把铁锅放在炉面上时，在铁锅底部产生交变的电流，它具有升温快、效率高、体积小、安全性好等优点，下列关于电磁炉的说法正确的是()A．电磁炉面板可采用陶瓷材料，发热部分为铁锅底部B．电磁炉可以用陶瓷器皿作为锅具对食品加热C．可以通过改变电子线路的频率来改变电磁炉的功率D．电磁炉面板可采用金属材料，通过面板发热加热锅内食品三、对电磁阻尼的理解例3在水平放置的光滑绝缘导轨上，沿导轨固定一个条形磁铁，如图4所示．现有铜、铝和有机玻璃制成的滑块甲、乙、丙，使它们从导轨上的A点以某一初速度向磁铁滑去．各滑块在向磁铁运动的过程中()图4A．都做匀速运动B．甲、乙做加速运动C．甲、乙做减速运动D．乙、丙做匀速运动针对训练位于光滑水平面上的小车上放置一螺线管，一个比螺线管长的条形磁铁沿着螺线管的轴线以初速度v水平穿过，如图5所示，在此过程中()图5A．磁铁做匀速直线运动B．磁铁做减速运动C．小车向右做加速运动D．小车先加速后减速31．(涡流的理解)下列做法中可...
