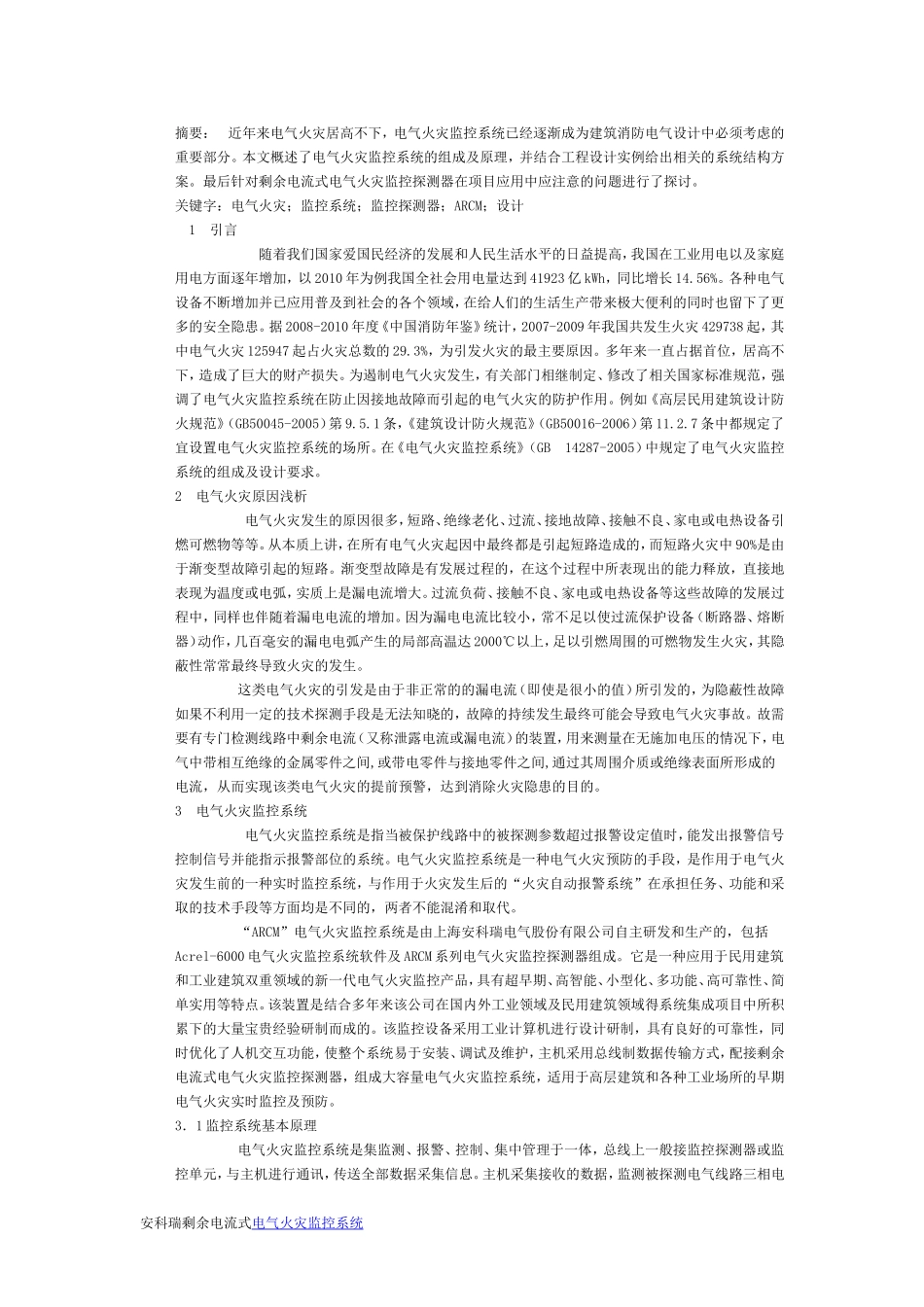

摘要：近年来电气火灾居高不下，电气火灾监控系统已经逐渐成为建筑消防电气设计中必须考虑的重要部分。本文概述了电气火灾监控系统的组成及原理，并结合工程设计实例给出相关的系统结构方案。最后针对剩余电流式电气火灾监控探测器在项目应用中应注意的问题进行了探讨。关键字：电气火灾；监控系统；监控探测器；ARCM；设计1引言随着我们国家爱国民经济的发展和人民生活水平的日益提高，我国在工业用电以及家庭用电方面逐年增加，以2010年为例我国全社会用电量达到41923亿kWh，同比增长14.56%。各种电气设备不断增加并已应用普及到社会的各个领域，在给人们的生活生产带来极大便利的同时也留下了更多的安全隐患。据2008-2010年度《中国消防年鉴》统计，2007-2009年我国共发生火灾429738起，其中电气火灾125947起占火灾总数的29.3%，为引发火灾的最主要原因。多年来一直占据首位，居高不下，造成了巨大的财产损失。为遏制电气火灾发生，有关部门相继制定、修改了相关国家标准规范，强调了电气火灾监控系统在防止因接地故障而引起的电气火灾的防护作用。例如《高层民用建筑设计防火规范》（GB50045-2005）第9.5.1条，《建筑设计防火规范》（GB50016-2006）第11.2.7条中都规定了宜设置电气火灾监控系统的场所。在《电气火灾监控系统》（GB14287-2005）中规定了电气火灾监控系统的组成及设计要求。2电气火灾原因浅析电气火灾发生的原因很多，短路、绝缘老化、过流、接地故障、接触不良、家电或电热设备引燃可燃物等等。从本质上讲，在所有电气火灾起因中最终都是引起短路造成的，而短路火灾中90%是由于渐变型故障引起的短路。渐变型故障是有发展过程的，在这个过程中所表现出的能力释放，直接地表现为温度或电弧，实质上是漏电流增大。过流负荷、接触不良、家电或电热设备等这些故障的发展过程中，同样也伴随着漏电电流的增加。因为漏电电流比较小，常不足以使过流保护设备（断路器、熔断器）动作，几百毫安的漏电电弧产生的局部高温达2000℃以上，足以引燃周围的可燃物发生火灾，其隐蔽性常常最终导致火灾的发生。这类电气火灾的引发是由于非正常的的漏电流（即使是很小的值）所引发的，为隐蔽性故障如果不利用一定的技术探测手段是无法知晓的，故障的持续发生最终可能会导致电气火灾事故。故需要有专门检测线路中剩余电流（又称泄露电流或漏电流）的装置，用来测量在无施加电压的情况下，电气中带相互绝缘的金属零件之间,或带电零件与接地零件之间,通过其周围介质或绝缘表面所形成的电流，从而实现该类电气火灾的提前预警，达到消除火灾隐患的目的。3电气火灾监控系统电气火灾监控系统是指当被保护线路中的被探测参数超过报警设定值时，能发出报警信号控制信号并能指示报警部位的系统。电气火灾监控系统是一种电气火灾预防的手段，是作用于电气火灾发生前的一种实时监控系统，与作用于火灾发生后的“火灾自动报警系统”在承担任务、功能和采取的技术手段等方面均是不同的，两者不能混淆和取代。“ARCM”电气火灾监控系统是由上海安科瑞电气股份有限公司自主研发和生产的，包括Acrel-6000电气火灾监控系统软件及ARCM系列电气火灾监控探测器组成。它是一种应用于民用建筑和工业建筑双重领域的新一代电气火灾监控产品，具有超早期、高智能、小型化、多功能、高可靠性、简单实用等特点。该装置是结合多年来该公司在国内外工业领域及民用建筑领域得系统集成项目中所积累下的大量宝贵经验研制而成的。该监控设备采用工业计算机进行设计研制，具有良好的可靠性，同时优化了人机交互功能，使整个系统易于安装、调试及维护，主机采用总线制数据传输方式，配接剩余电流式电气火灾监控探测器，组成大容量电气火灾监控系统，适用于高层建筑和各种工业场所的早期电气火灾实时监控及预防。3．1监控系统基本原理电气火灾监控系统是集监测、报警、控制、集中管理于一体，总线上一般接监控探测器或监控单元，与主机进行通讯，传送全部数据采集信息。主机采集接收的数据，监测被探测电气线路三相电安科瑞剩余电流式电气火灾监控系统流、剩余电流、温度、电压等参数的变化，以及反馈当前回路状态等信息。...
