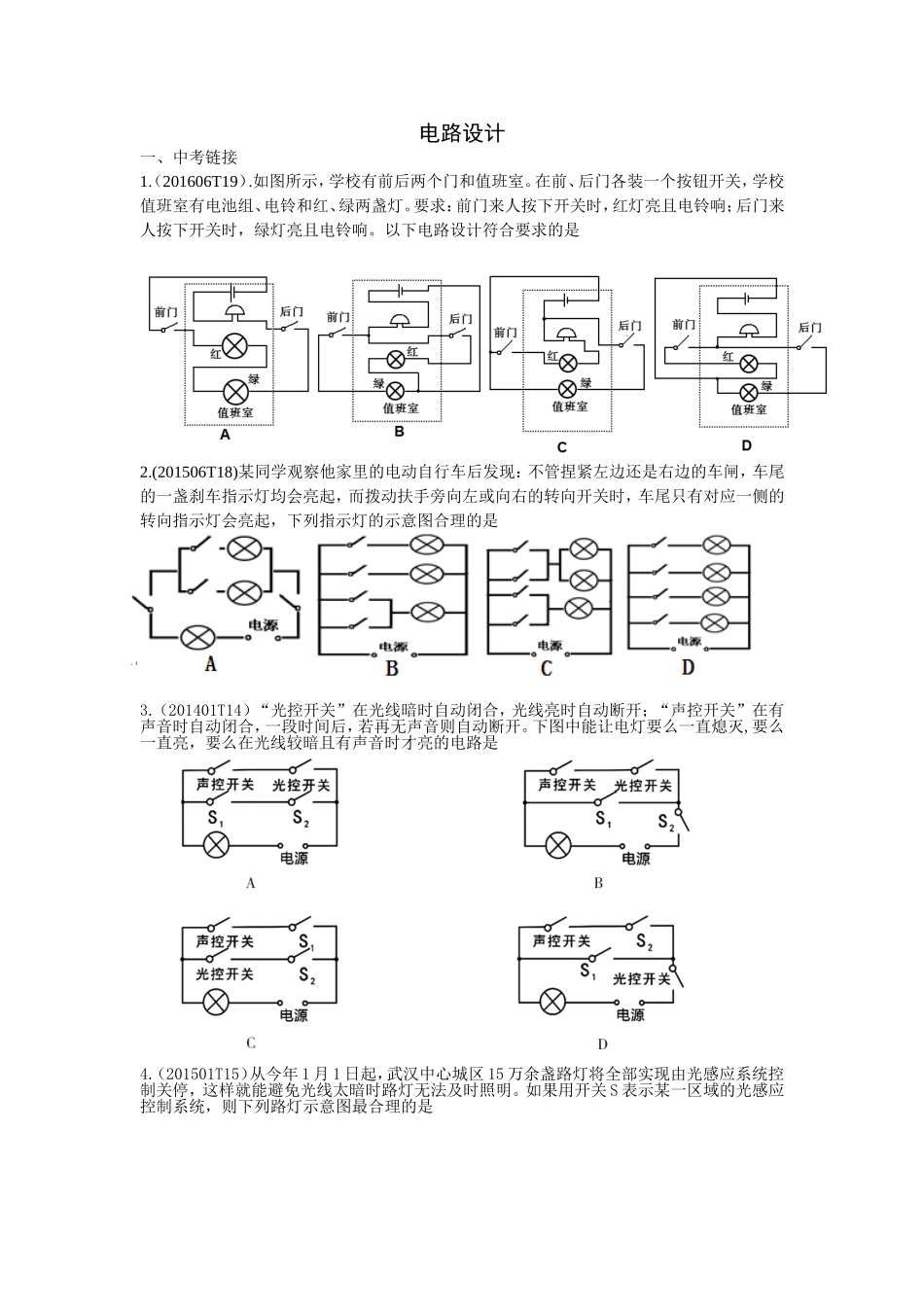

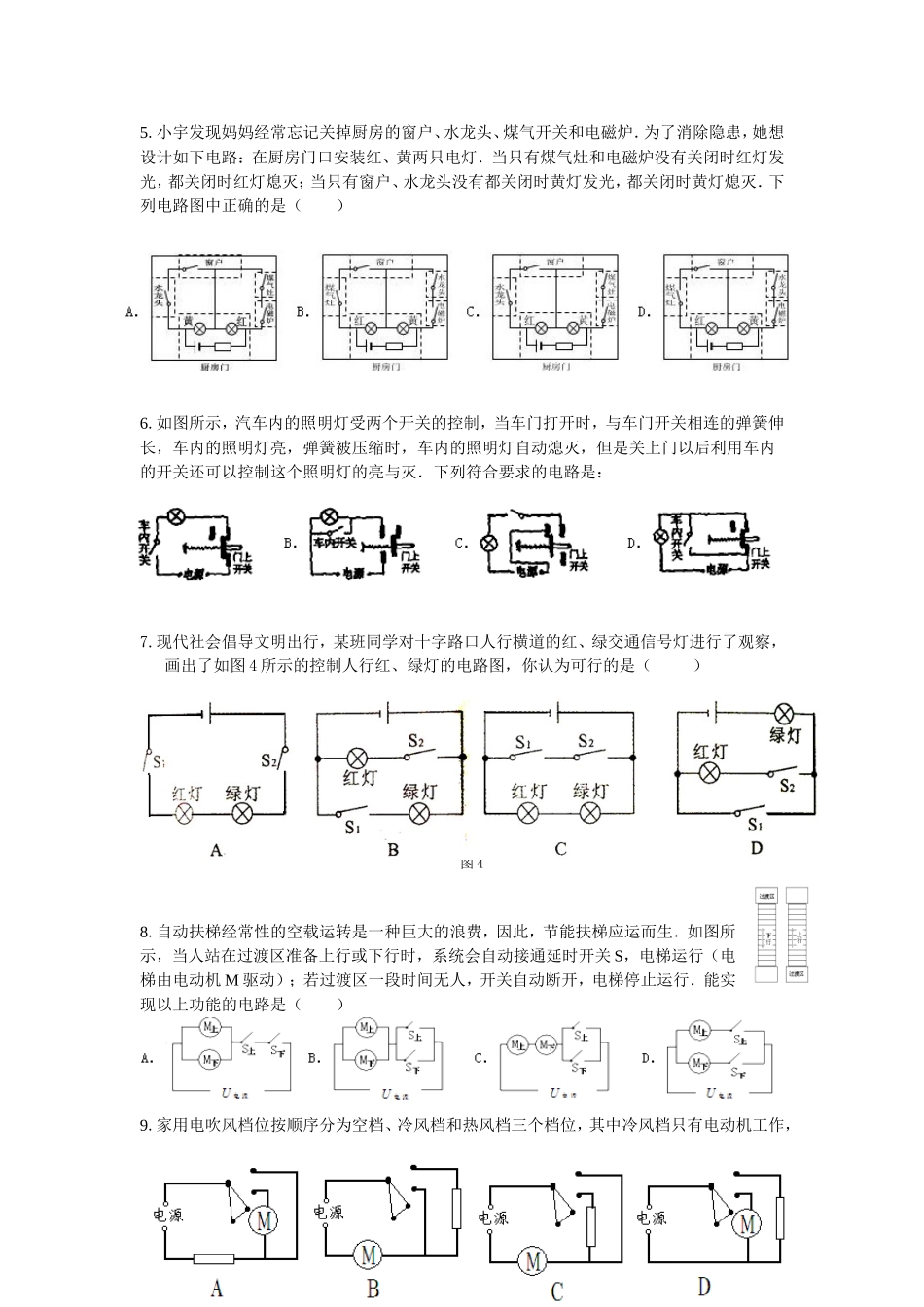

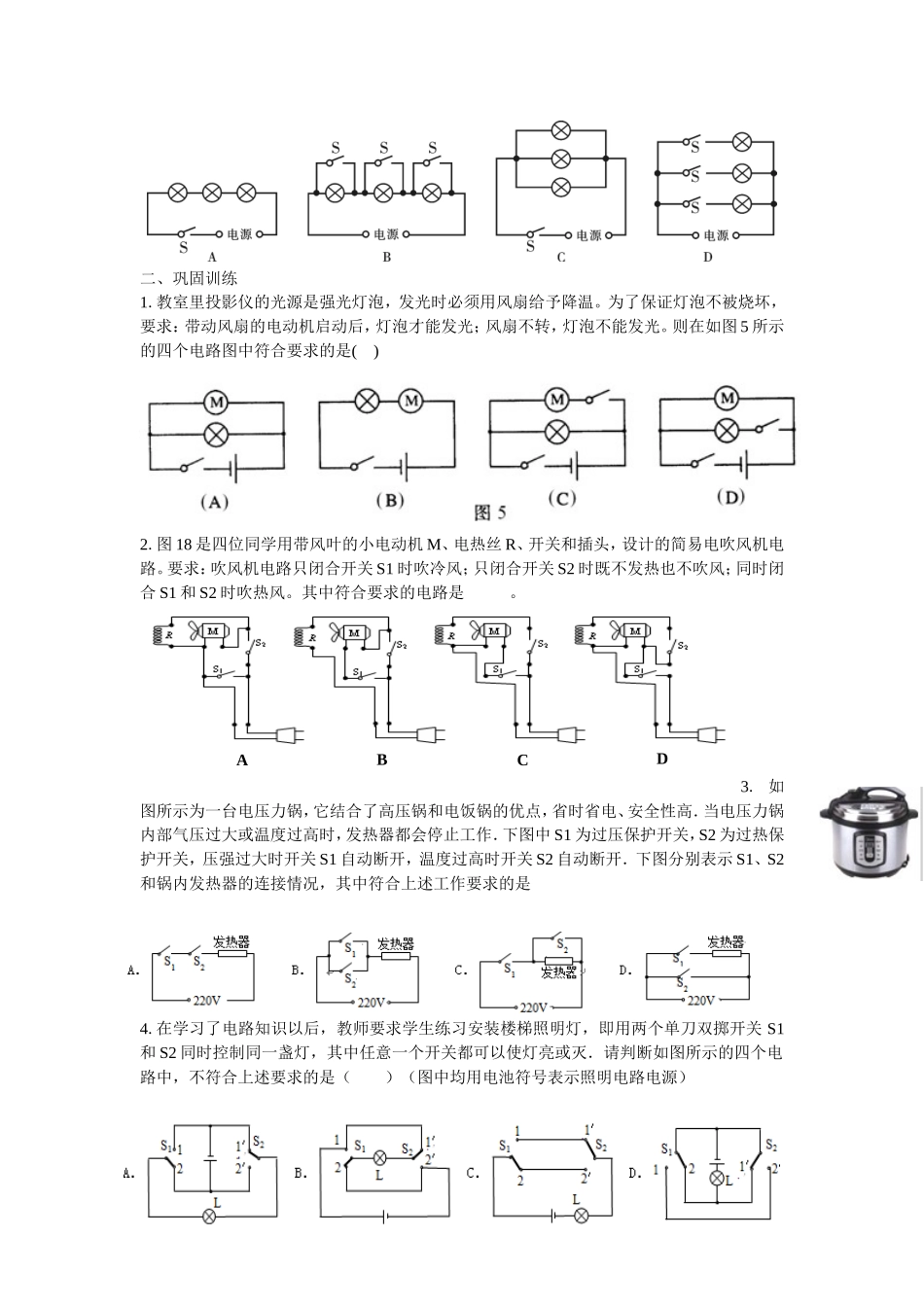

电路设计一、中考链接1.（201606T19）.如图所示，学校有前后两个门和值班室。在前、后门各装一个按钮开关，学校值班室有电池组、电铃和红、绿两盏灯。要求：前门来人按下开关时，红灯亮且电铃响；后门来人按下开关时，绿灯亮且电铃响。以下电路设计符合要求的是2.(201506T18)某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是3.（201401T14）“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开。下图中能让电灯要么一直熄灭,要么一直亮，要么在光线较暗且有声音时才亮的电路是4.（201501T15）从今年1月1日起，武汉中心城区15万余盏路灯将全部实现由光感应系统控制关停，这样就能避免光线太暗时路灯无法及时照明。如果用开关S表示某一区域的光感应控制系统，则下列路灯示意图最合理的是DABC二、巩固训练1.教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图5所示的四个电路图中符合要求的是()2.图18是四位同学用带风叶的小电动机M、电热丝R、开关和插头，设计的简易电吹风机电路。要求：吹风机电路只闭合开关S1时吹冷风；只闭合开关S2时既不发热也不吹风；同时闭合S1和S2时吹热风。其中符合要求的电路是。3.如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高．当电压力锅内部气压过大或温度过高时，发热器都会停止工作．下图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开．下图分别表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是4.在学习了电路知识以后，教师要求学生练习安装楼梯照明灯，即用两个单刀双掷开关S1和S2同时控制同一盏灯，其中任意一个开关都可以使灯亮或灭．请判断如图所示的四个电路中，不符合上述要求的是（）（图中均用电池符号表示照明电路电源）图45.小宇发现妈妈经常忘记关掉厨房的窗户、水龙头、煤气开关和电磁炉．为了消除隐患，她想设计如下电路：在厨房门口安装红、黄两只电灯．当只有煤气灶和电磁炉没有关闭时红灯发光，都关闭时红灯熄灭；当只有窗户、水龙头没有都关闭时黄灯发光，都关闭时黄灯熄灭．下列电路图中正确的是（）6.如图所示，汽车内的照明灯受两个开关的控制，当车门打开时，与车门开关相连的弹簧伸长，车内的照明灯亮，弹簧被压缩时，车内的照明灯自动熄灭，但是关上门以后利用车内的开关还可以控制这个照明灯的亮与灭．下列符合要求的电路是：7.现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图4所示的控制人行红、绿灯的电路图，你认为可行的是（）8.自动扶梯经常性的空载运转是一种巨大的浪费，因此，节能扶梯应运而生．如图所示，当人站在过渡区准备上行或下行时，系统会自动接通延时开关S，电梯运行（电梯由电动机M驱动）；若过渡区一段时间无人，开关自动断开，电梯停止运行．能实现以上功能的电路是（）9.家用电吹风档位按顺序分为空档、冷风档和热风档三个档位，其中冷风档只有电动机工作，热风档电动机和电热丝（也就是电阻）同时工作。电动机只有才家庭电路电压下才能工作。下列电路图能正确表达家用电吹风的这种工作原理的是：
