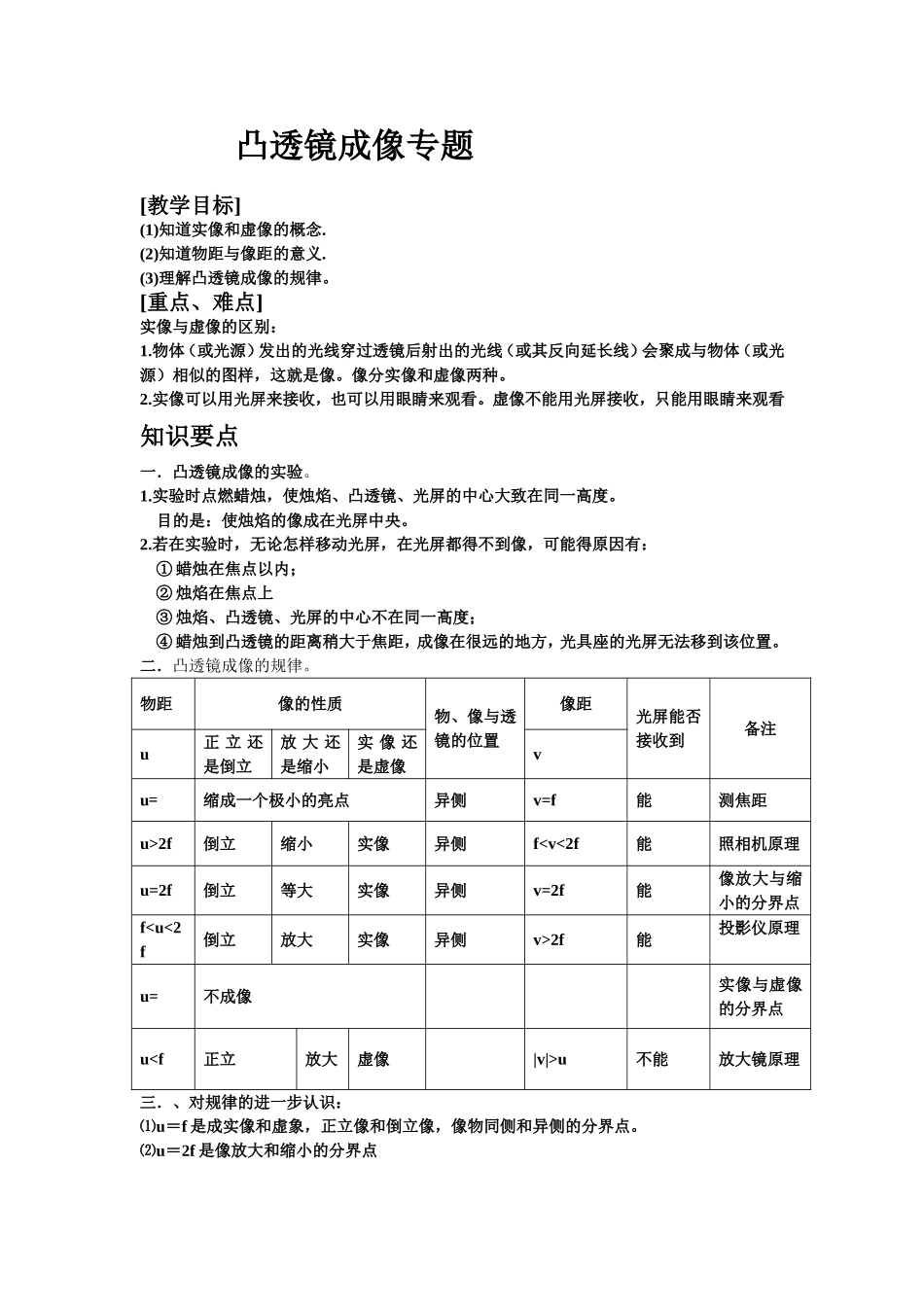

凸透镜成像专题[教学目标](1)知道实像和虚像的概念.(2)知道物距与像距的意义.(3)理解凸透镜成像的规律。[重点、难点]实像与虚像的区别：1.物体（或光源）发出的光线穿过透镜后射出的光线（或其反向延长线）会聚成与物体（或光源）相似的图样，这就是像。像分实像和虚像两种。2.实像可以用光屏来接收，也可以用眼睛来观看。虚像不能用光屏接收，只能用眼睛来观看知识要点一．凸透镜成像的实验。1.实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度。目的是：使烛焰的像成在光屏中央。2.若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。二．凸透镜成像的规律。物距像的性质物、像与透镜的位置像距光屏能否接收到备注u正立还是倒立放大还是缩小实像还是虚像vu=缩成一个极小的亮点异侧v=f能测焦距u>2f倒立缩小实像异侧f2f能投影仪原理u=不成像实像与虚像的分界点uu不能放大镜原理三．、对规律的进一步认识：⑴u＝f是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。⑵u＝2f是像放大和缩小的分界点⑶当像距大于物距时成放大的实像（或虚像），当像距小于物距时成倒立缩小的实像。⑷成实像时：⑸成虚像时：专题训练知识点一：照相机基础题1．使用下列光学器材，其目的是使物体成倒立缩小实像的是()A．放大镜B．照相机C．幻灯机D．投影仪2．如图所示，左边是某一物体的的形状，右边4个是供选择的物体的像的形状(不考虑大小)．(1)该物体在照相机的胶卷上所成的像的形状为．(2)在平面镜中看到的该物体的像的形状为．(3)把投影仪的平面镜卸掉，让物体的像成在天花板上，这时看到的该物体的像的形状为．(4)用放大镜看到的该物体的像的形状为变式题一2010．广安)3。“五·四”青年节那天，学校请来摄影师给我们拍毕业照，列好队后，摄影师发现有几位同学没有进入取景框内，这时他重新调整照相机的正确方法是()A．照相机向前移，镜头向前伸B．照相机向前移，镜头向后缩C．照相机向后移，镜头向前伸D．照相机向后移，镜头向后缩变式题二4．如图是照相机镜头成像原理示意图．在图中所标的a、b、c三点中，点表示凸透镜的焦点．吴力在家里的阳台上用数码相机(焦距可调)拍摄下了株洲天元大桥美丽的夜景，如图甲、乙所示．结合图分析可知，拍摄照片时，镜头焦距调的较大．物距减小（增大）像距增大（减小）像变大（变小）物距减小（增大）像距减小（增大）像变小（变大）知识点二：投影仪基础题：5．小明同学在用凸透镜观察物体的过程中，他观察到了如图所示的实验现象．下列光学仪器的工作原理与该现象所反映的规律相同的是()A．放大镜B．照相机C．投影仪D．汽车的后视镜变式题一：6．下图为某同学的头像幻灯片．在放幻灯片时，将幻灯片倒着插在幻灯架上，屏幕上出现的清晰的像应该是()变式题二：7．用一架镜头焦距不变的，给一个人照了一张2寸的半身照，若再给这个人照一张2寸的全身照，应该使()A．照相机与人的距离增大，暗箱长度缩短B．照相机与人的距离增大，暗箱长度伸长C．照相机与人的距离减小，暗箱长度缩短D．照相机与人的距离减小，暗箱长度伸长变式题三：8．用幻灯机放映幻灯片时，银幕上出现的是正常画面，但若有一个小虫正好飞落在凸透镜镜片上，此时对画面的影响为()A．几乎无影响B．画面上有只小虫C．画面上有小虫，但不清晰D．画面变得模糊知识点三：放大镜基础题：9．如图，小刚将盛满水的圆柱形透明玻璃杯贴近书本，透过玻璃杯观看书上的鹦鹉图片(圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等)，他所看到的虚像可能是()变式题一：10．小明用焦距为l0cm的放大镜去观察邮票．想看清楚邮票上的细微之处，这时放大镜与邮票问的距离应是cm．变式题二：11．想出去旅游的老爷爷用放大镜看地图时，为了看到更大的清晰的像，应()A．地图与眼睛不动，放大镜离地图远一些B．地图与眼...
