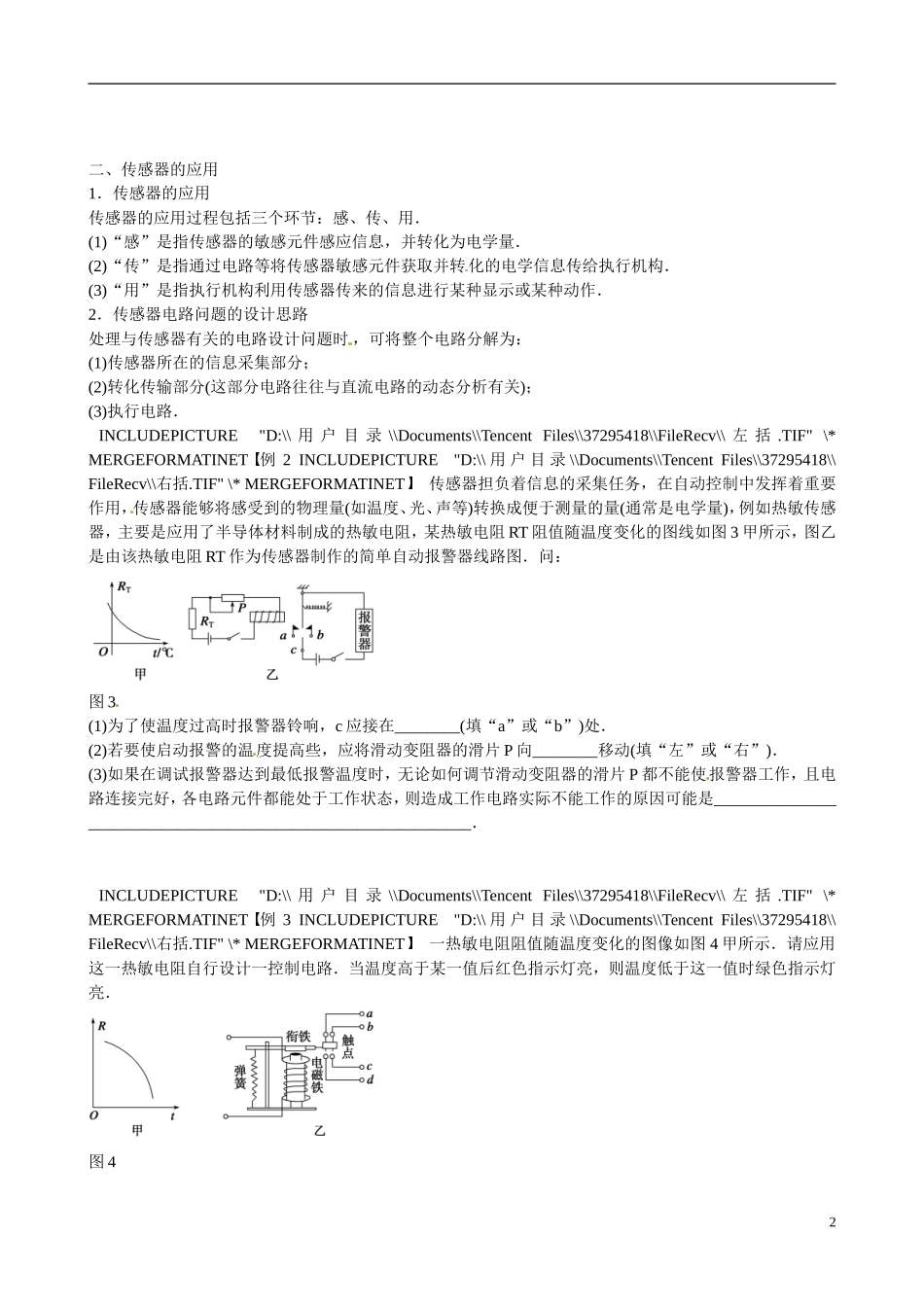

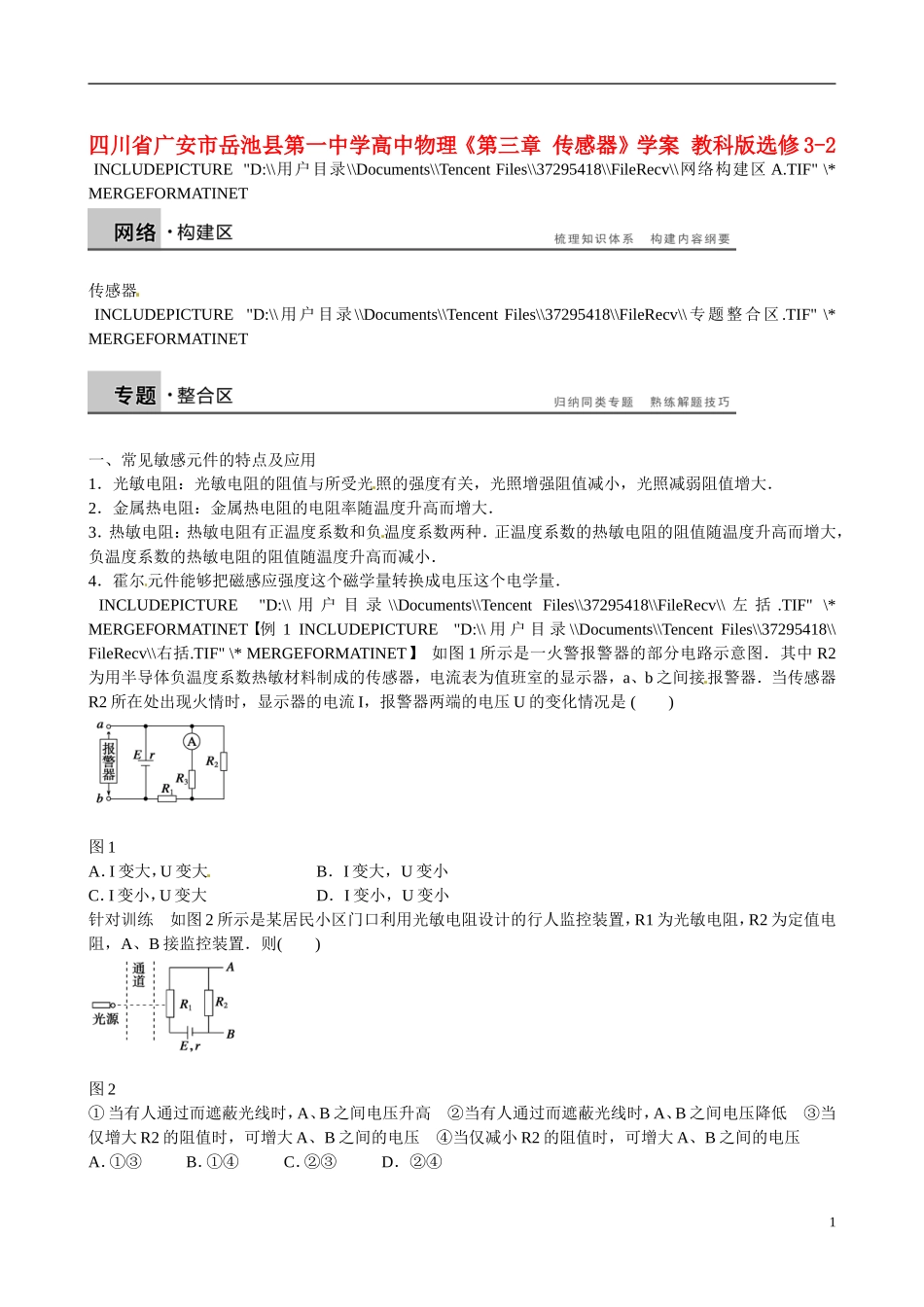

四川省广安市岳池县第一中学高中物理《第三章传感器》学案教科版选修3-2INCLUDEPICTURE"D:\\用户目录\\Documents\\TencentFiles\\37295418\\FileRecv\\网络构建区A.TIF"\*MERGEFORMATINET传感器INCLUDEPICTURE"D:\\用户目录\\Documents\\TencentFiles\\37295418\\FileRecv\\专题整合区.TIF"\*MERGEFORMATINET一、常见敏感元件的特点及应用1．光敏电阻：光敏电阻的阻值与所受光照的强度有关，光照增强阻值减小，光照减弱阻值增大．2．金属热电阻：金属热电阻的电阻率随温度升高而增大．3．热敏电阻：热敏电阻有正温度系数和负温度系数两种．正温度系数的热敏电阻的阻值随温度升高而增大，负温度系数的热敏电阻的阻值随温度升高而减小．4．霍尔元件能够把磁感应强度这个磁学量转换成电压这个电学量．INCLUDEPICTURE"D:\\用户目录\\Documents\\TencentFiles\\37295418\\FileRecv\\左括.TIF"\*MERGEFORMATINET例1INCLUDEPICTURE"D:\\用户目录\\Documents\\TencentFiles\\37295418\\FileRecv\\右括.TIF"\*MERGEFORMATINET如图1所示是一火警报警器的部分电路示意图．其中R2为用半导体负温度系数热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器．当传感器R2所在处出现火情时，显示器的电流I，报警器两端的电压U的变化情况是()图1A．I变大，U变大B．I变大，U变小C．I变小，U变大D．I变小，U变小针对训练如图2所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()图2①当有人通过而遮蔽光线时，A、B之间电压升高②当有人通过而遮蔽光线时，A、B之间电压降低③当仅增大R2的阻值时，可增大A、B之间的电压④当仅减小R2的阻值时，可增大A、B之间的电压A．①③B．①④C．②③D．②④1二、传感器的应用1．传感器的应用传感器的应用过程包括三个环节：感、传、用．(1)“感”是指传感器的敏感元件感应信息，并转化为电学量．(2)“传”是指通过电路等将传感器敏感元件获取并转化的电学信息传给执行机构．(3)“用”是指执行机构利用传感器传来的信息进行某种显示或某种动作．2．传感器电路问题的设计思路处理与传感器有关的电路设计问题时，可将整个电路分解为：(1)传感器所在的信息采集部分；(2)转化传输部分(这部分电路往往与直流电路的动态分析有关)；(3)执行电路．INCLUDEPICTURE"D:\\用户目录\\Documents\\TencentFiles\\37295418\\FileRecv\\左括.TIF"\*MERGEFORMATINET例2INCLUDEPICTURE"D:\\用户目录\\Documents\\TencentFiles\\37295418\\FileRecv\\右括.TIF"\*MERGEFORMATINET传感器担负着信息的采集任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(通常是电学量)，例如热敏传感器，主要是应用了半导体材料制成的热敏电阻，某热敏电阻RT阻值随温度变化的图线如图3甲所示，图乙是由该热敏电阻RT作为传感器制作的简单自动报警器线路图．问：图3(1)为了使温度过高时报警器铃响，c应接在________(填“a”或“b”)处．(2)若要使启动报警的温度提高些，应将滑动变阻器的滑片P向________移动(填“左”或“右”)．(3)如果在调试报警器达到最低报警温度时，无论如何调节滑动变阻器的滑片P都不能使报警器工作，且电路连接完好，各电路元件都能处于工作状态，则造成工作电路实际不能工作的原因可能是______________________________________________________________．INCLUDEPICTURE"D:\\用户目录\\Documents\\TencentFiles\\37295418\\FileRecv\\左括.TIF"\*MERGEFORMATINET例3INCLUDEPICTURE"D:\\用户目录\\Documents\\TencentFiles\\37295418\\FileRecv\\右括.TIF"\*MERGEFORMATINET一热敏电阻阻值随温度变化的图像如图4甲所示．请应用这一热敏电阻自行设计一控制电路．当温度高于某一值后红色指示灯亮，则温度低于这一值时绿色指示灯亮．图42给你的器材有：如图乙所示的继电器一个(a、b为常闭触点．c、d为常开触点)、热敏电阻一只、滑动变阻器一只、红绿色指示灯各一个、两个独立的电池组、开关两个、导线若干等．INCLUDEPICTURE"D:\\用户目录\\Documents\\TencentFiles\...
