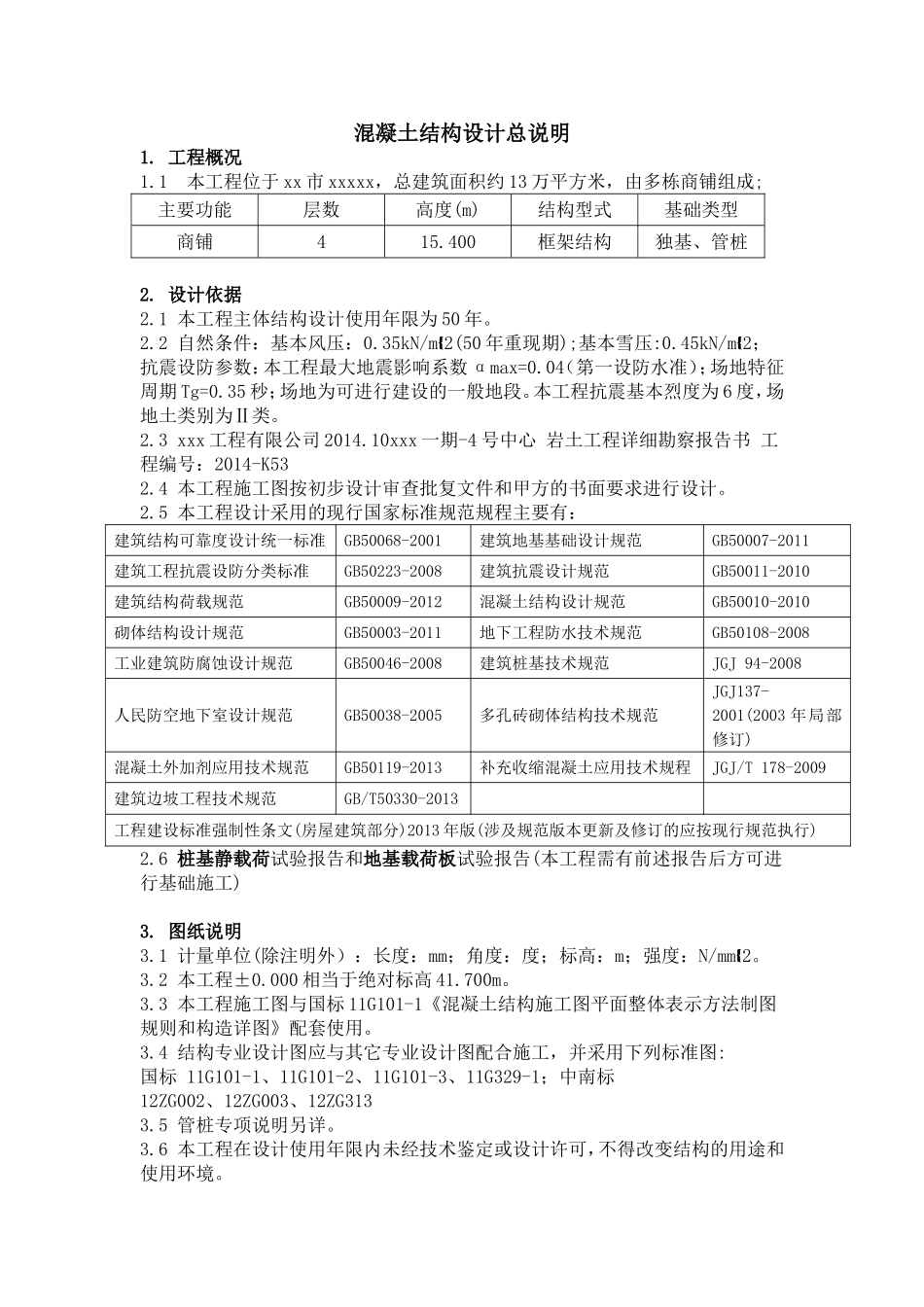

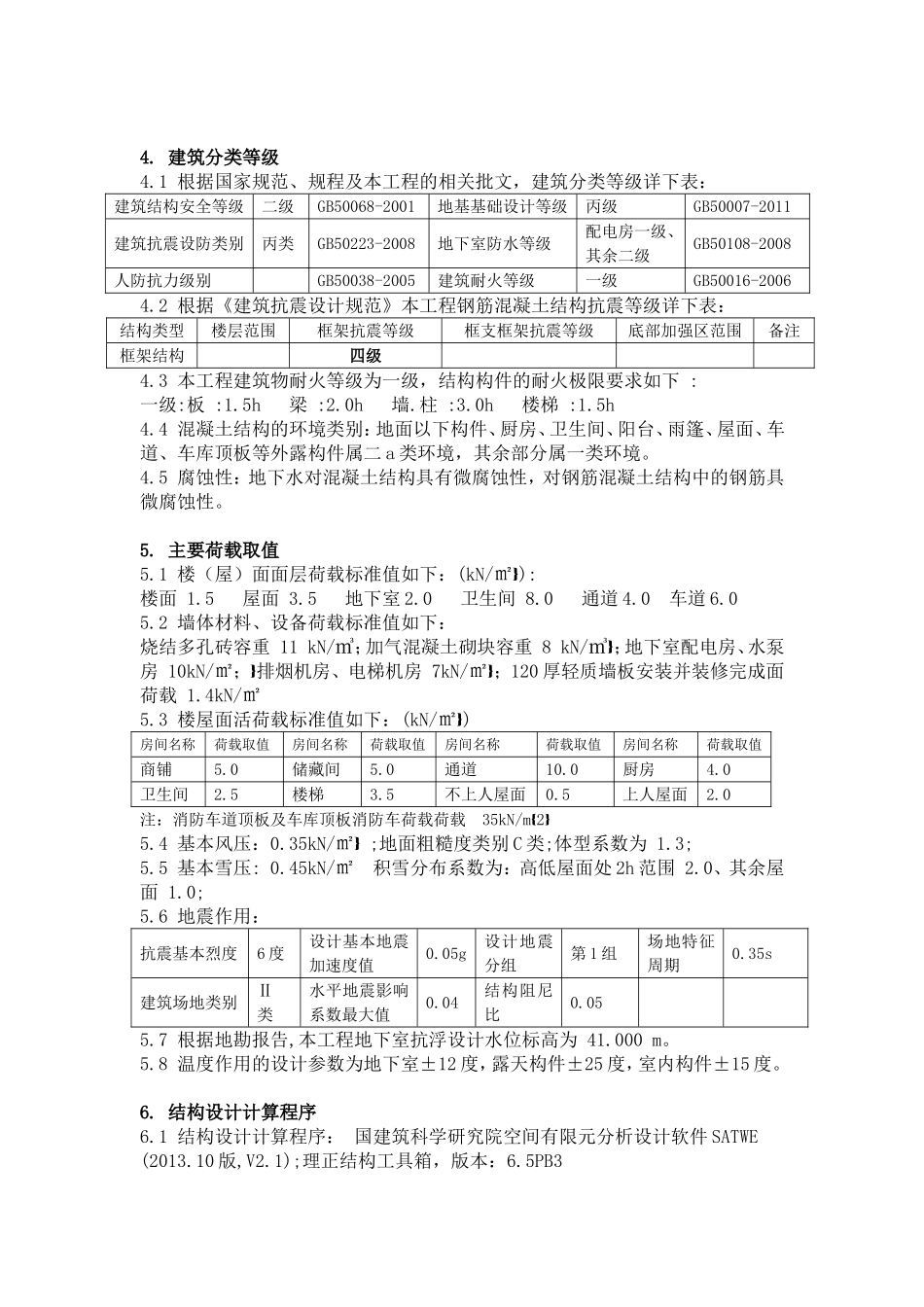

混凝土结构设计总说明1.工程概况1.1本工程位于xx市xxxxx，总建筑面积约13万平方米，由多栋商铺组成;主要功能层数高度(m)结构型式基础类型商铺415.400框架结构独基、管桩2.设计依据2.1本工程主体结构设计使用年限为50年。2.2自然条件：基本风压：0.35kN/m2(50Œ年重现期);基本雪压:0.45kN/m2Œ；抗震设防参数：本工程最大地震影响系数αmax=0.04（第一设防水准）；场地特征周期Tg=0.35秒；场地为可进行建设的一般地段。本工程抗震基本烈度为6度，场地土类别为Ⅱ类。2.3xxx工程有限公司2014.10xxx一期-4号中心岩土工程详细勘察报告书工程编号：2014-K532.4本工程施工图按初步设计审查批复文件和甲方的书面要求进行设计。2.5本工程设计采用的现行国家标准规范规程主要有：建筑结构可靠度设计统一标准GB50068-2001建筑地基基础设计规范GB50007-2011建筑工程抗震设防分类标准GB50223-2008建筑抗震设计规范GB50011-2010建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010砌体结构设计规范GB50003-2011地下工程防水技术规范GB50108-2008工业建筑防腐蚀设计规范GB50046-2008建筑桩基技术规范JGJ94-2008人民防空地下室设计规范GB50038-2005多孔砖砌体结构技术规范JGJ137-2001(2003年局部修订)混凝土外加剂应用技术规范GB50119-2013补充收缩混凝土应用技术规程JGJ/T178-2009建筑边坡工程技术规范GB/T50330-2013工程建设标准强制性条文(房屋建筑部分)2013年版(涉及规范版本更新及修订的应按现行规范执行)2.6桩基静载荷试验报告和地基载荷板试验报告(本工程需有前述报告后方可进行基础施工)3.图纸说明3.1计量单位(除注明外）：长度：mm；角度：度；标高：m；强度：N/mm2Œ。3.2本工程±0.000相当于绝对标高41.700m。3.3本工程施工图与国标11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》配套使用。3.4结构专业设计图应与其它专业设计图配合施工，并采用下列标准图:国标11G101-1、11G101-2、11G101-3、11G329-1；中南标12ZG002、12ZG003、12ZG3133.5管桩专项说明另详。3.6本工程在设计使用年限内未经技术鉴定或设计许可，不得改变结构的用途和使用环境。4.建筑分类等级4.1根据国家规范、规程及本工程的相关批文，建筑分类等级详下表：建筑结构安全等级二级GB50068-2001地基基础设计等级丙级GB50007-2011建筑抗震设防类别丙类GB50223-2008地下室防水等级配电房一级、其余二级GB50108-2008人防抗力级别GB50038-2005建筑耐火等级一级GB50016-20064.2根据《建筑抗震设计规范》本工程钢筋混凝土结构抗震等级详下表：结构类型楼层范围框架抗震等级框支框架抗震等级底部加强区范围备注框架结构四级4.3本工程建筑物耐火等级为一级，结构构件的耐火极限要求如下:一级:板:1.5h梁:2.0h墙.柱:3.0h楼梯:1.5h4.4混凝土结构的环境类别：地面以下构件、厨房、卫生间、阳台、雨篷、屋面、车道、车库顶板等外露构件属二a类环境，其余部分属一类环境。4.5腐蚀性：地下水对混凝土结构具有微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性。5.主要荷载取值5.1楼（屋）面面层荷载标准值如下：(kN/㎡):楼面1.5屋面3.5地下室2.0卫生间8.0通道4.0车道6.05.2墙体材料、设备荷载标准值如下：烧结多孔砖容重11kN/；加气混凝土砌块容重㎥8kN/㎥；地下室配电房、水泵房10kN/㎡；排烟机房、电梯机房7kN/㎡；120厚轻质墙板安装并装修完成面荷载1.4kN/㎡5.3楼屋面活荷载标准值如下：(kN/㎡)房间名称荷载取值房间名称荷载取值房间名称荷载取值房间名称荷载取值商铺5.0储藏间5.0通道10.0厨房4.0卫生间2.5楼梯3.5不上人屋面0.5上人屋面2.0注：消防车道顶板及车库顶板消防车荷载荷载35kN/m2Œ5.4基本风压：0.35kN/㎡;地面粗糙度类别C类;体型系数为1.3;5.5基本雪压:0.45kN/㎡积雪分布系数为：高低屋面处2h范围2.0、其余屋面1.0;5.6地震作用：抗震基本烈度6度设计基本地震加速度值0.05g设计地震分组第1组场地特征周期0.35s建筑场地类别Ⅱ类水平地震影响系数最大值0.04结构阻尼比0.055.7根据地勘报告,本工程地下室抗浮设计水位标高为41.000m。5.8温度作用的设计参数为地下室±12度，露天构件±25...
