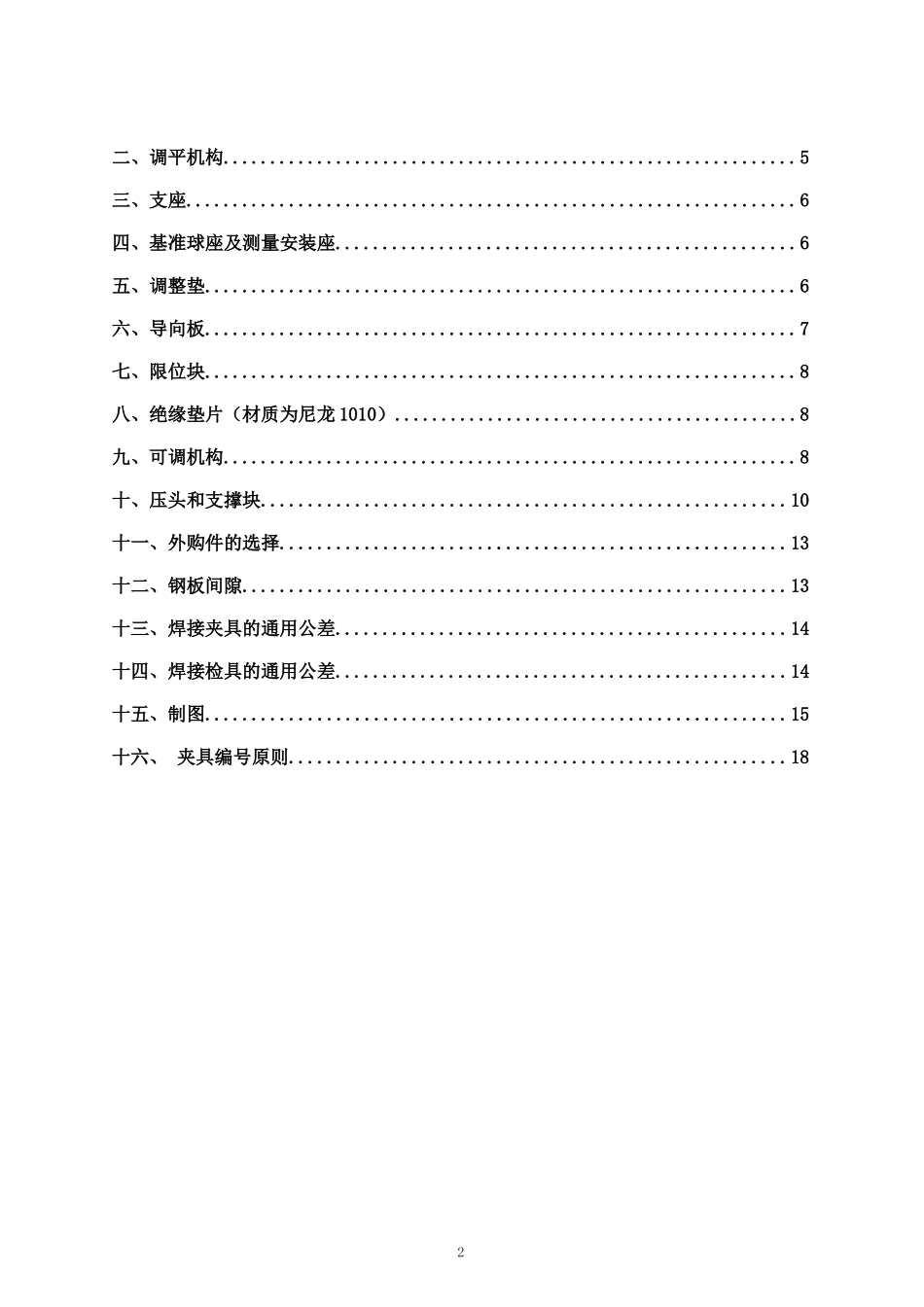

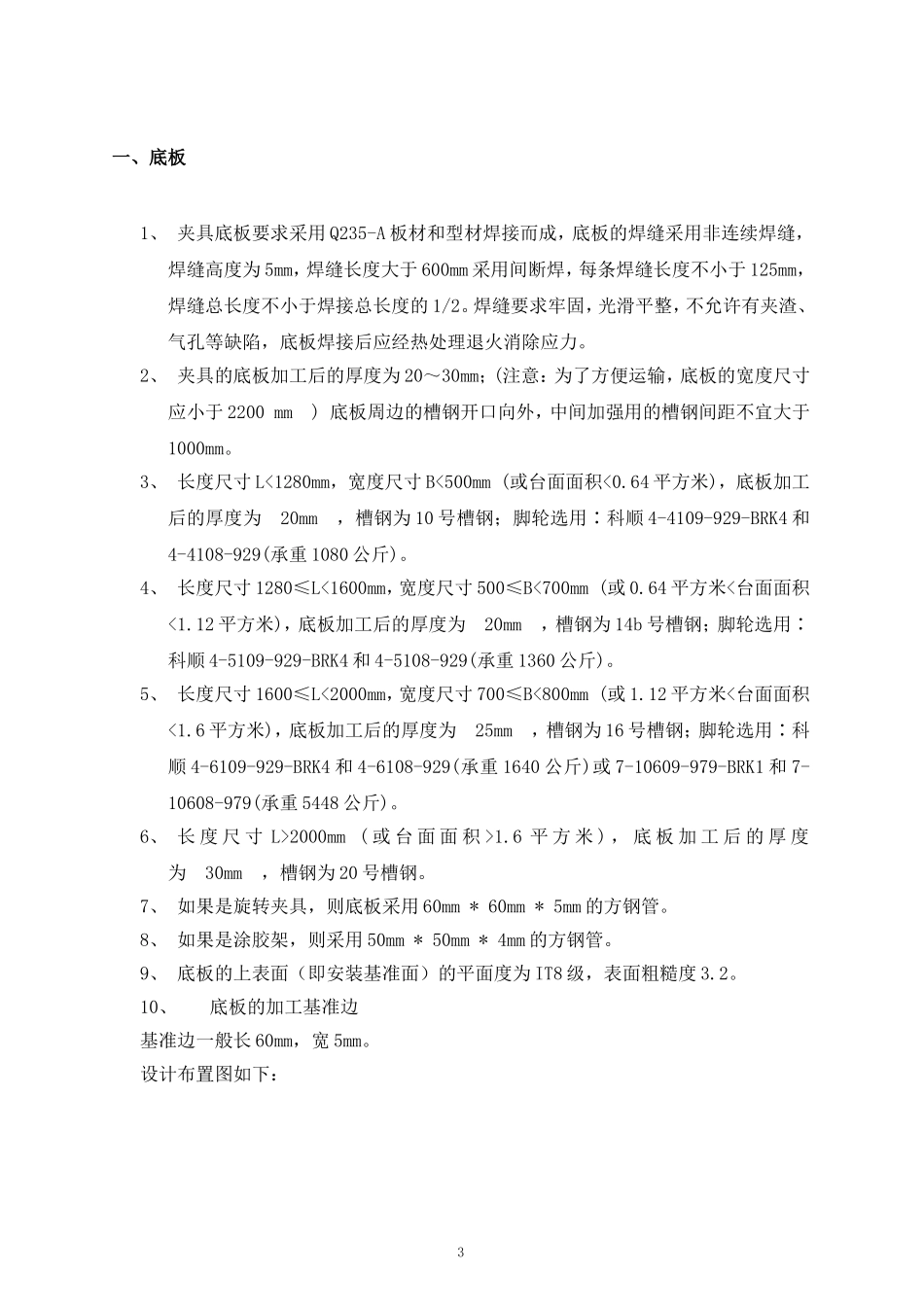

工装夹具设计标准版次：OR批准审核校对编制目录一、底板.................................................................3二、调平机构.............................................................5三、支座.................................................................6四、基准球座及测量安装座.................................................6五、调整垫...............................................................6六、导向板...............................................................7七、限位块...............................................................8八、绝缘垫片（材质为尼龙1010）...........................................8九、可调机构.............................................................8十、压头和支撑块........................................................10十一、外购件的选择......................................................13十二、钢板间隙..........................................................13十三、焊接夹具的通用公差................................................14十四、焊接检具的通用公差................................................14十五、制图..............................................................15十六、夹具编号原则.....................................................182一、底板1、夹具底板要求采用Q235-A板材和型材焊接而成，底板的焊缝采用非连续焊缝，焊缝高度为5mm，焊缝长度大于600mm采用间断焊，每条焊缝长度不小于125mm，焊缝总长度不小于焊接总长度的1/2。焊缝要求牢固，光滑平整，不允许有夹渣、气孔等缺陷，底板焊接后应经热处理退火消除应力。2、夹具的底板加工后的厚度为20～30mm；(注意：为了方便运输，底板的宽度尺寸应小于2200mm)底板周边的槽钢开口向外，中间加强用的槽钢间距不宜大于1000mm。3、长度尺寸L<1280mm，宽度尺寸B<500mm(或台面面积<0.64平方米)，底板加工后的厚度为20mm，槽钢为10号槽钢；脚轮选用∶科顺4-4109-929-BRK4和4-4108-929(承重1080公斤)。4、长度尺寸1280≤L<1600mm，宽度尺寸500≤B<700mm(或0.64平方米<台面面积<1.12平方米)，底板加工后的厚度为20mm，槽钢为14b号槽钢；脚轮选用∶科顺4-5109-929-BRK4和4-5108-929(承重1360公斤)。5、长度尺寸1600≤L<2000mm，宽度尺寸700≤B<800mm(或1.12平方米<台面面积<1.6平方米)，底板加工后的厚度为25mm，槽钢为16号槽钢；脚轮选用∶科顺4-6109-929-BRK4和4-6108-929(承重1640公斤)或7-10609-979-BRK1和7-10608-979(承重5448公斤)。6、长度尺寸L>2000mm(或台面面积>1.6平方米)，底板加工后的厚度为30mm，槽钢为20号槽钢。7、如果是旋转夹具，则底板采用60mm*60mm*5mm的方钢管。8、如果是涂胶架，则采用50mm*50mm*4mm的方钢管。9、底板的上表面（即安装基准面）的平面度为IT8级，表面粗糙度3.2。10、底板的加工基准边基准边一般长60mm，宽5mm。设计布置图如下：311、底板上测量基准孔(主要是三座标检测用)设计形式如下：其中3－φ10H7的基准孔为通孔，3-φ30的沉头孔深2mm。加工时应随底板的安装基准面一次性加工而成。基准孔至少要三个，它的布置必须是非直线，而且形成的三角形的区域尽量大，4应该布置在支撑块的支座形成的多边形的外部，同时应考虑三座标在夹具装配完成后检测探头的可接近性。12、底板的安装基准面上若需刻坐标网格线，坐标网格线的深度0.2mm，宽度线距为100或200mm，并在刻线的两端刻上坐标号，坐标号应与汽车产品图上的坐标号相一致。（根据客户需求）13、底板上应最少有横竖各一条测量基准槽，其截面宽度为10mm、深度为5mm、一边为直角的倒梯形槽(当边长大于2米时应平行对称布置两条，间距一般为1米)。（根据客户需求）设计图示如下：14、安装螺钉如无特殊要求均采用8.8级内六角螺钉。15、吊环螺钉:当夹具重量小于1吨时用M16；1～2吨时用M24；2吨以上用M30(底板上仅制孔，不装吊环螺钉)。二、调平机构16、底板固定在地面的...
