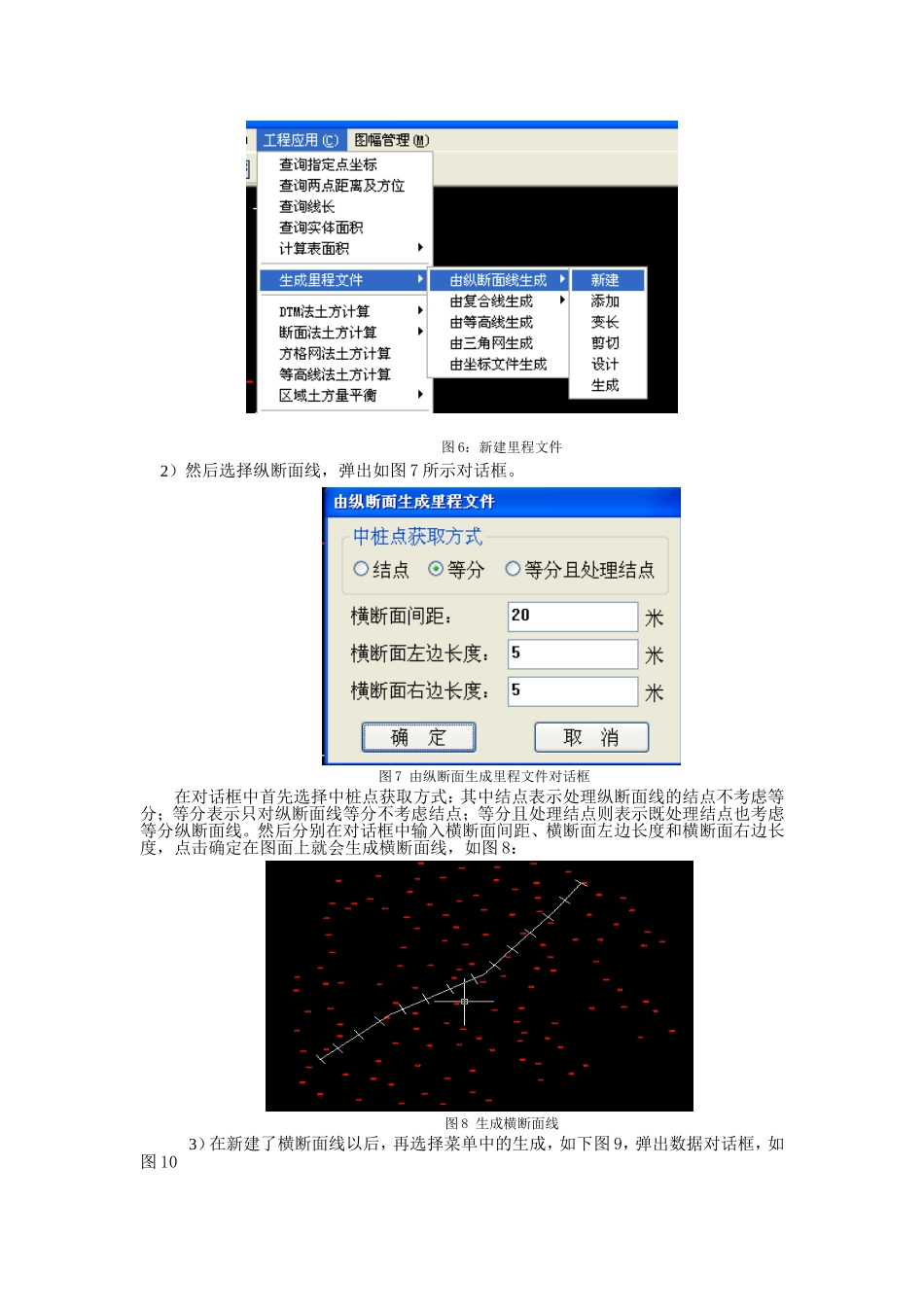

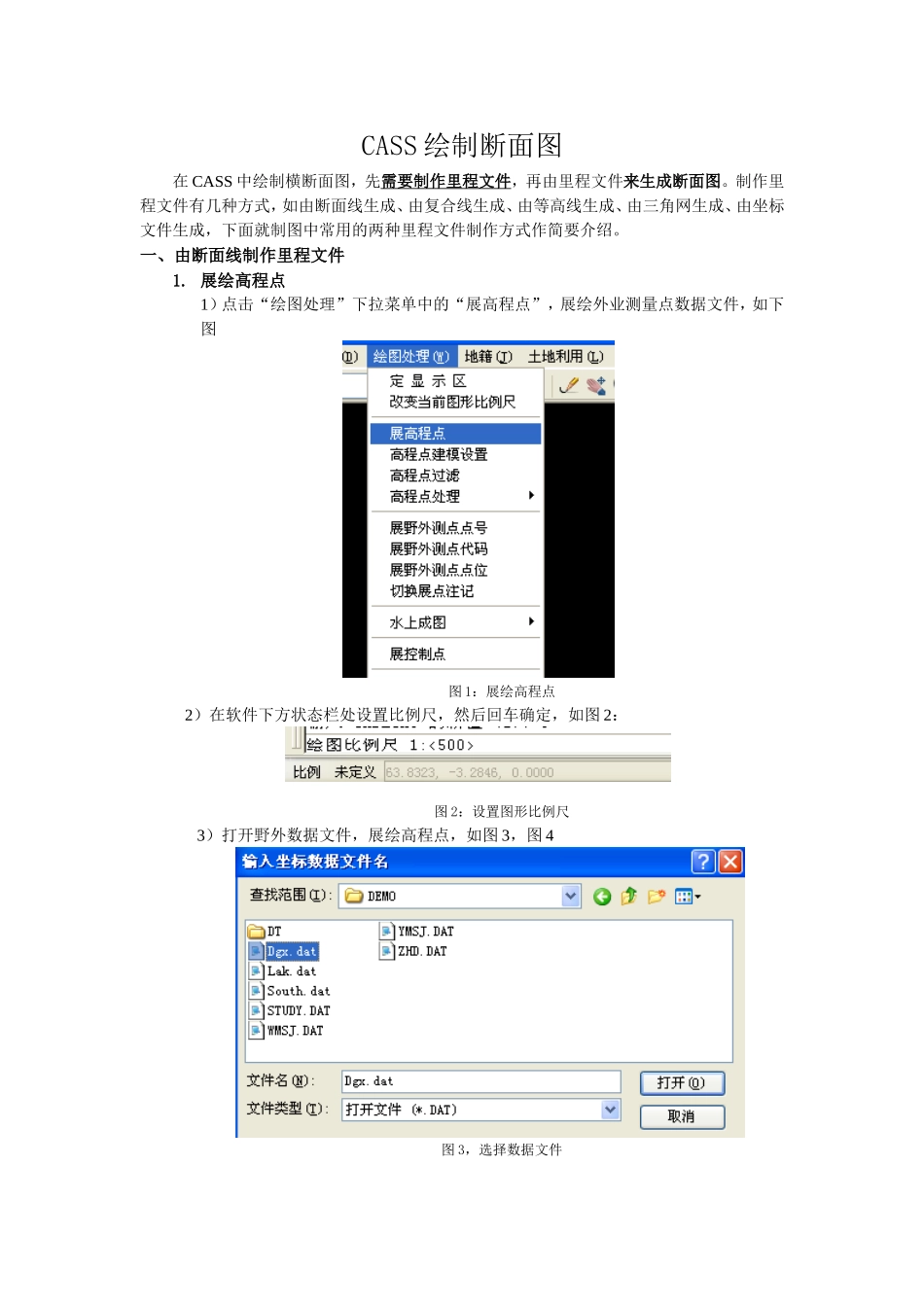

CASS绘制断面图在CASS中绘制横断面图，先需要制作里程文件，再由里程文件来生成断面图。制作里程文件有几种方式，如由断面线生成、由复合线生成、由等高线生成、由三角网生成、由坐标文件生成，下面就制图中常用的两种里程文件制作方式作简要介绍。一、由断面线制作里程文件1.展绘高程点1）点击“绘图处理”下拉菜单中的“展高程点”，展绘外业测量点数据文件，如下图图1：展绘高程点2）在软件下方状态栏处设置比例尺，然后回车确定，如图2：图2：设置图形比例尺3）打开野外数据文件，展绘高程点，如图3，图4图3，选择数据文件图4：展绘高程点完成2、绘制纵断面线用多段线绘制一条纵断面线，横断面与此纵断面线垂直相交，如下图5：图5：绘制纵断面线3、用“由纵断面生成”工具生成里程文件1）在“工程应用”下拉菜单中选择“生成里程文件”>“由纵断面生成”>“新建”如下图6：图6：新建里程文件2）然后选择纵断面线，弹出如图7所示对话框。图7由纵断面生成里程文件对话框在对话框中首先选择中桩点获取方式：其中结点表示处理纵断面线的结点不考虑等分；等分表示只对纵断面线等分不考虑结点；等分且处理结点则表示既处理结点也考虑等分纵断面线。然后分别在对话框中输入横断面间距、横断面左边长度和横断面右边长度，点击确定在图面上就会生成横断面线，如图8：图8生成横断面线3）在新建了横断面线以后，再选择菜单中的生成，如下图9，弹出数据对话框，如图10图9点击生成里程文件图10输入里程文件名对话框首先选择高程点的数据文件名，打开后弹出如图11所示对话框。图11输入高程点数据文件对话框指定生成的里程文件保存的文件名和路径，设置断面线上插值间距和起始里程，单击保存。软件会在刚才制定的路径下生成*.hdm和*.dat两个数据文件，以hdm结尾的数据文件就是里程文件，在生成断面图的时候由它来生成；以dat结尾的数据文件为横断面的点数据文件，如图12图12横断面的点数据文件横断面点数据格式为：点名，属性，Y坐标，X坐标，高程其中属性代表是第几个横断面4）如果用户需要对横断面进行修改，就要在第3）步之前使用其它编辑功能，如添加、变长、剪切和设计，对横断面进行修改，修改完毕后再做第3），生成里程文件及点数据文件。添加：主要用来在纵断面线上添加横断面线。操作过程：按系统提示完成操作。选择纵断面线输入横断面左边长度:(米)输入横断面右边长度:(米)选择获取中桩位置方式:(1)鼠标定点(2)输入里程<1>输入里程则系统直接在该里程位置生成相应的横断面线；若用鼠标定点则有如下提示，指定加桩位置:用鼠标指定点变长：用于对横断面线的加长。操作过程：按系统如下提示完成操作。选择纵断面线选择横断面线:输入横断面左边长度:(米)输入需要的长度输入横断面右边长度:(米)输入需要的长度剪切：主要用边界切割线剪切横断面线。操作过程：选择纵断面线之后根据系统提示选择边界线，之后系统会自动完成剪切。设计：设计横断面高程。选择切割边界线选择绘制的道路边界线即切割边界线图13录入横断面线的设计高程选择横断面线依次选择横断面线，直至将所有的断面线端点高程，如图13最后，生成里程文件，根据系统提示完成操作。二、由坐标文件生成里程文件此方法可以利用野外测量的横断面数据文件，直接生成横断面的里程文件，绘制横断面图。1、在使用坐标文件生成里程文件之前，必须将坐标数据文件按如下格式编辑，保证里程文件正确生成点号，M1,X坐标，Y坐标，高程点号，1，X坐标，Y坐标，高程点号，1，X坐标，Y坐标，高程……点号，M2，X坐标，Y坐标，高程点号，2，X坐标，Y坐标，高程点号，2，X坐标，Y坐标，高程……点号，Mi,X坐标，Y坐标，高程点号，i,X坐标，Y坐标，高程……其中，代码Mi表示横断面的中心点，代码i表示该点是对应Mi的横断面上的点。下图14为编辑完成的坐标文件样板图14编辑完成的数据文件2）生成里程文件：根据提示打开坐标数据文件，并输入里程文件名，然后输入起始里程即可，如下图15：图15由坐标文件生成里程文件三、绘制断面图1.根据里程文件，绘制横断面图一个里程文件可包含多个断面的信息，此时绘断面图就可一次绘出多个断面。1）首先点击“...
