某小区智能化系统设计-UPS电源系统方案VIP免费

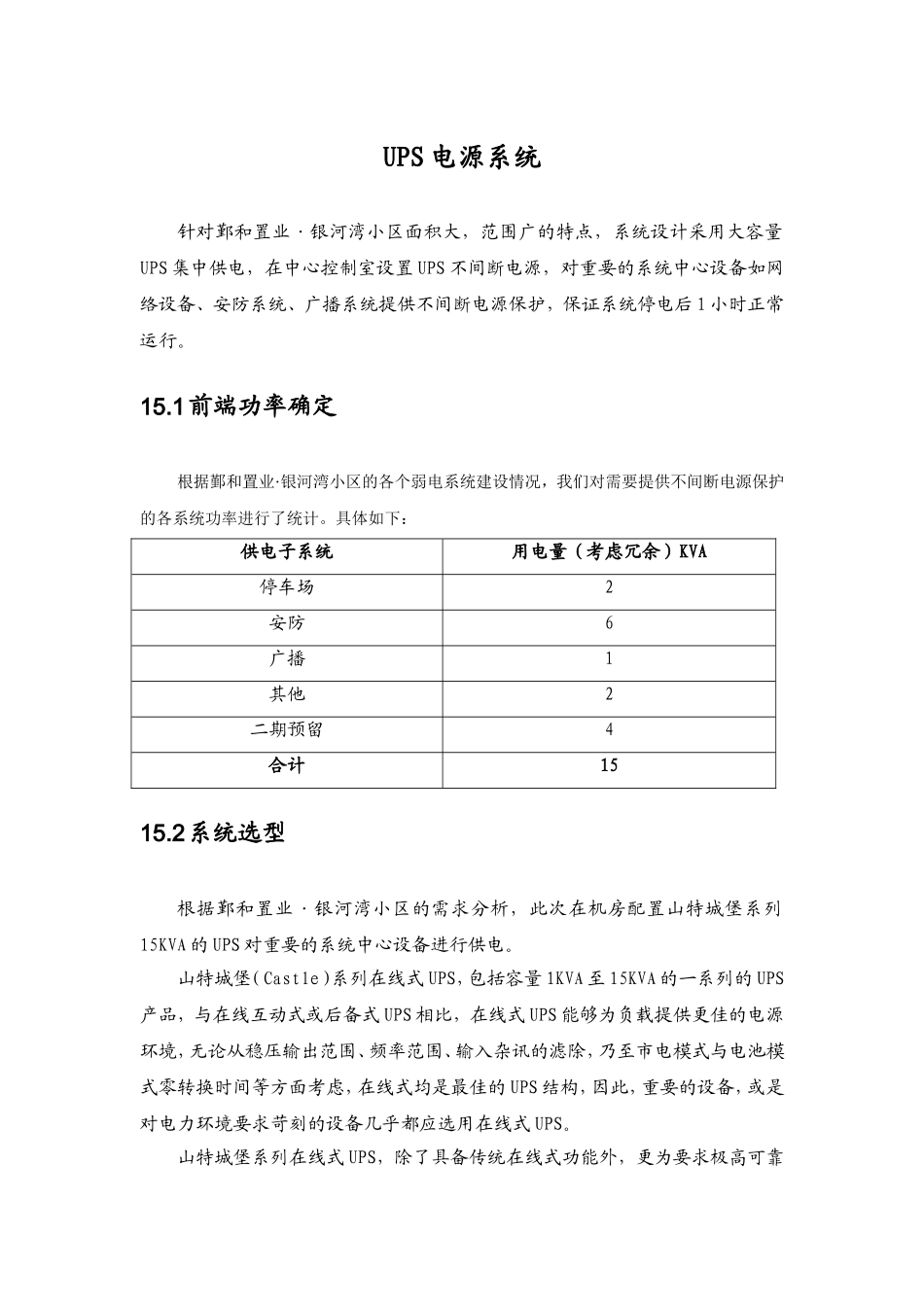

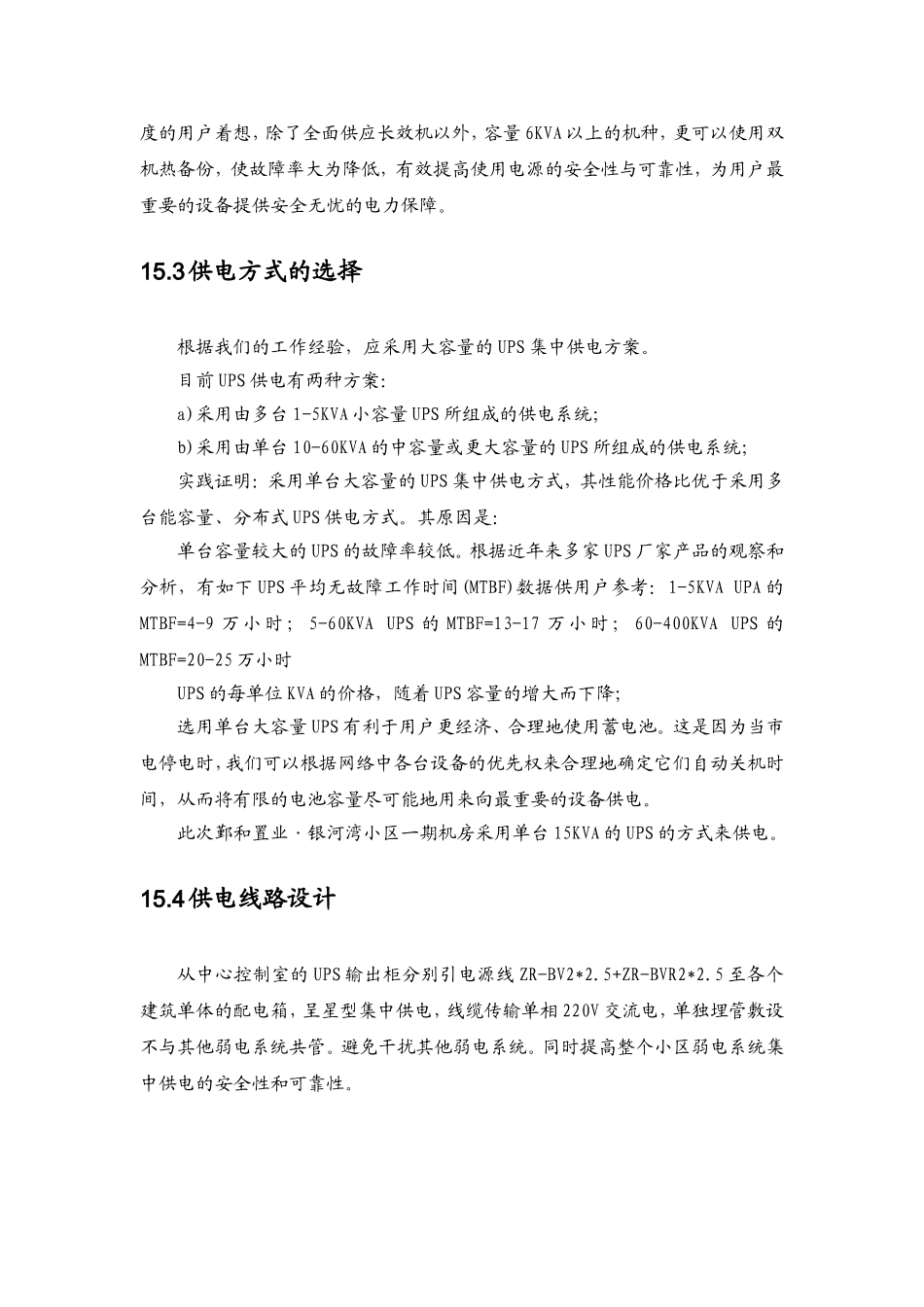

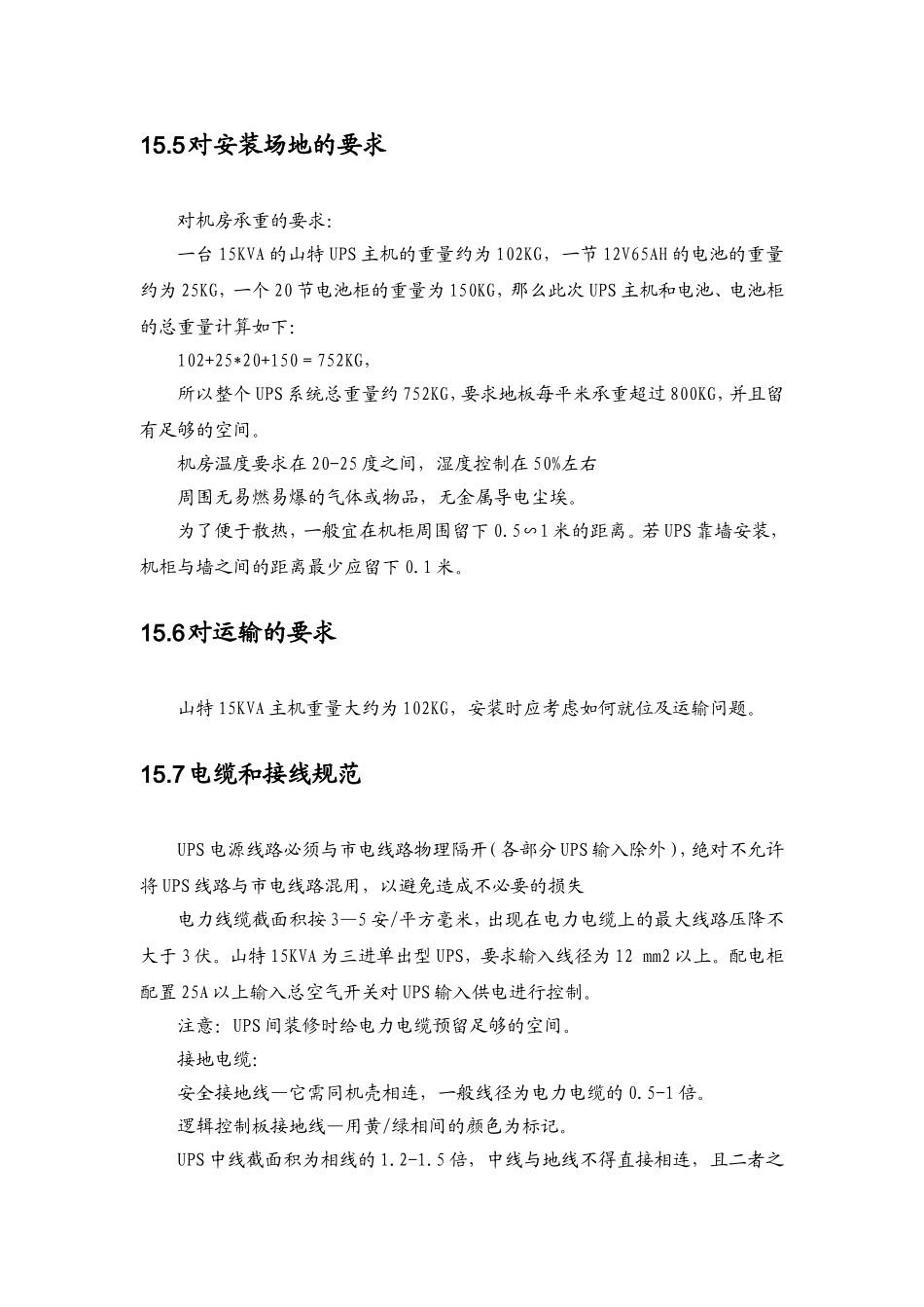

UPS电源系统针对鄞和置业·银河湾小区面积大，范围广的特点，系统设计采用大容量UPS集中供电，在中心控制室设置UPS不间断电源，对重要的系统中心设备如网络设备、安防系统、广播系统提供不间断电源保护，保证系统停电后1小时正常运行。15.1前端功率确定根据鄞和置业·银河湾小区的各个弱电系统建设情况，我们对需要提供不间断电源保护的各系统功率进行了统计。具体如下：供电子系统用电量（考虑冗余）KVA停车场2安防6广播1其他2二期预留4合计1515.2系统选型根据鄞和置业·银河湾小区的需求分析，此次在机房配置山特城堡系列15KVA的UPS对重要的系统中心设备进行供电。山特城堡（Castle）系列在线式UPS，包括容量1KVA至15KVA的一系列的UPS产品，与在线互动式或后备式UPS相比，在线式UPS能够为负载提供更佳的电源环境，无论从稳压输出范围、频率范围、输入杂讯的滤除，乃至市电模式与电池模式零转换时间等方面考虑，在线式均是最佳的UPS结构，因此，重要的设备，或是对电力环境要求苛刻的设备几乎都应选用在线式UPS。山特城堡系列在线式UPS，除了具备传统在线式功能外，更为要求极高可靠度的用户着想，除了全面供应长效机以外，容量6KVA以上的机种，更可以使用双机热备份，使故障率大为降低，有效提高使用电源的安全性与可靠性，为用户最重要的设备提供安全无忧的电力保障。15.3供电方式的选择根据我们的工作经验，应采用大容量的UPS集中供电方案。目前UPS供电有两种方案：a)采用由多台1-5KVA小容量UPS所组成的供电系统；b)采用由单台10-60KVA的中容量或更大容量的UPS所组成的供电系统；实践证明：采用单台大容量的UPS集中供电方式，其性能价格比优于采用多台能容量、分布式UPS供电方式。其原因是：单台容量较大的UPS的故障率较低。根据近年来多家UPS厂家产品的观察和分析，有如下UPS平均无故障工作时间(MTBF)数据供用户参考：1-5KVAUPA的MTBF=4-9万小时；5-60KVAUPS的MTBF=13-17万小时；60-400KVAUPS的MTBF=20-25万小时UPS的每单位KVA的价格，随着UPS容量的增大而下降；选用单台大容量UPS有利于用户更经济、合理地使用蓄电池。这是因为当市电停电时，我们可以根据网络中各台设备的优先权来合理地确定它们自动关机时间，从而将有限的电池容量尽可能地用来向最重要的设备供电。此次鄞和置业·银河湾小区一期机房采用单台15KVA的UPS的方式来供电。15.4供电线路设计从中心控制室的UPS输出柜分别引电源线ZR-BV2*2.5+ZR-BVR2*2.5至各个建筑单体的配电箱，呈星型集中供电，线缆传输单相220V交流电，单独埋管敷设不与其他弱电系统共管。避免干扰其他弱电系统。同时提高整个小区弱电系统集中供电的安全性和可靠性。15.5对安装场地的要求对机房承重的要求：一台15KVA的山特UPS主机的重量约为102KG，一节12V65AH的电池的重量约为25KG，一个20节电池柜的重量为150KG，那么此次UPS主机和电池、电池柜的总重量计算如下：102+25*20+150＝752KG，所以整个UPS系统总重量约752KG，要求地板每平米承重超过800KG，并且留有足够的空间。机房温度要求在20-25度之间，湿度控制在50%左右周围无易燃易爆的气体或物品，无金属导电尘埃。为了便于散热，一般宜在机柜周围留下0.5∽1米的距离。若UPS靠墙安装，机柜与墙之间的距离最少应留下0.1米。15.6对运输的要求山特15KVA主机重量大约为102KG，安装时应考虑如何就位及运输问题。15.7电缆和接线规范UPS电源线路必须与市电线路物理隔开（各部分UPS输入除外），绝对不允许将UPS线路与市电线路混用，以避免造成不必要的损失电力线缆截面积按3—5安/平方毫米，出现在电力电缆上的最大线路压降不大于3伏。山特15KVA为三进单出型UPS，要求输入线径为12mm2以上。配电柜配置25A以上输入总空气开关对UPS输入供电进行控制。注意：UPS间装修时给电力电缆预留足够的空间。接地电缆：安全接地线—它需同机壳相连，一般线径为电力电缆的0.5-1倍。逻辑控制板接地线—用黄/绿相间的颜色为标记。UPS中线截面积为相线的1.2-1.5倍，中线与地线不得直接相连，且二者之间的电压不得大于1V。
