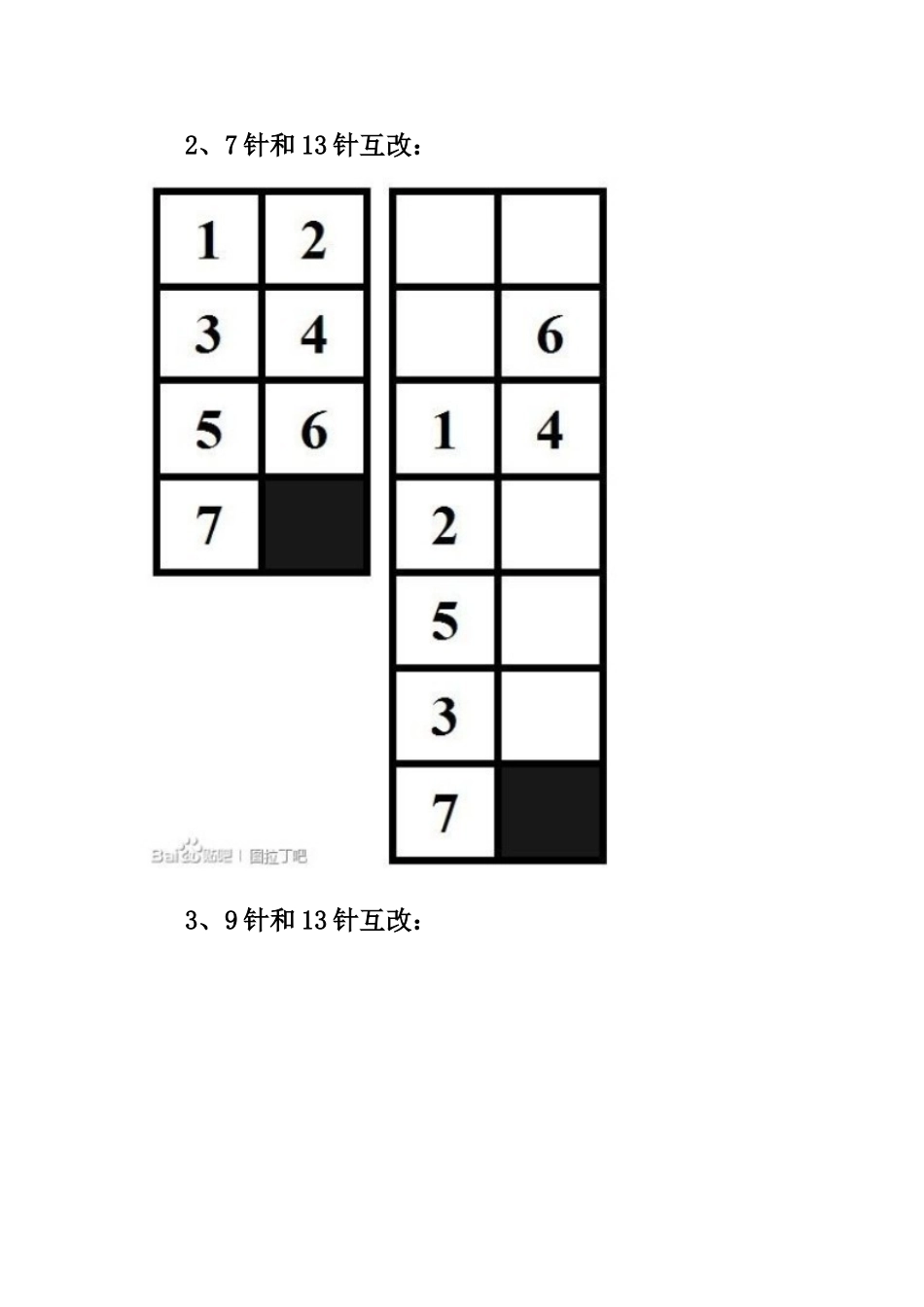

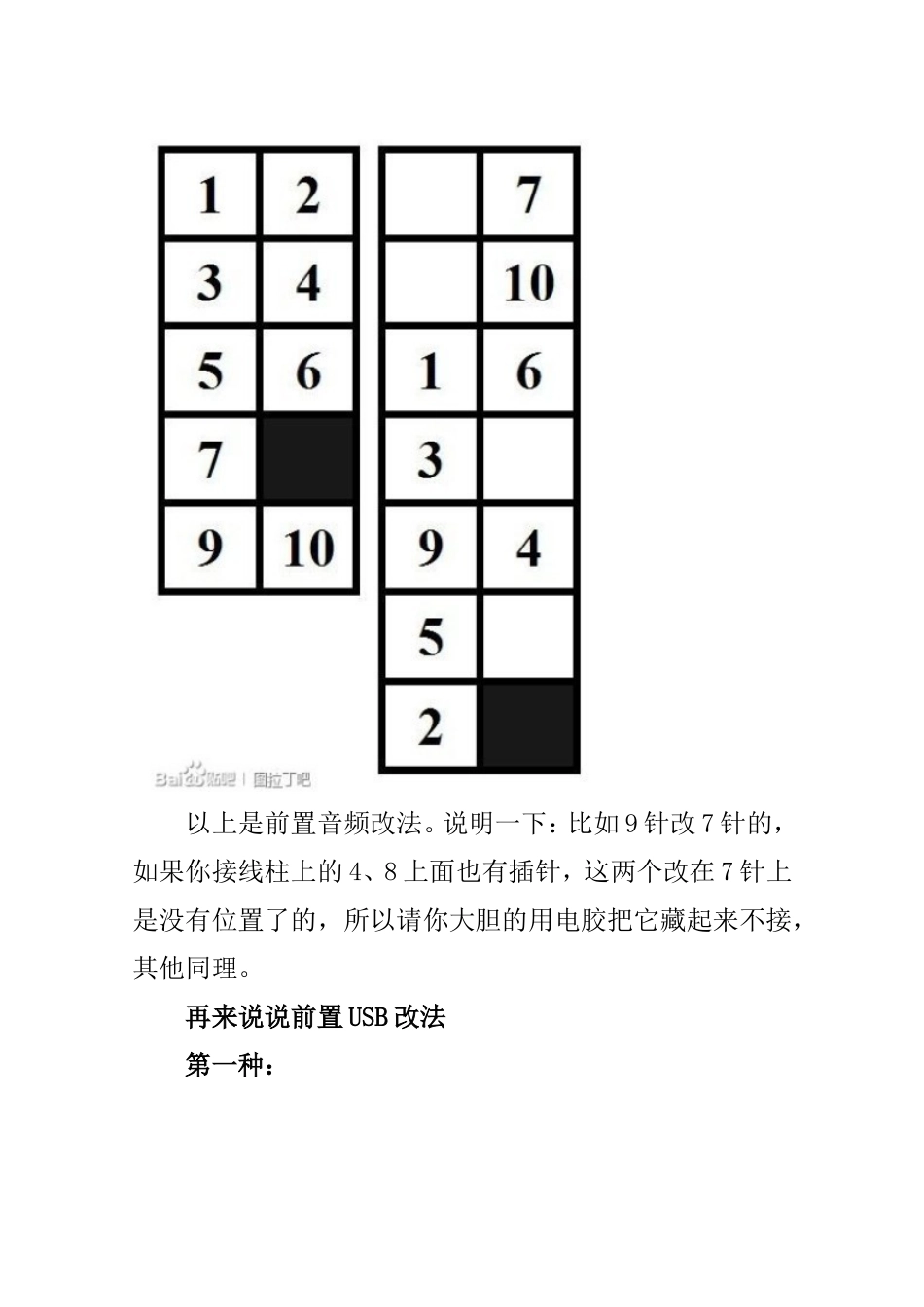

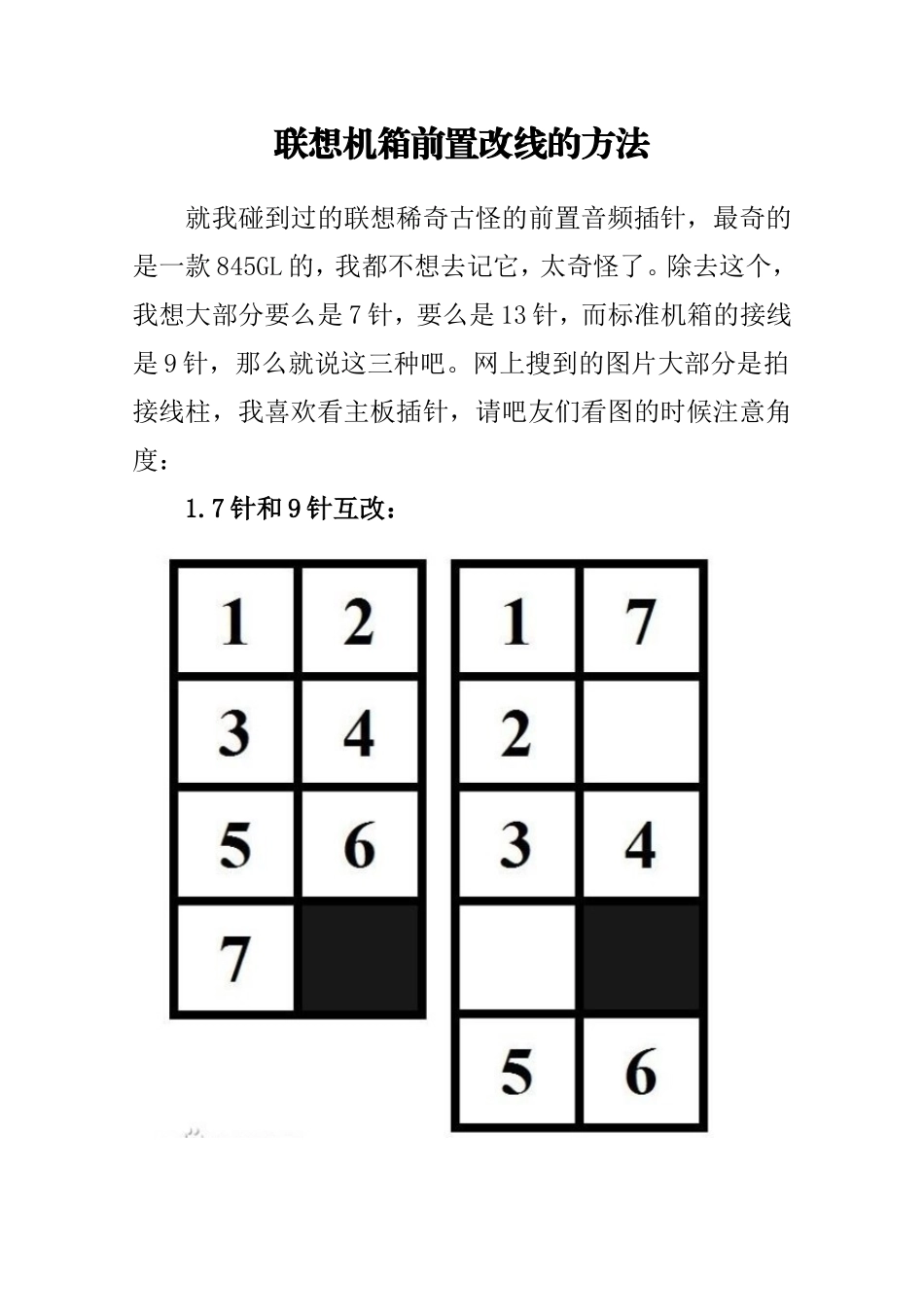

联想机箱前置改线的方法就我碰到过的联想稀奇古怪的前置音频插针,最奇的是一款845GL的,我都不想去记它,太奇怪了。除去这个,我想大部分要么是7针,要么是13针,而标准机箱的接线是9针,那么就说这三种吧。网上搜到的图片大部分是拍接线柱,我喜欢看主板插针,请吧友们看图的时候注意角度:1.7针和9针互改:2、7针和13针互改:3、9针和13针互改:以上是前置音频改法。说明一下:比如9针改7针的,如果你接线柱上的4、8上面也有插针,这两个改在7针上是没有位置了的,所以请你大胆的用电胶把它藏起来不接,其他同理。再来说说前置USB改法第一种:第二种:这种的下面那排颜色我是凭映像写的,不知道是不是棕黄蓝黑黑,如果确实错了,你记位置改就对了,抱歉,手头暂时没有联想机箱。主要就是这两种。奇葩的来了,注意联想这款机箱:坑爹的联想,这款的前置插针颜色是这样的:我们知道,USB的标准颜色都是红白绿黑排列的,你要是把这款的插针按颜色排成红白绿黑你就悲剧了,它应该这么改:我就上了一次当,先把针全抽出来了,然后找了个柱子上针,一看颜色,嘿,红白绿黑,好改啊,改好插上,在系统里插个U盘,提示:发现新硬件,你的硬件存在问题,草。。。再一次诅咒坑爹的联想。我接触过的其他款式的联想机箱没碰到过这种情况,欢迎大家补充。最后说说改线工具:摄子或针:用来把插针从插线柱里挑出来;美工刀或小剪刀:用来把插线柱多余的部分切平摄子和小剪刀还要用来把插线柱堵住了的孔通一通。有吧友可能会说去哪找接线柱啊,其实不用找,改线时,USB的插线柱是2排5孔,可以用来接音频,音频如果是7针的,那么是2排4孔,可以用来接USB虽然很简单的内容,写起来也花了点时间,希望能给想利用联想旧机箱的朋友一点帮助
