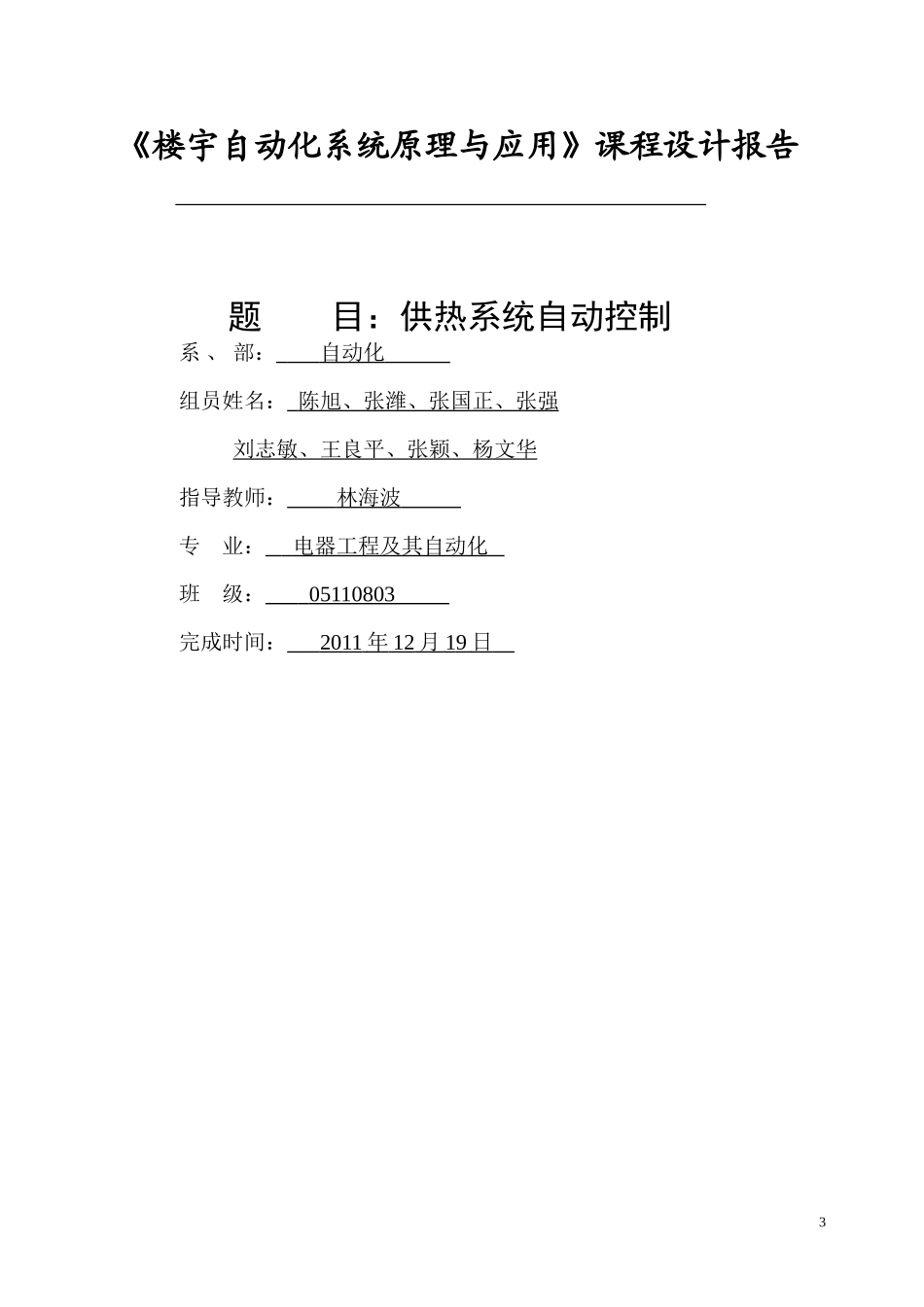

评定成绩：2《楼宇自动化系统原理与应用》课程设计报告题目：供热系统自动控制系、部：自动化组员姓名：陈旭、张潍、张国正、张强刘志敏、王良平、张颖、杨文华指导教师：林海波专业：电器工程及其自动化班级：05110803完成时间：2011年12月19日3目录一、西门子PLC介绍................................................................................................3二、二传感器与变送器.............................................................................................52.1压力变送器工作原理........................................................................................52.2压力变送器选型................................................................................................52.3温度传感器选型................................................................................................5三、PLC-PID控制的实现.........................................................................................8四、供热系统设计方案.............................................................................................94.1.1监控功能.......................................................................................................104.1.2监控点位设计...............................................................................................104.1.3热水二次循环泵控制...................................................................................104.1.4变频器连接控制...........................................................................................114.1.5补水泵控制系统（因要维持热供水末端压差恒定需加补水设计）.......124.1.5.1补水泵系统方案图.................................................................................124.2供热系统连锁控制..........................................................................................154.3供热系统运行与调节控制..............................................................................174.4供热系统连锁控制流程图..............................................................................184.5供热系统PID调节原理框图..........................................................................194.6使用西门子PLCSTEP7完成供热系统连锁控制和PID调节编程及仿真.20致谢...........................................................................................................................24参考文献...................................................................................................................25供热系统自动控制设计主要内容：1、供热系统运行参数与状态监控点版/位及常用传感器，电气控制一、二次接线图和原理图设计。2、供热系统连锁控制；3、供热系统运行与调节控制；4、供热系统连锁控制流程图；5、供热系统PID调节原理框图；6、使用西门子PLCSTEP7完成供热系统连锁控制和PID调节编程及仿真。摘要：我国北方城市冬季供热期较长，分散式锅炉供热所占比重较大，供热质量的好坏将对减少城市环境污染、节约能源起到重要作用。从供热的角度考虑，应在节省能源的条件下使用户感到舒适为目标。目前一般的供热系统均采用PID控制算法、回水的平均温度进行调节，这种算法具有简单、参数调整方便等优点。当由于环境温度发生变化，用户需求热量也相应变化。因此为了满足这一要求，可以通过控制锅炉出口一次高温水的流量和温度，使得一次高温水和热交换站交换的二次低温水的温度随室外温度而变化。本设计采用西门子PLC对供暖系统进行控制，具有实用、安全可靠、操作简单、节能效果显著的优点。关键字：供热系统、温度控制、PID、PLC一、西门子PLC介绍德国西门子（SIEMENS）公司生产的可编程序控制器在我国的应用也...
