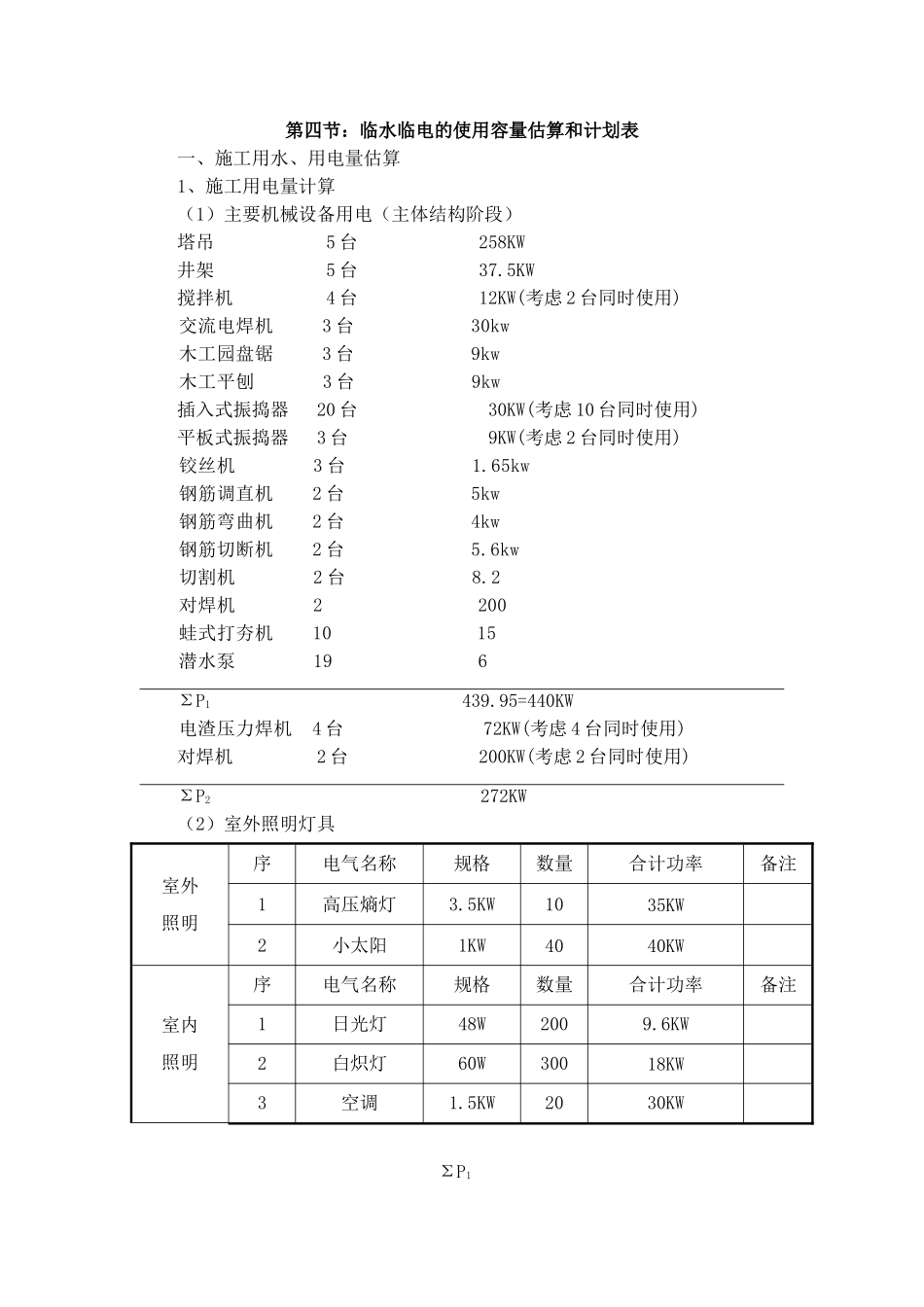

第四节：临水临电的使用容量估算和计划表一、施工用水、用电量估算1、施工用电量计算（1）主要机械设备用电（主体结构阶段）塔吊5台258KW井架5台37.5KW搅拌机4台12KW(考虑2台同时使用)交流电焊机3台30kw木工园盘锯3台9kw木工平刨3台9kw插入式振捣器20台30KW(考虑10台同时使用)平板式振捣器3台9KW(考虑2台同时使用)铰丝机3台1.65kw钢筋调直机2台5kw钢筋弯曲机2台4kw钢筋切断机2台5.6kw切割机2台8.2对焊机2200蛙式打夯机1015潜水泵196ΣP1439.95=440KW电渣压力焊机4台72KW(考虑4台同时使用)对焊机2台200KW(考虑2台同时使用)ΣP2272KW（2）室外照明灯具室外照明序电气名称规格数量合计功率备注1高压熵灯3.5KW1035KW2小太阳1KW4040KW室内照明序电气名称规格数量合计功率备注1日光灯48W2009.6KW2白炽灯60W30018KW3空调1.5KW2030KWΣP1总用电量P=(1.05～1.1)×（K1———+K2ΣP2+K3ΣP3+K4ΣP4）COSΦ式中：P1为施工用电动机总功率K1=0.6P2为电焊机总功率K2=0.6P3为室内照明总容量K3=0.8P4为室外照明总容量K4=1.0440P=1.05×(0.6×———+0.6×272+57.6×0.8+1.0×75)0.6=724.28KVA现场甲方提供电源容量A、B标各为400KVA的施工用电量不能满足使用要求2、施工用水量计算（1）生产用水：q1=k1∑×[(Q1×N1)÷（T1×T）]×[K2÷（8×3600）]式中按主体阶段考虑：每天砌筑量Q1=600m3，N1=250L/S；砼养护方数Q1=400m3，N1=300L/S计算q1=1.1×(600×250+400×300)×1.5÷（8×3600）=15.47L/S上式中取k1=1.1，k2=1.5（2）施工机械用水：本工程无特殊机械，大量用水机械可不予考虑。（3）现场生活用水按p1=800人计算q3=(p1×N3×K4）÷（t×8×3600）式中p1-现场高峰期间施工人数K4-用水不均匀系数，取1.4q3=(800×40×1.4)÷（8×3600）=1.56L/S（4）生活区生活用水量：q4=(P2×N2×K5)÷（24×3600）式中P2-生活区居民人数，取800人k5-用水不均匀系数。Q4=(800×100×2)÷（24×3600）=1.85L/S（5）消防用水：现场面积在25hm2以内者，消防用水定额按10L/S计q5=10L/S（6）用水总量当q1+q3+q4=18.88(L/S)＞q5=10L/S时，取Q=q5+1/2（q1+q3+q4）即Q=10+0.5×18.88=19.44L/S用水管径d=√（4×Q）/（π×v×1000）=√（4×19.44）/（3.14×2.5×1000）=0.0995m=99.5mm现场甲方已提供DN100的给水总管，能满足使用要求二、临水临电使用计划临水临电的使用计划表用途单位数量小计备注一、临时用电总电量：P=(1.05～1.1)×(K1ΣP1/COSΦ+K2ΣP2+K3ΣP3+K4ΣP4)=1.05×(0.6×687/0.6+0.6×326.0+57.6×0.8+1.0×75.0)=1053.9KW故现场施工临时用电容量约需1100KW主要机械设备用电1、垂直运输2、钢筋施工机械3、木工电锯、电刨4、砼振捣5、零星砂浆及零星砼搅拌KWKWKWKWKW59745.018.021.06.06876、电焊、对焊机械KW326.0326.07、室外照明用电KW75.075.08、室内照明、电器用电KW57.657.6二、临时用水用水总量：Q=10+0.5×(15.47+3.11+3.7)=22.28L/S，用水管径d==104mm故现场施工临时用水管径需大于DN1001、生产用水L/S15.4715.472、现场生活用水L/S3.113.113、消防用水L/S3.73.7
