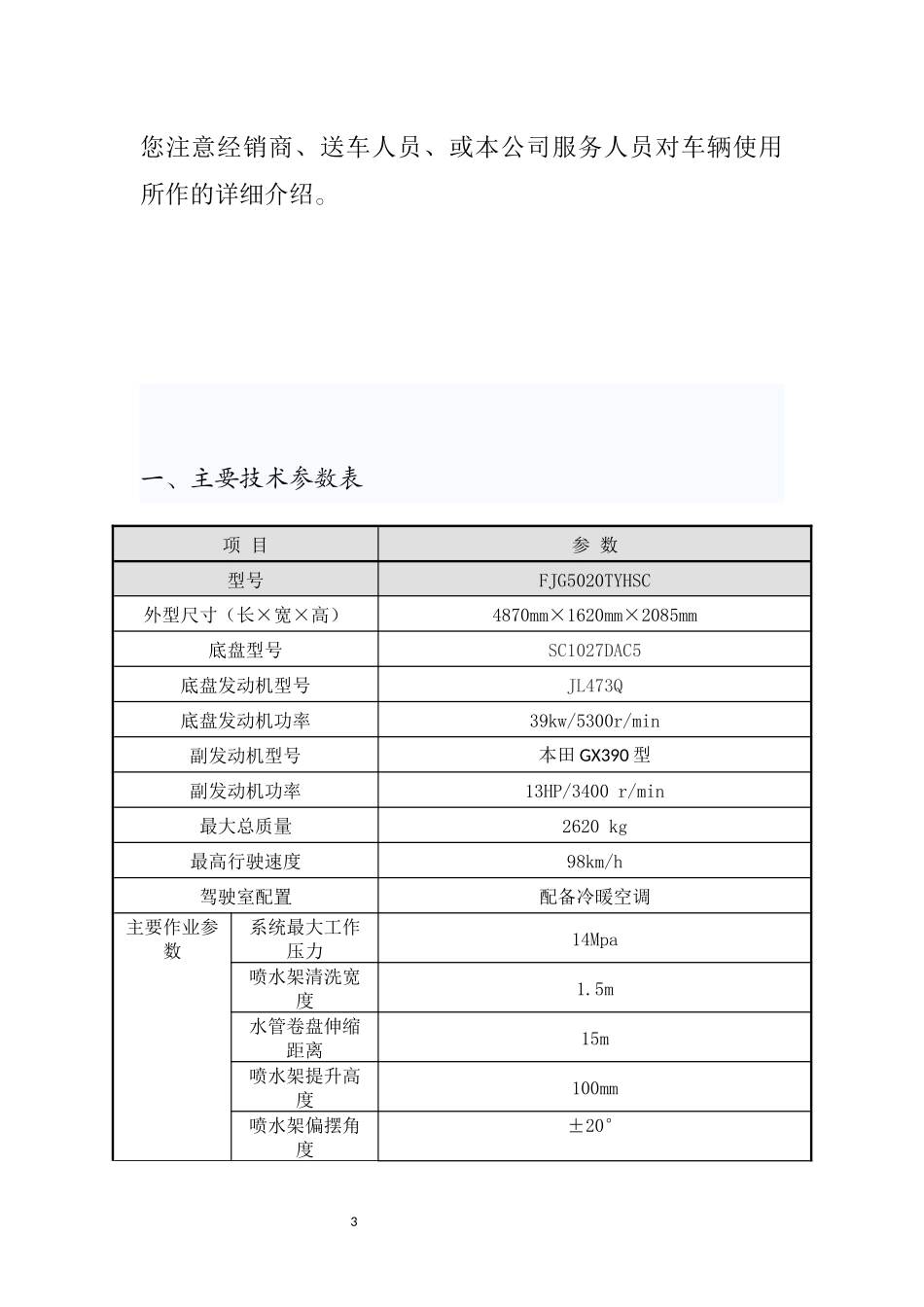

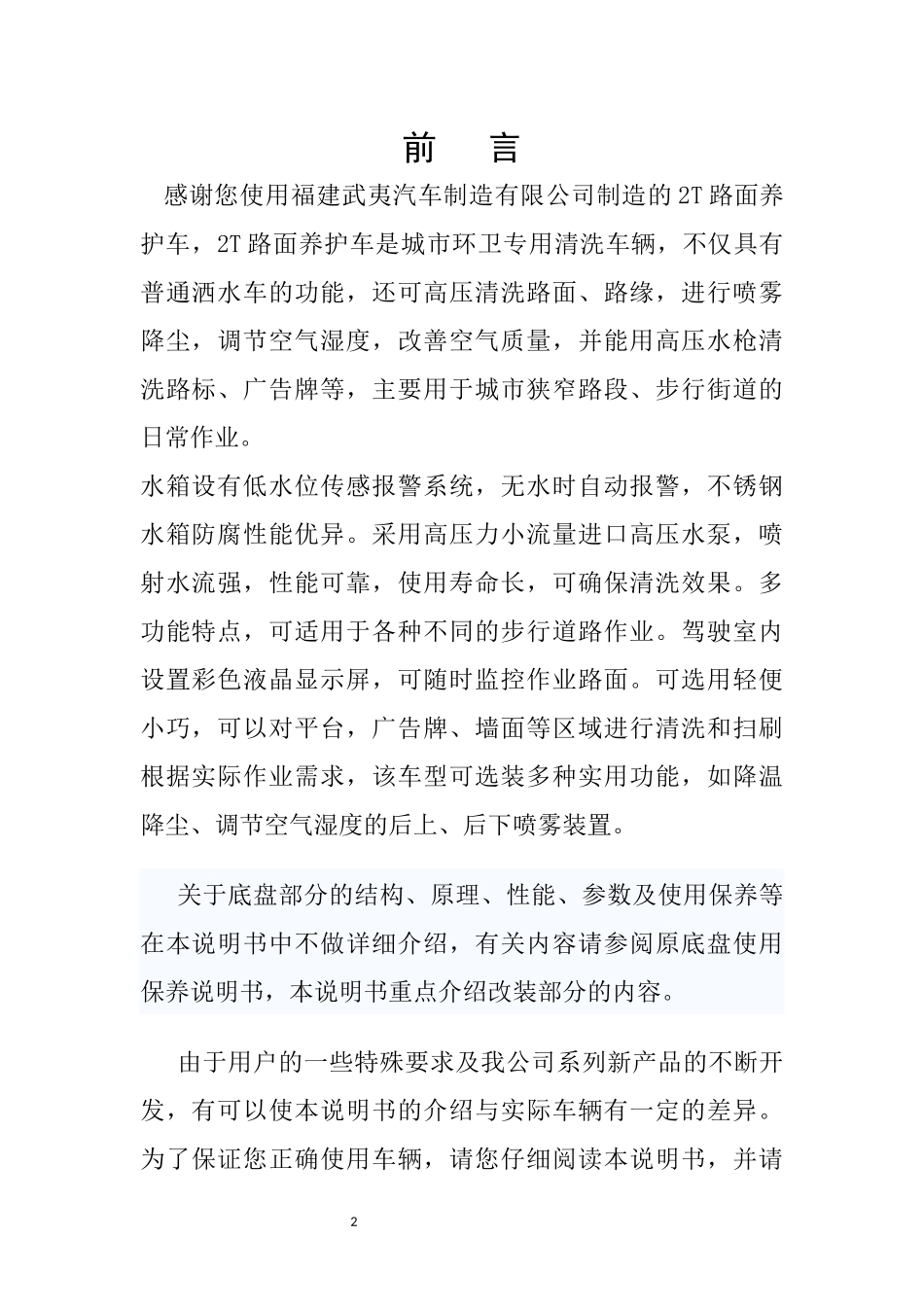

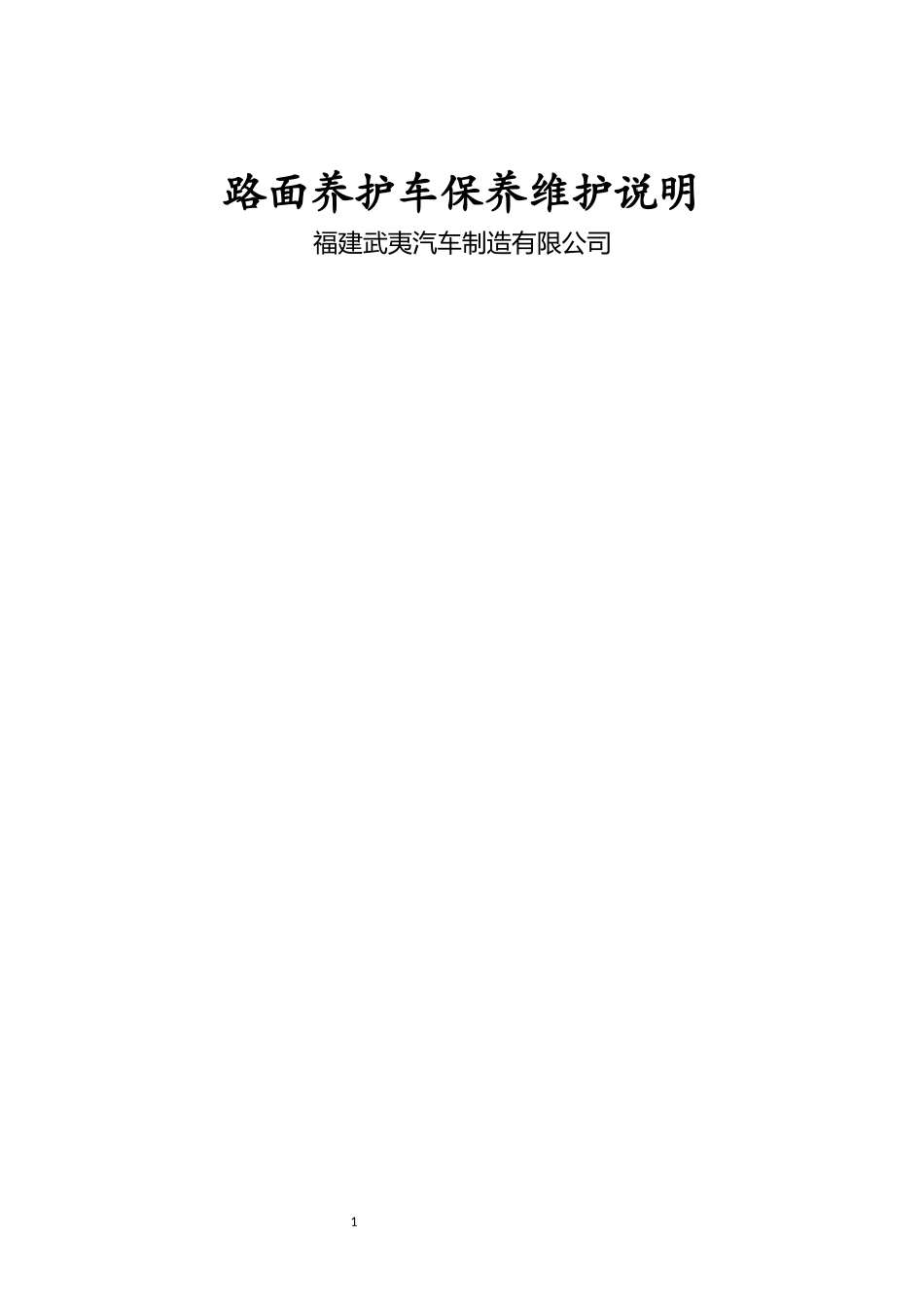

1路面养护车保养维护说明福建武夷汽车制造有限公司21前言感谢您使用福建武夷汽车制造有限公司制造的2T路面养护车，2T路面养护车是城市环卫专用清洗车辆，不仅具有普通洒水车的功能，还可高压清洗路面、路缘，进行喷雾降尘，调节空气湿度，改善空气质量，并能用高压水枪清洗路标、广告牌等，主要用于城市狭窄路段、步行街道的日常作业。水箱设有低水位传感报警系统，无水时自动报警，不锈钢水箱防腐性能优异。采用高压力小流量进口高压水泵，喷射水流强，性能可靠，使用寿命长，可确保清洗效果。多功能特点，可适用于各种不同的步行道路作业。驾驶室内设置彩色液晶显示屏，可随时监控作业路面。可选用轻便小巧，可以对平台，广告牌、墙面等区域进行清洗和扫刷根据实际作业需求，该车型可选装多种实用功能，如降温降尘、调节空气湿度的后上、后下喷雾装置。关于底盘部分的结构、原理、性能、参数及使用保养等在本说明书中不做详细介绍，有关内容请参阅原底盘使用保养说明书，本说明书重点介绍改装部分的内容。由于用户的一些特殊要求及我公司系列新产品的不断开发，有可以使本说明书的介绍与实际车辆有一定的差异。为了保证您正确使用车辆，请您仔细阅读本说明书，并请32您注意经销商、送车人员、或本公司服务人员对车辆使用所作的详细介绍。一、主要技术参数表项目参数型号FJG5020TYHSC外型尺寸（长×宽×高）4870mm×1620mm×2085mm底盘型号SC1027DAC5底盘发动机型号JL473Q底盘发动机功率39kw/5300r/min副发动机型号本田GX390型副发动机功率13HP/3400r/min最大总质量2620kg最高行驶速度98km/h驾驶室配置配备冷暖空调主要作业参数系统最大工作压力14Mpa喷水架清洗宽度1.5m水管卷盘伸缩距离15m喷水架提升高度100mm喷水架偏摆角度±20°43定点清洗喷射距离≥10m作业时车辆速度≤20Km/h尾气排放标准国V水箱容积1500L二、技术性能概述结构简介与使用调整：本车采用高压力小流量进口高压泵，喷射水流强，连续作业时间长。副发动机及传动系统副发动机安装于上车的后部，工作转速为3400r/min，在驾驶室用手油门控制；。本车设有低水位传感电路保护水泵，当无水时，请关闭副发动机。关于动力分配问题，若高压水路系统也采用底盘动力，即高压水泵的动力从底盘发动机引出，则有可能存在以下缺陷：(1)多缸汽油发动机有别于单缸柴油机，前者的动力引出较复杂，改进成本高，增加了相应的动力分配传动机构，布局复杂，且占用底盘空间；(2)传递效率浪费较大；(3)当车不行进时，高压水泵可能无法正常工作；因此，针对上述缺陷，我们推荐增加一副发动机，专门给高压水泵提供动力，副发动机本身几何尺寸小，不占用太大空间，且布置在车厢上面简单，方便维修与更换。水泵的润滑54高压水泵为飞溅自润滑式，为保证润滑要求，水泵最低工作转速应≥500r/min（副发动机转速对应≥1400r/min）。水泵曲轴润滑室使用埃索EP220号润滑油（冬夏通用）。首次换油时间为工作50h后，以后正常工作状况下，每工作500h必须换油一次，否则将影响水泵寿命。水过滤器在底盘大梁右侧装有高压水泵吸水过滤器，滤网的过滤精度为120目，水滤外壳下部设有排污阀，每班加水时，适当打开水滤排污阀冲出滤网外的部分污物。每工作2个工作日，应拆下水滤器外壳冲洗滤网。如发现滤网或外壳O型密封圈（规格φ133×3.55）有破损情况，必须立即更换。滤网安装面及外壳密封面必须拧紧、保持密封。滤网堵塞将引起水泵吸空震动，损坏水泵。加水前，应根据情况先放尽自来水栓中的沉积物及铁锈，再向水箱中加水。加水过滤器为粗滤网式，可适时打开加水口球阀，利用水罐中的水向外冲出滤网内的污物。必要时，还可拧开水滤的螺盖，拆下滤网罩清洗。高压水路控制每次作业一般只宜选择一条水路工作，否则会造成水压低。高压水路为逻辑电路集中控制。启动副发前，应将全部工作水路关闭，将高压水泵卸荷开关旋至“工作”位（注意：开关置“卸荷”位水泵将持续卸荷），此时水泵卸荷阀将自动开启，水泵卸荷起动,当任一工作水路开启时，水泵卸荷阀自动关闭；当全部工作水路关闭时，卸荷阀自动开启。提示：当需使用手持喷枪时，应先将高压水泵开关旋至“卸...
