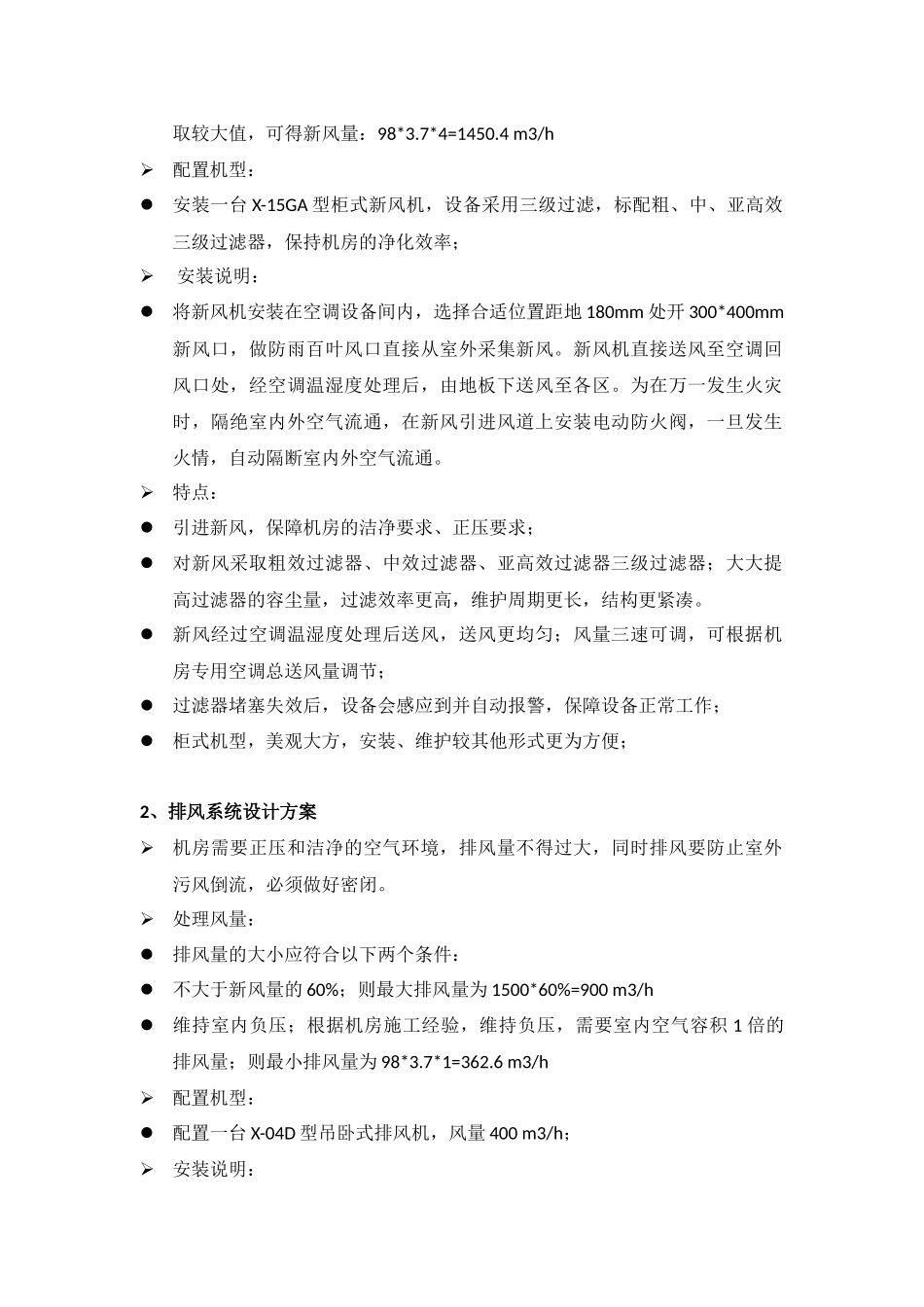

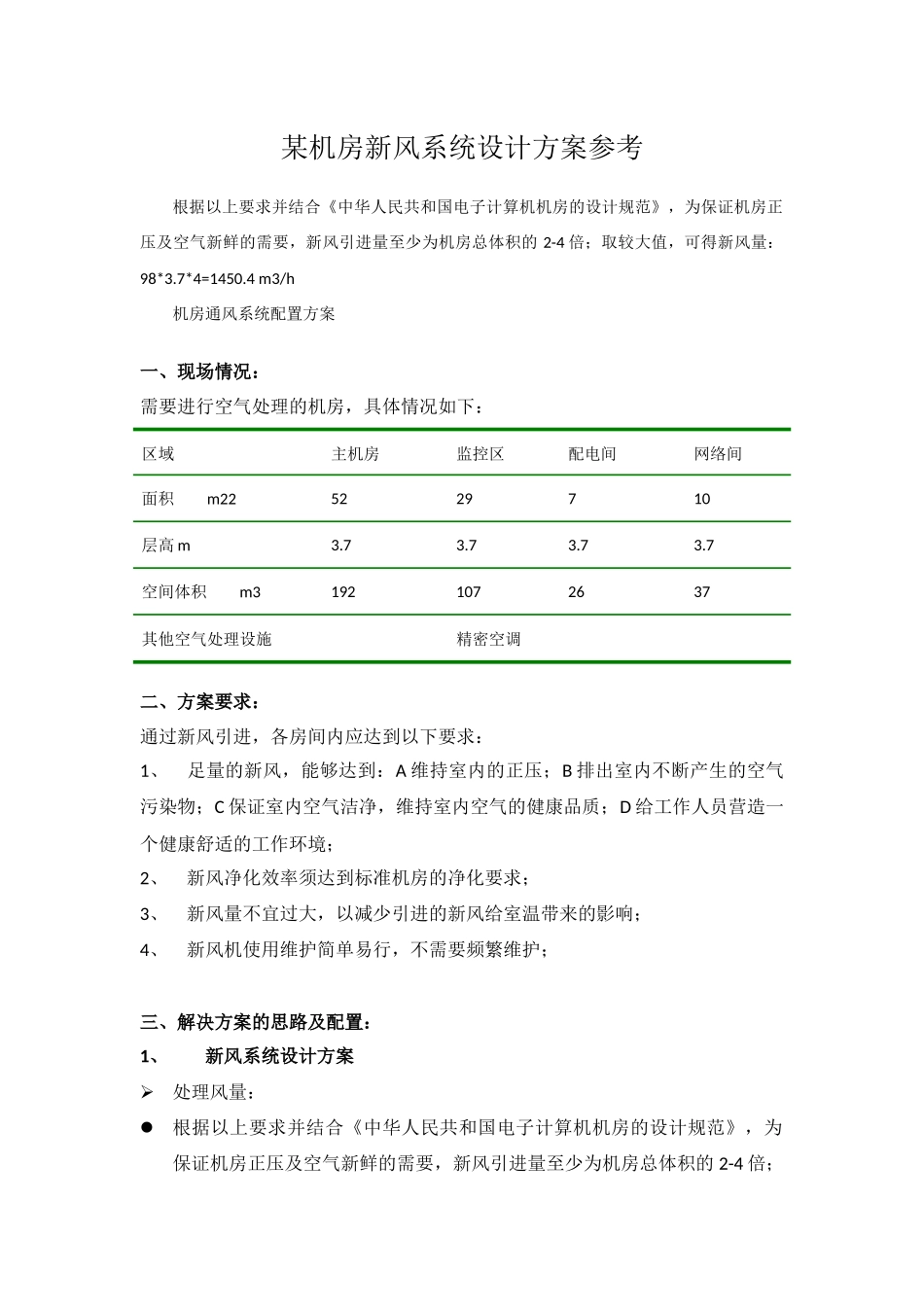

某机房新风系统设计方案参考根据以上要求并结合《中华人民共和国电子计算机机房的设计规范》，为保证机房正压及空气新鲜的需要，新风引进量至少为机房总体积的2-4倍；取较大值，可得新风量：98*3.7*4=1450.4m3/h机房通风系统配置方案一、现场情况：需要进行空气处理的机房，具体情况如下：区域主机房监控区配电间网络间面积m225229710层高m3.73.73.73.7空间体积m31921072637其他空气处理设施精密空调二、方案要求：通过新风引进，各房间内应达到以下要求：1、足量的新风，能够达到：A维持室内的正压；B排出室内不断产生的空气污染物；C保证室内空气洁净，维持室内空气的健康品质；D给工作人员营造一个健康舒适的工作环境；2、新风净化效率须达到标准机房的净化要求；3、新风量不宜过大，以减少引进的新风给室温带来的影响；4、新风机使用维护简单易行，不需要频繁维护；三、解决方案的思路及配置：1、新风系统设计方案处理风量：根据以上要求并结合《中华人民共和国电子计算机机房的设计规范》，为保证机房正压及空气新鲜的需要，新风引进量至少为机房总体积的2-4倍；取较大值，可得新风量：98*3.7*4=1450.4m3/h配置机型：安装一台X-15GA型柜式新风机，设备采用三级过滤，标配粗、中、亚高效三级过滤器，保持机房的净化效率；安装说明：将新风机安装在空调设备间内，选择合适位置距地180mm处开300*400mm新风口，做防雨百叶风口直接从室外采集新风。新风机直接送风至空调回风口处，经空调温湿度处理后，由地板下送风至各区。为在万一发生火灾时，隔绝室内外空气流通，在新风引进风道上安装电动防火阀，一旦发生火情，自动隔断室内外空气流通。特点：引进新风，保障机房的洁净要求、正压要求；对新风采取粗效过滤器、中效过滤器、亚高效过滤器三级过滤器；大大提高过滤器的容尘量，过滤效率更高，维护周期更长，结构更紧凑。新风经过空调温湿度处理后送风，送风更均匀；风量三速可调，可根据机房专用空调总送风量调节；过滤器堵塞失效后，设备会感应到并自动报警，保障设备正常工作；柜式机型，美观大方，安装、维护较其他形式更为方便；2、排风系统设计方案机房需要正压和洁净的空气环境，排风量不得过大，同时排风要防止室外污风倒流，必须做好密闭。处理风量：排风量的大小应符合以下两个条件：不大于新风量的60%；则最大排风量为1500*60%=900m3/h维持室内负压；根据机房施工经验，维持负压，需要室内空气容积1倍的排风量；则最小排风量为98*3.7*1=362.6m3/h配置机型：配置一台X-04D型吊卧式排风机，风量400m3/h；安装说明：将排风机吊装在设备间内，选择合适位置开230*105mm排风口，安装带有自垂百叶的风口，可防止室外污风倒灌；为隔绝室内外空气流通，在排风机上安装电动防烟防火阀，在排风机停止时自动隔断室内外空气流通。为了维持机房区一定的正压，在机房门上隔墙处安装余压阀（W*H=400*150MM），平时做室内外压差保护，消防时起泄压作用，压差设置在10Pa。3、排烟系统设计方案处理风量：根据消防规范，在气体灭火区域设置事故排气系统，排气按4-8次/h计。本方案按6次/h计，则所需排气量为：98*3.7*6=2175.6m3/h；配置机型：配置一台PY-2.8A型高静压耐高温的轴流排烟风机。安装说明：排烟风机安装在吊顶内。该设备平时不开启，仅在消防气体喷洒后，手动启动。排风管上设置电动防烟防火阀（型号：DFF50-35），以保证平时机房处于密闭微正压状态。由于灭火用气体较重，排烟风道从吊顶内沿立柱爬到地板下，同时在地板下、吊顶上设置排风口（W*H=500*350MM），抽取灭火气体排出室外。排烟系统与消防联动；在消防气体喷洒时，新风机立即关机，当火灭后排气时，先打开排烟风机，后打开新风机补风，使室内废气尽快排除。
