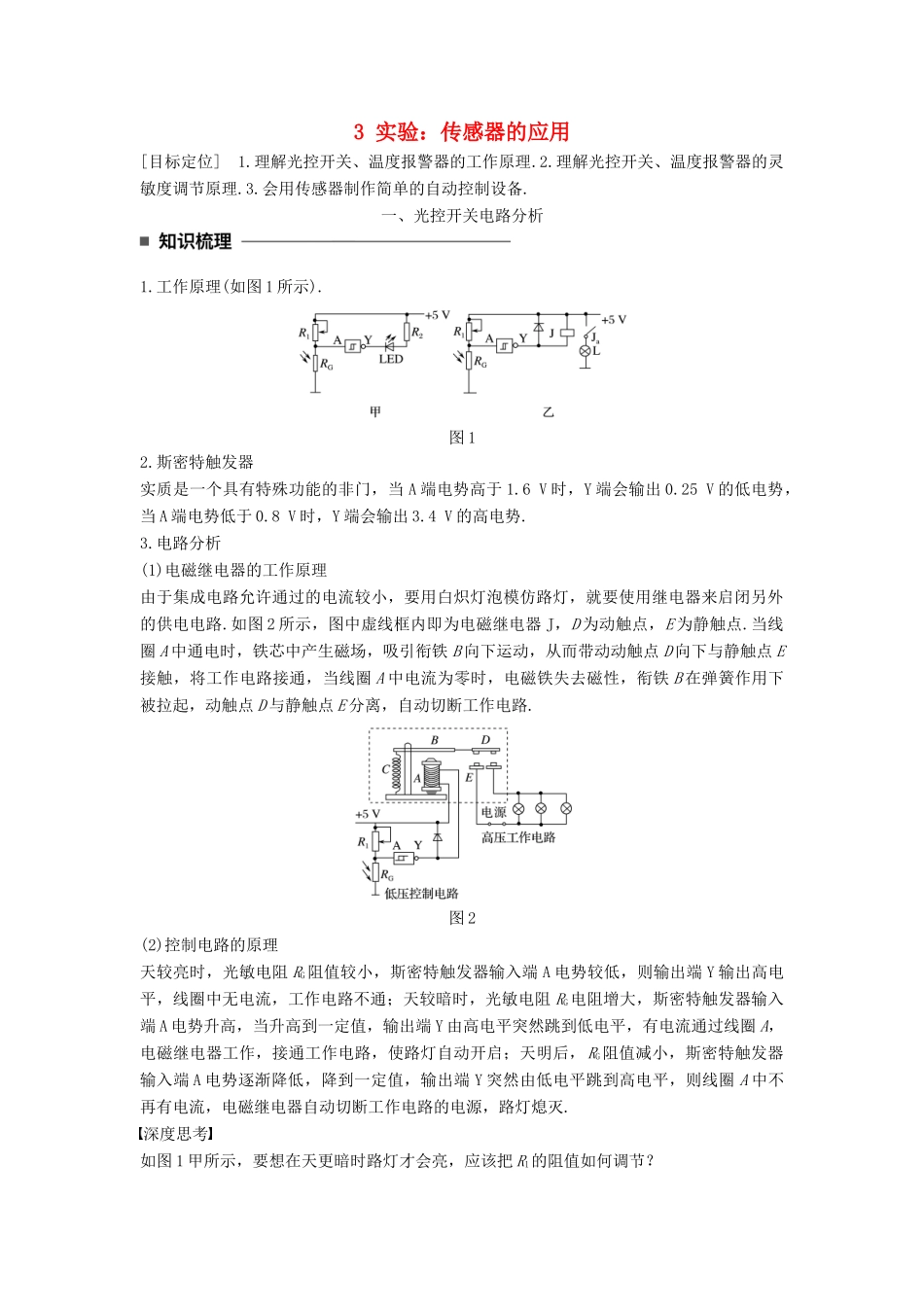

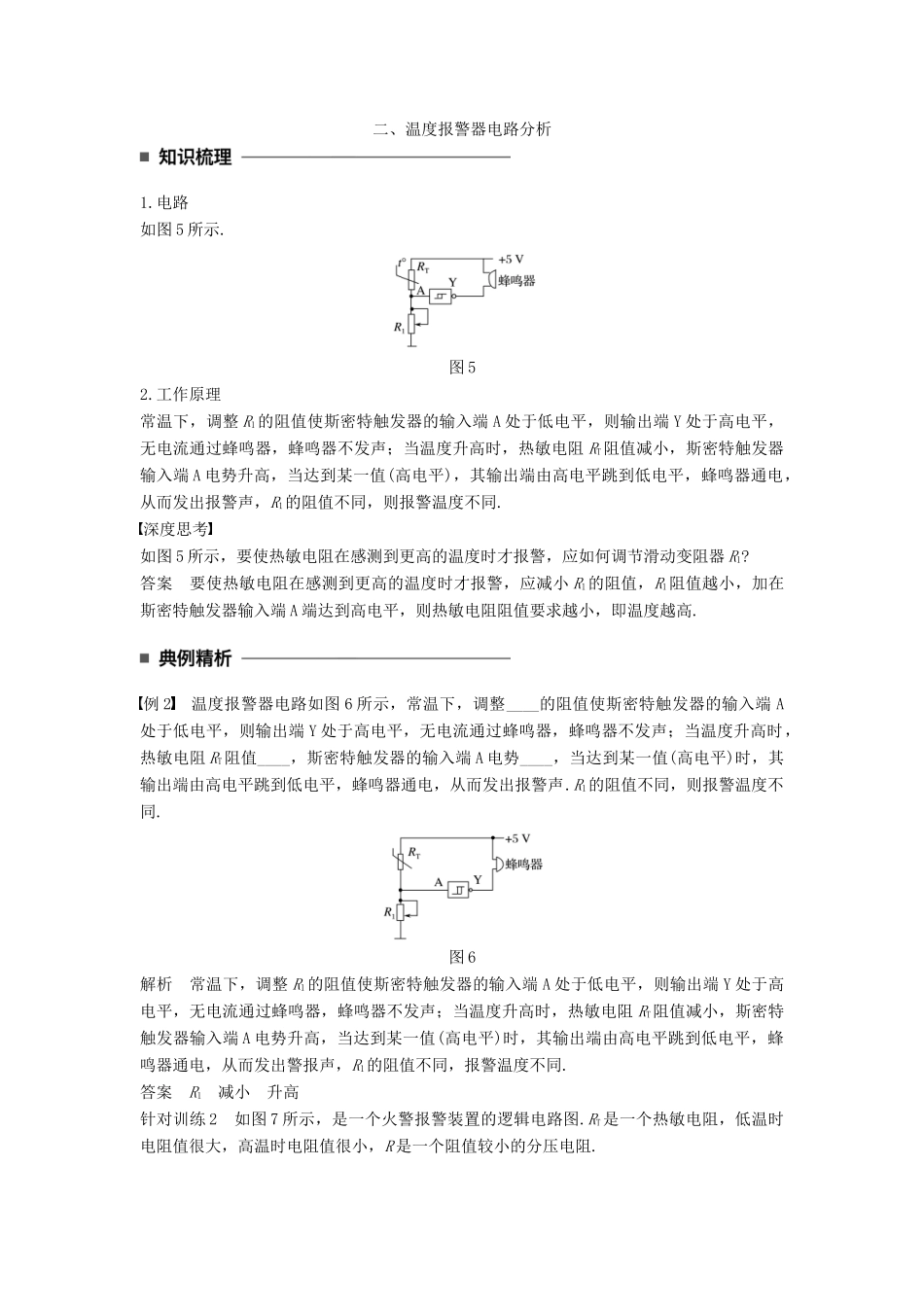

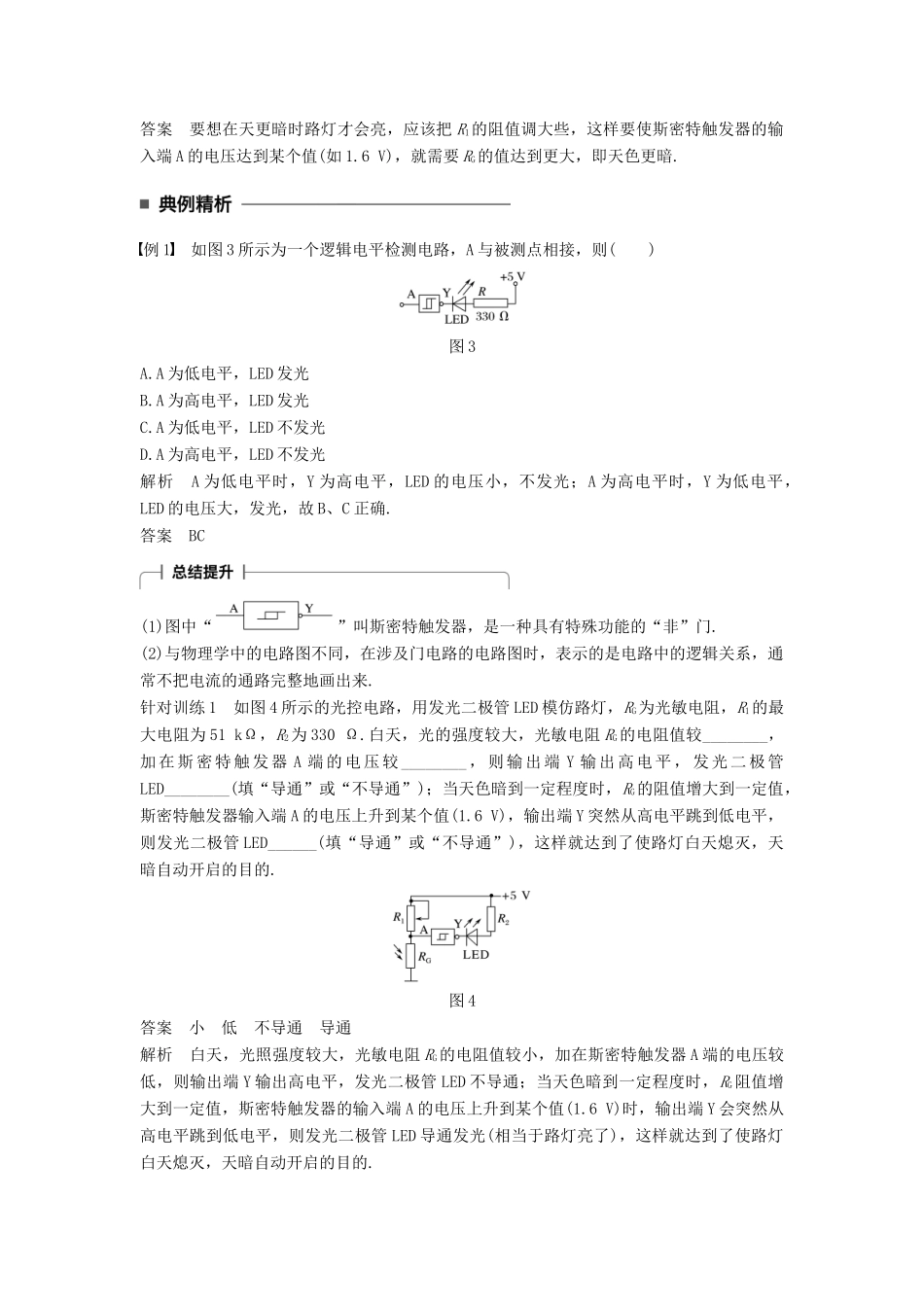

3实验：传感器的应用[目标定位]1.理解光控开关、温度报警器的工作原理.2.理解光控开关、温度报警器的灵敏度调节原理.3.会用传感器制作简单的自动控制设备.一、光控开关电路分析1.工作原理(如图1所示).图12.斯密特触发器实质是一个具有特殊功能的非门，当A端电势高于1.6V时，Y端会输出0.25V的低电势，当A端电势低于0.8V时，Y端会输出3.4V的高电势.3.电路分析(1)电磁继电器的工作原理由于集成电路允许通过的电流较小，要用白炽灯泡模仿路灯，就要使用继电器来启闭另外的供电电路.如图2所示，图中虚线框内即为电磁继电器J，D为动触点，E为静触点.当线圈A中通电时，铁芯中产生磁场，吸引衔铁B向下运动，从而带动动触点D向下与静触点E接触，将工作电路接通，当线圈A中电流为零时，电磁铁失去磁性，衔铁B在弹簧作用下被拉起，动触点D与静触点E分离，自动切断工作电路.图2(2)控制电路的原理天较亮时，光敏电阻RG阻值较小，斯密特触发器输入端A电势较低，则输出端Y输出高电平，线圈中无电流，工作电路不通；天较暗时，光敏电阻RG电阻增大，斯密特触发器输入端A电势升高，当升高到一定值，输出端Y由高电平突然跳到低电平，有电流通过线圈A，电磁继电器工作，接通工作电路，使路灯自动开启；天明后，RG阻值减小，斯密特触发器输入端A电势逐渐降低，降到一定值，输出端Y突然由低电平跳到高电平，则线圈A中不再有电流，电磁继电器自动切断工作电路的电源，路灯熄灭.深度思考如图1甲所示，要想在天更暗时路灯才会亮，应该把R1的阻值如何调节？答案要想在天更暗时路灯才会亮，应该把R1的阻值调大些，这样要使斯密特触发器的输入端A的电压达到某个值(如1.6V)，就需要RG的值达到更大，即天色更暗.例1如图3所示为一个逻辑电平检测电路，A与被测点相接，则()图3A.A为低电平，LED发光B.A为高电平，LED发光C.A为低电平，LED不发光D.A为高电平，LED不发光解析A为低电平时，Y为高电平，LED的电压小，不发光；A为高电平时，Y为低电平，LED的电压大，发光，故B、C正确.答案BC(1)图中“”叫斯密特触发器，是一种具有特殊功能的“非”门.(2)与物理学中的电路图不同，在涉及门电路的电路图时，表示的是电路中的逻辑关系，通常不把电流的通路完整地画出来.针对训练1如图4所示的光控电路，用发光二极管LED模仿路灯，RG为光敏电阻，R1的最大电阻为51kΩ，R2为330Ω.白天，光的强度较大，光敏电阻RG的电阻值较________，加在斯密特触发器A端的电压较________，则输出端Y输出高电平，发光二极管LED________(填“导通”或“不导通”)；当天色暗到一定程度时，RG的阻值增大到一定值，斯密特触发器输入端A的电压上升到某个值(1.6V)，输出端Y突然从高电平跳到低电平，则发光二极管LED______(填“导通”或“不导通”)，这样就达到了使路灯白天熄灭，天暗自动开启的目的.图4答案小低不导通导通解析白天，光照强度较大，光敏电阻RG的电阻值较小，加在斯密特触发器A端的电压较低，则输出端Y输出高电平，发光二极管LED不导通；当天色暗到一定程度时，RG阻值增大到一定值，斯密特触发器的输入端A的电压上升到某个值(1.6V)时，输出端Y会突然从高电平跳到低电平，则发光二极管LED导通发光(相当于路灯亮了)，这样就达到了使路灯白天熄灭，天暗自动开启的目的.二、温度报警器电路分析1.电路如图5所示.图52.工作原理常温下，调整R1的阻值使斯密特触发器的输入端A处于低电平，则输出端Y处于高电平，无电流通过蜂鸣器，蜂鸣器不发声；当温度升高时，热敏电阻RT阻值减小，斯密特触发器输入端A电势升高，当达到某一值(高电平)，其输出端由高电平跳到低电平，蜂鸣器通电，从而发出报警声，R1的阻值不同，则报警温度不同.深度思考如图5所示，要使热敏电阻在感测到更高的温度时才报警，应如何调节滑动变阻器R1?答案要使热敏电阻在感测到更高的温度时才报警，应减小R1的阻值，R1阻值越小，加在斯密特触发器输入端A端达到高电平，则热敏电阻阻值要求越小，即温度越高.例2温度报警器电路如图6所示，常温下，调整____的阻值使斯密特触发器的输入端A处于低电平，则输出端Y处于高电平，无电流通过蜂鸣器，蜂鸣器不发声；当温度升高时，热敏电阻RT...
