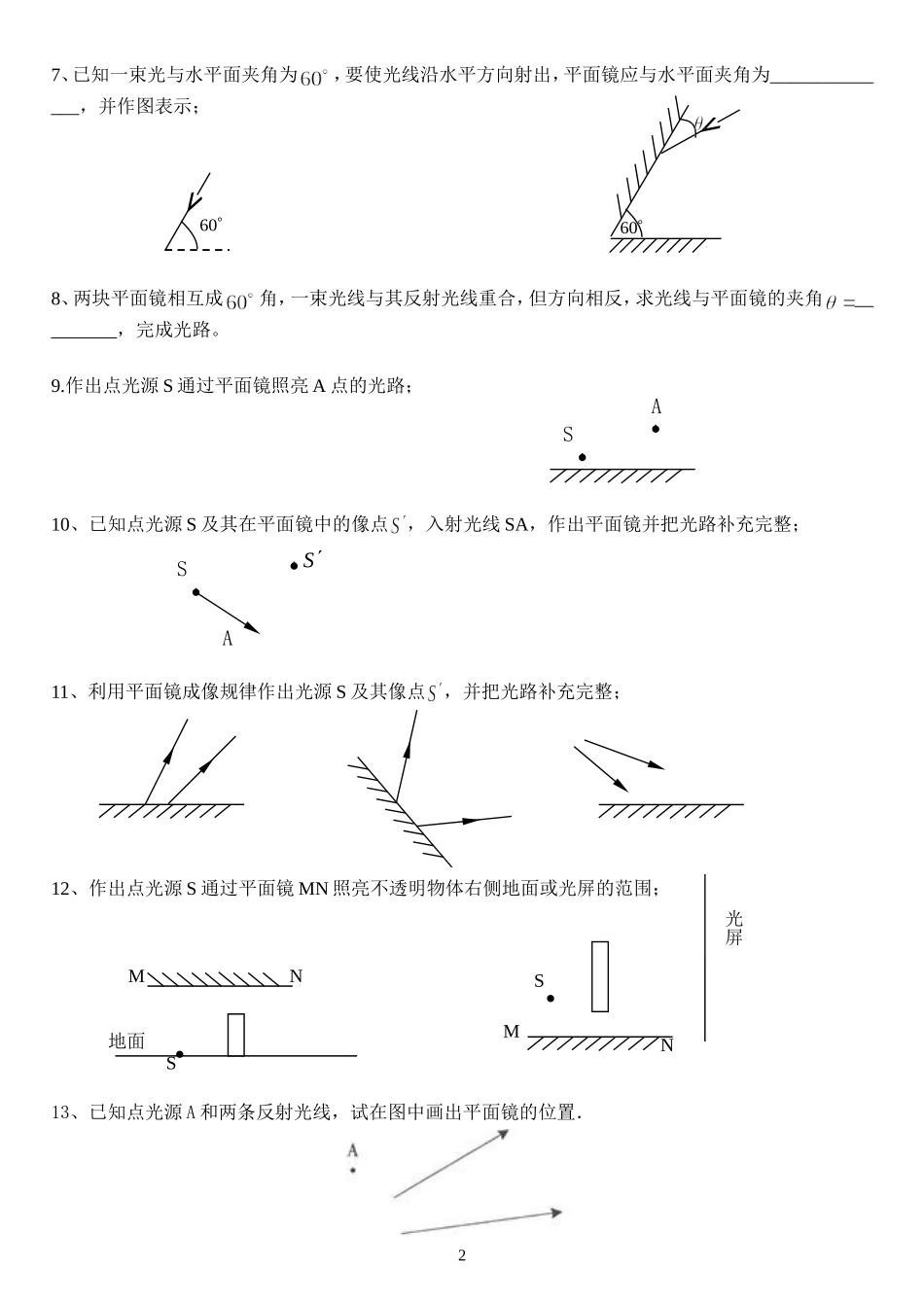

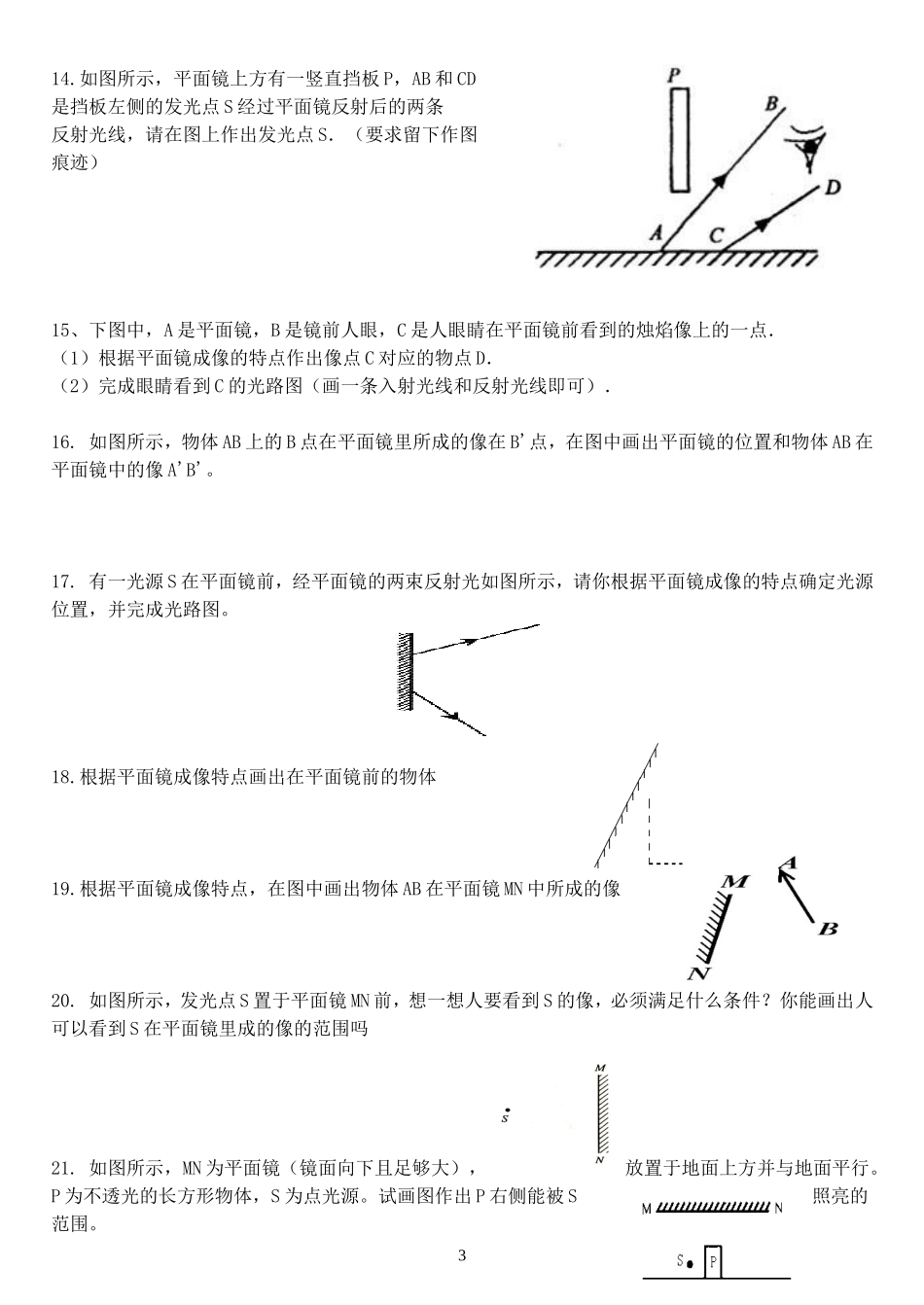

光的直线传播_反射_平面镜成像1.如图所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子；2、如图所示，画出井底青蛙在井外的视觉范围；3、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；4、作出下列反射现象中的入射光线，反射光线或平面镜；5、已知一束光与水平方向成，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置；6、潜望镜中两块平面镜平行放置与水平方向成夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路；1ABMNS453045307、已知一束光与水平面夹角为，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；8、两块平面镜相互成角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角_________，完成光路。9.作出点光源S通过平面镜照亮A点的光路；10、已知点光源S及其在平面镜中的像点，入射光线SA，作出平面镜并把光路补充完整；11、利用平面镜成像规律作出光源S及其像点，并把光路补充完整；12、作出点光源S通过平面镜MN照亮不透明物体右侧地面或光屏的范围；13、已知点光源A和两条反射光线，试在图中画出平面镜的位置．26060SSASASMN地面MNS光屏14.如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）15、下图中，A是平面镜，B是镜前人眼，C是人眼睛在平面镜前看到的烛焰像上的一点．（1）根据平面镜成像的特点作出像点C对应的物点D．（2）完成眼睛看到C的光路图（画一条入射光线和反射光线即可）．16.如图所示，物体AB上的B点在平面镜里所成的像在B'点，在图中画出平面镜的位置和物体AB在平面镜中的像A'B'。17.有一光源S在平面镜前，经平面镜的两束反射光如图所示，请你根据平面镜成像的特点确定光源位置，并完成光路图。18.根据平面镜成像特点画出在平面镜前的物体19.根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像20.如图所示，发光点S置于平面镜MN前，想一想人要看到S的像，必须满足什么条件？你能画出人可以看到S在平面镜里成的像的范围吗21.如图所示，MN为平面镜（镜面向下且足够大），放置于地面上方并与地面平行。P为不透光的长方形物体，S为点光源。试画图作出P右侧能被S照亮的范围。322.画出发光点S发出的光线经平面镜反射后过图中P点的光路图．23.如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．24.图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S′25.小宇同学家的阁楼上有一个小型物理实验室，如图所示．但他每天做光学实验时感到很麻烦，因为需要跑到有天窗的一间才能做实验．你能否帮他将阳光引到实验室，并使阳光垂直射到实验台上?请画出一条光线的光路图，画好法线，用箭头标出光线的方向．26.如图所示，半径为R的圆柱体放在水平地面上，在距地面的上方放一与地面平行的平面镜MN，在圆柱体左侧地面上有一点光源S，地面上圆柱体右侧的AB部分没被光线照到，已知SB=8R，则AB的长度为___________。27.如图所示，M为一固定平面镜，它两端的坐标分别为（-1，3）、（0，3），人眼位于x=3处观察。一个小物体P从坐标原点开始沿x轴向左运动的过程中，人能够从平面镜中观察到P的像时，P在x轴上范围是（）A.[0~1]；B.[-1~-3]C.[-3~-5]D.[-5~-7]4
