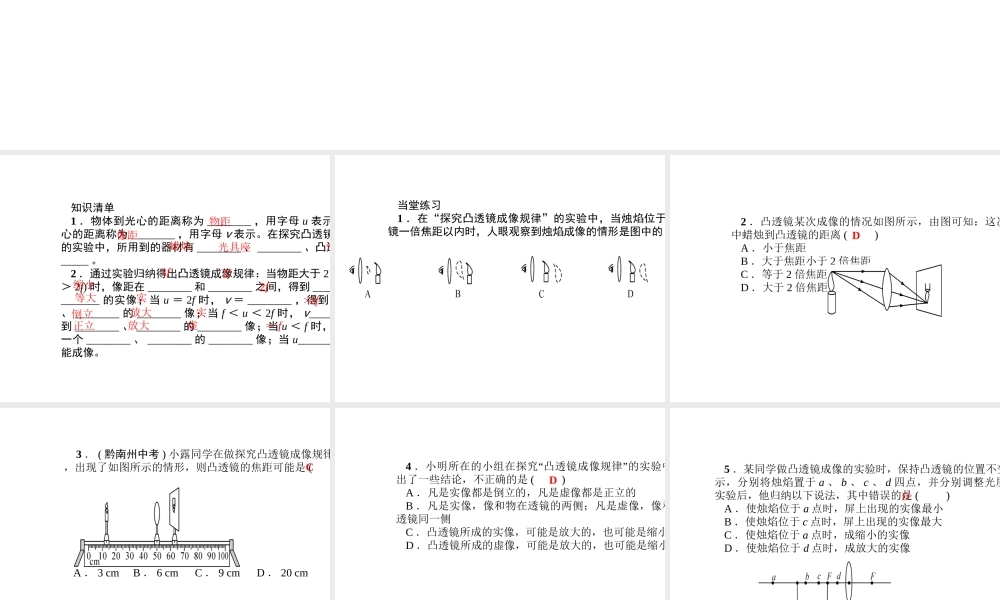

第四章 多彩的光第五节 科学探究：凸透镜成像第五节 科学探究：凸透镜成像第第 22 课时探究凸透镜成像规律 课时探究凸透镜成像规律知识清单1 ．物体到光心的距离称为 ________ ，用字母 u 表示，像到光心的距离称为 ________ ，用字母 v 表示。在探究凸透镜成像规律的实验中，所用到的器材有 ________ 、 ________ 、凸透镜和 ________ 。2 ．通过实验归纳得出凸透镜成像规律：当物距大于 2 倍焦距 (u＞ 2f) 时，像距在 ________ 和 ________ 之间，得到 ________ 、 ________ 的实像；当 u ＝ 2f 时， v ＝ ________ ，得到 ________、 ________ 的 ________ 像；当 f ＜ u ＜ 2f 时， v________ ，得到 ________ 、 ________ 的 ________ 像；当 u ＜ f 时，可以看到一个 ________ 、 ________ 的 ________ 像；当 u________ 时，不能成像。物距像距蜡烛光具座光屏1f2f缩小2f等大实>2f倒立放大实正立放大虚＝ f当堂练习1 ．在“探究凸透镜成像规律”的实验中，当烛焰位于距离凸透镜一倍焦距以内时，人眼观察到烛焰成像的情形是图中的 ( )C2 ．凸透镜某次成像的情况如图所示，由图可知：这次成像中蜡烛到凸透镜的距离 ( )A ．小于焦距 B ．大于焦距小于 2 倍焦距C ．等于 2 倍焦距 D ．大于 2 倍焦距D 3 ． ( 黔南州中考 ) 小露同学在做探究凸透镜成像规律的实验中，出现了如图所示的情形，则凸透镜的焦距可能是 ( )A ． 3 cm B ． 6 cm C ． 9 cm D ． 20 cmC4 ．小明所在的小组在探究“凸透镜成像规律”的实验中，得出了一些结论，不正确的是 ( )A ．凡是实像都是倒立的，凡是虚像都是正立的B ．凡是实像，像和物在透镜的两侧；凡是虚像，像和物在透镜同一侧C ．凸透镜所成的实像，可能是放大的，也可能是缩小的D ．凸透镜所成的虚像，可能是放大的，也可能是缩小的D5 ．某同学做凸透镜成像的实验时，保持凸透镜的位置不变，如图所示，分别将烛焰置于 a 、 b 、 c 、 d 四点，并分别调整光屏的位置。实验后，他归纳以下说法，其中错误的是 ( ) A ．使烛焰位于 a 点时，屏上出现的实像最小B ．使烛焰位于 c 点时，屏上出现的实像最大C ．使烛焰位于 a 点时，成缩小的实像D ．使烛焰位于 d 点时，成放大的实像D6 ． ( 重庆中考 ) 如图甲所示的装置测出凸透镜的焦距为 ________cm ，用该透镜“探究凸透镜成像规律”，当蜡烛、透镜位置如图乙时，移动光屏可成清晰的倒立、 ________ 的实像。放大
