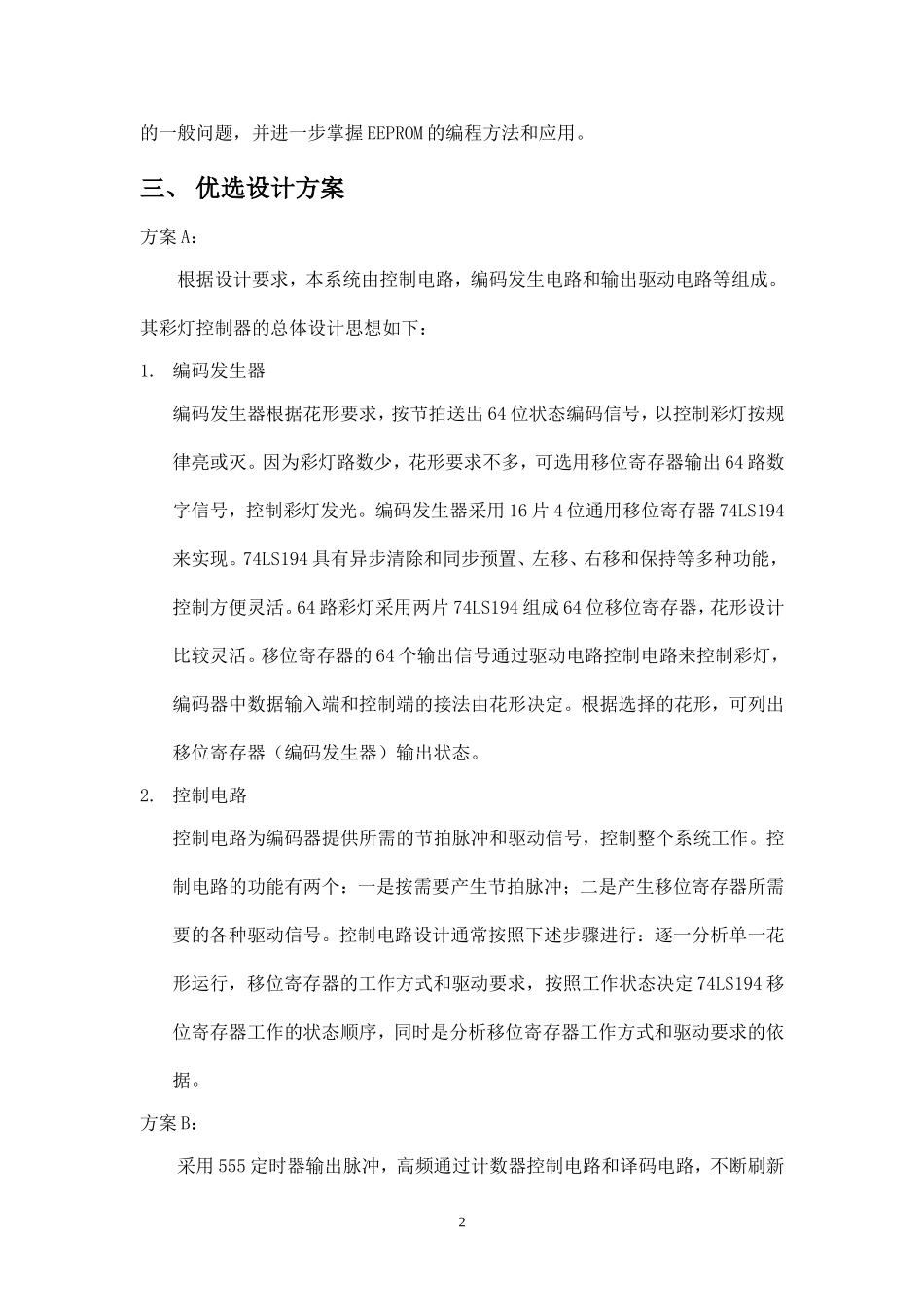

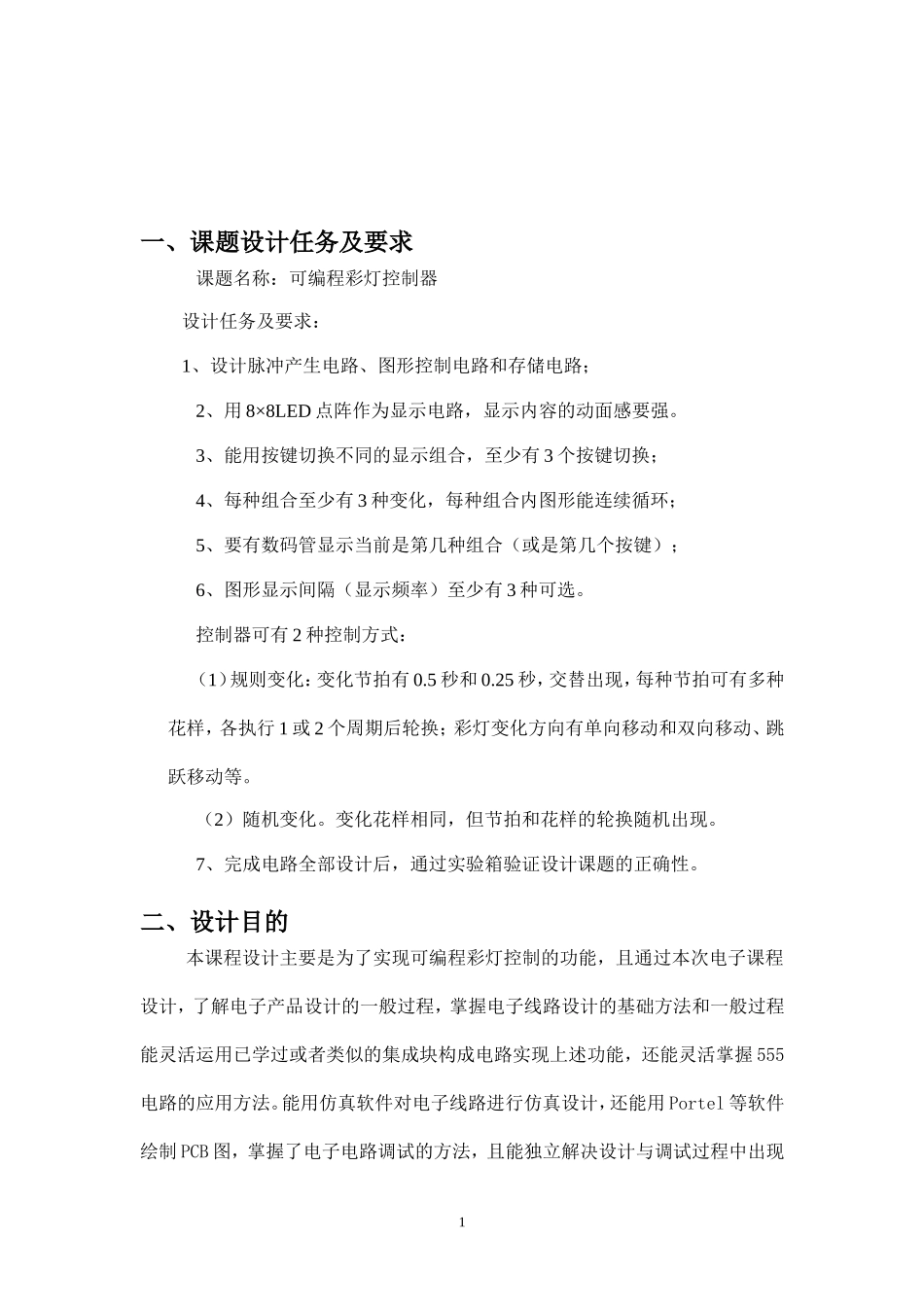

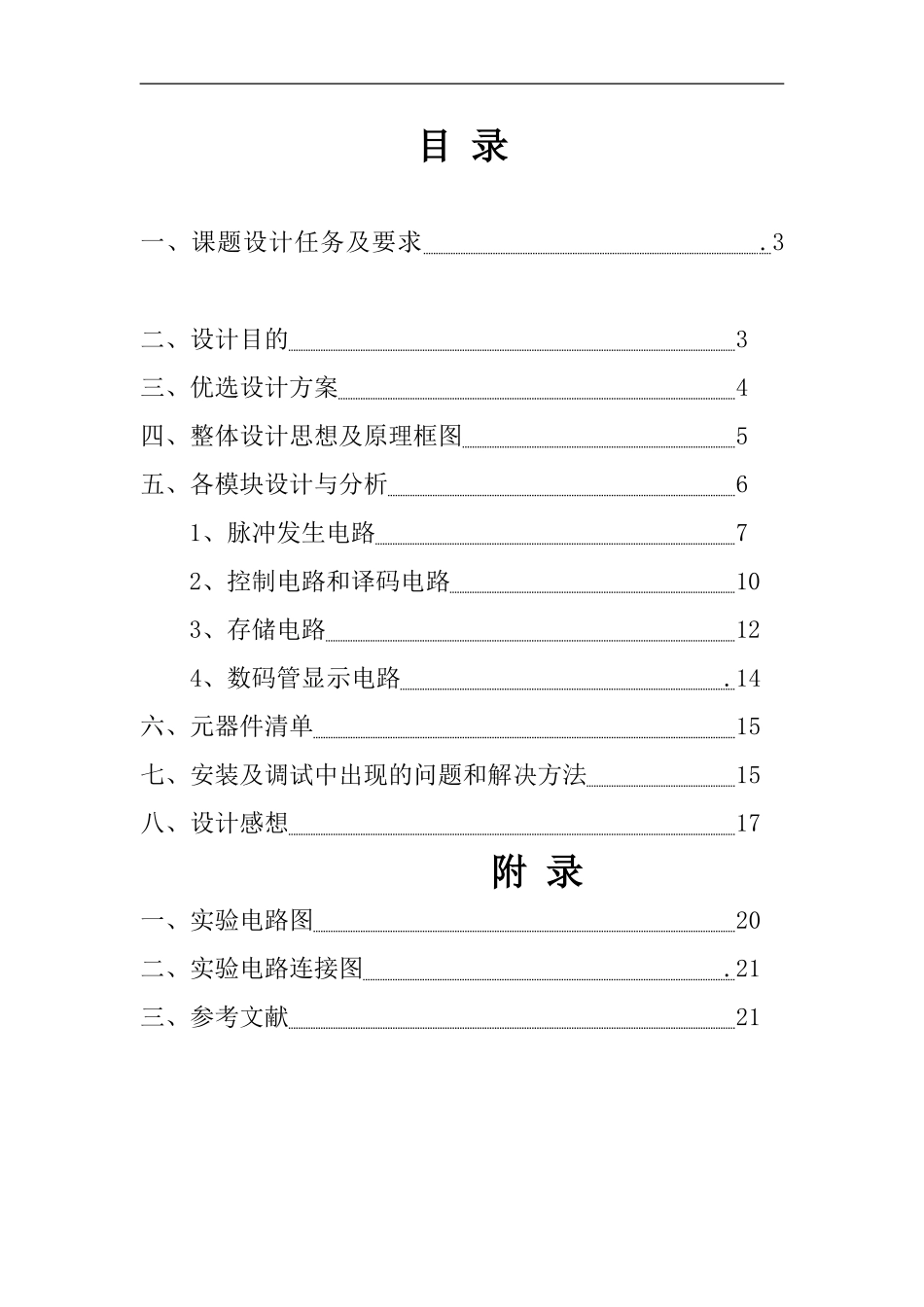

目录一、课题设计任务及要求.3二、设计目的3三、优选设计方案4四、整体设计思想及原理框图5五、各模块设计与分析61、脉冲发生电路72、控制电路和译码电路103、存储电路124、数码管显示电路.14六、元器件清单15七、安装及调试中出现的问题和解决方法15八、设计感想17附录一、实验电路图20二、实验电路连接图.21三、参考文献21一、课题设计任务及要求课题名称：可编程彩灯控制器设计任务及要求：1、设计脉冲产生电路、图形控制电路和存储电路；2、用8×8LED点阵作为显示电路，显示内容的动面感要强。3、能用按键切换不同的显示组合，至少有3个按键切换；4、每种组合至少有3种变化，每种组合内图形能连续循环；5、要有数码管显示当前是第几种组合（或是第几个按键）；6、图形显示间隔（显示频率）至少有3种可选。控制器可有2种控制方式：（1）规则变化：变化节拍有0.5秒和0.25秒，交替出现，每种节拍可有多种花样，各执行1或2个周期后轮换；彩灯变化方向有单向移动和双向移动、跳跃移动等。（2）随机变化。变化花样相同，但节拍和花样的轮换随机出现。7、完成电路全部设计后，通过实验箱验证设计课题的正确性。二、设计目的本课程设计主要是为了实现可编程彩灯控制的功能，且通过本次电子课程设计，了解电子产品设计的一般过程，掌握电子线路设计的基础方法和一般过程能灵活运用已学过或者类似的集成块构成电路实现上述功能，还能灵活掌握555电路的应用方法。能用仿真软件对电子线路进行仿真设计，还能用Portel等软件绘制PCB图，掌握了电子电路调试的方法，且能独立解决设计与调试过程中出现1的一般问题，并进一步掌握EEPROM的编程方法和应用。三、优选设计方案方案A：根据设计要求，本系统由控制电路，编码发生电路和输出驱动电路等组成。其彩灯控制器的总体设计思想如下：1.编码发生器编码发生器根据花形要求，按节拍送出64位状态编码信号，以控制彩灯按规律亮或灭。因为彩灯路数少，花形要求不多，可选用移位寄存器输出64路数字信号，控制彩灯发光。编码发生器采用16片4位通用移位寄存器74LS194来实现。74LS194具有异步清除和同步预置、左移、右移和保持等多种功能，控制方便灵活。64路彩灯采用两片74LS194组成64位移位寄存器，花形设计比较灵活。移位寄存器的64个输出信号通过驱动电路控制电路来控制彩灯，编码器中数据输入端和控制端的接法由花形决定。根据选择的花形，可列出移位寄存器（编码发生器）输出状态。2.控制电路控制电路为编码器提供所需的节拍脉冲和驱动信号，控制整个系统工作。控制电路的功能有两个：一是按需要产生节拍脉冲；二是产生移位寄存器所需要的各种驱动信号。控制电路设计通常按照下述步骤进行：逐一分析单一花形运行，移位寄存器的工作方式和驱动要求，按照工作状态决定74LS194移位寄存器工作的状态顺序，同时是分析移位寄存器工作方式和驱动要求的依据。方案B：采用555定时器输出脉冲，高频通过计数器控制电路和译码电路，不断刷新2显示矩阵的各列；而低频产生脉冲，决定显示哪一幅画面。由于需要产生64幅以上的图形，可以设计一个64进制的计数器，即可显示64幅图，此低频接在EEPROM的高位，而高频计数器控制电路的输出接在EEPROM的低三位。即高位决定显示哪幅画，低位表示每幅图形的每列的显示。显然，方案B比较合理而且能实现课程设计的要求，采用方案B来进行课程设计。四、整体设计思想及原理框图本系统可设计为四个模块：1.脉冲发生电路采用两个555定时器组成振荡器，一个产生高频和一个产生可调低频。高频通过计数器控制电路和译码电路，不断刷新显示矩阵的各列；而低频产生脉冲，决定显示哪一幅画面。2.图形控制电路用74LS161芯片设计一个64进制的计数器，以显示64幅图，其中低片计数器构成16进制，高片计数器构成4进制，并且将低频通过计数控制电路接在EEPROM的高位，从而选择显示哪一幅画。而高频通过计数器控制电路接在EEPROM的低三位，不断刷新显示矩阵的各列，用以控制图形的显示。由于显示矩阵是由64个发光二极管组成，把译码器输出接在显示矩阵的阴级进行行控制，EEPROM接在显示矩阵的阳极进行列控制，只有同时导通时，二极管才亮。译码...
