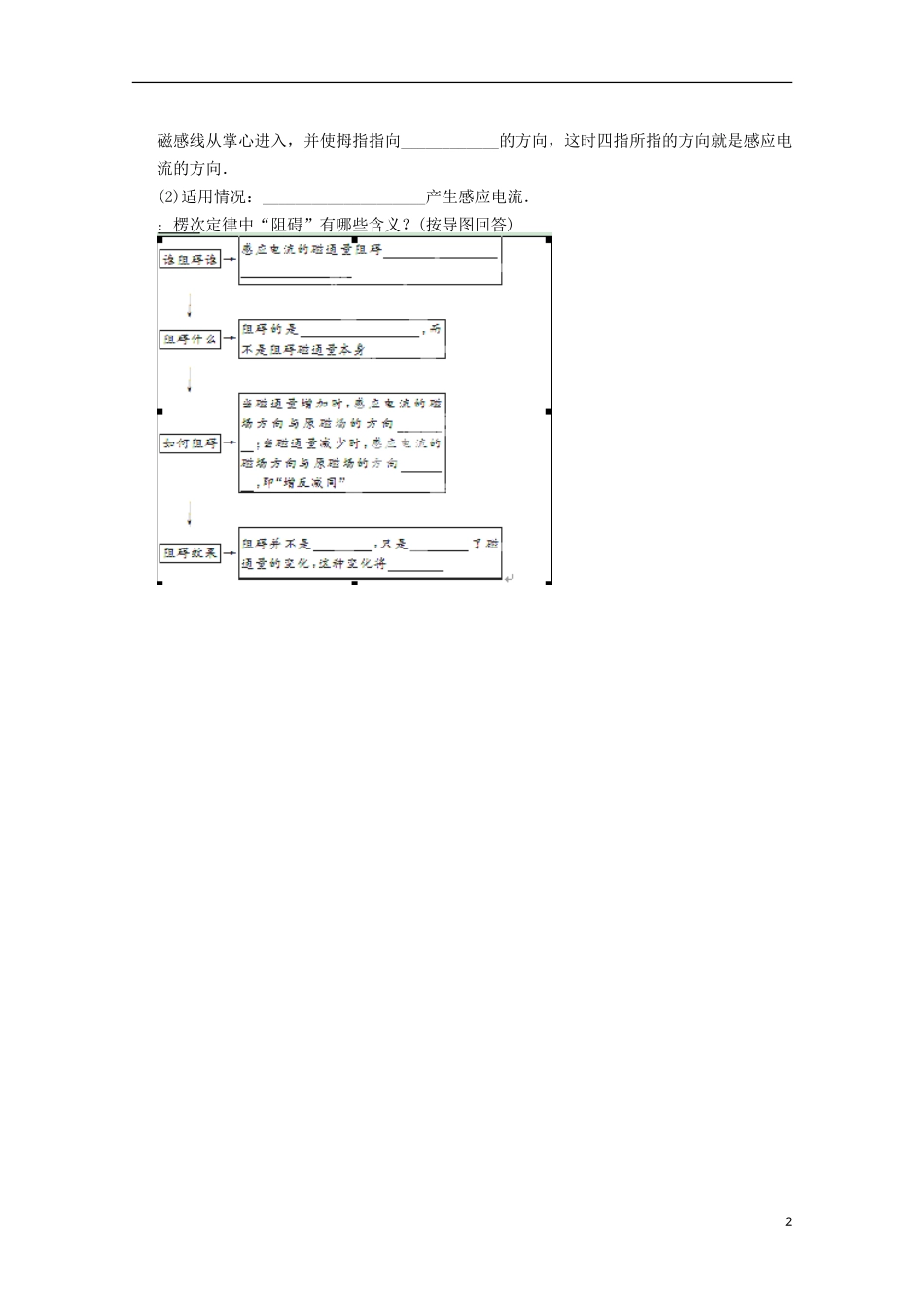

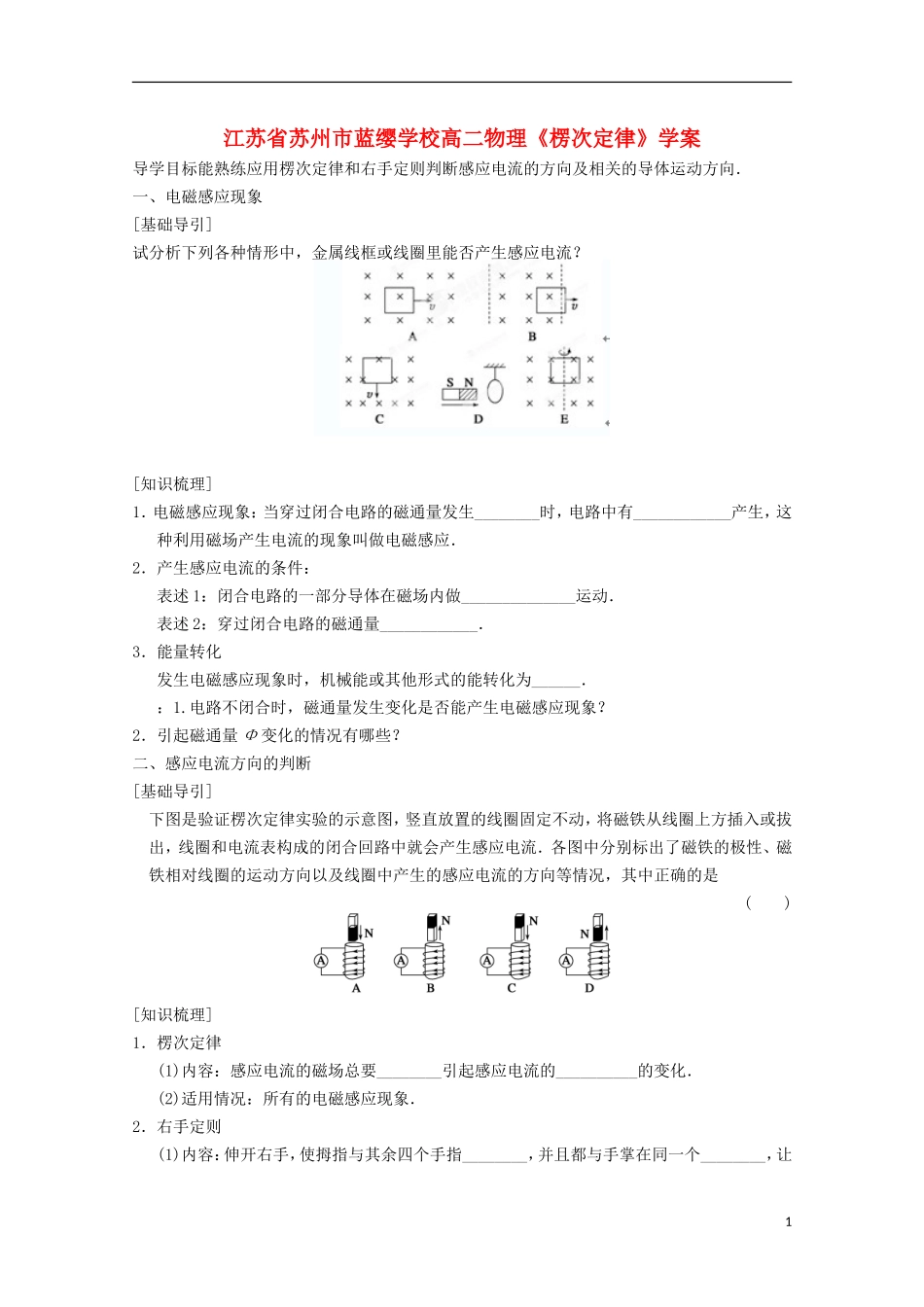

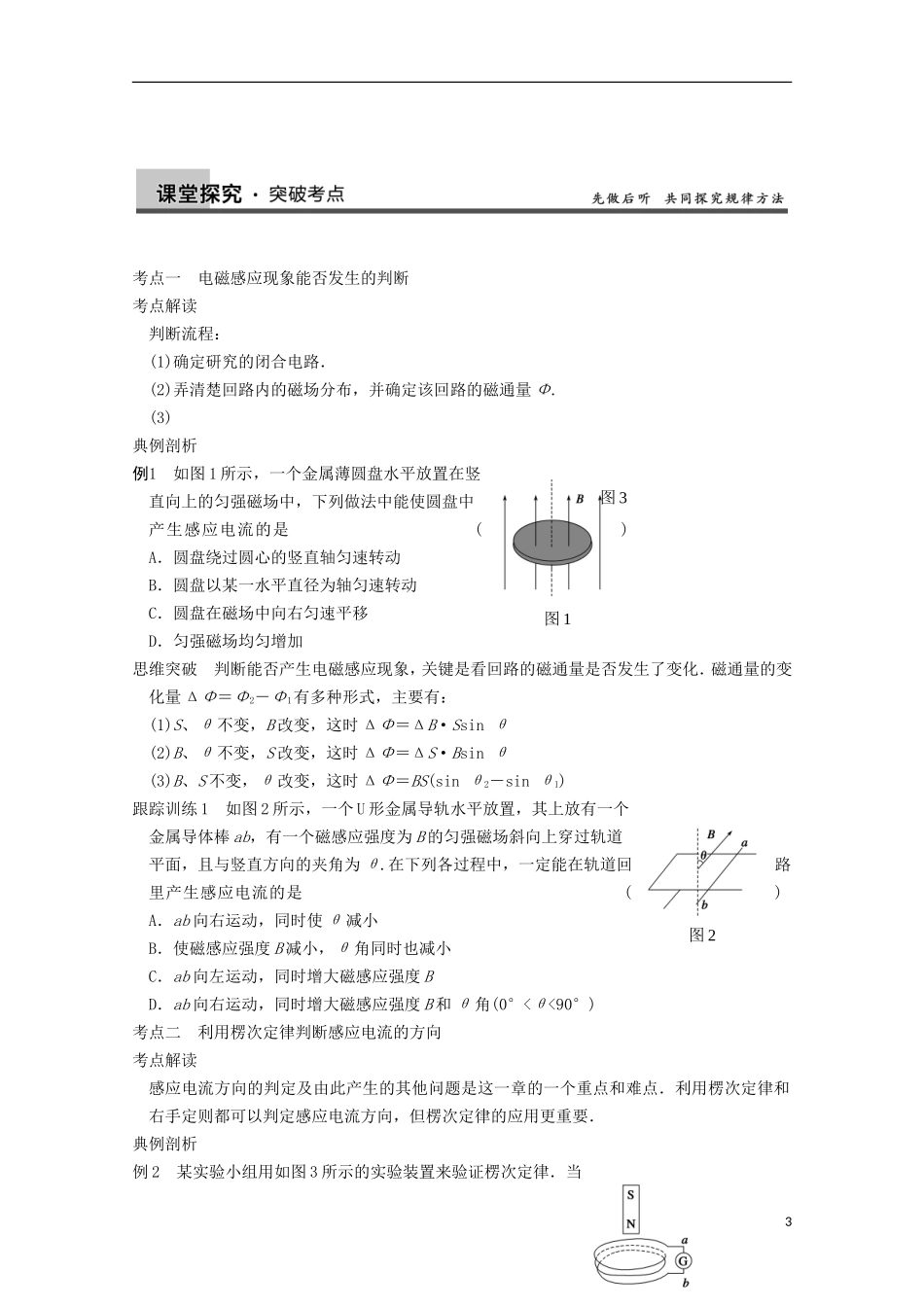

江苏省苏州市蓝缨学校高二物理《楞次定律》学案导学目标能熟练应用楞次定律和右手定则判断感应电流的方向及相关的导体运动方向．一、电磁感应现象[基础导引]试分析下列各种情形中，金属线框或线圈里能否产生感应电流？[知识梳理]1．电磁感应现象：当穿过闭合电路的磁通量发生________时，电路中有____________产生，这种利用磁场产生电流的现象叫做电磁感应．2．产生感应电流的条件：表述1：闭合电路的一部分导体在磁场内做______________运动．表述2：穿过闭合电路的磁通量____________．3．能量转化发生电磁感应现象时，机械能或其他形式的能转化为______．：1.电路不闭合时，磁通量发生变化是否能产生电磁感应现象？2．引起磁通量Φ变化的情况有哪些？二、感应电流方向的判断[基础导引]下图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中正确的是()[知识梳理]1．楞次定律(1)内容：感应电流的磁场总要________引起感应电流的__________的变化．(2)适用情况：所有的电磁感应现象．2．右手定则(1)内容：伸开右手，使拇指与其余四个手指________，并且都与手掌在同一个________，让1磁感线从掌心进入，并使拇指指向____________的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：____________________产生感应电流．：楞次定律中“阻碍”有哪些含义？(按导图回答)2图1图2图3考点一电磁感应现象能否发生的判断考点解读判断流程：(1)确定研究的闭合电路．(2)弄清楚回路内的磁场分布，并确定该回路的磁通量Φ.(3)典例剖析例1如图1所示，一个金属薄圆盘水平放置在竖直向上的匀强磁场中，下列做法中能使圆盘中产生感应电流的是()A．圆盘绕过圆心的竖直轴匀速转动B．圆盘以某一水平直径为轴匀速转动C．圆盘在磁场中向右匀速平移D．匀强磁场均匀增加思维突破判断能否产生电磁感应现象，关键是看回路的磁通量是否发生了变化．磁通量的变化量ΔΦ＝Φ2－Φ1有多种形式，主要有：(1)S、θ不变，B改变，这时ΔΦ＝ΔB·Ssinθ(2)B、θ不变，S改变，这时ΔΦ＝ΔS·Bsinθ(3)B、S不变，θ改变，这时ΔΦ＝BS(sinθ2－sinθ1)跟踪训练1如图2所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一个磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是()A．ab向右运动，同时使θ减小B．使磁感应强度B减小，θ角同时也减小C．ab向左运动，同时增大磁感应强度BD．ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°)考点二利用楞次定律判断感应电流的方向考点解读感应电流方向的判定及由此产生的其他问题是这一章的一个重点和难点．利用楞次定律和右手定则都可以判定感应电流方向，但楞次定律的应用更重要．典例剖析例2某实验小组用如图3所示的实验装置来验证楞次定律．当3图3图5条形磁铁自上而下穿过固定的线圈时，通过电流计的感应电流方向是()A．a→G→bB．先a→G→b，后b→G→aC．b→G→aD．先b→G→a，后a→G→b思维突破楞次定律的使用步骤跟踪训练2长直导线与矩形线框abcd处在同一平面中静止不动，如图4甲所示．长直导线中通以大小和方向都随时间做周期性变化的交流电：i＝Imsinωt，i－t图象如图乙所示．规定沿长直导线方向上的电流为正方向．关于最初一个周期内矩形线框中感应电流的方向，下列说法正确的是()图4A．由顺时针方向变为逆时针方向B．由逆时针方向变为顺时针方向C．由顺时针方向变为逆时针方向，再变为顺时针方向D．由逆时针方向变为顺时针方向，再变为逆时针方向例3如图5所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力FN和摩擦力Ff的情况，以下判断正确的是()A．FN先大于mg，后小于mgB．FN一直大于mgC．Ff先向左，后向右D．Ff一直向左思维突破楞...
