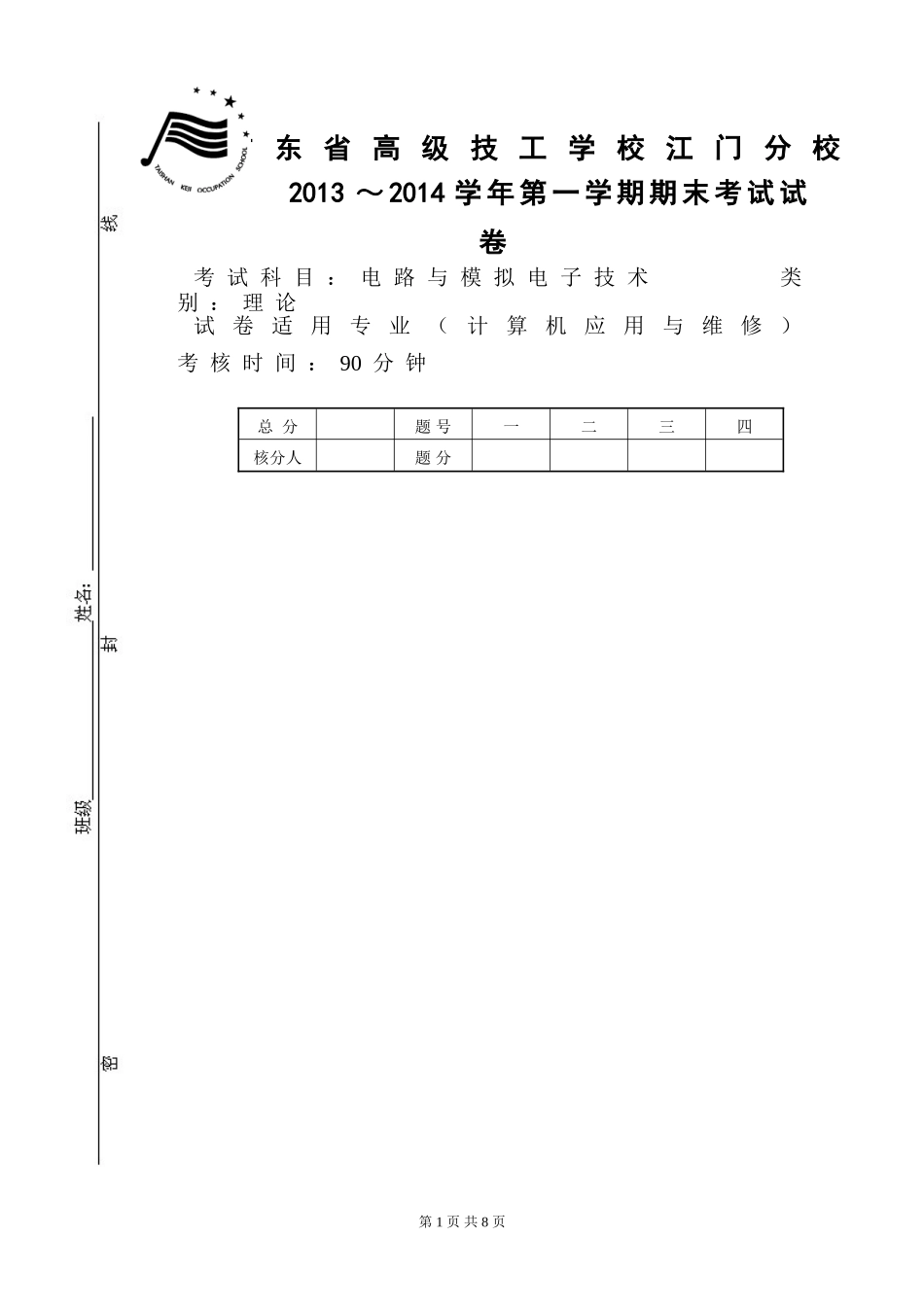

广东省高级技工学校江门分校2013～2014学年第一学期期末考试试卷考试科目：电路与模拟电子技术类别：理论试卷适用专业（计算机应用与维修）考核时间：90分钟第1页共8页总分题号一二三四核分人题分一、填空题（本大题共12小题，每空1分，共35分）请在每小题的空格中填上正确答案。错填、不填均无分。1、用戴维南定理求等效电路的电阻时，对原网络内部电压源作_短路_处理，电流源作__开路_处理。2、理想电压源输出的_电压值恒定，输出的电流由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。3、已知正弦交流电压，它的最大值为__311伏_，有效值为_220V，角频率为___314弧度每秒，相位为__314t+60º_，初相位为_60º__。4、电阻元件上的电压、电流在相位上是_同相关系；电感元件上的电压、电流相位_相差90°；且电压_滞后电流；电容元件上的电压、电流相位__90°，且电压_超前电流。5、电感元件能存储_磁场_能6．PN结正偏时_导通_，反偏时__截止_，所以PN结具有_单向导电性。7．漂移电流是反向_电流，它由_少数载流子形成，其大小与_温度_有关，而与外加电压_无关__。8．三极管放大电路共有三种组态分别是_共射__、_共基、__共集_放大电路。9．为了消除乙类互补功率放大器输出波形的__交越_失真，而采用_甲乙_类互补功率放大器。10．三极管具有放大作用外部电压条件是发射结_正偏_，集电结__反偏_。11．差分放大电路输入端加上大小相等、极性相同的两个信号，称为_差模_信号，而加上大小相等、极性相反的两个信号，称为_共模__信号。12、共集电极放大电路具有电压放大倍数_接_近1_，输入电阻_大_，输出电阻__小___等特点，所以常用在输入级，输出级或缓冲级。13、晶体三极管的集电极电流Ic=_βIb所以它是_电流__控制元件第2页共8页得分评卷人二、单项选择题（本大题共25小题，每小题1分，共25分）在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1、下述提供带电粒子中带负电的是（A）A、质子B、电子C、半导体中的空穴D、钠离子Na+2、下述提供多种符号，有一种不是接地符号，不是接地符号是（D）A、B、C、D、3、下面电路中电位最高是（A）A、N点B、Q点C、M点D、P点4、下述的提供多种电流波形，哪种是恒定的直流电（A）5、下述对电阻主要作用说法错误的是（D）A、降压、限流；B、分压C、分流D、扩流。6、电阻主要损坏有（D）A、开路、增值B、只有增值C、只有开路D、只有短路7、有一个四色环电阻：红黄橙金，这电阻的阻值及误差是（B）A、240KΩ±5%B、24KΩ±5%C、2.4KΩ±5%D、240Ω±5%8、电感器是一种常用电子元件，电感器的电感量L跟有关（D）①线圈的匝数，②磁芯材料，③绕制方式A、只有①；B、只有③；C、只有②③第3页共8页得分评卷人20kR130kR2100KR3+150vNMPQ0ttttuuuu000秒秒秒秒10v10v10v10vABCDD、全有可能9、电容器的电容量取决于（C）①两导电极板相对面积；②两板之间的距离；③两板间的绝缘介质。A、只有①；B、只有①②；C、全有可能；D、只有②③10、下述的电容器中漏电最大的电容器是（D）A、瓷介质电容器；B、涤纶电容器；C、聚丙烯电容器D、电解电容器。11、下述的电容器中电容量最大的电容器是（A）A、电解电容器；B、瓷介质电容器；C、云母电容器；D、涤纶电容器。12、用于高频电路的电容器是（C）A、涤纶电容器；B、铝电解电容器；C、瓷介质电容器；D、聚苯乙烯电容器。13、当用万用表电阻档测量电容器时，表的指针在返回∞时停留在某一阻值处，电容器是（C）。A、开路；B、良好无漏电；C、已严重漏电；D、已击穿短路。14、电容器的损坏有下哪几种可能（A）①漏电；②击穿；③开路；④容量减小。A、全有可能；B、只有③①有可能；C、中有②④有可能；D、只有②③④。15、二极管具有单向导电特性，，内含（A）PN结。A、一个；B、两个；C、三个；D、两个或三个。16、工作于反向击穿区的二极管是（D）A、开关二极管；B、整流二极管；C、发光二极管；D、稳压二极管。17、一个6V的稳压管接入电路中，提供6V电压的输出，下面电路正确（B）18、三相交流...
