聚氨酯硬泡配方基础交流之组合料配比之设计VIP专享VIP免费

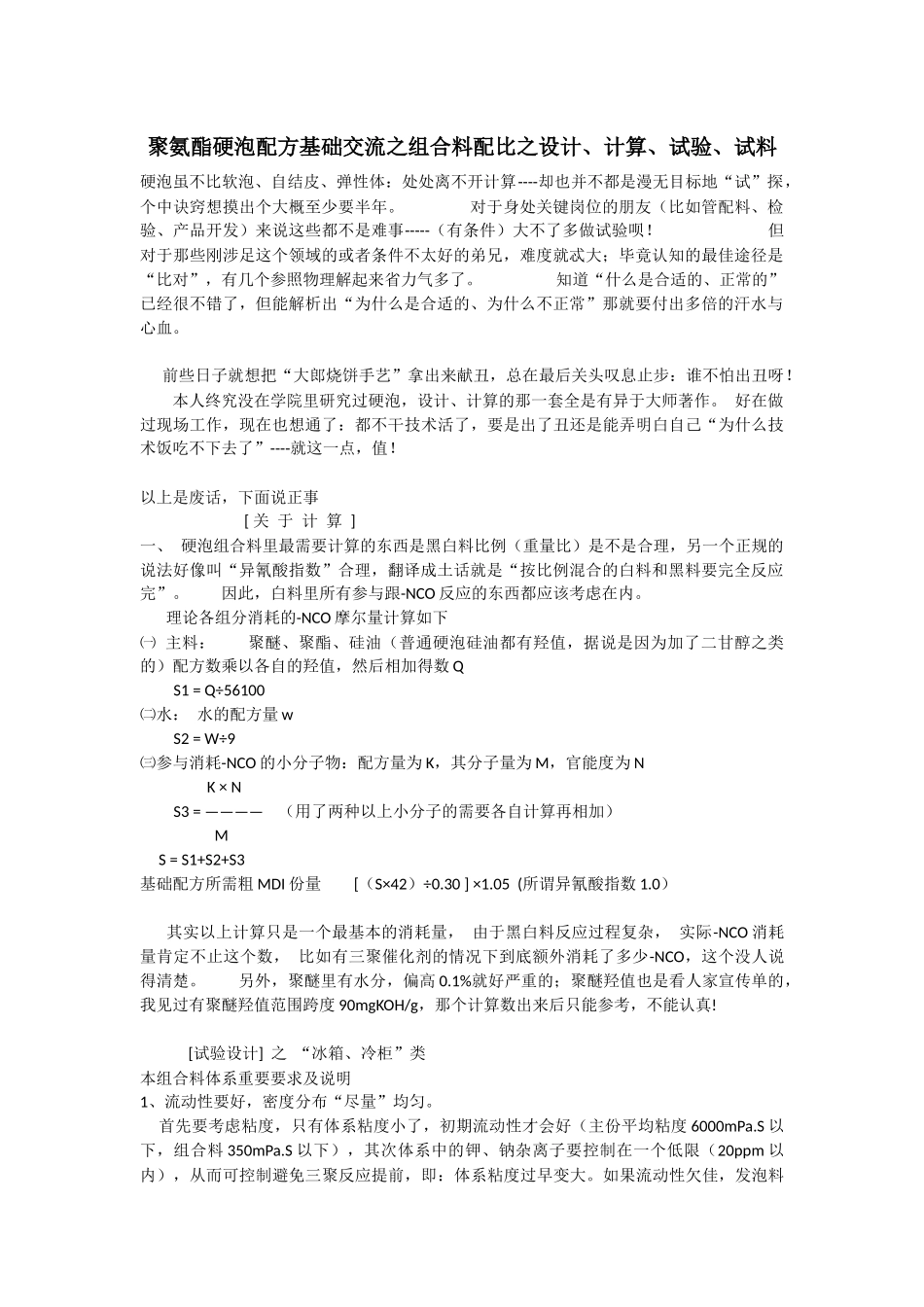

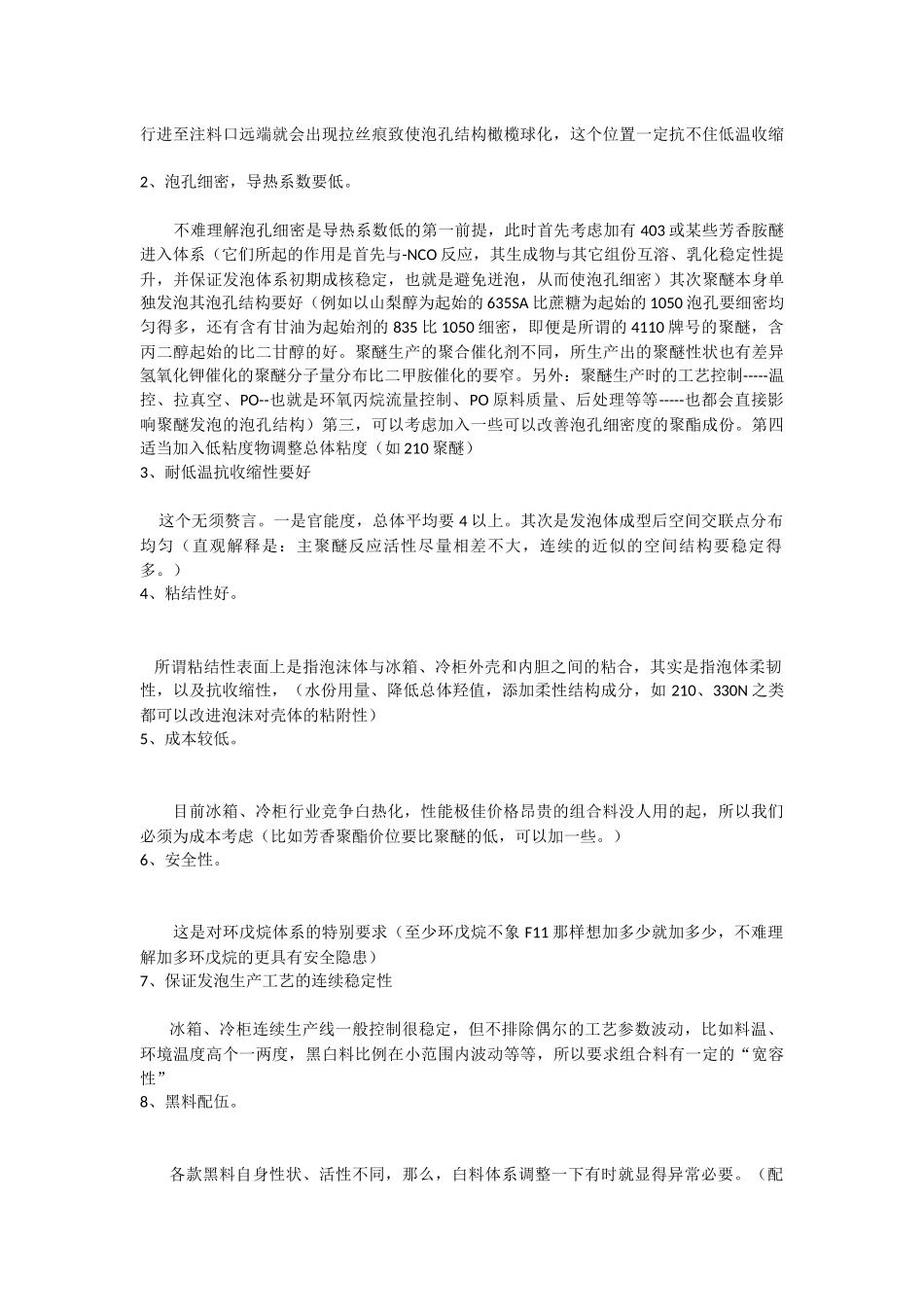

聚氨酯硬泡配方基础交流之组合料配比之设计、计算、试验、试料硬泡虽不比软泡、自结皮、弹性体：处处离不开计算----却也并不都是漫无目标地“试”探，个中诀窍想摸出个大概至少要半年。对于身处关键岗位的朋友（比如管配料、检验、产品开发）来说这些都不是难事-----（有条件）大不了多做试验呗！但对于那些刚涉足这个领域的或者条件不太好的弟兄，难度就忒大；毕竟认知的最佳途径是“比对”，有几个参照物理解起来省力气多了。知道“什么是合适的、正常的”已经很不错了，但能解析出“为什么是合适的、为什么不正常”那就要付出多倍的汗水与心血。前些日子就想把“大郎烧饼手艺”拿出来献丑，总在最后关头叹息止步：谁不怕出丑呀！本人终究没在学院里研究过硬泡，设计、计算的那一套全是有异于大师著作。好在做过现场工作，现在也想通了：都不干技术活了，要是出了丑还是能弄明白自己“为什么技术饭吃不下去了”----就这一点，值！以上是废话，下面说正事[关于计算]一、硬泡组合料里最需要计算的东西是黑白料比例（重量比）是不是合理，另一个正规的说法好像叫“异氰酸指数”合理，翻译成土话就是“按比例混合的白料和黑料要完全反应完”。因此，白料里所有参与跟-NCO反应的东西都应该考虑在内。理论各组分消耗的-NCO摩尔量计算如下㈠主料：聚醚、聚酯、硅油（普通硬泡硅油都有羟值，据说是因为加了二甘醇之类的）配方数乘以各自的羟值，然后相加得数QS1=Q÷56100㈡水：水的配方量wS2=W÷9㈢参与消耗-NCO的小分子物：配方量为K，其分子量为M，官能度为NK×NS3=————（用了两种以上小分子的需要各自计算再相加）MS=S1+S2+S3基础配方所需粗MDI份量[（S×42）÷0.30]×1.05(所谓异氰酸指数1.0）其实以上计算只是一个最基本的消耗量，由于黑白料反应过程复杂，实际-NCO消耗量肯定不止这个数，比如有三聚催化剂的情况下到底额外消耗了多少-NCO，这个没人说得清楚。另外，聚醚里有水分，偏高0.1%就好严重的；聚醚羟值也是看人家宣传单的，我见过有聚醚羟值范围跨度90mgKOH/g，那个计算数出来后只能参考，不能认真![试验设计]之“冰箱、冷柜”类本组合料体系重要要求及说明1、流动性要好，密度分布“尽量”均匀。首先要考虑粘度，只有体系粘度小了，初期流动性才会好（主份平均粘度6000mPa.S以下，组合料350mPa.S以下），其次体系中的钾、钠杂离子要控制在一个低限（20ppm以内），从而可控制避免三聚反应提前，即：体系粘度过早变大。如果流动性欠佳，发泡料行进至注料口远端就会出现拉丝痕致使泡孔结构橄榄球化，这个位置一定抗不住低温收缩2、泡孔细密，导热系数要低。不难理解泡孔细密是导热系数低的第一前提，此时首先考虑加有403或某些芳香胺醚进入体系（它们所起的作用是首先与-NCO反应，其生成物与其它组份互溶、乳化稳定性提升，并保证发泡体系初期成核稳定，也就是避免迸泡，从而使泡孔细密）其次聚醚本身单独发泡其泡孔结构要好（例如以山梨醇为起始的635SA比蔗糖为起始的1050泡孔要细密均匀得多，还有含有甘油为起始剂的835比1050细密，即便是所谓的4110牌号的聚醚，含丙二醇起始的比二甘醇的好。聚醚生产的聚合催化剂不同，所生产出的聚醚性状也有差异氢氧化钾催化的聚醚分子量分布比二甲胺催化的要窄。另外：聚醚生产时的工艺控制-----温控、拉真空、PO--也就是环氧丙烷流量控制、PO原料质量、后处理等等-----也都会直接影响聚醚发泡的泡孔结构）第三，可以考虑加入一些可以改善泡孔细密度的聚酯成份。第四适当加入低粘度物调整总体粘度（如210聚醚）3、耐低温抗收缩性要好这个无须赘言。一是官能度，总体平均要4以上。其次是发泡体成型后空间交联点分布均匀（直观解释是：主聚醚反应活性尽量相差不大，连续的近似的空间结构要稳定得多。）4、粘结性好。所谓粘结性表面上是指泡沫体与冰箱、冷柜外壳和内胆之间的粘合，其实是指泡体柔韧性，以及抗收缩性，（水份用量、降低总体羟值，添加柔性结构成分，如210、330N之类都可以改进泡沫对壳体的粘附性）5、成本较低。目前冰箱、冷柜行业竞争白热化，性能极佳价格昂贵的组合料没人用的起，所以我们必须为成本考虑（比如芳香...
