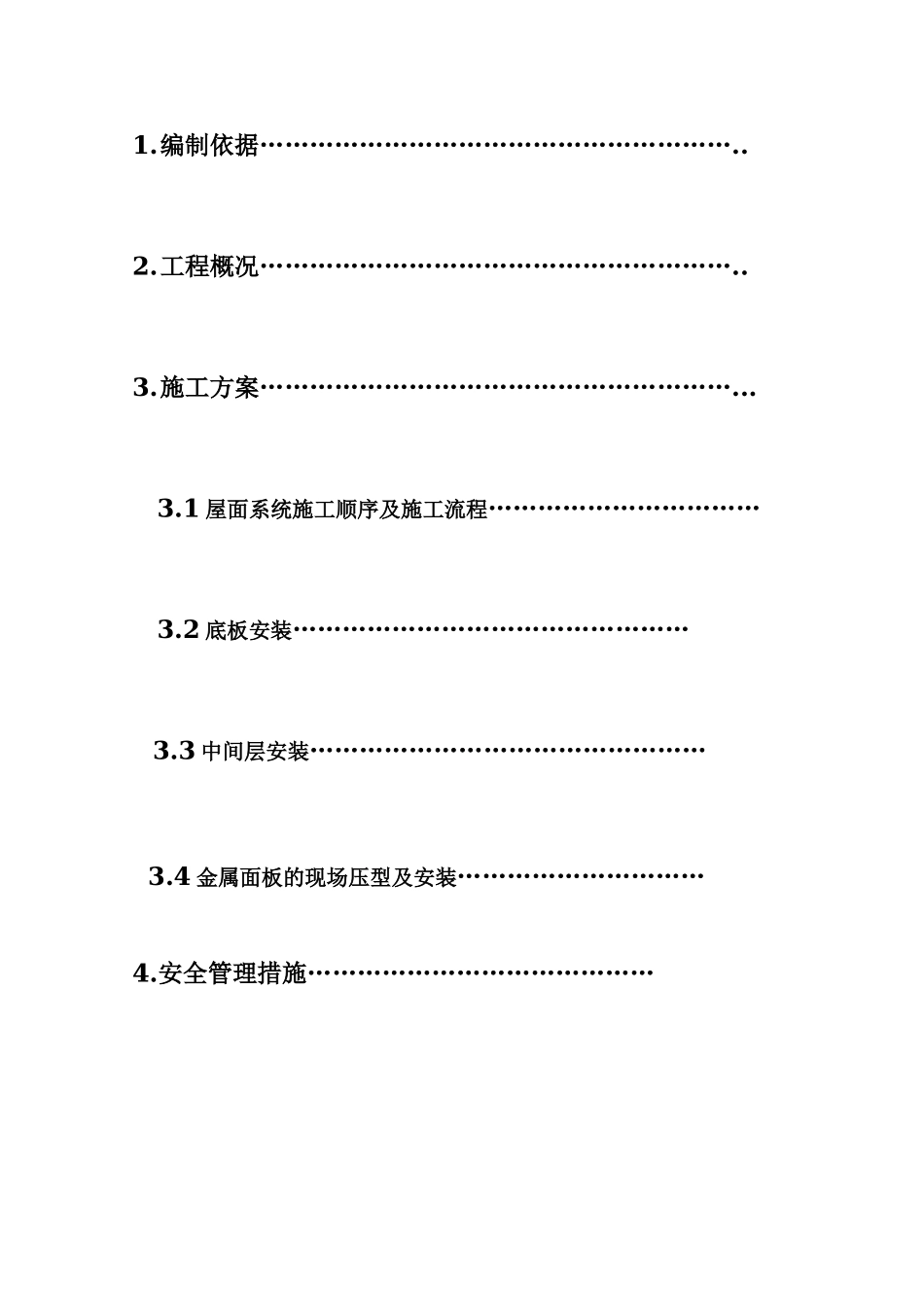

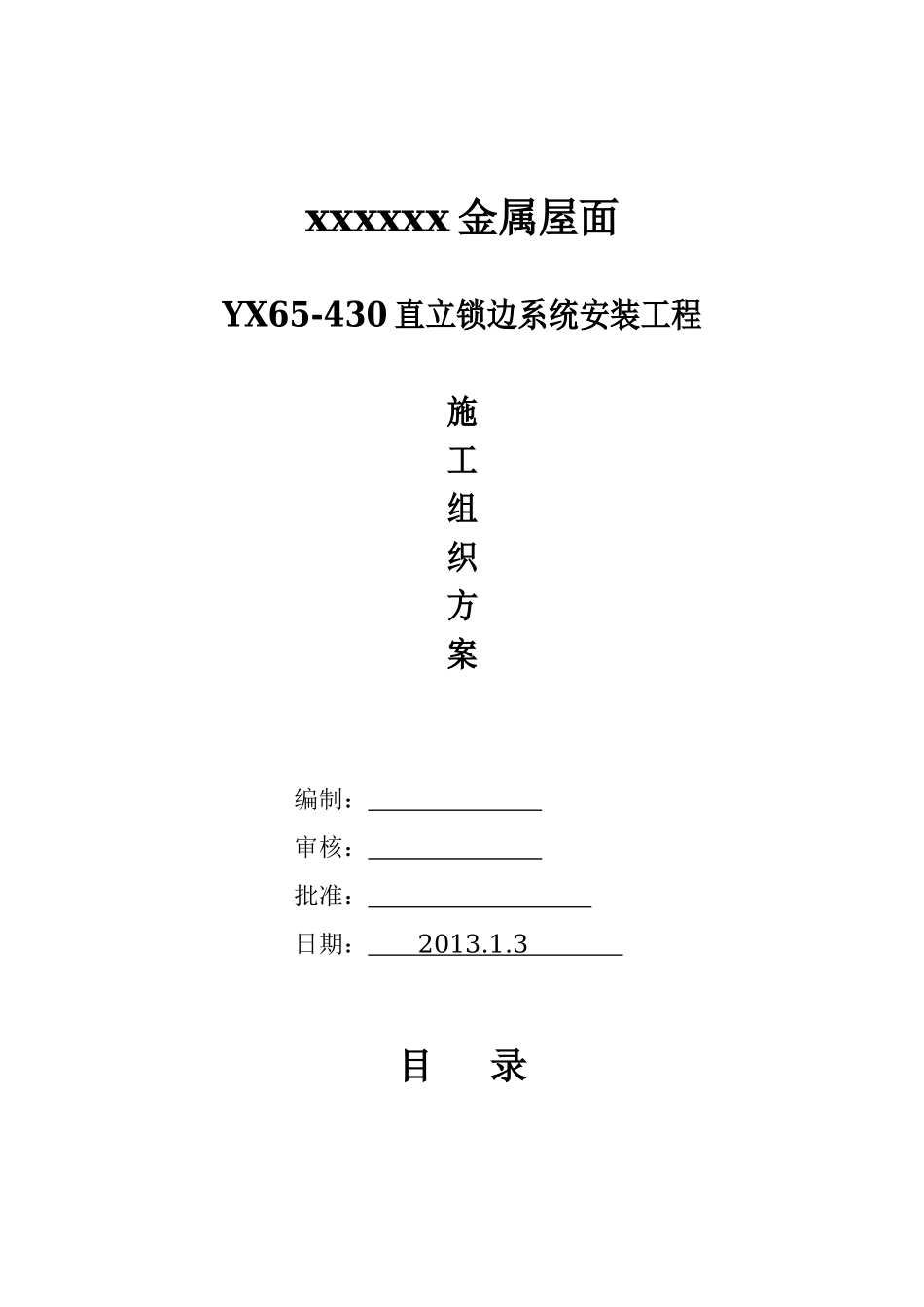

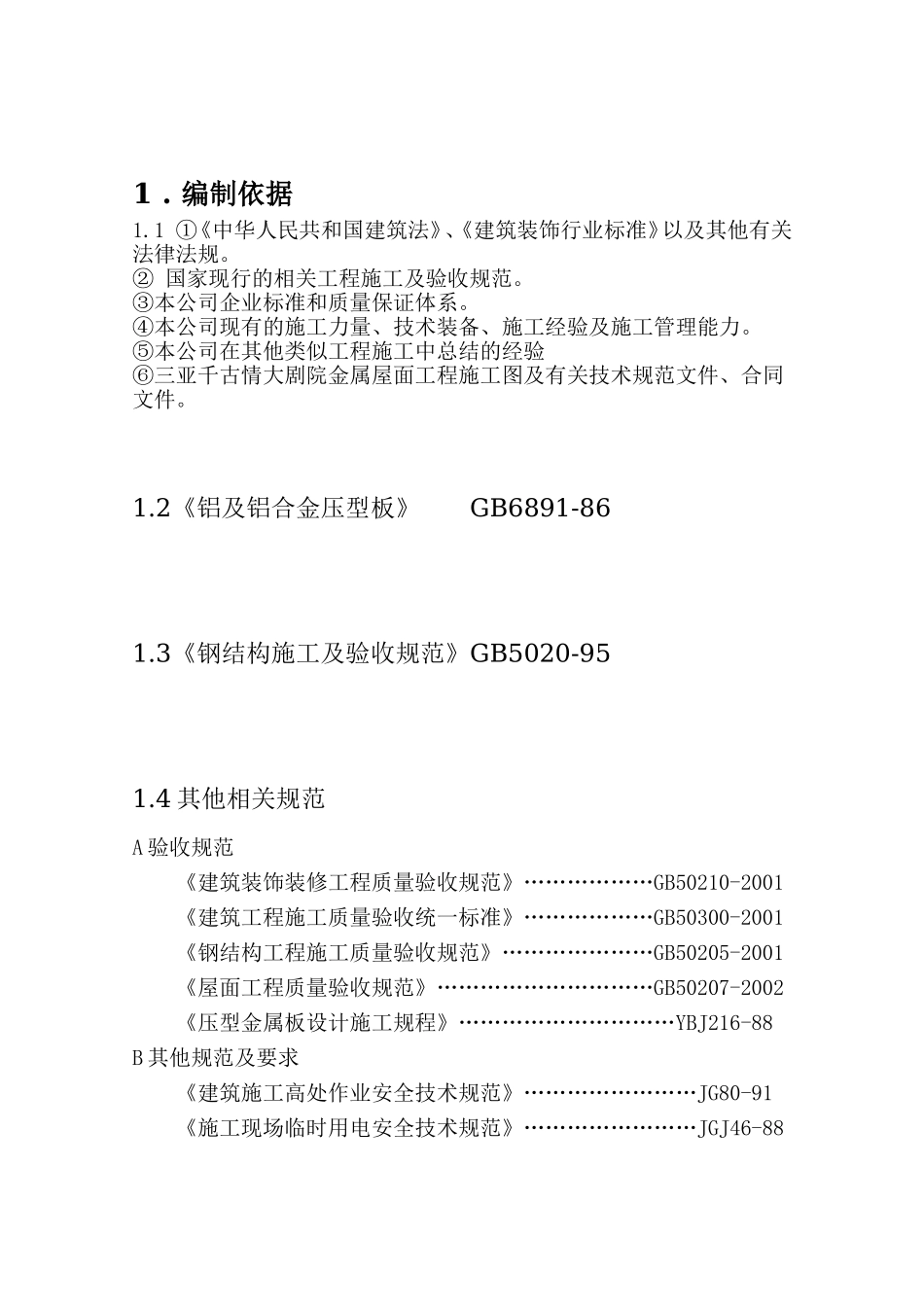

xxxxxx金属屋面YX65-430直立锁边系统安装工程施工组织方案编制：审核：批准：日期：2013.1.3目录1.编制依据…………………………………………………..2.工程概况…………………………………………………..3.施工方案…………………………………………………...3.1屋面系统施工顺序及施工流程……………………………3.2底板安装…………………………………………3.3中间层安装…………………………………………3.4金属面板的现场压型及安装…………………………4.安全管理措施……………………………………1.编制依据1.1①《中华人民共和国建筑法》、《建筑装饰行业标准》以及其他有关法律法规。②国家现行的相关工程施工及验收规范。③本公司企业标准和质量保证体系。④本公司现有的施工力量、技术装备、施工经验及施工管理能力。⑤本公司在其他类似工程施工中总结的经验⑥三亚千古情大剧院金属屋面工程施工图及有关技术规范文件、合同文件。1.2《铝及铝合金压型板》GB6891-861.3《钢结构施工及验收规范》GB5020-951.4其他相关规范A验收规范《建筑装饰装修工程质量验收规范》………………GB50210-2001《建筑工程施工质量验收统一标准》………………GB50300-2001《钢结构工程施工质量验收规范》…………………GB50205-2001《屋面工程质量验收规范》…………………………GB50207-2002《压型金属板设计施工规程》…………………………YBJ216-88B其他规范及要求《建筑施工高处作业安全技术规范》……………………JG80-91《施工现场临时用电安全技术规范》……………………JGJ46-882.工程概况xxxxx金属屋面工程，本项目的主体结构-屋顶结构为钢结构网架。整个屋面为金属屋面体系。我公司承建该屋面系统中金属屋面系统现场安装施工。金属屋面系统（实体防水屋面系统）的构造为：屋面自下而上由彩钢穿孔底板，无纺布，保温棉（50MM），玻璃吸音棉（30mm），ST支座（H165），YX65-430铝镁锰屋面板，整个施工作业面积约为4500m2，施工工期约为28天。3.金属屋面系统的施工方案3.1屋面系统施工顺序及施工流程在屋面系统施工之前钢结构工程应该完工并通过有关单位的初步验收，开工前参与总包公司和有关单位组织的钢结构协调工作，索取钢结构完工检查所得的轴线、挠度、控制标高等的检查资料和测量数据。3.1.1施工顺序:测量→底板→吸音棉→上层副檩→保温棉→T码安装→上层直立锁边屋面板。屋面系统的施工流程图：放线底板安装包边板安装保温棉安装铝合金T码安装屋面板安装防水盖板安装锁边天沟泛水板安装清洁验收3.2底板安装3.2.1施工特点从建筑物水平投影看，从下向上内安装，底板设计为从上往下打钉固定在下层副檩上翼缘上表面的安装方式。。3.2.2底板安装方法根据建筑物的特征，划分为区域。从一区开始，（也可在已安装调整好檩条的节间区同时进行），沿排板方向从高处往低处安装好一块板后再依次安装相邻的板，同时安装包边板，在主檩处裁剪金属板与安装位置匹配。安装第一块板非常重要，要严格校正，以避免板安装到最后时出现较大偏差。安装墙面第一张板应严格校正其垂直度，以免钢板端线呈锯齿形。（板平行度校核）（板安装顺序）每安装5~6块钢板，即需检查板两端的平整度，以保证板平行铺设，如有误差，应及时调整。若钢板有少许偏斜，可微调钢板，将钢板边缘以推压法向左或向右移动2mm，以调整钢板的平行度。3.2.3施工措施A．在坡度较小的区域施工安全带直接挂在檩条上，用木跳板铺在下层檩上，人站在木跳板将板一起铺在檩条上部，用电钻将底板固定，移动木跳板传递并固定下一块板，依次进行安装。B.在坡度较大的区用挂梯施工。将长挂梯挂在檩条上，工人站在挂梯上将安全带挂在檩条上并加防坠装置施工。3.2.4运输和安装注意事项定段检验已固定的钢板定段检验检验檩条检验A在坡度平缓处用人工或卷扬机或吊机将屋面底板吊至相应安装区域的屋面檩条之上，然后用人工在屋面进行水平移动至安装的区域，在坡度较大处直接将板垂直运输到安装位。B底板安装按照低板搭高板，下板搭接在上板的原则进行安装。C底板安装按照每排桁架拱相隔而自然分区，在跨中拉一条基准线，所安装板的波峰线与之基...
