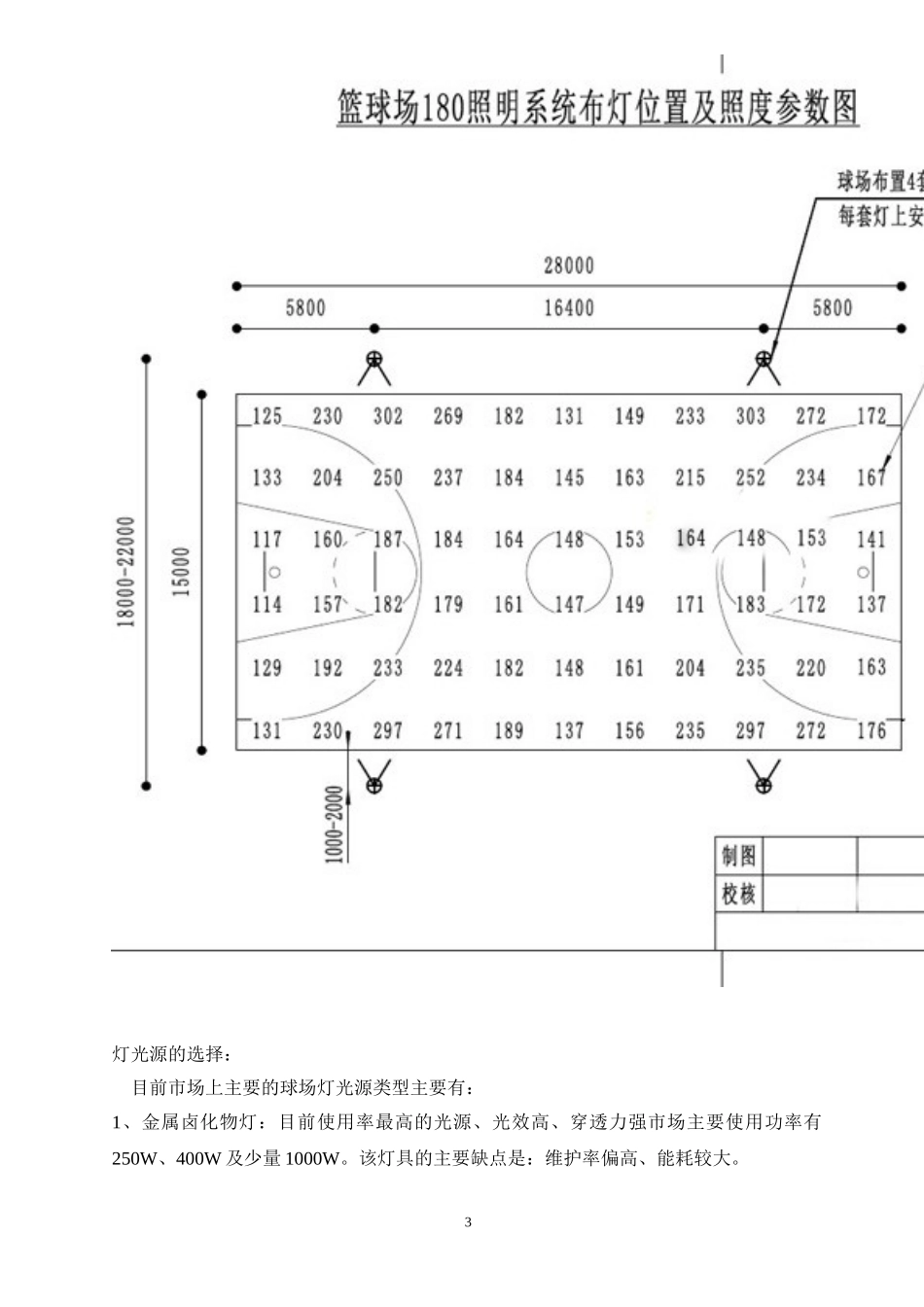

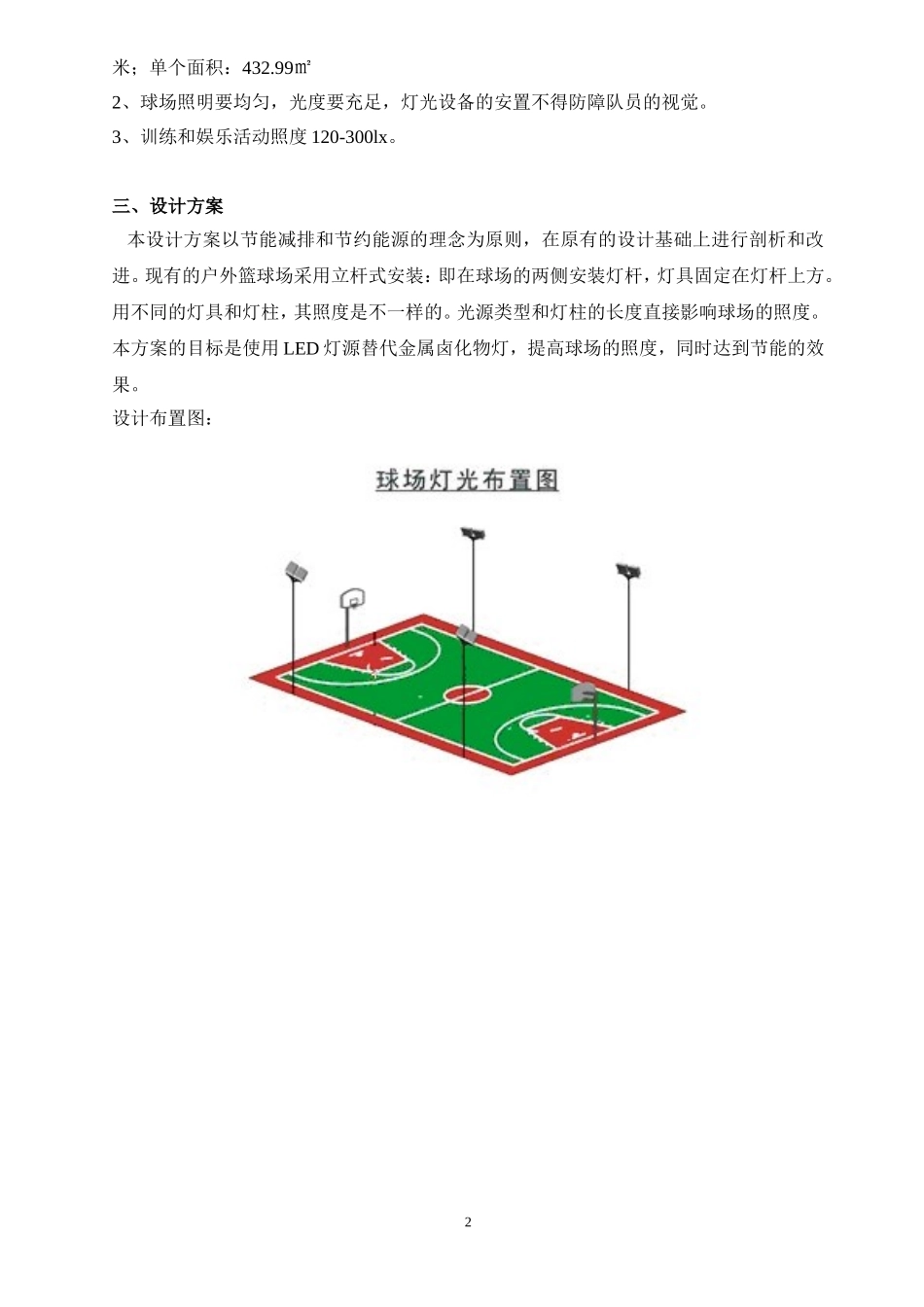

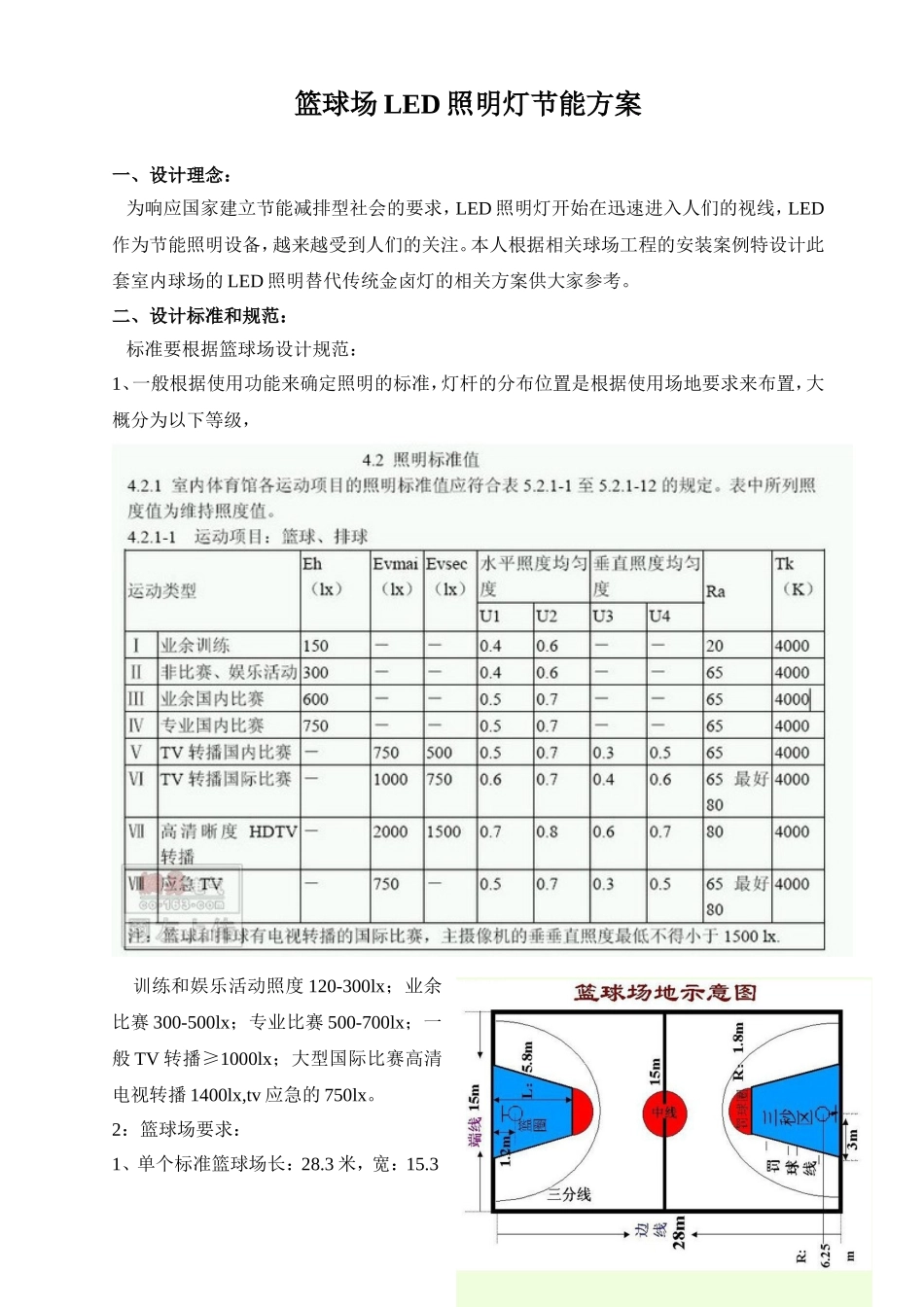

篮球场LED照明灯节能方案一、设计理念：为响应国家建立节能减排型社会的要求，LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备，越来越受到人们的关注。本人根据相关球场工程的安装案例特设计此套室内球场的LED照明替代传统金卤灯的相关方案供大家参考。二、设计标准和规范：标准要根据篮球场设计规范：1、一般根据使用功能来确定照明的标准，灯杆的分布位置是根据使用场地要求来布置，大概分为以下等级，训练和娱乐活动照度120-300lx；业余比赛300-500lx；专业比赛500-700lx；一般TV转播≥1000lx；大型国际比赛高清电视转播1400lx,tv应急的750lx。2：篮球场要求：1、单个标准篮球场长：28.3米，宽：15.31米；单个面积：432.99㎡2、球场照明要均匀，光度要充足，灯光设备的安置不得防障队员的视觉。3、训练和娱乐活动照度120-300lx。三、设计方案本设计方案以节能减排和节约能源的理念为原则，在原有的设计基础上进行剖析和改进。现有的户外篮球场采用立杆式安装：即在球场的两侧安装灯杆，灯具固定在灯杆上方。用不同的灯具和灯柱，其照度是不一样的。光源类型和灯柱的长度直接影响球场的照度。本方案的目标是使用LED灯源替代金属卤化物灯，提高球场的照度，同时达到节能的效果。设计布置图：2灯光源的选择：目前市场上主要的球场灯光源类型主要有：1、金属卤化物灯：目前使用率最高的光源、光效高、穿透力强市场主要使用功率有250W、400W及少量1000W。该灯具的主要缺点是：维护率偏高、能耗较大。32、高压钠灯：该种光源具有穿透力强、光效高的优点，球场主要使用功率为：250W、400W及少量1000W。该光源的主要缺点是：色温低（黄光）给人感觉偏暗同等功率视觉效果较差，能耗较大，维护率偏高；3、LED光源：这是目前市场主打的光源，具有高光效、高利用率、低维护成本等优点，目前室外篮球场主要使用功率有160W、200W两个功率。为匹配目前使用的400W金属卤化物灯，我们采用160W的LED灯，根据上图的篮球场180照明系统布灯位置和照明参数图，电脑计算的理论照度为180Lx。满足我们使用的要求。灯杆的选择：户外篮球场灯杆目前主要采用Q235钢材作为材质和不锈钢材质灯杆。不锈钢材质的灯杆造价成本过高，优点突出，但是成本太高。灯杆按照其外观可分为两大类：1、圆形灯杆类：圆柱形灯杆（上下同大），该类灯杆可做6-10米，灯杆口径主要有114mm、140mm、165mm；主要优点是：造价优惠、抗风能力强的优点，是目前市场上使用率最高的一款灯杆；2、方形灯杆：该类灯杆的主要优点是造型美观，抗风能力强。缺点是：造价高，加工时间长。布灯设计方案：1、使用灯具：2*160wLED泛光灯，4套，可替换传统金卤灯光源400W效益对比：LED灯具实际耗电172W,金卤灯耗电480W。使用寿命：LED三年，金卤灯一年。2、灯杆说明：6米，热镀锌杆下直径140，上直径70MM，厚度3MM四、方案节能效益计算：1、节省电费比较按每天用电4小时，1年365天计算，每度电为1.0元，以现有灯具数量为例：160WLED泛光灯：0.17度/支×4小时×365天×1.0元×8支=1985.6元；1000W金卤灯：0.485度/支×4小时×365天×1.0×8支=5667.8元;以上计算得出：8支160WLED泛光灯1年节电费用：160WLED泛光灯比400W金卤灯每年节约5664.8-1985.6=3679.2元，省电65%。42、维护成本比较注：按照金卤光源电器平均寿命和维护频率来计算，每套灯具每年需更换1次光源，每2年半更换1次电器。五、附表：设计方案预算序号项目主要内容数量单价（元）费用（元）备注1灯具160WLED泛光灯111000110002灯柱热镀锌杆下直径140，上直径70MM，厚度3MM，6米4个80032003电缆4.0mm，100米100米202000电缆2.5mm，200米200米1224004配电箱600mm*800mm*200mm1个3203205开关IP65防水开关4个2008006基础地脚笼（常规尺寸：220×220×60）水泥等41004006改造人工费用2人/7天2560011200合计313205
