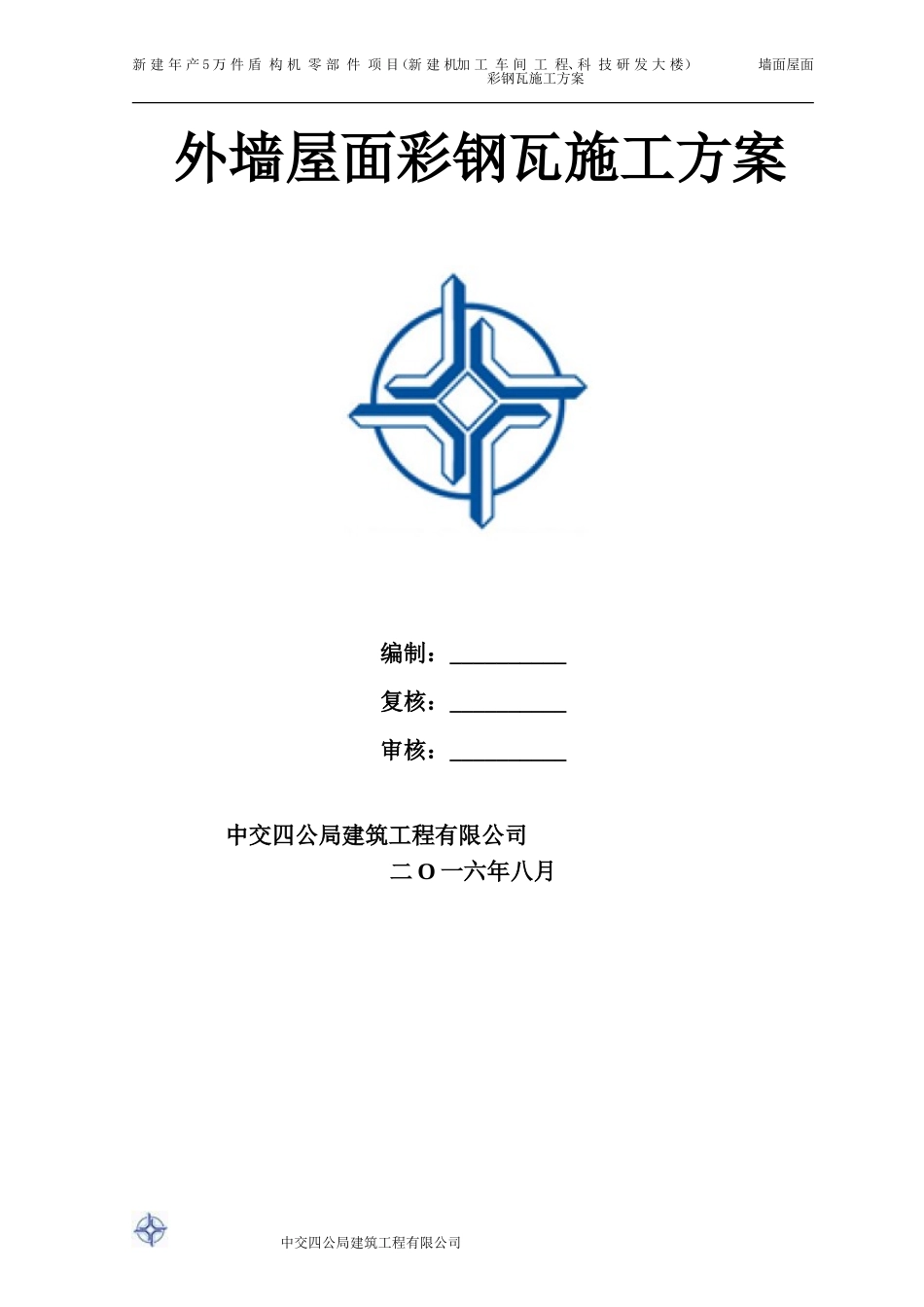

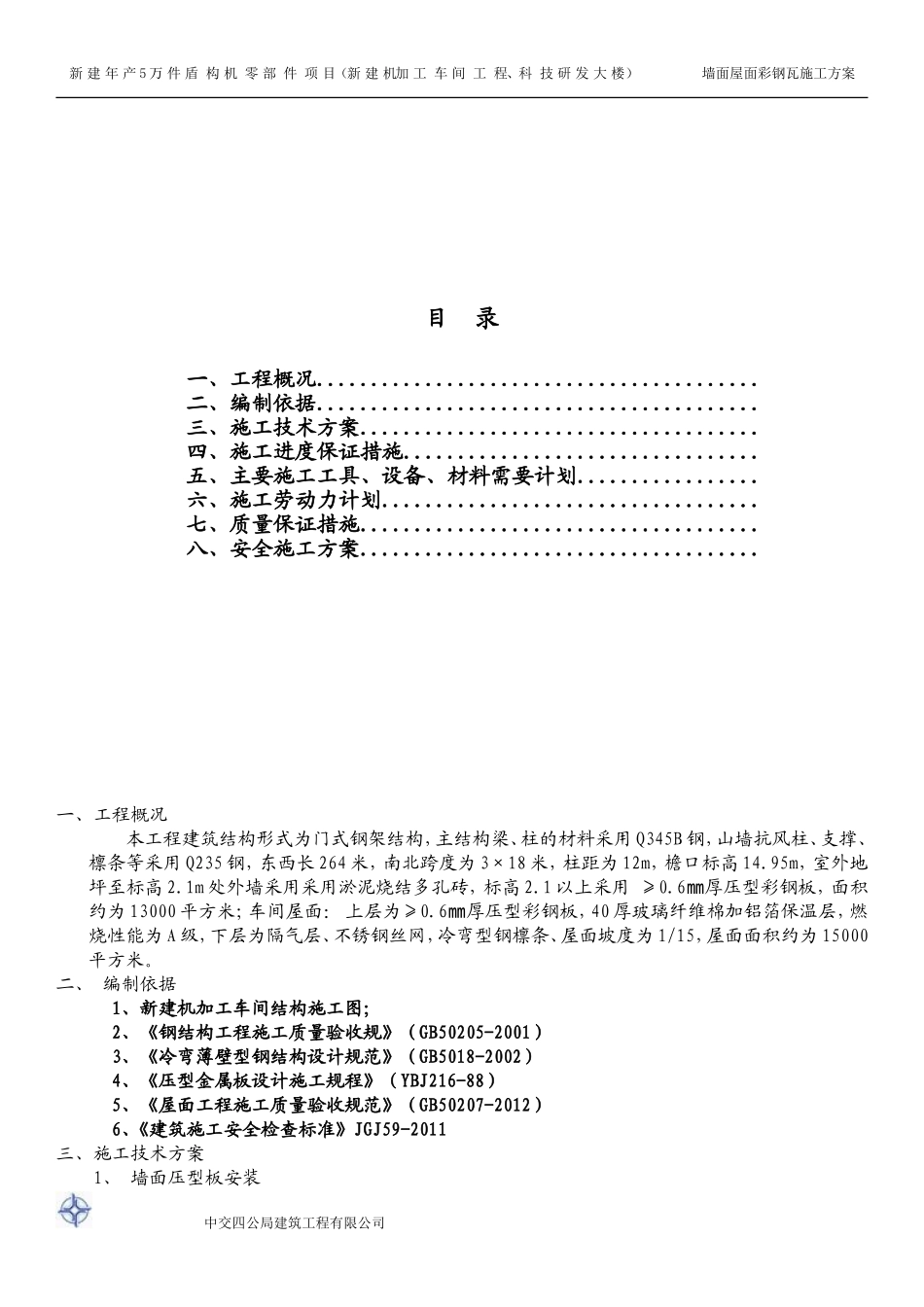

新建年产5万件盾构机零部件项目（新建机加工车间工程、科技研发大楼）墙面屋面彩钢瓦施工方案外墙屋面彩钢瓦施工方案编制：__________复核：__________审核：__________中交四公局建筑工程有限公司二O一六年八月中交四公局建筑工程有限公司新建年产5万件盾构机零部件项目（新建机加工车间工程、科技研发大楼）墙面屋面彩钢瓦施工方案目录一、工程概况.........................................二、编制依据.........................................三、施工技术方案.....................................四、施工进度保证措施.................................五、主要施工工具、设备、材料需要计划.................六、施工劳动力计划...................................七、质量保证措施.....................................八、安全施工方案.....................................一、工程概况本工程建筑结构形式为门式钢架结构，主结构梁、柱的材料采用Q345B钢，山墙抗风柱、支撑、檩条等采用Q235钢，东西长264米，南北跨度为3×18米，柱距为12m，檐口标高14.95m，室外地坪至标高2.1m处外墙采用采用淤泥烧结多孔砖，标高2.1以上采用≥0.6厚压型彩钢板㎜，面积约为13000平方米；车间屋面：上层为≥0.6厚压型彩钢板，㎜40厚玻璃纤维棉加铝箔保温层，燃烧性能为A级，下层为隔气层、不锈钢丝网，冷弯型钢檩条、屋面坡度为1/15，屋面面积约为15000平方米。二、编制依据1、新建机加工车间结构施工图；2、《钢结构工程施工质量验收规》（GB50205-2001）3、《冷弯薄壁型钢结构设计规范》（GB5018-2002）4、《压型金属板设计施工规程》（YBJ216-88）5、《屋面工程施工质量验收规范》（GB50207-2012）6、《建筑施工安全检查标准》JGJ59-2011三、施工技术方案1、墙面压型板安装中交四公局建筑工程有限公司新建年产5万件盾构机零部件项目（新建机加工车间工程、科技研发大楼）墙面屋面彩钢瓦施工方案墙面板在压型板安装中难度很大，首先考虑的是脚手架的搭设问题，再考虑压型板在适合檩条位子断、搭接。由于厂房空间高，面积大，只能搭设可移动的脚手架平台，根据厂房的特点搭设活动脚手架平台，平台两端安装四个同配套的轮子，下脚垫用12#槽钢垫平，然后根据墙面板高度在钢架外立面墙边上搭设适合高度的脚手架平台，靠人力移动平台来完成每跨距件压型板安装，技术要求：压型板外助必须扣在内肋上，缝隙严实，每个波峰用30mm长的专用自攻螺钉固定，螺钉要与彩钢板的檩条垂直，并对准檩条中心，打钉前应挂线，使自攻钉打在一条直线上。螺钉帽颜色与彩板颜色一致，压型板上长度搭接必须搭在檩条上且不低在100mm.2、屋面上层压型板及墙面压型板安装A为增加屋面防水使用年限，屋面外板采用现场压制不搭接通长彩钢板。用活动脚手架搭设适合的高度的平台，将压型板设备吊至平台，直接将压型彩板生产在屋面上，然后进行安装。B彩板的铺设要注意常年风向，板肋搭接需要与常年风向相背，安装固定角驰支架，把角驰支架用自攻螺钉固定在檩条上，每根檩条一均有。将每一块彩钢板安放在已固定的固定件上，然后使其与每块支架的中心肋和内肋的底槽压实，并使它们完全啮合。利用专用锁边机锁紧彩钢板的中部肋，定位下列支架每一个支撑面一个，并且使支架的连锁肋边啮合于安装好的彩钢板的外助之上，将第二块板放在第二列固定件上，内肋放在第一块钢板的外肋上，用专用锁边机将两块彩钢板和角驰支架锁成一体，重复第二块板操作方法，依次安装。沿彩钢板底部拉成一条线，校核钢板的两端是否在一条直线上。、C、所有屋脊及其它图纸上有标注处，需钢板上弯80度左右，形成档水板，在屋檐下端处下弯10度左右，形成滴水线。D外墙板，内墙板均打螺钉，其施工方法与屋面内层彩板安装类似。墙面螺钉要与彩钢板和檩打垂直，并对准檩条中凡，打钉前应挂线，使自攻钉打在一条直线上。E安装第一块板非常重要，要严格校正，以避免板安装到最后出现较大偏差。F屋面及内板每安装5-6块压型板，即需检查板两端的平整度，以保证板平行铺设。如有误差及时调整。若有少许偏斜，可微调型板。将钢板边缘以推压法向左或向右...
