数控技术应用 论文VIP免费

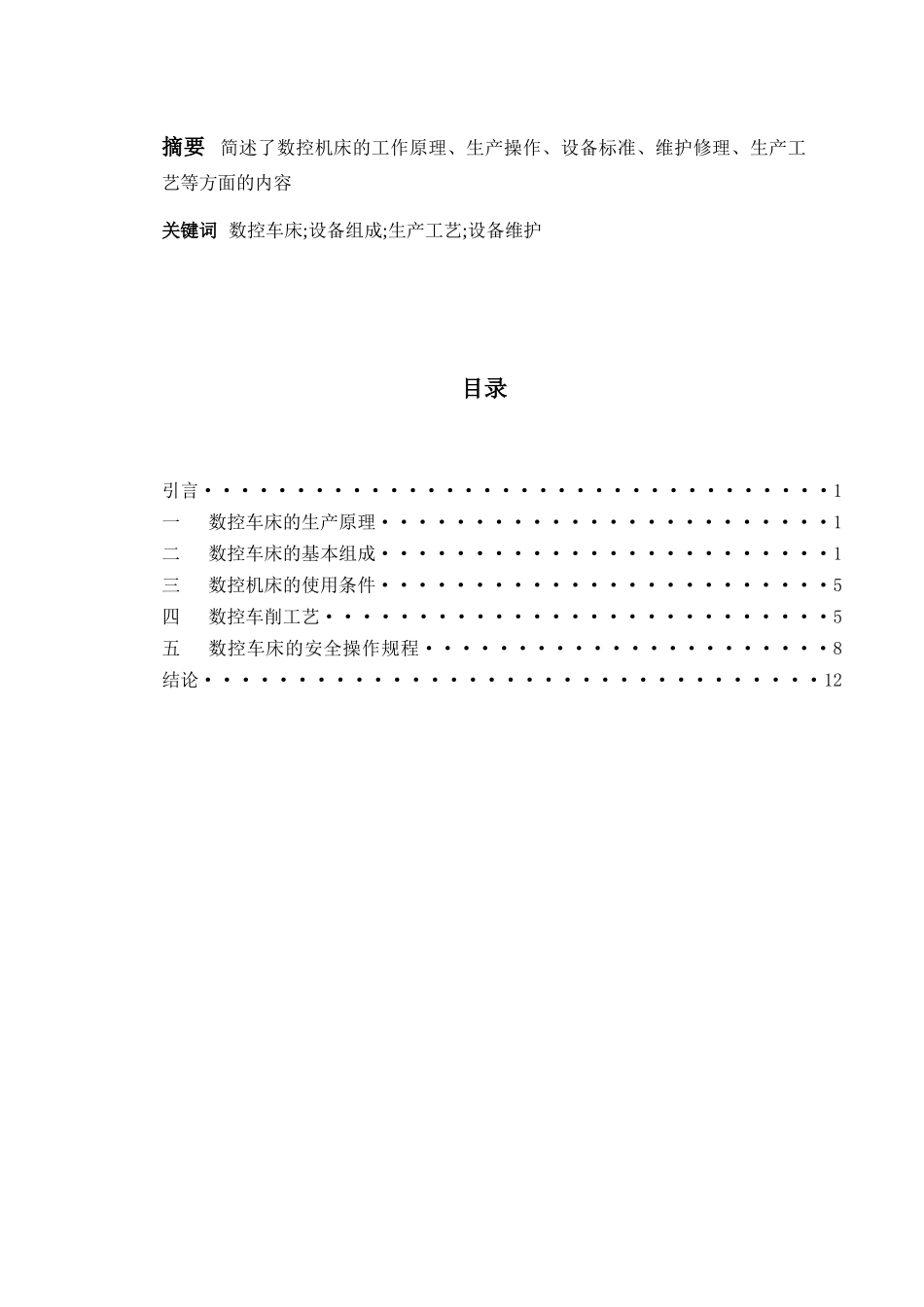

摘要简述了数控机床的工作原理、生产操作、设备标准、维护修理、生产工艺等方面的内容关键词数控车床;设备组成;生产工艺;设备维护目录引言··································1一数控车床的生产原理························1二数控车床的基本组成························1三数控机床的使用条件························5四数控车削工艺···························5五数控车床的安全操作规程······················8结论·································12第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页引言数控车床、车削中心，是一种高精度、高效率的自动化机床。配备多工位刀塔或动力刀塔，机床就具有广泛的加工艺性能，可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件一数控车床的生产原理数控机床采用计算机实现数字程序控制的技术。这种技术用计算机按事先存贮的控制程序来执行对设备的运动轨迹和外设的操作时序逻辑控制功能。由于采用计算机替代原先用硬件逻辑电路组成的数控装置，使输入操作指令的存贮、处理、运算、逻辑判断等各种控制机能的实现，均可通过计算机软件来完成，处理生成的微观指令传送给装置驱动电机或液压执行元件带动设备运行。二数控车床的基本组成数控车床由数控装置、床身、主轴箱、刀架进给系统、尾座、液压系统、冷却系统、润滑系统、排屑器等部分组成。数控车床分为立式数控车床和卧式数控车床两种类型。立式数控车床用于回转直径较大的盘类零件车削加工。卧式数控车床用于轴向尺寸较长或小型盘类零件的车削加工。卧式数控车床按功能可进一步分为经济型数控车床、普通数控车床和车削加工中心。(1)经济型数控车床：采用步进电动机和单片机对普通车床的车削进给系统进行改造后形成的简易型数控车床。成本较低，自动化程度和功能都比较差，车削加工精度也不高，适用于要求不高的回转类零件的车削加工。(2)普通数控车床：根据车削加工要求在结构上进行专门设计，配备通用数控系统而形成的数控车床。数控系统功能强，自动化程度和加工精度也比第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页较高，适用于一般回转类零件的车削加工。这种数控车床可同时控制两个坐标轴，即x轴和z轴。车削中心(3)车削加工中心：在普通数控车床的基础上，增加了C轴和动力头，更高级的机床还带有刀库，可控制X、Z和C三个坐标轴，联动控制轴可以是(X、Z)、(X、C)或(Z、C)。由于增加了C轴和铣削动力头，这种数控车床的加工功能大大增强，除可以进行一般车削外，还可以进行径向和轴向铣削、曲面铣削、中心线不在零件回转中心的孔和径向孔的钻削等加工。2.液压卡盘和液压尾架液压卡盘是数控车削加工时夹紧工件的重要附件，对一般回转类零件可采用普通液压卡盘；对零件被夹持部位不是圆柱形的零件，则需要采用专用卡盘；用棒料直接加工零件时需要采用弹簧卡盘。对轴向尺寸和径向尺寸的比值较大的零件，需要采用安装在液压尾架上的活顶尖对零件尾端进行支撑，才能保证对零件进行正确的加工。尾架有普通液压尾架和可编程液压尾架。通用刀架3.数控车床的刀架数控车床可以配备两种刀架：(1)专用刀架由车床生产厂商自己开发，所使用的刀柄也是专用的。这种刀架的优点是制造成本低，但缺乏通用性。(2)通用刀架根据一定的通用标准而生产的刀架，数控车床生产厂商可以根据数控车床的功能要求进行选择配置。4.铣削动力头数控车床刀架上安装铣削动力头后可以大大扩展数控车床的加工能力。如：利用铣削动力头进行轴向钻孔和铣削轴向槽。5.数控车床的刀具在数控车床或车削加工中心上车削零件时，应根据车床的刀架结构和可以安装刀具的数量，合理、科学地安排刀具在刀架上的位置，并注意避免刀具在静止和工作时，刀具与机床、刀具与工件以及刀具相互之间的干涉现象。三数控机床的使用...
